Как выкрутить сорванный винт: 4 рабочих метода

Разновидности шурупов

Начнем с того, шуруп – это цилиндрический стержень со специальной головкой, на который наноситься винтовая канавка. Производятся шурупы по целому ряду нормативных документов, среди которых ГОСТ 1144-80, ГОСТ 1145-80 и т. д.

Шуруп

Вместе с тем, есть два основных вида метизов – это:

классические шурупы;
самонарезающие (также известные как саморезы).

Резьба саморезов по металлу и дереву

Для обозначения в данном случае используются диаметр и длина шурупа (к примеру, изделие диаметром 5 мм и длиной 3,5 см будет обозначаться как 5х35 мм). Помимо того, метизы могут классифицироваться по форме шлица и особенностям самой головки:

с плоской (потайной) головкой;
с такой же, но уменьшенного типа;
с прессшайбой;
с головкой полусферической формы.

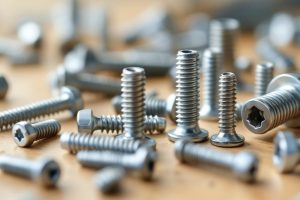

Виды головок шурупов

Все эти разновидности производятся с крестообразным шлицем, с прямым (плоским) и со шлицем Torx (последний еще известен как «звездочка»), а также с внутренним шестигранником и прочими, менее популярными вариантами. Еще существуют саморезы с головкой шести- и восьмигранной формы (кровельные), которые также изготавливаются с разными шлицами.

Болт-звездочка

Открутить подобный болт можно так же, как открутить гайку с сорванными гранями. Основные способы откручивания неподдающихся болтиков и гаек были нами очень подробно разобраны ранее, и теперь мы можем резюмировать все те способы, которые подойдут для такого шурупа. Итак, если у вашего болта-звездочки сорвало грани:

Проще всего воспользоваться экстрактором. Отлично зарекомендовавшее себя средство не подведет и на этот раз. Выполните отверстие в ножке крепежа, зафиксируйте там подходящий по размеру экстрактор и осторожными движениями открутите застрявший болт. Как мы видим из этой статьи, набор экстракторов различного диаметра — штука действительно необходимая в хозяйстве, если вы регулярно занимаетесь подобными сборками и разборками.
Воспользуйтесь газовым ключом. Этот разводной ключ плотно обожмет болтик, и вы в несколько поворотов сможете его извлечь. Этот способ хорош тем, что не нужно покупать отдельный инструмент. Подобный разводной ключ есть практически в каждом доме.
Сделайте упор на шляпке болта. При наличии достаточного пространства вокруг болтика сделайте надпил на его шляпке болгаркой или ножовкой. В эту насечку вы сможете упереть отвертку или стамеску и провернуть болт, ударяя по свободному ее концу молотком или другим удобным вам инструментом.

Мы с вами рассмотрели варианты высвобождения болтов и гаек, которые доступны для применения любому домашнему мастеру. Конечно же, за рамками обсуждения остались способы, используемые на профессиональных мастерских или в автосервисах. Однако там постоянно используется оборудование, которое дома вам пригодится один или два раза. А стоит оно немалых денег. Профессионалы используют для высвобождения болтов с сорванными краями:

Гайковерт.
Шпильковерт.
Специализированные экстракторы.

Однако, если такие ситуации возникают у вас не чаще раза в год, то особого смысла приобретать специальные инструменты нет.

Слизыванием метиза называют стачивание его краёв или канавки на головке. Вследствие такой деформации ключ и отвёртка проскальзывают на элементе крепления, и выкрутить его не удаётся. Стандартные методы, такие как нагревание и обрызгивание проникающей смазкой, выкручивание плоскогубцами и тому подобное не работают. Но проблема решаема, и разобраться в том, как открутить слизанный болт, можно.

Болт с сорванными гранями

Сейчас мы разберемся, как же как выкрутить болт с сорванными гранями. Как правило, причины этой беды кроются в том, что:

Детали, которые держал болтик, оказались смещены неестественным образом. Это приводит к его зажиманию и порче.
Сам болтик при закручивании был сильно затянут.
Инструмент, которым его затягивали, был не того размера и использовались подручные средства (отвертки или стамески часто подкладывают в ключи большего размера при отсутствии подходящих маленького).

Перед тем, как выкрутить сорванный болтик или гайку, нужно провести некоторую подготовку. Это позволит вам потратить меньше времени и усилий, а порой и сберечь дорогостоящее оборудование.

Последовательность действий

Покрыть соединение жидкостью, которая поможет откручиванию. Такой жидкостью может случить знаменитая WD-40, тормозная жидкость или керосин. Не торопитесь, дайте жидкости сделать своё дело. Как показывает практика, минут на тридцать, а то и час можно смело оставлять деталь в покое.
Возьмите любой подручный инструмент и легонько, не сильно, постучите по метизу со всех доступных сторон. Ваша цель, в данном случае, не запустить болтом как шариком для гольфа, а всего лишь слегка расшатать его на месте его крепления. Во время выполнения данного мероприятия есть опасность повредить резьбу, так что соизмеряйте силу и замах.
Если есть возможность и пространство, попробуйте нагреть болтик. Для этого подойдет газовая горелка. Убедитесь в отсутствии возле рабочего места легковоспламеняющихся жидкостей и предметов. Убедитесь также перед началом прогрева, что в случае непредвиденной ситуации вам есть куда отступать. Не прогревайте деталь открытым огнем в закрытых помещениях. Лучше открыть ворота или переместить болтик на воздух. Опаленные таким способом ржавчина и жир превратятся в пепел, и перестанут препятствовать откручиванию болтика.

Однако часто случается, что заклинивает именно тот винтик, к которому никак не подобраться с горелкой или инструментом для простукивания. В этом сложном случае следует болгаркой или любым подручным инструментом типа зубила сделать на сохранившейся шляпке глубокий пропил. Он и станет той зацепкой, которая позволит вытащить весь болт.

Теперь можно, зацепившись за этот выступ, попробовать открутить неподдающийся шуруп. Упритесь в выемку отверткой, и совершая легкие удары по ее рукоятке молотков в сторону откручивания (не по часовой стрелке), потихоньку проворачивайте болт.

Болт-звездочка

Проще всего воспользоваться экстрактором. Отлично зарекомендовавшее себя средство не подведет и на этот раз. Выполните отверстие в ножке крепежа, зафиксируйте там подходящий по размеру экстрактор и осторожными движениями открутите застрявший болт. Как мы видим из этой статьи, набор экстракторов различного диаметра — штука действительно необходимая в хозяйстве, если вы регулярно занимаетесь подобными сборками и разборками.
Воспользуйтесь газовым ключом. Этот разводной ключ плотно обожмет болтик, и вы в несколько поворотов сможете его извлечь. Этот способ хорош тем, что не нужно покупать отдельный инструмент. Подобный разводной ключ есть практически в каждом доме.
Сделайте упор на шляпке болта. При наличии достаточного пространства вокруг болтика сделайте надпил на его шляпке болгаркой или ножовкой. В эту насечку вы сможете упереть отвертку или стамеску и провернуть болт, ударяя по свободному ее концу молотком или другим удобным вам инструментом.

Гайковерт.
Шпильковерт.
Специализированные экстракторы.

Как избежать подобного в будущем?

Профилактика — всегда лучше лечения! Чтобы не покупать приспособления и головки для сорванных граней, а также не ломать голову как открутить гайку на колесе делайте вот что! При каждом ремонте используйте специальную смазку (медную, графитовую, или альтернативную) для того, чтобы избежать коррозии и окисления резьбовых соединений. На крайний случай используйте отработку или «Литол». В любом случае масляный слой не позволит образоваться коррозии и упростит откручивание гаек и болтов.

Также всегда перед тем как приступать обработайте соединения проникающей жидкостью WD-40, или керосином на крайний случай. Дайте жидкости время, чтобы растворить окислы и коррозию, и только после этого приступайте к разборке.

Узнайте, что делать, если прикипел болт. Как открутить?

Вообще для ремонта пластика мне больше всего понравился DD 6580, который как на картинке с надписью «Прочность соединения 248 кг/см2». Я им несколько лет пользовался, хорошо хранился и удобен в работе. А в последние годы в продаже видел DD 6580, только почему-то прочность соединения уже стала 226 кг/см2, работать не так удобно, и хранится хуже. Внешнее отличие — белые непрозрачные шприцы.

Отвлеченный вопрос — обратите внимание на длинну «гайки» Никогда их просто не видел.. Толщина бака — ведь «не та», а выдающихся элементов внутрь тоже не замечал…. вы итоге как поступил?

вы итоге как поступил?

, Пока не решил. Место крепления «не критичное».

Причины, по которым не удается открутить болт

Причин, по которым не выкручивается болт, может быть множество, среди которых наиболее часто возникают следующие:

Деформация металла – может возникнуть в следствии длительных физических нагрузок или в результате сильного удара. Чаще всего проявляется в искривлении болта и деформации резьбы.
Затянутый сильно болт – в некоторых случаях, когда болт затягивается с большим усилием и не по резьбе, отвернуть ее потом невозможно из-за возникновения силы трения.
Окисление металла – со временем металл под воздействием кислорода окисляется и покрывается слоем ржавчины, которая может буквально сварить стержень с другой поверхностью.

С заржавелыми креплениями хорошо знакомы автолюбители, особенно в районе колес и днище где на них кроме кислорода воздействует вода.

Как открутить сорванный болт под шестигранник

Чтобы открутить выступающий болт под шестигранный ключ или «звездочку», можно воспользоваться следующими методами:

Ножовкой по металлу или при помощи болгарки делается аккуратный и четко вертикальный пропил поперек шляпки винта. После этих действий его можно открутить обычной плоской отверткой.
С помощью звездочки торкс: нужно забить ее в углубление для шестигранного ключа в шляпке метиза. Размер звездочки должен быть такой, чтобы ее шлицы не проходили в отверстие. Затем метиз резким рывком откручивается. Не рекомендуется использовать торкс с отверстием по центру, звездочку можно отломить.
Перед тем, как открутить шестигранник с сорванными гранями, дрелью со сверлами и экстракторами по его центру просверливается отверстие. После этого в него забивается экстрактор, затем вытягивается плоскогубцами вместе с шестигранным винтом.
При помощи дрели с реверсным вращением просверливается тонкое отверстие, затем в него вставляется свело с левым вращением и крепеж выкручивается. При этом вращение дрели должно быть медленным, а надавливание сильным.

Применение иных инструментов и оборудования для выкручивания сорванного самореза

Одним из наиболее действенных способов является применение паяльника. Не стоит слушать тех, кто говорит, что достаточно прогреть подобным агрегатом саморез, и он легко вывернется – здесь всё не так просто.

Для начала нужно обработать шляпку и получившуюся в ней в результате срыва шлицов ямку паяльной кислотой. Она удалит всю грязь вместе с оксидной плёнкой, препятствующей прилипанию припоя. Далее, берётся небольшой кусок олова и растапливается паяльником на шляпке самореза. Греть следует до тех пор, пока температура шурупа не повысится до необходимой для прилипания припоя. После этого, в расплавленное олово погружается бита. Остаётся только дождаться полного остывания.

На обработанной кислотой шляпке при помощи паяльника разогревается олово

Этим действием преследуется 2 цели:

Что нужно подготовить для откручивания ржавого винта

Не стоит необдуманно бросаться в бой со ржавым винтом. Можно запросто его «убить». Нужно основательно подготовиться. Первым делом запасаемся вспомогательными средствами. Главное, чтобы они были достаточно жидкими и без труда протекали в любые отверстия.

В продаже можно найти достаточно много различных химических веществ, которые могут помочь в этой нелёгкой задаче. Большой популярностью пользуется WD-40, поставляется средство в виде баллона с аэрозолем. Но если по непонятной причине в продаже его не оказалось, можно запастись керосином, скипидаром или соляркой. Средство нужно разбрызгать на поверхность резьбы и выждать минут двадцать.

Распространенные комбинации

Ни один из вариантов не дает 100% гарантии. Даже самый надежный способ — шплинт может дать сбой. Шплинт может срезаться (сломаться и выпасть). Поэтому в особо ответственных местах описанные способы можно комбинировать. Можно положить гровер между гайкой и контргайкой, проклеить тефлоновую подмотку или гайку, нанести клей на гайку и контргайку и т. д.

Для резьбового соединения, находящегося в маслянистых жидкостях (масло, бензин, керосин, солярка …) и подверженного вибрации, подойдет только шплинт. Все другие варианты ненадежны. В промышленных условиях еще может быть обеспечена надежность других видов соединения, но не при кустарном исполнении.

(читать дальше…) :: (в начало статьи)

Оглавление :: Поиск

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Если что-то непонятно, обязательно спросите! Задать вопрос. Обсуждение статьи.

Еще статьи

Дуговая сварка своими руками. Электросварка. Самоучитель. Сварной шов…. Как научиться сварочным работам самостоятельно….

Вязание. Снятая петля с накидом (несколькими накидами). Снятый накид. … Как вязать снятую петлю с накидом. Выполнение снятого накида…

Клястероспориоз. Светло-коричневые пятна, радужная красная окантовка, … Клястероспориоз (Clastero-sporium carpophilum Aderh). Как диагностировать инфекц…

Грибные комарики. Черные мушки. Признаки, симптомы, лечение, профилакт… Как выявить заражение грибными комариками. Как они размножаются. Как уничтожить …

Вязание. Две вместе лицевой за задние стенки. Ажурные столбики. Узоры,… Как вязать две вместе лицевой за задние стенки. Выполнение обычным способом…

Подбор аналога генератора, поиск подходящего неоригинального автомобил… Как подобрать недорогую (неродную) замену генератору для Вашего автомобиля по ма…

Курчавость листьев. Деформация. Листва становится рельефной, пупырчато… Проявления курчавости листьев.

Способы вытаскивания шурупа с сорванной крестовиной

Если на головке крепежа сорвались или облизались грани, то есть несколько способов, позволяющих выкрутить такой шуруп или саморез.

Обжим выступающей головки резьбы

В том случае, когда часть самореза выступает над поверхностью, можно его выкрутить путём обжима головки плоскогубцами. Для этого лучше всего использовать тонкие плоскогубцы (утконосы). С их помощью зажимают кончик шурупа и начинают вращать против часовой стрелки. Вместо плоскогубцев, можно использовать патрон дрели. Им обжимают головку и откручивают саморез.

Патроном дрели обжимают головку самореза и выкручивают его

Восстановление шлицев

Если ухватиться за головку плоскогубцами не получается, а шуруп немного возвышается над поверхностью, то можно восстановить шлицы. Для этого используют болгарку или ручную пилу по металлу. С их помощью на головке делают пропил, он не должен быть глубже 2 мм, иначе головка ослабнет и поломается. После этого откручивают шуруп плоской отвёрткой.

Пропил на головке не должен быть глубже 2 мм, иначе она ослабнет и поломается

Высверливание отверстия в шляпке

Можно использовать левостороннее сверло. В магазине, кроме привычных свёрл, есть и те, у которых ход спирали слева направо. При помощи такого инструмента в головке винта делают отверстие. Когда сверло достигнет определённой глубины, его заклинивает и вместе с ним начинает откручиваться саморез.

Когда сверло достигнет определённой глубины, его заклинивает и вместе с ним начинает откручиваться саморез

Использование резины

Для этого способа надо найти кусок медицинского жгута или плотной резины, например, камеры от мотоцикла. Подбирают отвёртку, которая полностью соответствует шлицам на головке самореза. Между ней и головкой укладывают кусочек резины и, сильно надавливая на отвёртку, откручивают проблемный крепёж. Резина помогает увеличить коэффициент трения, и жало плотно входит в прорези на головке, поэтому отвёртка не проскальзывает.

Между жалом отвёртки и головкой самореза укладывают кусочек резины и, сильно надавливая на отвёртку, откручивают проблемный крепёж

Нагревание крепежа

Этот вариант хорошо подходит в том случае, когда крепёжный элемент закручен в пластмассу. При помощи паяльника нагревают головку шурупа. От высокой температуры пластмасса размягчается и ослабевает крепление крепежа. После этого надо быстро, пока поверхность не остыла, открутить саморез. Если шуруп в дереве, то его нагревают и ждут, пока остынет. Это позволяет немного ослабить крепление, после чего крепёж проще откручивать.

Применение экстрактора

Экстрактор — инструмент, предназначенный для откручивания винтов, болтов и саморезов со сломанными головками. Сначала при помощи сверла, диаметр которого меньше диметра головки, делают в ней углубление. После этого берут конический экстрактор, соответствующего диаметра, закручивают его в углубление и откручивают крепёж. Можно сразу использовать экстрактор, если глубина шлицев достаточная для его закручивания.

Обычно саморезы и винты имеют правую закрутку, а экстрактор левую

Есть шлицевые экстракторы. Они сделаны в виде гайки, к которой вместо внутренней резьбы шлиц. На головку винта надевают шлицевой экстрактор, а потом в неё вкручивают шлиц.

При помощи керна и молотка

Керн имеет острый конец, поэтому обеспечивает надёжное зацепление с головкой винта или шурупа. Для того чтобы открутить проблемный крепёж, керн упирают в головку под углом 45о, после чего аккуратно по нему ударяют молотком в сторону, обратную завинчиванию. Как только крепление ослабнет, винт откручивают отвёрткой.

С применением ударной отвёртки

Особенность ударной отвёртки в том, что у неё прочная рукоятка, по которой можно бить молотком. Берут такой инструмент, чтобы его жало соответствовало шлицам на шурупе. Вставляют жало в прорезь и делают несколько ударов по рукоятке, после чего пытаются провернуть крепёж. Такие действия позволяют ослабить крепление, после чего винт или саморез просто откручивается.

Использование клея

Для этого используется обычно эпоксидный клей, так как он обеспечивает очень надёжное соединение. После того как головку шурупа смазали клеем, на неё укладывают гайку и ждут пока она хорошо приклеится. После этого при помощи ключа поворачивают гайку и одновременно откручивают проблемный крепёж.

Разборка портативного компьютера

Разборка компьютера Acer Aspire 1410

Инструкция по разборке ноутбука выглядит так:

Выключаем компьютер полностью. Если портативный компьютер не выключается, нажимаем кнопку выключения до того момента, пока ноутбук не выключится (около 5 секунд).
Вынимаем из ноутбука все наружные устройства: зарядное устройство, заглушки и карты памяти из кардридера, приёмники беспроводной мыши и так далее.
Проверяем, чтобы не было горящих лампочек.
Переворачиваем компьютер.
Вынимаем аккумулятор.
В ноутбуках множество различных винтов. Записываем или делаем фотографии/зарисовки того, где были винты.
Выкручиваем все винты. Частично винты подписаны.
Снимаем все заглушки на винтах и задвижках, которые расположены с задней стороны.
Откручиваем все винты под заглушками.
Вынимаем дисковод, винчестер, модули беспроводных сетей, оперативного запоминающего устройства и другие.
Откручиваем все винты под дисководом, винчестером, аккумулятором и так далее.
Отключаем все шлейфы и коннекторы.
Переворачиваем компьютер. Надо открыть крышку с дисплеем.
Есть несколько способов снятия клавиатуры. Как правило, имеются маленькие задвижки в верхней части или по периметру, которые необходимо задвинуть, либо винты или задвижки в нижней части компьютера, которые поддерживают клавиатуру.
Если вокруг клавиатуры корпусная крышка цельная и нет рамок из пластика – снимаем клавиатуру. Если корпус вокруг клавиатуры поделён на 2 и более компонентов, нельзя осуществить снятие или имеется рамка из пластмассы – снимаем рамку или верхнюю часть.
Снимаем клавиатуру и отключаем её шлейф.
Откручиваем все винты, которые под ней находятся.
Отключаем все шлейфы и коннекторы, где это возможно.
Снимаем верхнюю крышку тела портативного компьютера, используем специализированную лопатку или другое приспособление.
Отключаем все шлейфы и коннекторы, которые можем.
Откручиваем болты крепления дисплея, материнской платы, прочих составляющих.
Сборка осуществляется в обратном порядке.

Применение экстрактора

Специально разработанные приспособления, которые позволяют открутить прокручивающийся болт, удалить остатки сломанного крепежа или части, оставшейся внутри отверстия. Они применяются для извлечения любых элементов крепления (винтов, шпилек). Принцип работы экстрактора заключается в просверливании отверстия в центре и последующем заклинивании этого отверстия наконечником экстрактора. Глубина его размещения зависит от характера изношенности шляпки и стержня, степени воздействия коррозии на резьбу.

Экстракторы бывают внутренние и наружные. По конструкции он напоминает метчик для нарезания резьбы. У него хвостовик выполнен квадратной формы. Это позволяет для его вращения использовать стандартный вороток.

Современные производители слесарного инструмента предлагают следующие виды экстракторов:

в форме клина;
изготовленные в виде стержня;
спиральной формы;
имеют форму винта.

Способ применения этих приспособлений не вызывает затруднений даже у неспециалистов. С этой технологией можно познакомиться в инструкции, которая прилагается к каждому набору экстракторов. Прежде чем приступить к работе следует подготовить следующий слесарный инструмент: молоток, керн, плоскогубцы, фиксатор, вороток для метчиков, дрель, набор свёрл и требуемый экстрактор. Сначала необходимо по центру просверлить отверстие в стержне удаляемого болта. Чтобы получить точное отверстие необходимо использовать кондуктор. Если это невозможно, следует вручную с помощью керна и молотка наметить точку будущего отверстия. Далее в этом месте сверлят направляющее отверстие. Рекомендуется сверлить на глубину, которая в три раза превышает диаметр выбранного сверла. Во время сверления следует строго соблюдать центровку и вертикальное положение сверла относительно плоскости болта.

В готовое отверстие вставляют экстрактор. Для надёжной фиксации допускается произвести несколько ударов молотком по инструменту. С помощью воротка, который используется для нарезания резьбы, приступают к медленному вкручиванию экстрактора в просверленное отверстие. Вкручивать необходимо до упора. Дальнейшее усилие должно привести к вращению болта. Усилие должно производиться аккуратно без смещения. В противном случае можно сломать сам экстрактор. Вместо одного сломанного болта получиться две сломанные детали, прочно закреплённые между собой.

Опыт подобных работ показывает, когда часть болта выкручена, целесообразно использовать плоскогубцы или фиксатор. С их помощью полностью извлекают сломанное изделие.

Поэтому специалисты советуют, прежде чем приступать к радикальным методам извлечения неисправных болтов, винтов и шпилек следует попробовать экстрактор. Его применение позволит сохранить резьбу и избавит от необходимости обрабатывать отверстие под новый крепёж.

Почему грани винта, шурупа или болта слизываются

Слизыванием называется стачивание граней болта или шлиц под отвёртку на головке шурупа, винта или самореза. С такой проблемой может столкнуться как мастер, так и новичок. При слизывании граней у болта на нём начинает проскальзывать ключ и открутить такой элемент не удаётся. У шурупов и винтов могут повреждаться шлицы на головке, это также приводит к проворачиванию отвёртки и не получается открутить повреждённый крепёж.

Причины, по которым шлицы у винта, шурупа или грани у болта, гайки могут слизываться:

применение изношенного инструмента;
неправильное использование ключа или отвёртки;
некачественный крепёжный элемент.

Если во время откручивания крепежа ключ или отвёртка проскочили, не стоит паниковать и надо разобраться в причине. Иногда достаточно поменять отвёртку или ключ, чтобы проблема сразу решилась.

Слизыванием называется стирание граней или шлиц под отвёртку
