Бур для столбов и фундаментов

Изготовление спирального винтового бура

Для шнекового бурения используются буры, снабжённые винтообразной спиралью. Заглубление таких устройств в землю производится не при помощи ударов, а вращением вокруг своей оси. Сделать самодельный бур для скважины своими руками подобной конструкции немного сложнее, чем долото-желонку. Однако, при желании создать такое приспособление вполне возможно.

Основу шнекового бура составляет стальная 32-50мм труба. К нижнему торцу трубы привариваются заточенные ножи, вырезанные из твёрдой стали. Для них отлично подойдёт кусок старой рессоры. Длина выступающих частей ножей должна равняться диаметру шнека, либо незначительно превышать его. С помощью ножей, при вращении бура, плотные слои почвы разрыхляются, а после удаляются наверх при помощи витков спирального шнека.

Шнек

Изготовление шнека – самый трудоёмкий и сложный процесс в изготовлении шнекового бура своими руками. Его лепестки вырезаются из стального листа толщиной 5-6мм. Первым шагом производим разметку заготовки. Циркулем рисуем на листе круг необходимого размера. Диаметр этого круга должен равняться диаметру скважины. Затем внутри него чертим ещё один круг, поменьше: диаметр внутреннего круга равен диаметру трубы, взятой за основу бурильного механизма.

Следующим шагом, при помощи автогена вырезаем оба круга. В результате должна получиться заготовка в виде бублика. Разрезаем один край этого «бублика», и разгибаем края разреза под углом 25-40о относительно друг друга. Это будет первый виток шнековой спирали бурильного устройства.

Надеваем полученную заготовку на трубу-основу и привариваем. Таким же способом изготавливаем ещё один виток шнека, надеваем на трубу выше первого витка, стыкуя их друг с другом. Количество витков зависит от высоты бурового приспособления, и может составлять от 2 до десятка и более.

Наиболее простой способ заглубления шнекового бура – мускульной силой человека. Для этого к верхушке трубы с приваренными спиралевидными лепестками прикрепляют рычаги из двух обрезков труб длиной от полуметра, до полутора метров. Чем больше длина и диаметр бура, тем длиннее следует быть и рычагам. Закрепляют их с помощью сварки, болтов или шпоночным способом.

Особенность

Особенность шнекового бурения состоит в необходимости регулярного подъёма бура для удаления разрыхлённого грунта. При большой глубине скважины, и значительной массе бура, произвести такую операцию руками бывает затруднительно. Для облегчения задачи опять-таки потребуется станина с подъёмным приспособлением – блоками и воротом. Если имеется такая возможность, можно для подъёма приспособить и электрическую лебёдку.

Как изготовить бур для скважин своими руками

Для бурения скважины в мягких породах и на небольшой глубине бур можно изготовить самостоятельно. Он будет вполне пригодным для этой операции, и вы можете сэкономить денежные средства

Изготовление бура из дисков

Для самостоятельного изготовления бура из дисков необходимо иметь навыки и опыт в сварочном слесарном деле.

Конструкция:

  1. режущая часть (диски);
  2. составная штанга;
  3. рукоять.

Этапы изготовления:

  • Стальной прокат длиной 70 мм с одной стороны затачивается под пику. Диаметр прута подбирается под диаметр трубы (штанга).
  • С другого конца нужно снять фаску под сварку. Получаем наконечник бура.
  • К штанге приварить наконечник. Сварной шов зачистить.
  • Металлический диск, диаметр 150 – 200 мм толщина 2 – 3 мм, разрезается пополам.
  • Хорошо заточить. Заточка влияет на способность бура врезаться в почву.
  • Полудиск приварить к трубе под углом в 20° на расстоянии 50 мм от края наконечника относительно горизонтальной плоскости.
  • Полученные режущие кромки приваривать напротив друг друга.
  • Угол между двумя ножами должен составлять 30°.
  • На противоположном конце штанги предусмотреть соединение со следующим коленом или ручкой. Можно закрепить при помощи накладок и болтового крепежа.

Совет: Для лучшего проникновения ножей в почву придайте им форму спирали, а потом выполните закалку.

Инструменты и материалы

Для изготовления бура вам понадобиться:

  1. сварочный аппарат и электроды;
  2. труба;
  3. круглые диски;
  4. болгарка;
  5. стальной прокат

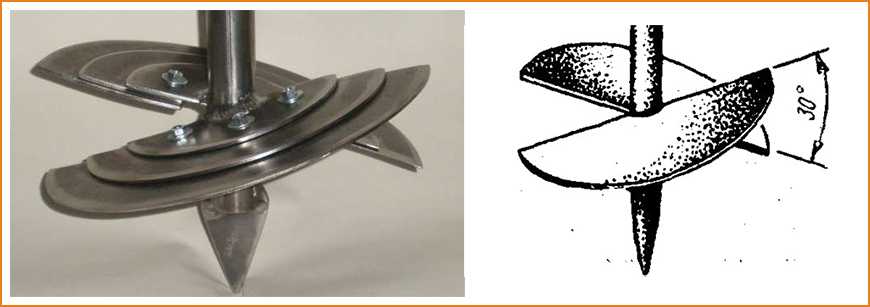

Альтернативный вариант бура

По конструкции такой же, как и предыдущий бур. Съемные ножи позволяют выполнять проход разной ширины.

Технология производства:

  • Из листовой стали вырезать круглые заготовки необходимого размера.
  • По центру сделать отверстие на 1 – 2 мм больше диаметра проката.
  • Из трубы вырезать втулки длиной 40- 60 мм, просверлить отверстия с противоположных сторон и нарезать резьбу под болты для крепления.
  • Болгаркой на заготовках для ножей сделать надрезы и придать им форму винта.
  • Ножи заточить под углом 60°.
  • Ножи приварить к втулкам напротив друг друга.
  • В штанге выполнить отверстия с резьбой под крепление ножей.
  • Концу штанги со сторону режущей части можно придать заостренный вид под углом 30° или приварить к нему сверло.

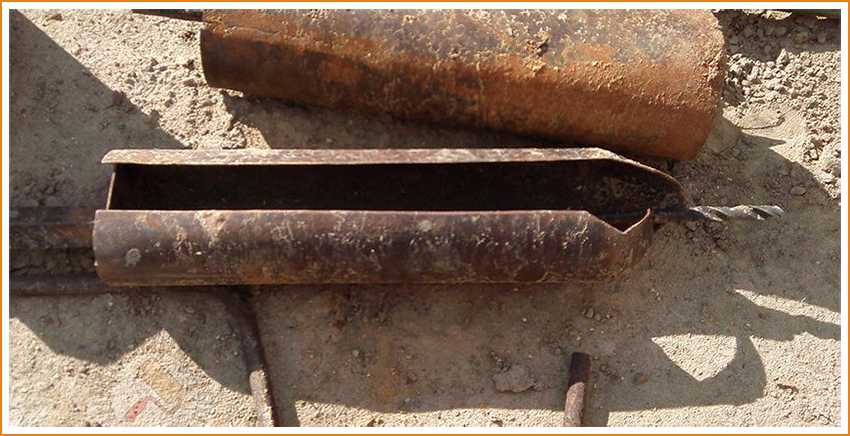

Изготовление ложкового бура

Предназначен бур для работы на сыпучих грунтах. Конструкция очень проста и его изготовление в домашних условия не вызовет затруднений.

Процесс изготовления:

  1. Кусок листовой стали сворачиваем в цилиндр нужного диаметра и формируем головку бура. Длина головку – 700 мм.
  2. В боковом основании выполняем прямоугольный или спиралевидный вырез, ширина 5 – 7 мм длина 300 – 350 мм от края.
  3. Внутри головки грунт держится за счет уплотнения и прилипания. Для песчаной почвы вырез делается уже.
  4. С противоположной стороны начала прорези приваривается конусная насадка.
  5. К насадке приваривается штанга.
  6. Со стороны прорези приваривается сверло. Ось сверла должна быть смещена на 10 -15 мм относительно оси штанги.

Советы профессионалов

Выбирая нужный инструмент для себя, лучше воспользоваться некоторыми рекомендациями, которые помогут сделать правильный выбор, сэкономив время:

При выборе обратите внимание на спираль, от этой детали зависит скорость работы.
Если предусматривается бурение небольших размеров, то можно использовать и пологую спираль.
При покупке, обратите внимание на режим скорости оборудования. Во время буровых работ следует строго придерживаться инструкции, чтобы инструмент не вышел из строя быстро.
Если вы стоите перед выбором ручного бура для более серьезных работ, то лучше остановить свой взгляд на модели со шнеком.
Работая с ручным устройством, для вас будет слишком утомительно

Нужно чтобы бур отводил землю от места бурения, что значительно облегчит ваши усилия.

Для более детальной информации, в качестве примера работы одного из видов устройств, рекомендуем ознакомиться с видео-материалом, как самостоятельно пробурить скважину ударно-канатным методом.

Видео обзор пояснит всем желающим, как грамотно можно пробурить отверстие вручную. Практические советы помогут вам подобрать оптимальный вариант и серьезно подойти к выбору нужного для вас оборудования.

Другие модели буровых установок

В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.

Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.

Бурильная установка с «патроном»

Бурильная установка с «патроном»

Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.

Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.

Буровая установка своими руками

При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.

Сделайте несколько отверстий в верхней части стакана для прикрепления каната.

При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.

Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.

Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.

Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.

Простая шнековая установка

Самодельный шнек

Основным рабочим элементом подобного механизма является бур.

Чертеж бурового шнекаСхема межвиткового шнекового кольца

Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата — около 200 мм. Пары витков вполне хватит.

Схема разделения диска бура

Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.

Шнековый бур

Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.

Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.

Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.

Бурение выполняется в следующем порядке:

  • рабочий инструмент углубляется в грунт;
  • делается 3 поворота буром;
  • разрыхленный грунт извлекается и убирается.

Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.

Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.

В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.

Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.

Удачной работы!

Вибратор из перфоратора

Чтобы реализовать на практике проект, понадобятся следующие материалы и инструменты:

  • металлическая (стальная) пластина требуемых размеров, толщиной от 50 до 70 мм;
  • железный прут либо арматура (прямоугольного либо круглого сечения) такой длины, чтобы можно было доставать до дна выставленной опалубочной конструкции при заливке бетона;
  • перфоратор;
  • старый бур либо пика, лопатка, зубило, даже коронка;
  • болгарка с дисками по металлу;
  • сварочный аппарат с электродами;
  • линейка или рулетка;
  • маркер.

Одну сторону стержня сечением 15-20 мм обрабатывают так, чтобы можно было ее вставить в перфораторный патрон. Ко второй стороне приваривают пластину из нержавейки. Для этого понадобятся специальные электроды.

Лучше, чтобы и стержень также был из нержавеющей стали. Бетон является агрессивной средой. Обычный металл в значительной степени подвержен воздействию химических веществ, а также быстрее изнашивается механически.

Последовательность изготовления насадки для трамбования такая:

  • отрезают болгаркой от стального листа прямоугольник требуемых размеров, а от круглого или прямоугольного прута кусок нужной длины;
  • приваривают пластину к любому концу стержня;

отрезают с небольшим запасом посадочное место бура;

приваривают его к стержню.

Если не использовать старый бур, то потребуется изготавливать под перфораторный патрон специальный переходник, либо с помощью станочного оборудования выточить посадочное место на свободном конце прута. Легче всего сразу использовать бур нужной длины. На базе перфоратора можно сделать и более сложные приспособления, например, с гибким валом, которое будет дополнительно перемешивать рабочий раствор.

Самодельная трамбовка для бетона небольших размеров (простейшего варианта изготовления) представлена в ролике.

Механическое ручное оборудование для столбов, применение, качество работы

Среди множества моделей хочется выделить один из универсальных буровых устройств, землебур. Оборудование предназначено для широкого диапазона задач. Используется, как в профессиональной сфере, так и для индивидуального строительства.

При помощи оборудование можно выполнить следующие виды работ:

  1. Возведение ограждений.
  2. Подготовительные работы для фундаментных опор.
  3. Для строительства дренажных колодцев.
  4. Посадки деревьев и растений.

Устройство можно также использовать для прокладки коммуникаций, т.е, для горизонтального бурения.

Это разборное оборудование, легкое, прочное и удобное для транспортировки. Для работы с землерубом, не понадобится специальной физической подготовки, со всеми видами работ можно справиться самостоятельно, без посторонней помощи.

Виды конструкций для столбов

Оборудование предусматривает несколько разновидностей, которые различаются по функциональным особенностям и параметрам.

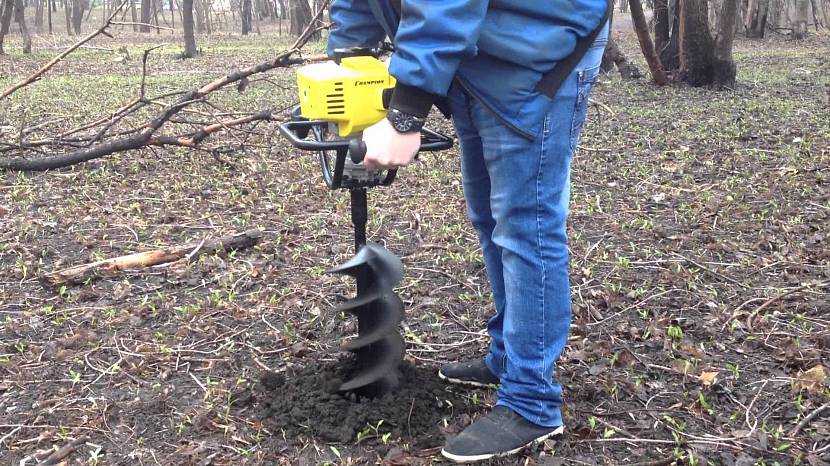

Модель бура с мотором

Выделяем три группы:

  1. «Ямобуры» бытовые без мотора, работа производится при помощи оператора.
  2. Оборудования, которые работают на бензине или моторе.
  3. Навесные конструкции работают только при помощи специальной техники.

Ручные ямобуры без мотора

Компактность модели удобна в эксплуатации и транспортировке. Благодаря оборудованию можно очень просто установить легкий деревянный забор или просто выкопать яму под скважину.

Конструкция выглядит следующим образом:

  • Простая рукоятка буквой «Т».
  • Стержень со встроенным ножом.

Ручные модели делаются разных размеров, также встречаются разборные, что очень важно при перевозке. Отверстия делаются диаметром до 300 мм и глубиной до 2 м

Механизированные модели

Это несложное оборудование с электроприводом на моторе. Встречаются и модели на бензине. Инструмент позволяет сделать достаточно глубокие отверстия до 3 м.

Буровые или навесные установки

Данная модель предназначена для бурения скважины большого диаметра. Как раз пойдет для установки электрических столбов и серьезных ограждений, к примеру, аэропортов или промышленных предприятий.

Советы профессионалов

Выбирая нужный инструмент для себя, лучше воспользоваться некоторыми рекомендациями, которые помогут сделать правильный выбор, сэкономив время:

При выборе обратите внимание на спираль, от этой детали зависит скорость работы.
Если предусматривается бурение небольших размеров, то можно использовать и пологую спираль.
При покупке, обратите внимание на режим скорости оборудования. Во время буровых работ следует строго придерживаться инструкции, чтобы инструмент не вышел из строя быстро.
Если вы стоите перед выбором ручного бура для более серьезных работ, то лучше остановить свой взгляд на модели со шнеком.
Работая с ручным устройством, для вас будет слишком утомительно

Нужно чтобы бур отводил землю от места бурения, что значительно облегчит ваши усилия.

Для более детальной информации, в качестве примера работы одного из видов устройств, рекомендуем ознакомиться с видео-материалом, как самостоятельно пробурить скважину ударно-канатным методом.

Видео обзор пояснит всем желающим, как грамотно можно пробурить отверстие вручную. Практические советы помогут вам подобрать оптимальный вариант и серьезно подойти к выбору нужного для вас оборудования.

Фундаментное ручное оборудование «ТИСЭ»: характеристики и изготовление

На сегодняшний день, в частном загородном строительстве все чаще можно встретить буровые работы с несущим основанием. В частых случаях, индивидуальное строительство останавливает свой выбор на ТИСЭ, оптимальное решение с точки зрения стоимости на проведение работ и качества выполнения.

Современный аппарат для широкого использования

Принцип работы бура позволит обеспечить комфортную работу:

  • Наличие раздвигающихся секций штанги, позволяют регулировать нужную глубину, так как длина каждой части составляет 1,10 м.
  • Оборудование оснащено грунтоприемником, диаметром 20,5 см, как раз и соответствует размеру отверстий.
  • Для того чтобы скважина была идеальной по вертикали, используется цилиндрический накопитель.
  • Если во время буровых работ образовываются препятствия в грунте, на помощь придет направляющий штырь, который и будет отвечать за заданное направление при помехах.
  • Шнековые пластины и специальные резцы для разрыхления, которые расположены в нижней части приемника, несут ответственность за забор грунта.
  • Устройство оснащено откидной лопаткой, которая подымается за счет шнура, а опускается под воздействием собственного веса.

Бур ТИСЭ: ручная сборка в нескольких исполнениях

Бур, выполненный самостоятельно, можно представить, как 2 разных оборудования: одна модель с расширением, другая предназначена для бурения, более простая конструкция.

Ручная сборка для буровых работ, без расширения:

  • Понадобится 2 куска обычной водопроводной трубы (диаметр 210мм и длиной 150 мм).
  • На одном конце трубы наваривается дно, на другом съемная фаска.
  • По центру монтируется толстое сверло и шнек.

Для телескопической штанги понадобятся 2 трубы (250х250 мм и 200х200). Такая конструкция может справиться с бурением сложной почвы до 100 мм, а стенка стакана будет идеально гладкой.

Посмотрев видео-обзор, вы сможете детальней разобраться в сборке оборудования и в принципе его работы:

Принцип работы бура при помощи телескопической штанги

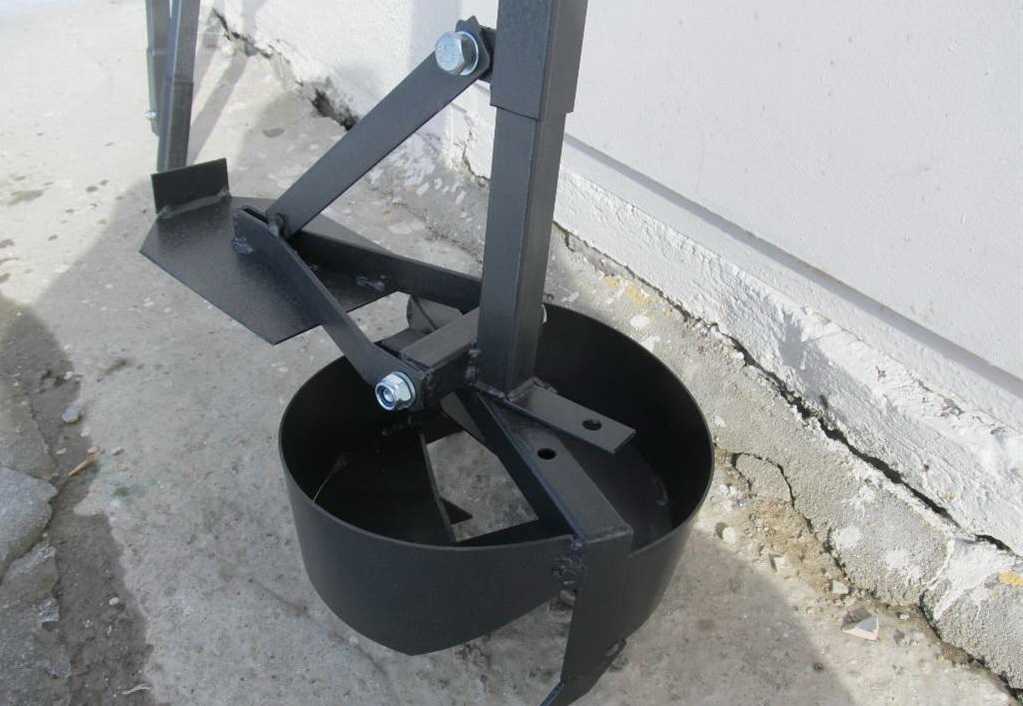

Сборка устройства для расширения:

  • Данное устройство имеет более сложную структуру. Для стакана применяется труба, диаметром 210 мм и длиной 800 мм.
  • Второй стакан делается по диаметру на 50 мм меньше.
  • Далее, также идет фаска и дно, которое выполняет функцию накопителя для почвы, там делаются отверстия.
  • По центру крепится штанга из трубы 200х200 мм диаметром и 100 см длиной, куда монтируется устройство из подшипников.
  • Затем понадобится стальной уголок, длиной 250 мм, соединяем его с втулкой. При помощи болта до 2 см привариваем к мертвой штанге (конструкция напоминает дверную петлю).
  • №21 Устройство с расширением
  • На штангу монтируется труба 250х250 мм, а к нижней части приваривается втулка с болтом, на который крепится 2-й уголок и соединяется с первым.
  • Таким образом, у нас получается подвижное устройство.
  • В завершении прикручиваем полотно лопаты, визуально напоминающий простой плуг для вычищения дна.

Для чего может понадобиться бур

На домашних участках часто требуется устанавливать заборы, столбы для подвязок или делать скважины, чтобы провести воду. Для этого необходимо использовать бур. Он нужен для того, чтобы быстро и удобно проделать отверстие в земле, не раскапывая при этом огромных ям.

С помощью этого инструмента можно устанавливать столбы под заборы или ограды, сваи и опоры для фундамента, а также поместить рядом с деревом трубу, с помощью которой можно производить полив корневой системы растения, не заливая при этом почву сверху. Бур под столбы или скважины может пригодиться для любых глубоких отверстий, которые не требуют большого радиуса раскопки.

Колодец под столб

Источник rent-tool.ru

Бур для ударно-канатного бурения

Пробурить скважину на участке можно не только вращением бура, но и ударно-канатным методом. Для этого вида работ нужна специальная установка, которую тоже можно сделать самостоятельно из подручных материалов.

Имея такое оборудование все работы можно выполнить вообще без помощников, поэтому рассмотрим и процесс изготовления ударного бура.

Для бурения скважины ударно-канатным способом нужно не так уж много: устойчивая рама-тренога, сам ударный бур, прочный трос и лебедка

Чтобы понять, что и как мы будем мастерить, рассмотрим в общих чертах суть ударно-канатных работ.

С большой высоты в намеченное с помощью лопаты или шнека место будущей точки водозабора сбрасывается труба-снаряд – желонка для скважины. Вверху к буру приваривается проушина для троса.

Сбоку в верхней части вырезается отверстие для извлечения пробуренной породы.

Нижняя кромка затачивается или оснащается зубьями, оптимизирующими рыхление грунта. На 5 – 7 см выше условного дна внутри трубы устраивают шариковый или лепестковый клапан для захвата и удерживания разрыхленной породы.

Желонка – незаменимый инструмент при проходке рыхлых песков, галечников, гравийных отложений. Ее зачастую используют в комплексе с прочими бурами. Чередуют со шнеком или стаканом, не способным извлечь рыхлые и насыщенные водой отложения.

Несвязные частицы грунта задерживается внутри желонки благодаря клапану, расположенному внизу корпуса. У шнека, колокола, стакана нет таких преимуществ.

Редко для бурения скважины используется только один снаряд. Чаще всего они применяются в комплексе: глинистые породы бурят шнеками или стаканами, рыхлые и водонасыщенные проходят желонкой

Процедуру сбрасывания бура многократно повторяют. Результатом процесса становится на треть заполненный грунтом корпус и увеличивающаяся на 30-40 см пробоина в поверхности земли.

Наполненную желонку извлекают из ствола с помощью лебедки, переворачивают вниз отверстием и очищают ударами тяжелого молотка.

Затем процесс ударно-канатного бурения возобновляется и повторяется, пока на месте падения бура не образуется скважина той глубины, которую и планировалось получить.

Не обязательно покупать готовую установку – можно самостоятельно изготовить желонку для бурения и чистки.

Если сделать такой ударный бур достаточно тяжелым, то этим днищем он будет резать грунт, словно масло, и не позволит ему высыпаться из своей полости обратно

Создавать один бур в этом случае бессмысленно, поэтому расскажем, как соорудить всю буровую установку вместе со снарядом.

  • Выбираем место, где по нашим расчетам и предположениям должна располагаться скважина. Намечаем его, сделав с помощью обычной лопаты небольшое углубление.
  • Устанавливаем над ямкой треногу высотой 2-3 метра. Вершину треноги оснащаем хорошо закрепленным блоком для каната. Понадобится ещё и лебедка, которую прикрепляем к опорам. Хорошо, если имеется электрическая лебедка, но ручная тоже подойдет.
  • Подготавливаем сам ударный бур. Для этой цели нам будет нужна толстостенная труба, диаметр которой соответствует размеру шахты будущей скважины.

Для изготовления бура берем полоску толстого металла и привариваем её к верхней оконечности трубы, расположив её перпендикулярно продольной оси снаряда.

По осевой линии нашей трубы в приваренной металлической полоске высверливаем отверстие, соответствующее толщине каната, на котором будет закреплен снаряд.

Нижний торец трубы тоже нуждается в обработке: можно сделать на нем зубчатую или кольцевую заточку. Если имеется муфельная печь, можно закалить в ней бур после процедуры заточки.

Бур для ударно-канатного бурения не так-то легко очистить от набившегося в него грунта. Чтобы ускорить эту рутинную операцию, можно сделать не окошко-отверстие, а вертикальную прорезь, проходящую почти через 2/3 в верху трубы.

Колокол – часть ударного бура. Он легко очищается от грунта и может быть заменен, например, на долото, если в процессе бурения скважины попадётся камень

Чем тяжелее бур, тем быстрее можно достигнуть нужного результата, но необходимо учитывать и мощность лебедки, которой предстоит вытягивать бур с грунтом из ствола скважины.

Так вот, если её мощность все же позволяет, снаряд можно утяжелить, разместив в верхней части трубы съёмные металлические грузы.

Вам также может быть интересна информация по обустройству скважины, промывке после бурения и утеплению на зиму, рассмотренная в другой нашей статье.

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.

Материалы

Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.

Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.

Пика — один из вариантов наконечника

И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.

Из пильного диска

Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.

Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.

Модификации

В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.

Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.

И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.

Как сделать бур своими руками

Любой умелец может самостоятельно сконструировать уникальную машину для бурения из имеющихся у него материалов и подручных средств. Однако для сборки нужны хотя бы основные умения обработки металлов и навыки слесарных работ.

Изготовление простейшего бура под воду

Самый простой в изготовлении бур, не имеющий шнековой спирали, выполняется из ручки и полотна для бурения. Роль ручки может играть труба из металла диаметром не более 3 см. Если металлической трубы нет, ее может заменить деревянный элемент. Для полотна бура необходима полоса стали.

На рабочую часть полосы прикрепляется петля-наконечник. На другой стороне формируется прорезь для ручки. При бурении наконечник-петля забивается небольшим количеством почвы, которую вытаскивают на поверхность. Затем действия повторяются. Для получения скважины нужной глубины несколько полос стыкуют и вращают конструкцию.

Есть и другой вариант изготовления. Возьмите полосу стали длиной примерно полтора метра, шириной от 5 до 10 см, толщиной около 1 см. Сделайте отступ от края полосы 8 см, прорежьте щель 150х2 мм. Другой конец полосы согните в круг для вставки рычага-ручки.

Рабочий край металла нужно разогнуть от щели в разные стороны, образовав овал. Ленту около наконечника нужно обрезать, чтобы получилось острие. Его нужно заточить и отогнуть в противоположном направлении. Далее в кольцо следует вставить ручку рычага. Она даст аппарату возможность совершать вращательные движения.

Изготовление шнекового бура

Для изготовления аппарата такого вида потребуется труба с толстыми стенками, стальной диск диаметром будущей скважины и толщиной не менее 6 мм. Если нет стального диска, его можно заменить диском от циркулярной пилы того же размера.

К трубе приваривают острый стальной наконечник, при его отсутствии просто затачивают край трубы до получения остроты. Затем диск режут на половины. Края этих половин подтачивают до получения зубцов.

Обе части диска приваривают к трубе, отступив от заостренного края трубы с разных сторон на 13 см под углом 65 градусов. Угол между получившимися винтовыми частями должен быть равен 40 градусам.

Винтовой аппарат более сложен в изготовлении. Здесь потребуются стальные полосы, которые прикрепляются к трубе витками.

Сборка ложкового бура

Если планируется бурение скважины на подвижных грунтах с мягкой почвой, лучше всего использовать самодельный ложковый бур. В таком случае разрыхление почвенного слоя будет проводиться донной и боковой поверхностями конструкции.

Прежде всего, необходимо подготовить чертежи и все необходимое. Для изготовления бура такого вида нужны: толстостенная труба со стенками более 5 мм, сварочный аппарат, слесарные инструменты.

По продольной стороне трубы пропиливают широкий разрез. Ширина этого разреза напрямую зависит от вида грунта. Чем меньше рыхлость почв, тем срез должен быть шире, и наоборот. Трубу выравнивают и расширяют, придавая ей форму ложки. Работа ведется при помощи молота и лома. Кромки обтачивают, внизу конструкции прикрепляется сверло. В верхней части трубы устанавливается штанга со сдвигом на 1 см к оси трубы.

Изготовление ударно-канатного бура

При ударном способе бурения скважины применяются два инструмента: острая труба и желонка. Для желонки нужен прочный сплав, устойчивый к повреждениям и деформации. Лучше всего подойдут сталь и чугун. Такие буры пригодны для разработки водоносных жил глубиной до 10 метров.

Для конструирования потребуется труба длиной около 85 см и диаметром 6 см, шар из стали диаметром 4 см, шайба, металлическая решетка из прутьев. Шайбу плотно фиксируют на конце трубы. Размер седла должен соответствовать диаметру шара. Сверху трубы приваривается решетка. Она препятствует выпадению шара. Здесь же прикрепляется дуга из металла для установки желонки на трос или прочный шнур. Чтобы конструкция была более прочной и эффективной, на нижнюю часть желонки можно присоединить зубья для разрыхления грунта.

Финишная сборка

Глубинный бур перед сверлением скважин собирают постепенно, погружаясь глубже в нижележащие слои грунта. Перед дальнейшим бурением мастер проверит, надёжно ли закреплена очередная секция: при случайном отвинчивании достать её (и другие секции, включая бурильную) без специальных приспособлений из уже пробуренной шахты окажется крайне трудно

Разборку бура выполняют в обратном порядке, соблюдая осторожность, чтобы не уронить неразобранную часть на дно канала

Каждая из удлинительных секций (труб) приваривается к своей муфте с одной из сторон последней: это облегчит и упростит сборку, снизит вероятность отвинчивания при глубинном бурении. Перед первым использованием бур отшлифовывают: образовавшиеся неровности, например, после сварки, удаляют в целях снижения травматизма.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Проект "Стройка"
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
