Особенности и разновидности дюбелей

Разновидности

К более востребованным и популярным образцам, используемым при производстве, сборке, монтаже мебельных экземпляров относятся:

• универсальный шуруп;
• конфирмат.

Также в мебельной промышленности используется ряд характерных шурупов, имеющих тупые концы, крупную резьбу, приспособленную для ДСП, специфические головки. Один из таких изделий – оцинкованный стальной шуруп, который позволяет присоединять листы ДСП под углом 90 градусов.

Универсальный шурупКонфирмат

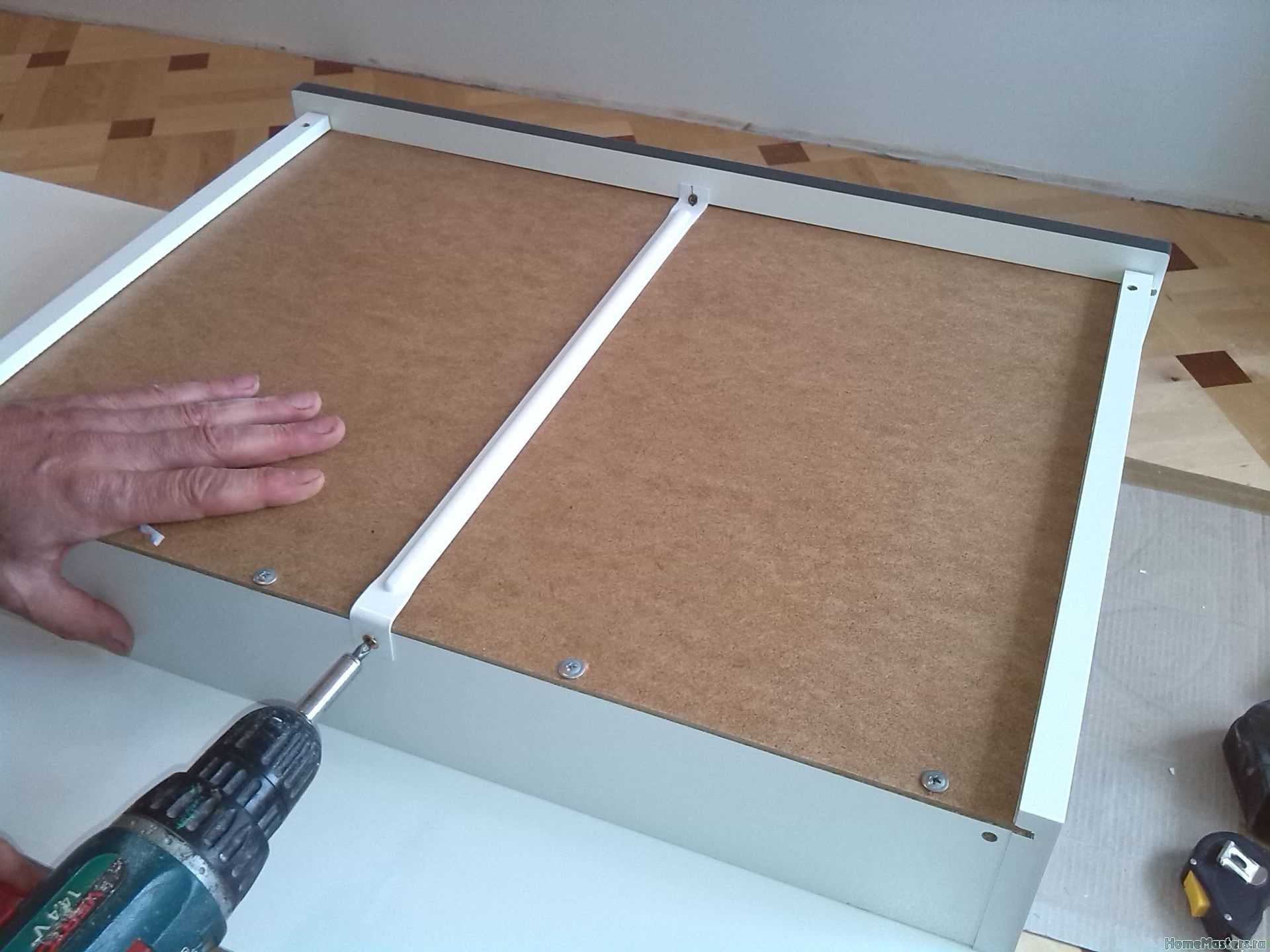

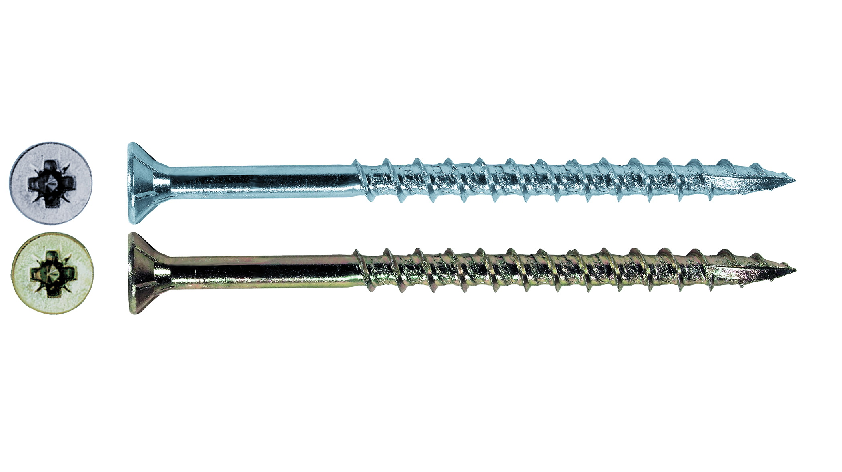

Универсальный шуруп

Изделие представлено в виде стержня в форме цилиндра, имеющего различные типы головки и наружную резьбу. Его основной задачей является скрепление отдельных сборочных элементов внутри мебельных конструкций. Верхняя часть этого шурупа может иметь разную форму:

• потайная головка изделия, что после закручивания целиком утопает и не выступает над скрепляемыми материалами, ее область применения – монтаж полок, ручек, петель, направляющих полозьев для выдвижных ящиков;
• полупотайная головка из-за плавного перехода от стержня к резьбе в момент скручивания уходит в материал, а также ответную часть;
• полукруглая головка, горизонтальная плоскость и внутреннее основание поверхности полукруглой шляпки которой в процессе установки дополнительно создает давление на скрепляемый материал, увеличивая прочность узла конструкции, тем самым исключая его деформирования.

Наличие специальной резьбы дает возможность с легкостью закрепить шуруп даже в самые твердые типы древесины. Шлицы метизов могут быть простыми и крестообразными. Изделия с крестообразным шлицом обладают целым рядом неопровержимых преимуществ:

• отвертка либо сверло моментально фиксируется в головке;
• отвертка пригодится всего одна;
• процесс монтажа в труднодоступных местах проводится без особых усилий.

При использовании универсальных шурупов необходимо вооружиться шуруповертом, отвертками со сменными насадками. Для качественного выполнения соединения материалов следует в процессе вкручивания шурупов просверлить отверстия, диаметр которых будет составлять 70% от толщины метиза, а также правильно выбрать сверло.

Конфирмат

Эти изделия имеют еще одно название — евро-шурупы, которые в современном производстве мебели считаются более востребованной разновидностью крепежно-фиксирующих устройств, так как относятся к самым надежным, недорогим мебельным соединениям. Такие изделия устойчивы к механическому воздействию, а также на излом.

Конфирмат используют для соединения конструкций из таких материалов, как дерево, ЛДСП, многослойная фанера, ДСП. Во многих случаях применяются шурупы с размерами 5х50 мм и 7х50 мм. Помимо скрепления деталей, еврошурупы заменяют обычный уголок, выполняя корпусообразующую функцию, при этом выдерживают все нагрузки на изгиб. Чтобы корпусная мебель выглядела эстетично, конфирматы дополняются заглушками, сделанными из пластика. Они маскируют заметную часть шляпки под цвет мебельного изделия.

Отличительными особенностями этих крепежных изделий являются крупная резьба, тупой наконечник, цилиндрическая головка, шлиц в виде шестигранника. При сборке конструкций мебельные шурупы под шестигранник не требуют особых навыков, специализированного оборудования.

Устройство дюбеля «бабочка» и его монтаж

Дюбель-бабочка крепежное устройство, которое напоминает по форме бабочку. В процессе закручивания дюбель сжимается, благодаря чему специальные лапки прижимаются к задней стенке гипсокартона. Одно из преимуществ данного крепежа в том, что достигается увеличение площади давления, образующегося при подвешивании предмета. Другими словами, специфическая форма дюбель-бабочка равномерно распределяет всю образовавшуюся нагрузку на гипсокартон. Следует выделить несколько конструктивных особенностей:

• Используется для монтажа одинарного листа гипсокартона и двойного соответственно. Дюбель-бабочку можно использовать и для крепления ДСП, ГВЛ и других листовых строительных материалов, которые подходят по толщине.
• Продаются в комплекте с саморезом по длине и типу резьбы. Однако если по каким-то причинам он не подходит, можно заменить его другим видом самореза.
• Часть дюбеля, которая находится внутри листа гипсокартона, не прокручивается вокруг своей оси. Это достигается благодаря ребристой поверхности элемента.
• Внутренняя резьба на дальней головке способствует зажиму и складыванию. А наличие специальных внутренних лапок, которые закреплены к этой головке, обеспечивают большую жесткость, когда дюбель-бабочка закручен.

Крепление данного дюбеля осуществляется достаточно просто и надежно. Для этого достаточно несколько минут. Последовательность монтажа следующая:

1. Там, где планируется организовать крепление, делается отметка карандашом.
2. Дрелью выполняется отверстие. Оно должно быть такой глубины, чтобы пластмассовый дюбель вошел полностью.
3. После на саморез одевается крепеж. Это может быть просто кронштейн, крючок, специальная пластина, зажим и так далее.
4. На последнем этапе в дюбель до самого упора закручивается саморез. В процессе закручивания пластмассовый дюбель за листом гипсокартона складывается. Это можно почувствовать в процессе его закручивания. Чтобы проверить прочность, следует слегка потянуть дюбель на себя. Но аккуратно, чтобы не вырвать его.

Как закрепить люстру на потолке из гипсокартона – рекомендации

Чаще всего, проблемы с креплением каких-либо изделий к гипсокартону случаются в зоне потолка

Поэтому очень важно еще на этапе проектирования продумать расположение всех элементов, а в процессе монтажа придерживаться определенных правил. Лучше всего планировать расположение приборов хотя бы на этапе монтажа профильного каркаса. Определившись с местом, в эту зону необходимо вмонтировать несколько дополнительных профилей

Определившись с местом, в эту зону необходимо вмонтировать несколько дополнительных профилей.

Но ни к профильным планкам, ни тем более к гипсокартону подвешивать люстры весом в несколько килограмм нельзя. Не стоит отчаиваться – выход из положения все же есть. Для крепления такого “тяжеловеса вам понадобятся перфоратор, длинное сверло по бетону, цанга (особый вид крепления, приспособленный для бетона), распорная шпилька для удержания люстры.

Хоть процесс подвешивания массивной люстры и потребует достаточно больших физических усилий, однако в исполнении он достаточно прост. Для начала вам нужно будет с помощью перфоратора и длинного сверла проделать отверстие в бетонном перекрытии в том самом месте, где будет висеть люстра. Диаметр отверстия должен совпадать с диаметром цангового крепления. В отверстие цанга должна заходить без особых усилий, но при этом держаться достаточно плотно. Применять молоток для вбивания цанги в отверстие категорически нельзя.

Насадите цангу на конец удерживающей шпильки и вставьте крепеж в отверстие. Постепенно закручивая шпильку, прочно зафиксируйте крепеж. Для этого можно использовать даже вспомогательные инструменты. Чтобы проверить прочность крепления, как следует потяните за шпильку. Хорошо закрепленная цанга способна выдержать даже вес среднестатистического человека, однако испытывать ее на прочность таким образом все же не рекомендуется. После проверки на крепость к нижней части шпильки прикрепляется крючок или консоль для самой люстры, а затем крепится и она. Вот и весь процесс!

Классификация шурупов

Ключевое значение для формирования надежного и устойчивого соединения имеет правильный подбор шурупа. Для монтажа, как правило, используются шурупы или саморезы с потайной, полупотайной головкой. Реже применяют метизы с полукруглой или шестигранной головкой. Вид головки подбирается исходя из типа и конструктивных особенностей деталей, закрепляемых на поверхности основания. Ключевым параметром при выборе является диаметр шурупа, который подбирается в зависимости от диаметра дюбельного элемента. Если выбрать метиз меньшего размера, он не сможет достаточно распереть дюбель при вкручивании, что не позволит создать надежно соединение. Слишком толстый саморез просто не получится вкрутить.

Подбор диметров выполняется следующим образом:

• Для дюбельного элемента 4 мм — шуруп 2 мм.
• Под дюбель 5 мм — саморез от 2 мм до 3 мм.
• Под дюбель 6 мм — саморез от 3,5 мм до 4,5 мм.
• В дюбель 8 мм принимают шуруп от 4,5 мм до 5,5 мм.
• В дюбель 10 нужен шуруп от 5,5 мм до 6,5 мм.
• Под дюбель 12 мм — шуруп от 6,5 мм до 8,5 мм.
• Для дюбелей 14 мм подбирается саморез диаметром от 0,5 мм до 10,5 мм.
• Для дюбельных элементов диаметром 16 мм используются саморезы диаметром от 10,5 мм до 12,5 мм.

Важно подобрать длину устанавливаемого самореза. При вкручивании недостаточно длинного метиза дюбель не будет раскрыт полностью

В результате он не зафиксируется надежно в монтажном отверстии, будет проворачиваться. В этом случае соединение не будет надежным и не выдержит эксплуатационных нагрузок. Для правильного подбора размера необходимо взять длину устанавливаемого дюбеля и прибавить к ней толщину прикрепляемой детали. В результате получается минимально необходимая длина шурупа. Она может быть и больше, однако в этом случае важно просверлить отверстие на соответствующую глубину. Необходимо учитывать ограничения по толщине прикрепляемых деталей в зависимости. При выполнении монтажа на плотном основании этот размер не должен быть более 60% от длины дюбеля. При работе по рыхлым основаниям ограничение составляет 35%.

Секреты простой установки кухонных навесных шкафов

Обустройство кухни состоит из нескольких основных этапов – подготовки основания, проведения коммуникаций и установки мебели. Процесс крепления навесных шкафов для кухни и установки столов можно назвать наиболее ответственным. Критически важный момент – соблюдение уровней и расстояния между мебелью.

Основная функция навесного шкафа заключается в размещении различных кухонных принадлежностей:

• техники;
• посуды;
• подручных средств;
• круп;
• специй.

Список немалый, следовательно, на шкафчики постоянно воздействует большая нагрузка. Чтобы в дальнейшем не возникали проблемы с эксплуатацией, следует правильно и надежно их закрепить.

Разновидности

В доме и на даче полно дел. Установка кабель-каналов и теплоизоляции, монтаж гипсокартона. Для каждого случая нужен отдельный вид крепежа. Универсальных вариантов нет. Можно выделить следующие виды дюбелей:

• Акустический. Изготавливают из пластика и стекловолокна. Нет металлических деталей, а значит, высокий уровень теплоизоляции и влагостойкости.
• Распорный S. Нет упорной кромки, поэтому можно ставить на любую глубину в штукатурке. Стопор защищает от проворачивания.
• Распорный M-S. Изготовлен из прочного нейлона. С двухсторонним распором. Компактный. Хорошо влезает в просверленные отверстия.
• Зонт. Длинный с большой шляпкой. Предназначен специально для монтажа тепловой и гидравлической изоляции.
• Для газобетона GB. Отличается спиральными ребрами. Такая конструкция обеспечивает надежную фиксацию в мягком материале.
• Для ступенек TB и TBB. Создан специально для крепления ступенек к металлическому профилю или полнотелым материалам. Предотвращает скрип.
• Металлический. Выдерживает большую нагрузку. Не ржавеет благодаря оцинковке. Легко устанавливается. Долго не теряет удерживающих свойств.
• Химический. Состоит из полимера, который твердеет после введения в монтажное отверстие. Подходит для пустотелых материалов.
• Бабочка. Оснащен специальным механизмом-зажимом, предназначенным для фиксации внутри тонких листов гипсокартона.
• Фасадный. Отличается увеличенной длиной. За счет этой особенности способен выдержать большую нагрузку.

Особенности монтажа в гипсокартон

Для получения качественного результата целесообразно руководствоваться следующими рекомендациями:

Диаметр отверстия не должен быть больше гильзы, изделие должно входить плотно.
Учитывая заявленную нагрузку, необходимо принимать во внимание структуру гипсокартона. Любое точечное воздействие способно привести к деформации, поэтому количество крепежных точек лучше увеличить.
Вкручивать винты нужно без напора, при использовании электрического инструмента – на небольших оборотах

Если провернуть пластиковый корпус, то работа заметно усложнится.
Чем большую площадь прилегания имеет изделие, тем лучше.

Использовать дюбели рекомендуется для навешивания незначительных по весу и объему предметов интерьера, для тяжелых деталей и оборудования должны быть предусмотрены закладные.

Подбор саморезов

Традиционное крепление полок, шкафов, карнизов, декоративных элементов делается с применением саморезов, которые в своей конструкции имеют головку и резьбу с острыми гранями, позволяющую при завинчивании самостоятельно нарезать резьбу в дюбелях, куда они вкручиваются. Подбираются они сообразно прогнозируемой нагрузке.

Материалом служит сталь – чаще углеродистая, но встречается и нержавеющая, а также латунь. Изделия из углеродистой стали имеют защитное покрытие. Различаются саморезы по шагу резьбы, который может быть частый, универсальный, редкий. Первый вид ориентирован для проведения работ с железными поверхностями. Редкий шаг годится для дерева, пластика и других мягких материалов. Чаще используются универсальные разновидности.

Есть отдельный тип саморезов, предназначенный для бетонных конструкций. Они вкручиваются сразу в отверстие без установки дюбеля. Такое крепление нельзя демонтировать, поэтому применяется редко. Выбирая габариты самореза, необходимо учитывать структуру стены. чем больше в ней пор, тем длиннее и толще должен подбираться дюбель и соответствующий ему саморез.

Классификации изделий

При выборе крепления учитывается 5 основных факторов:

• величина нагрузки – на дюбель, на поверхность, на конструкцию;
• характер нагрузки – стационарный, динамический;
• вид фиксации;
• характер материала – камень, бетон, кирпич, гипсокартон;
• конструкция поверхности – стена, потолок.

Собственно, крепеж выпускается нескольких видов для различных способов и материалов.

В видео ниже рассказано о правилах выбора дюбелей:

По виду монтажа

Дюбель, а вернее говоря, гвоздь может иметь несколько разное строение, благодаря чему работать с ним нужно разными инструментами.

Ручной монтаж – то есть, с использованием механических инструментов. Гвозди для такой работы делятся на 2 вида:

• без резьбы – гвоздь забивается молотком, выкрутить его возможности нет;
• гвоздь с резьбой – вбивается или вкручивается. Главное его преимущество – возможность демонтажа.

• Монтаж с помощью строительно-монтажного пистолета – гвоздь имеет ограничительную манжетку, но обходится без распорного тела. Такой вариант обеспечивает куда более быстрый монтаж и к тому же рассчитан на более высокую нагрузку.

По материалу поверхности

Более интересная с точки зрения пользователя, так как позволяет установить, какой крепеж подходит для какой стены или потолка.

Самыми распространенными являются нейлоновые дюбели с резьбой или без с диаметром от 2 до 16 мм. Они используются для крепления в стандартный строительный камень – кирпич, бетон, и выдерживают от 200 до 450 кг стационарной нагрузки.

Дюбель для газобетона– материал считается относительно низкопористым, так что такое крепление вполне допустимо. Удерживается дюбель за счет спиралевидных ребер и расклинивания при забивании гвоздя.

Рамные – имеют большую длину, от 60 до 360 мм. Выпускаются они 2 видов: для твердого сплошного материала и для пустотелого щелевого. Распорная часть дюбеля удлинена и рассчитана на то, что при прохождении щелевой основы дюбель зацепит несколько перемычек, что обеспечит крепеж.

Дистанционные дюбели позволяют крепить элементы – обрешетку, например, на некотором расстоянии от стены. Дистанция может варьироваться от 1 до 30 мм. Дистанционный дюбель разделяется на 2 части – одна для рейки, вторая для материала, и соединяются шурупом специальной конструкции. Таким образом можно компенсировать многочисленные неровности стены и получить идеально ровную поверхность.

Универсальный – способен «самостоятельно» определить наличие или отсутствие пустот. При фиксации в сплошной материал распорное тело разжимается и плотно фиксируется, а при попадании в пустоты выпучивается и прилегает к опоре.
Таким же образом ведут себя металлические дюбели, то есть, с металлическим корпусом. Разработаны они для крепления к тонкостенным поверхностям, но при этом удерживают достаточную нагрузку. При вкручивании шурупа металлический дюбель выпучивается и прижимается к тонкой опоре.

Гвоздевой дюбель обеспечивает быстрый монтаж обрешетки, плинтуса, реек и прочего, когда необходимо укрепить большое количество элементов. Гвоздь здесь имеет накатку в виде обратных конусов. Вставляется вместе с дюбелем в высверленное отверстие через рейку и вбивается молотком. Демонтажу не подлежит.

Изделия с подпружиненными откидными планками – дюбель-бабочка, используются для фиксации предметов к пустотелой поверхности – к подшивным потолкам, например, при монтаже люстры. Пройдя твердый слой, дюбель под действием пружины раскрывается, упирается в обшивку с внутренней стороны. Как правило, модель продается с крючками или резьбовыми шпильками.
Для крепления в бетон и полнотелый кирпич конструкций, имеющих большой вес – гаражные ворота, солнцезащитная маркиза и так далее, используются металлические дюбели с резьбовыми шпильками или болтами. Рассчитан крепеж на очень большую нагрузку – до нескольких тонн.

• Дюбели для гипсокартона и пористого бетона – как металлические, так и пластиковые, имеют острие в виде перистого сверла и крупную резьбу на распорном теле. Для таких дюбелей отверстие не высверливают, а вкручивают всю конструкцию обычной отверткой.
• Утеплителедержатель – специальный дюбель для фиксации теплоизолятора или твердопенного материала. Отверстия для него в кирпиче и бетоне высверливают, но сам дюбель забивают без гвоздя.
• Весьма специфический вид – инъекционный дюбель. В отверстие под крепеж вставляют сеточный анкер, затем вбивают дюбель и через защитную втулку вводят шприцом быстротвердеющий состав. Под его давлением анкерная сетка внутри материала расправляется, образуя анкер в виде шара. При фиксации в щелевой кирпич допускается применять дюбель без сетки.

Читать также: Как правильно выбрать циркулярную пилу

Длина, толщина, вес дюбель-гвоздей рассмотрены ниже.

Что это такое и зачем нужны?

Дюбелем называют специальный вид крепежного изделия, который применяют при монтаже и соединении разных видов поверхностей и конструкций. Сегодня они реализуются во многих разновидностях, каждая из которых предназначена для конкретного материала, это может быть дерево, камень, бетон. Зачастую этот метиз используют при отсутствии доступа к краю стержневого соединения. Его стоит применять при необходимости сделать несквозной тип отверстия, к примеру, установке шкафа либо полки в комнате.

Дюбель принято считать своеобразным буфером на границе стены и самореза. Он применяется для фиксации конструкции за счет наличия специальных ребер, а также зацепок. Работает этот метиз по распорному принципу. Крепежный элемент данного типа имеет вид цилиндрического стержня. Его конструкция состоит из двух частей:

• распорной, расширяющейся в ходе установки, а потому надежно обеспечивающей крепёж;
• не распорной, препятствующей контакту основы металла с крепежным материалом.

У некоторых разновидностей метиза присутствует манжетка–ограничитель, которая предотвращает его проваливание в проделанное отверстие. Для усиления распорных качеств у различных дюбелей могут присутствовать дополнительные элементы.

У стопорных изделий, они представлены усами, шипами, элеронами. Их функцией является предотвращение прокручиваний в процессе монтажа.

Выбирая дюбель, стоит ориентироваться не только на его внешний вид, но и на размер. Помимо этого потребителю нужно учитывать нагрузку, которая будет оказана на изделие. Чем меньше длина дюбеля, тем меньшие нагрузки он выдерживает.

Дюбель-гвоздь: как работать с крепежом?

Мы уже разобрались, что дюбель-гвоздь состоит из двух частей, которые играют свою роль в создании крепкого соединения. Дюбель-гвоздь подходит для фиксации в бетоне, кирпиче, камне. Специальные дюбели изготавливают под гипсокартон или древесину.

При наличии в моделях манжетки исключено прокручивание крепежа и западание в отверстии. По конфигурации манжетки также бывают разные. Для использования в промышленной индустрии можно найти особенные конструкции дюбель-гвоздей, в которых есть резьба и шлиц. Они располагаются на головке изделия. Это удобно для вкручивания отверткой.

Есть два способа работы с дюбель-гвоздем:

1. Ручной. Для создания отверстия используют ручные инструменты. Это могут быть отвертка, молоток.
2. Автоматический. В этом случае применяют автоматические инструменты. Этот вариант занимает меньше времени, но требует наличие определенной техники.

Саморезы

Дюбельный крепеж предусматривает использование саморезов. Различают несколько видов этих изделий по материалу, в который они будут вкручиваться. Промышленность выпускает саморезы по дереву, металлу, изделия с пресс-шайбой, саморезы со сверлом, для бетона, кирпича и камня. Изделие для древесины отличается редким шагом резьбы.

Так, здесь расстояние между витками больше, чем у изделий для металла. Это объясняется тем, что древесина менее плотная и твердая. Эти элементы могут быть черного, золотистого и белого цветов. Выбор цвета зависит от того, с чем нужно работать. Чаще всего с дюбелями применяют черный и золотистый элемент.

Виды саморезов и дюбелей бывают различные по длине. Так, длина черных саморезов – от 11 мм до 200 мм. Что касается диаметра, то черные начинаются от 3,5 до 4,2 мм. Диаметры желтых – 2,5-6 мм.

Крепление предметов среднего веса

Фиксация предметов, отличающихся средним весом, выполняется при помощи дюбелей ударного типа. При этом поперечные размеры дюбелей, как и соответствующих сверл, должны составлять не менее 8 мм. Выбранный для этих целей дюбель должен заходить в стену на глубину не менее 6 см, а при креплении к поверхности потолка – на глубину 8 см. Чтобы надежно закрепить на стене или потолке предмет среднего веса (до 10 кг), необходимо использовать одновременно 4 дюбеля.

Средние по весу предметы удобно подвешивать на дюбели быстрого монтажа, если конструкция позволяет использовать сквозное закрепление

Производство

В настоящее время существует большое количество производителей, которые выпускают пластмассовые крепежи разных размеров. К наиболее популярным среди покупателей можно отнести шесть компаний.

Fischer

Данная немецкая фирма специализируется на выпуске универсальных фиксаторов. Они чаще всего продаются в наборах по 50 штук. Эти крепежные детали обеспечивают прочное закрепление элементов.

Mungo

Этот швейцарский производитель поставляет в Россию дюбели фасадного типа. Они выпускаются в двух разных модификациях. Первый вариант окрашен в ярко-оранжевый цвет, он отличается повышенным значением огнестойкости. Все они комплектуются специальными распорными электрооцинкованными шурупами. Их длина может варьироваться в пределах от 60 до 300 миллиметров.

Termoclip

Крепежи этой российской фирмы чаще всего используются для создания теплоизоляционных систем. Марка выпускает разные типы крепежных приспособлений: дюбель-гриб, тарельчатые дюбели. Большая часть данных моделей создается в яркой малиновой расцветке.

Tech-Krep

Эта российская компания также специализируется на производстве теплоизоляционных фиксаторов. Существует несколько основных разновидностей таких крепежей. Популярными вариантами считаются модели с металлическим и пластиковым гвоздем и образцы со специальной термоголовкой. Продукция фирмы производится с использованием сложного химического состава, который обеспечивает максимальную гибкость и точность формы изделий. Эти дюбели могут иметь диаметр в 8 или 10 миллиметров.

Koelner

Компания производит большое количество дюбелей-грибов для утепления. Их диаметр может быть 8 или 10 миллиметров. Материалы, из которых изготавливается продукция этой фирмы, проходят специальную обработку, после которой они становятся гораздо более ударостойкими. Такие крепежные изделия окрашены в серо-белый цвет.

Некоторые моменты, которые стоит знать

Подобный вид специального крепёжного изделия, уже давно применяют в самых различных работах, где крепление становится необходимым процессом, согласно технологии. Ниже представлено несколько важных, учитываемых моментов:

Две основных детали, из которых состоит элемент – гвоздь и сам дюбель. Подобное соединение позволяет без разрушений провести крепление предметов к таким материалам как бетон, кирпич, камень.

Креплению поддаются и другие материалы, которые относят к полнотелым, обладающим высокой плотностью. Можно, в том числе, привести виды соответствующего крепежа, пригодные для монтажных процессов, где в качестве основных материалов соединения с основаниями служат ДВП, ДСП, гипсокартон.

Что касается длины, то она варьируется, начиная от 30 миллиметров. Самые длинные экземпляры достигают 160 миллиметров в длину. Именно такую разновидность дюбель-гвоздя используют для теплоизоляции. Широкая прижимающая шляпка дала повод к тому, что иногда такой дюбель называют тарельчатым.
