Расход и цена материала
Для получения качественного кладочного раствора необходимо узнать пропорции каждого компонента, участвующего в процессе образования смеси. Песок, щебень, цемент и вода употребляются в определенном соотношении, прописанном в регламенте. Приготовление бетона М100 потребует около 300 кг цемента М400 на кубический метр.
Расход цемента на 1м2
Покупка строительного состава является ответственным делом, требующим специальных знаний, ведь свойства бетонной смеси определяют качество итоговой постройки. Перед приобретением материала стоит проверить соответствие представленной марки общему стандарту. Также рекомендуется проверить производителя на наличие сертификатов.
Стандартная фасовка такого бетона представляет собой мешки по 50 кг. Минимальная цена за мешок портландцемента марки М400 составляет 180 рублей. Оптовая покупка этого продукта снижает его стоимость до 170 рублей за 50 кг. Итоговая стоимость заказа также зависит от бренда, предлагающего продукт.
Существует ряд дополнительных параметров, которые влияют на финальную цену цемента М400. Отсутствие минеральных добавочных веществ снижает стоимость смеси, самую высокую цену имеет бетон без присадок. Внедрение в состав пластификаторов улучшает качественные свойства смеси и повышает ее розничную цену. Мелкогабаритный помол материала также оценивается более высоко, так как он гарантирует быструю переработку и повышает качество продукции.
Видео по теме: Классификация цементов и показатели качества
Публикации по теме
Из чего делают цемент, основные компоненты и технологические особенности
Пластификаторы, применимые для изготовления цементного раствора
Цемент М500 – технические параметры и возможности применения
Технические характеристики
Рассмотрим более детально состав и свойства вяжущего материала.
М400
М400 изготавливается согласно ГОСТ 10178-85 и включает в себя:
- клинкер;
- гипс — не более 5%;
- добавки (активные минералы) — 0 до 20% от общей массы (обозначаются маркировкой Д).

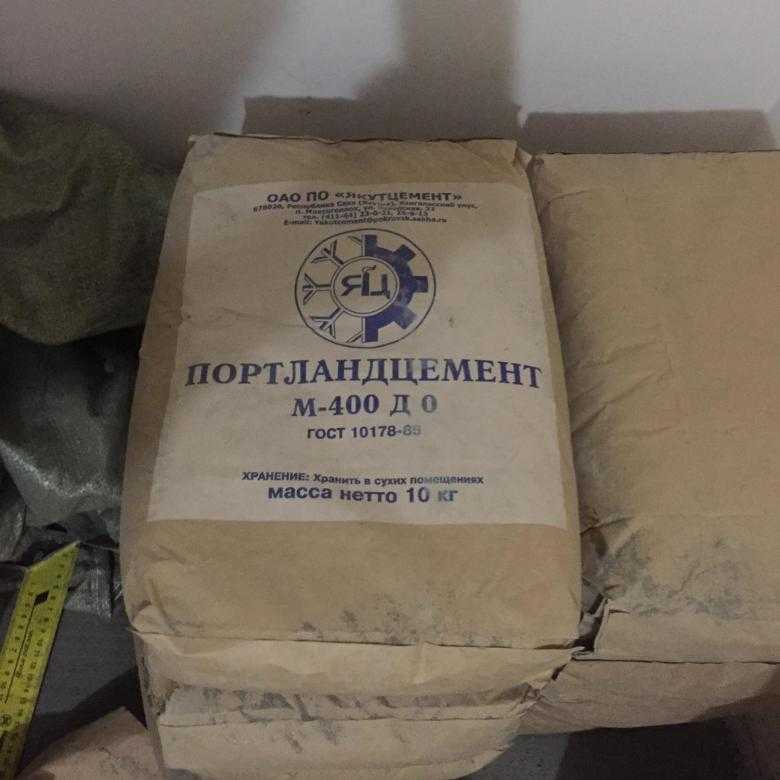

Рисунок 1 — Упаковка М400
Его используют для возведения железобетонных конструкций, устойчивых к воздействию влаги (гидроэлектростанции, подводные сооружения), в наземном, подземном и транспортном строительстве. Цемент марки М400 обладает следующими показателями:
- устойчивость к действию коррозии;
- высокая прочность;
- водостойкость;
- морозостойкость;
- долговечность.
Более подробно читайте в статье о свойствах и технических характеристиках цемента М400.
М500
М500 изготавливается согласно ГОСТ 10178-85. В его состав входят такие же компоненты, что и в М400. В основном, используются цемент в наземном, подземном, транспортном строительстве и в ремонтно восстановительных работах.
Рисунок 2 — Упаковка М500
Цемент марки М500 обладает следующими показателями:
- устойчивость к пониженным температурам;
- сульфатостойкость;
- незначительные деформационные изменения при усадке;
- хорошая эластичность
- высокая прочность;
- водостойкость;
- морозостойкость;
- долговечность.
Отличия М400 и М500
Что бы узнать, какой лучше применить цемент М400 или М500, нужно определить, для каких целей вы будете его использовать. Сравним состав и характеристики марок М400 Д20 и М500 Д0. Таблица 1 — Технические характеристики
Марка | М400 Д20 | М500 Д0 | ||
Показатели | Норматив по ГОСТ | Значения | Норматив по ГОСТ | Значения |
Предел прочности цемента на 28 сутки при сжатии | не менее 32,5 не более 52,5 | 40,7 (±) 2,5 | не менее 42,5 не более 62,5 | 52,6 (±) 2,8 |
Начало схватывания, мин | не ранее 75 | 200 (±) 20 | не ранее 60 | 168 (±) 35 |
Конец схватывания, мин | не нормируется | 200 (±) 20 | не нормируется | 262 (±) 65 |
Равномерность изменения объема, мм | не более 10,0 | 0,5 (±) 0,5 | не более 10,0 | |
Потеря массы при прокаливании, % | — | — | не более 5,0 | 1,06 (±) 0,39 |
Нерастворимый остаток, % | — | — | не более 5,0 | 0,42 (±) 0,21 |
Содержание оксида серы (VI)SO3, % | не более 3,5 | 2,67 (±) 0,30 | не более 3,5 | 2,5 (±) 0,2 |
Содержание оксид-иона СТ, % | не более 0,1 | 0,001 (±) 0,001 | не более 0,1 | |
Содержание минеральной добавки | не менее 6,0 | 18,1 (±) 1,5 | — | — |
Гранулированный шлак + опока, % | не более, 20,0 | 18,1 (±) 1,5 | — | — |
Удельная эффективная активность естественных радионуклидов Аэфф. Бк/кг | не более 370 | 78 (±) 11 | не более 370 | 41 |
Минералогический состав клинкера, % | ||||
Трехкальциевый силикат (С3S) | С3S | 57,2 (±) 3,0 | не нормируется | 65,35 (±) 4,65 |
Двухкальциевый силикат (C2S) | C2S | 17,5 (±) 2,0 | не нормируется | 13,81 (±) 4,1 |
Трехкальциевый алюминат | не нормируется | 6,9 (±) 1,0 | не нормируется | 9,54 (±) 1,72 |
Четырехкальциевый алюмоферит | не нормируется | 13,3 (±) 1,0 | не нормируется | 11,3 (±) 2,5 |
Исходя из таблицы видно, что для изготовления цемента используются одни и те же компоненты клинкера, только в разных пропорциях. Это влияет на физико-механические свойства цемента. Данные марки отличаются:
- Прочностью (показатель максимальной нагрузки в М400 и М500 — 400 и 500 кг/м. куб соответственно).
- Схватыванием (М500 начинает быстрее твердеть, поэтому популярен в ремонтно-восстановительных работах).
Рисунок 3 — Запечатанные цементные мешки
Для постройки стен, возведение железобетонных изделий и плит популярным в строительстве является цемент 400 марки.
Для больших нагрузок и для возведения фундаментов большую популярность получил продукт с повышенной стойкостью (М500), которая так же используется при изготовлении тротуарной плитки, черепицы.
Не рекомендуется использовать М500 для конструкций, находящихся в сильноагрессивных средах. Для этих целей лучше использовать сульфатостойкий цемент.
Отличия цемента с добавками (М500) от чистого материала
Санкт-Петербург, Москва и другие регионы предлагают приобрести самые разные сухие строительные смеси. Так, М500 может быть без добавок (Д0) или с ними (Д20 и др). Несмотря на схожесть общих характеристик, у смесей есть и некоторые отличия, обуславливающие сферу применения и показатели.
Чем отличаются М500 с добавками и без:
- Состав – в цементе без добавок содержится почти 100% клинкера, с добавками – шлак, гипс и разнообразные добавки для изменения свойств.
- Стоимость – гораздо выше у материала Д0, так как в цементе с добавками использованы более дешевые компоненты.
- Прочность, срок службы, морозостойкость и водонепроницаемость – выше у материала без добавок. В то время, как в цементе с определенными пластификаторами и присадками могут меняться определенные показатели.
В зависимости от того, какой результат нужно получить, добавки могут работать по-разному. Как правило, все минеральные примеси снижают стоимость бетонного раствора, повышают определенные характеристики: делают смесь более водостойкой либо пластичной, к примеру.
Выбор подходящего для реализации поставленных целей цемента – задача очень важная, к которой подходить нужно комплексно, находя оптимальное соотношение цены и качества. Правильно подобранный и приготовленный по технологии бетонный раствор гарантирует высокое качество и отменный результат.
Марки цемента: расшифровка в соответствии со старым и новым ГОСТом
Каждый человек, который первый раз сталкивается со строительными работами, сталкивается с задачей правильного выбора строительных материалов. Цемент по праву считается незаменимым стройматериалом, поэтому в первую очередь нужно уметь разбираться в его видах и назначении. Сложности в основном возникают с расшифровкой марок цемента.
Существующие виды маркировки цемента
На современном строительном рынке РФ встречаются 3 разновидности марок цемента, что связано с разными стандартами, в соответствии с которыми завод-изготовитель выпускает свой продукт.
ГОСТ | Год введения в действие |
10178 | 1985 |
31108 | 2003 |
57293 (евростандарт EN 197-1) | 2016 |
Все это может привести в замешательство начинающего строителя, а недобросовестные продавцы, пользуясь ситуацией, завышают цены на продукцию, мотивируя это тем, что один цемент изготовлен по европейскому стандарту, а другой – нет. При этом не существует совершенно никакой разницы! Поэтому предлагаем произвести сравнение марок цемента по старому и современному ГОСТам.
Буквенное обозначение в маркировке
По государственному стандарту 1985 года литерой «M» характеризовалось слово «марка». Применялось еще и буквосочетание «ПЦ», что обозначало портландцемент, а также значение марки по прочности или прочим характеристикам, которое прописывалось цифрами.
Также использовались и другие сочетания букв:
Маркировка | Обозначение |
ГФ | Портландцемент гидрофобный |
СС | Цемент сульфатостойкий |
БЦ | Цементное вяжущее белого цвета |
ПЛ | С добавлением пластификаторов |
ШПЦ | Шлакопортландцемент |
ВРЦ | Расширяющийся влагостойкий |
По евростандарту тоже применяются буквы кириллицы. Однако с расширением ассортимента видов цемента увеличились и трудности с расшифровкой обозначений. Добавилось понятие «ЦЕМ», то есть цемент. Литера, идущая за ним через дробь «/», говорит нам о подтипе материала «A» либо «B». Как правило, это объем различных добавок:
- «A» — 6-20 процентов;
- «B» — 20-35 процентов.
Ранее число добавок обозначалось сочетанием букв и цифр и выглядело следующим образом:
- Д0 – смесь не имеет никаких добавок;
- Д5 – до 5-ти процентов дополнительных веществ;
- Д20 – максимум 20 процентов.
В составах с количеством добавок от 20-ти до 80-ти проц. еще указывалась литера «Ш». Это обозначало, что в материале присутствуют доменные шлаки.
Примеры: ПЦ 400 Д20; М500 Д0.
Применение
Цемент марки М500 используется в самом широком спектре ремонтно-строительных работ. Его характеристики и параметры позволяют гарантировать качество и длительный срок эксплуатации различных конструкций, максимальную прочность и надежность.
Основные сферы применения цемента М500:
- Создание монолитных фундаментов, колонн, плит с армированием.
- Замес различных растворов – для штукатурки, кладки кирпича и блоков.
- Дорожное, железнодорожное строительство, создание мостов.
- Создание взлетных полос в условиях аэродромов.
- Конструкции с особыми требованиями – в зоне высокого уровня прохождения грунтовых вод, с необходимостью быстрого застывания.
- Монтаж линий электропередач.
Элементы маркировки и их обозначение
Согласно первому ГОСТу (10178-85), на мешке или другой таре, в которой производится продажа материала, располагается следующая информация:
- марка цемента — число от 300 до 600;
- ПЦ, ШПЦ — портландцемент или шлакопортландцемент;
- Д0, Д5 или Д20 — количество добавок: Д0 — добавок нет, Д5 — не больше 5%, Д20 — не больше 20%. Добавки дают специальные свойства — устойчивость к морской воде, коррозионную стойкость, ускоренное затвердение и прочее;
- Б — быстро твердеющий;
- ПЛ — пластифицированный с повышенной морозостойкостью;
- Н — нормированного состава.
Во втором ГОСТе (31108-2003) маркировка такая:
- ЦЕМ I, — без минеральных добавок;
- ЦЕМ II, — с минеральными добавками;
- ЦЕМ III, IV, V — не портландцементы (поэтому в данной статье не рассматриваются).
Здесь нет понятия марки, а есть понятие класса прочности. Обозначают его числами — 22,5; 32,5; 42,5 или 52,5 в мегапаскалях (МПа). Подклассы: Н — твердеет с обычной скоростью, Б — твердеет ускоренно. Добавки указаны в наименовании цемента.
Существует несколько марок портландцемента: 300, 400, 500, 550 или 600. Марка показывает, какую силу выдержит образец без разрушения. Измеряется в кгс/см 2 .
Цементы делятся на ПЦ и ШПЦ — портландцемент и, соответственно, шлакопортландцемент. Различие в том, что в шлакопортландцемент при изготовлении добавляют растертый в пыль шлак. В портландцемент шлак не добавляют.
Пример обозначения: Портландцемент ЦЕМ I 42,5Б ГОСТ 31108-2003.
Маркировка по ГОСТ
На сегодняшний день в нашей стране цемент маркируется по требованиям нового ГОСТа 31108, разработанного в 2003 году и отредактированного в 2021 году. Обе версии этого нормативного документа действительны, не противоречат друг другу и согласуются с требованиями к маркировке, принятыми в европейских странах.
Тем не менее, до сих пор и в строительной документации, и на упаковках с цементом встречается старая маркировка по ГОСТ 10178-85. Для обывателя она более понятна и привычна, но не отражает многие важные характеристики, такие как состав материала, вид и количество добавок. Что часто приводит к покупке «вслепую», без учета многих нюансов, которые могут отразиться на качестве возводимых сооружений.
Пример маркировки по новому стандарту Источник stroyportal.ru
А значит тем, кто затевает строительство, необходимо изучить новые марки цемента, их применение и расшифровку. Таблицы и фото-примеры облегчат эту задачу.
Старая маркировка
По прежним требованиям цемент маркировался коротко, с указанием состава материала, его прочности, процентного содержания добавок и особых свойств.
Состав цемента сообщается группой заглавных букв. Например, портландцемент – ПЦ, белый портландцемент – ПЦБ, шлакопортландцемент – ШПЦ.
Сразу за ними следуют цифры, указывающие на прочность готового бетона на сжатие (в кг/см²), которого он достигает спустя 28 дней после изготовления: 300, 400 или 500. Часто маркировка цемента, поступающего в розничную продажу, выглядит ещё проще: на мешке указывают полное название вида связующего и марку прочности.
Марка прочности – основной критерий выбора цемента Источник posudachimodache.ru
Следующая за прочностью литера Д с цифрами обозначает, что в материале содержится определенное количество добавок – от 0 до 20%. И последние буквы указывают на его особые свойства:
- Н – нормально твердеющий;
- Б – быстротвердеющий;
- ПЛ – пластичный;
- ГФ – обладающий гидрофобизирующими свойствами.
Маркировка по старому ГОСТу Источник skachat-kartinki.ru К примеру, ССПЦ 400-Д0 Б расшифровывается как сульфатостойкий портландцемент с маркой прочности М400, быстротвердеющий, с нулевым содержанием добавок.
Новая маркировка
Основное изменение, способное ввести рядового покупателя в заблуждение, касается марки цемента по прочности. Теперь указывается не марка, а класс прочности в МПа, поэтому мы видим другие значения. Чтобы не путаться, нужно запомнить, что:
- 22,5 соответствует М300;
- 32,5 – М400;
- 42,5 – М500;
- 52,5 – М600.
Первыми в маркировке идут буквы ЦЕМ, а следующие за ними римские цифры указывают на тип материала:
- I – чистый портландцемент без минеральных добавок;
- II – портландцемент с присадками;
- III – шлакопортландцемент;
- IV – пуццолановый портландцемент;
- V – композитный портландцемент.
Вид и количество присадок также указываются в маркировке цемента, расшифровка этих сведений не так сложна, как кажется.
Пример новой маркировки Источник 24aul.ru
Производители
Ежегодное увеличение спроса на цемент марки М 500 приводит к постоянному появлению новых производителей строительного материала. Лидерами по производству высококачественных строительных смесей марки М500 является французская компания Lafarge и швейцарская Holcim. Объединение двух крупных производителей в один торговый бренд LafargeHolcim привело к увеличению производственных мощностей и поставку продукции более чем в 100 стран мира.
Применение инновационных технологий производства и качественного сырья приводит к постоянному повышению технических характеристик и свойств продукции
Особое внимание уделяется производству сульфатостойких видов цемента для проведения работ в климатически сложных регионах. Доступные цены и высокое качество продукции данной торговой марки позволили ей занять первое место в рейтинге продаж строительных смесей
Для увеличения выпуска цементных смесей компания LafargeHolcim работает над открытием новых филиалов в разных странах мира.
Торговая марка LafargeHolcim разработала новый тип цемента ExtraCem для объектов стратегического назначения, имеющий высокую скорость затвердевания и устойчивость к морозам.
Продукция данной марки имеет ряд отличий и достоинств:
- уникальная совместимость с различными химическими компонентами;
- длительный период эксплуатации;
- высокий уровень прочности;
- подвижность;
- устойчивость к низким температурам и повышенной влажности.
Российские производители строительных смесей являются главными конкурентами для европейских компаний. Продукция фирмы «Евроцемент» пользуется заслуженным спросом у покупателей, а низкие цены и высокое качество делают ее незаменимой в проведении строительных работ любой сложности и в разных климатических регионах.
На полках строительных магазинов можно встретить продукцию мексиканской компании Cemex. Цемент данного торгового бренда имеет низкую цену, производится на оборудовании высокого класса в соответствии с европейскими стандартами.
Уникальные технические характеристики, прочность и долговечность строительного материала позволили ему занять лидирующие позиции в рейтинге продаж цементной продукции. Доступная цена материала значительно сокращает сметную стоимость объекта, а высокая скорость застывания уменьшает сроки проведения строительных работ и физические затраты.
О том, как выбрать цемент, смотрите в следующем видео.
Марки цемента по ГОСТу 31108
Новый стандарт был разработан в 2003 году для согласования действующей маркировки с той, которая принята в странах ЕС. На данный момент работоспособна последняя версия от 2016 года. Как обычно, действие предыдущего стандарта не отменено — оба работают параллельно.
Маркировка тоже может быть смешанной
Название и вещественный состав
По-новому марки цемента определяются их вещественным составом. В маркировке присутствуют три буквы кириллицы — ЦЕМ и латинские цифры за ними. Латинскими цифрами и зашифрован состав:
- Аббревиатура ЦЕМ I обозначает портландцемент. В нем добавок быть не может. Состоит только из молотого обожженного клинкера и технологических присадок в количестве не более 5% от массы.
- ЦЕМ II — портландцемент с минеральными добавками. Массовая доля добавок — от 6% до 35%. По количеству добавок делится на две группы:
- группа А с содержанием от 6% до 20%;
-
группа B говорит о том, что добавок введено от 21% до 35%.
- Если видите ЦЕМ III — это шлакопортландцемент. Эта марка содержит от 36% до 65% размолотого в пыль шлака. По количеству добавок есть три подтипа:
- А — от 6% до 20%;
- В — от 21% до 35%;
- С — от 36% до 65%.
- Пуццолановый цемент обозначают ЦЕМ IV. Это добавка вулканического происхождения. Производится обычно в тех местах, где данный минерал добывают.
- Маркировка композиционного цемента ЦЕМ V. Эта марка цемента может содержать несколько типов добавок: шлак, золу и известняк.
Цемент от ЦЕМ II до ЦЕМ V могут иметь подтипы в зависимости от добавок. Они обозначаются латинскими буквами A, B и C. После обозначения группы ставят косую черту, а за ней букву, обозначающую тип добавки, затем через тире букву, которой кодируют саму добавку. Например, ЦЕМ Н/А-И. Если добавок несколько, их обозначение указывается через тире, а вся группа берется в скобки: например: ЦЕМ IV/A (П-З-Мк).
Добавки в составе
Добавки и обозначение марок бетона с ними есть в таблице. Как видим, ЦЕМ I делают только из измельченного клинкера с небольшим количеством (не более 5%) технологических веществ. Больше всего модификаций и разновидностей у второй группы портландцемента.

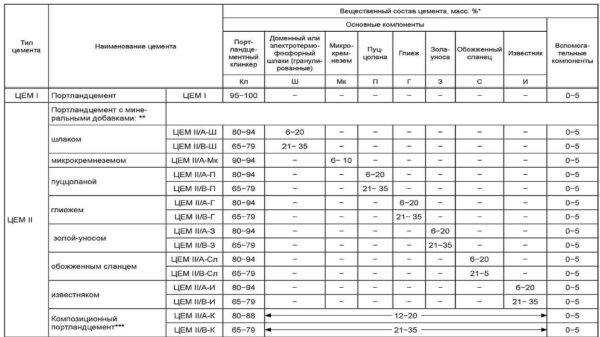

Марки портландцемента в зависимости от добавок в составе
Шлакопортландцемент и более низкие марки цемента тоже имеют добавки, но вариаций значительно меньше. Все добавки и присадки в маркировке отображаются заглавными буквами:
- Ш — гранулированные шлаки;
- Мк — микрокремнезем;
- П — пуццолана;
- Г — глиеж;
- З — зола;
- С — обожженный сланец;
- И — известняк.

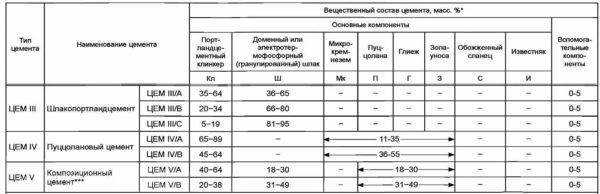

Марки цемента в зависимости от состава добавок
Чистый портландцемент — ЦЕМ I, всегда идет без дополнительных компонентов, так как он, по определению, иметь их не может. Рассмотрим несколько примеров маркировки других марок цемента. Если видим ЦЕМ II/В-Ш. Это значит, что перед нами портландцемент второго типа, то есть, с добавками. Об этом говорят буквы, которые стоят после косой черты. Буква «B» говорит, что количество добавок более 21%, а буква «Ш» — использован шлак. Надпись ЦЕМ III/C обозначает шлакопортландцемент с добавкой обожженного сланца. В общем, наверное, понятен способ расшифровки маркировки.

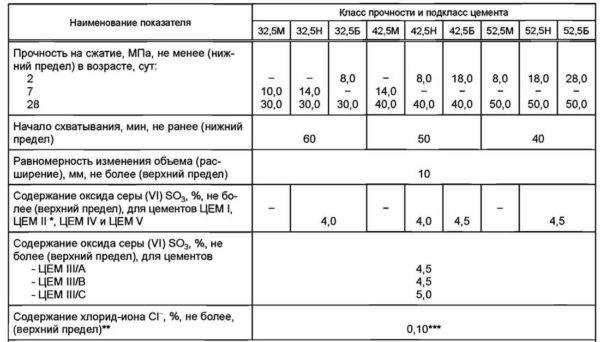

Класс по прочности на сжатие
В новом стандарте за составом должна указываться прочность на сжатие, которую в состоянии дать эта марка цемента. По ГОСТу существуют только три значения:
- 22,5 Н;
- 32,5 Н;
- 42,5 Н;
- 52,5 Н.
Обозначение и скорость набора прочности по стандарту для цемента разных марок
Прочность проверяется на 2, 7 и 28 сутки. Практически все цементы проверяют через 7 дней после затворения, а ЦЕМ III (шлакопортландцемент) проверяют через 2 суток. По скорости твердения марка цемента может быть:
- нормальнотвердеющей — обозначается буквой Н после класса прочности на сжатие;
- медленнотвердеющей — М;
- быстротвердеющей — Б.
График набора прочности цемента по новому стандарту в мПа
Вся эта информация отображается в маркировке. Например: ЦЕМ III/В-Ш 32,5М. Обозначает шлакопортландцемент с добавками типа В — гранулированным шлаком, прочностью на сжатие 32,5 М, медленнотвердеющий.
Новая маркировка смесей м400
Большинство российских производителей цементных смесей руководствуются вышеописанной маркировкой, но ведущие компании считают ее устарелой и используют новый способ из Европейского союза:
- ЦЕМ. Маркировка указывает на полную чистоту портландцемента и отсутствие в его составе добавок.
- ЦЕМII. Характеризуется наличием шлаковых добавок. С учетом их концентрации выделяют две разновидности: класса «А» (обладают 6-20% шлака), класса «В» (содержат 20-35% шлакового сырья).
https://youtube.com/watch?v=39EQ-YCF4mQ
С 2003 года производители цемента практикуют этот европейский стандарт, дополнительно указывая такие параметры, как продолжительность твердения и эксплуатационные свойства.
Виды и характеристики
Несмотря на то что ГОСТ на строительные цементы, изданный взамен ГОСТ 31108-2003, предполагает новое обозначение марок строительных смесей, многие до сих пор ориентируются на прежние цифры и буквы. Поэтому производители, стремясь облегчить потребительский выбор, указывают на упаковке следующую маркировку:
- М400 Д0 – не содержит никаких добавок и состоит только из клинкера. Для этой массы характерны высокая морозостойкость, средняя скорость затвердевания и деформация при усадке. Как правило, это смесь общестроительного назначения.
- М400 Д5 – содержит до 5% добавок, улучшающих водоотталкивающие свойства изделия и повышающие стойкость к коррозии. Рекомендуется для возведения несущих конструкций и перекрытий.
- М400 Д20 – в нем содержится до 20% активных добавок, позволяющих использовать его как для жилых, так и для промышленных помещений. Такой цемент используют и в России, и в Европе. Он обладает очень хорошей морозоустойчивостью и отлично подходит для подводных сооружений, поскольку является водостойким.
Как ни странно, но увеличение добавок в цементе приводит к снижению его стоимости. Наиболее дорогой считается марка М400 Д0, а более бюджетным вариантом – М400 Д20.
Существуют также специфические виды цемента, придающие изделию требуемые свойства. Например, сульфатостойкая композиция, позволяющая применять изделия из цемента в агрессивных средах и минеральных водах. Изделия с таким цементом обладают очень высокой стойкостью к водным средам. Такие смеси можно отличить по маркировке СС в названии марки.
Другим примером служит расширяющийся цемент, незаменимый для ремонта трещин в стенах, а также при склейке труб в шахтах и туннелях. Он заполняет трещины и швы и содержит добавки, которые при высыхании способствуют увеличению объема смеси. Тем самым восстанавливается герметичность изделия.
Другой его особенностью является низкая способность к деформации, а также огнестойкость. Обычно такой вид смеси используют для быстрой установки фундаментов, а также для ремонта подводных конструкций. Для быстросохнущих цементов используют добавочную букву «Б» в маркировке.
Конечно, специфичность добавки всегда ведет к увеличению цены цемента. Однако не стоит забывать, что такие добавки используются в небольших количествах и их применение оправдано экономически.
На характеристики цемента влияют условия и срок его хранения после производства. Например, насыпная плотность свежего цемента зависит от степени измельчения, но в среднем составляет 1000-1200 кг/м3. Если же хранить цемент в условиях, не соответствующих рекомендациям производителя, то он слеживается до плотности 1700 кг/м3, а при высокой влажности может весить до 3000 кг на куб. Это может привести к преждевременному твердению или к потере прочностных свойств бетона. Вместо массы для активного химического взаимодействия, получится инертная минеральная крошка.
Продается цемент при массе до 50 кг в прочных бумажных мешках. На упаковке четко указываются марка смеси, рекомендации по применению, а также номер партии и дата производства. Именно свежесть цемента является залогом качества будущих изделий. Поэтому следует выбирать упаковку с как можно более поздней датой выпуска.
Смотря на дату производства, следует учитывать, что каждые 3 месяца цемент теряет около 15% своих изначальных свойств. Если же при строительстве все же используется старый цемент, необходимо предусматривать его повышенный расход для получения бетона заданной прочности.
Также продается и насыпной технический цемент. Его удобнее приобретать для больших объемов работы. Стоимость его на 15-20% ниже, чем фасованного. Это связано и с отсутствием упаковки, и с большими объемами закупки. Тем не менее у насыпной смеси сложнее отследить дату изготовления, а, следовательно, и качество исходного материала.
Виды цемента марки 400
Вяжущее с маркой прочности М400 может быть произведено на основе разных компонентов, в зависимости от этого материал делится на несколько основных групп:
- Портландцемент (ПЦ) – самый распространённый тип, производимый на основе силикатов кальция (алита). Это метаморфические горные породы. Характеризуется среднесрочным твердением и высокими техническими характеристиками.
- Глиноземистый цемент (ГЦ или ВГЦ) производят на основе оксидов алюминия, кальция, железа и кремния по ГОСТ 969-91. Материал отличается ускоренным схватыванием и твердением. Подходит для срочного строительства, в том числе в зимнее время.
- Магнезиальный цемент (МГЦ) – это продукт измельчения клинкера с высоким содержанием магния. Отвердевший камень отличается высокой износостойкостью и плотностью.
- Пуццолановые цементы (ППЦ) делают из вулканических горных пород, тщательно измельченных до пылевидного состояния. Для производства подходят кремнеземитые и глиноземистые минеральные вещества, некоторые виды шлаков и летучая зола, обладающие значительной вязкостью.
- Шлаковый портландцемент (ШПЦ) – это вяжущее из клинкера и доменных или электротермофосфорных шлаков с количеством последних не более 20%. Такое вяжущее стоит дешевле классического, его применяют при необходимости обустройства конструкций в условиях агрессивных сред и минерализованных вод.
