Ремонт бетономешалок

Как заменить

Перед началом ремонтных работ необходимо отключить машинку от электрической сети, дабы избежать возможности удара током. После этого открутить шланги подачи и слива воды, немного потянув их вперед.

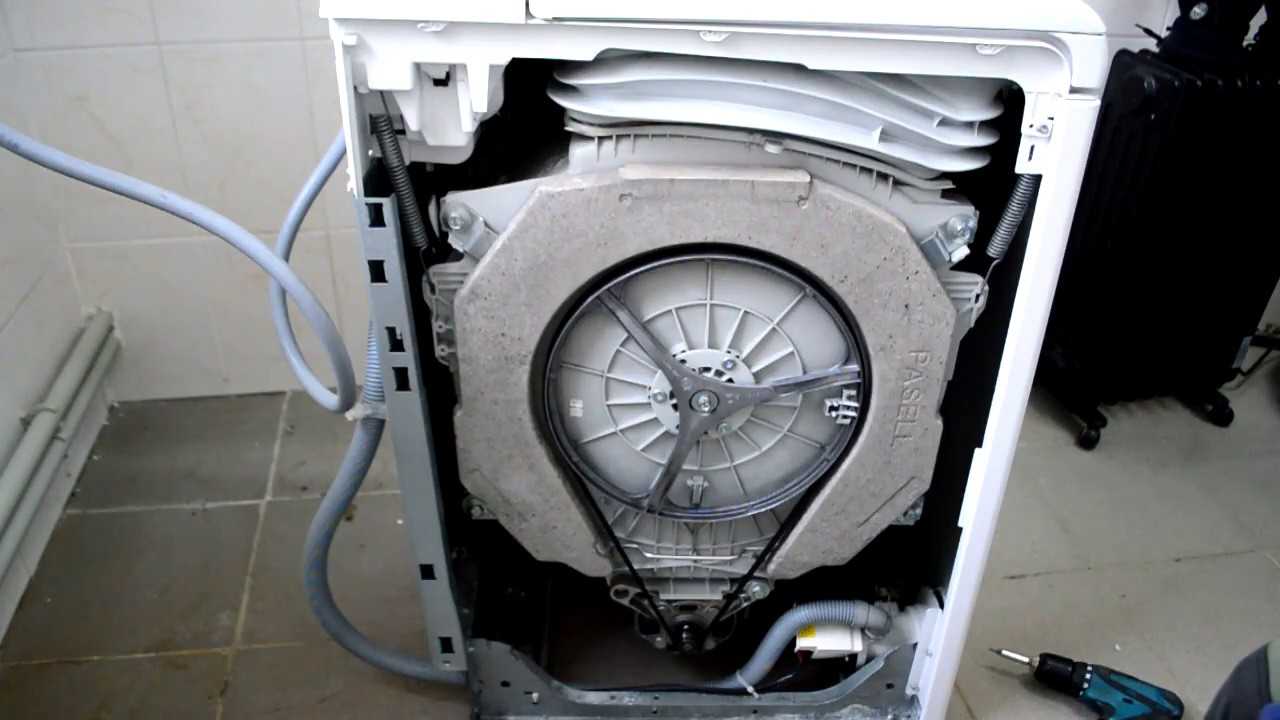

Демонтаж шкива и двигателя

Для решения проблемы износа сальников и подшипников следует снять мотор и шкив стиральной машинки. Для этого нужно предварительно снять ремень привода, прикрутив шкив и потянув ремень вперед.

После этого зафиксировать шкив, вставив в него крепкий штырь. Закрутить шкив можно в том случае, если выкрутить болт, который его закрепляет. С вала шкив снимается, если его немного раскачать и потянуть на себя. При этом не обязательно демонтировать ТЭН. Хотя, это самое время для того, чтобы рассмотреть, в каком состоянии находится ТЭН. Если на нем будет толстый слой накипи, ее лучше удалить.

Двигатель можно изъять, открутив болты, при помощи которых он крепится. При этом нужно снять патрубок. Выполнить это легче и проще через дно автомата, перевернув его на бок.

Демонтаж верхней крышки

С задней стороны машинки находятся 2 самореза, посредством которых крышка крепится к корпусу. Открутив их, крышка немного сместится назад. После этого ее можно поднять и снять.

Некоторые модели стиральной машинки Индезит оснащены специальными пластмассовыми защелками, которые крепят крышку. В данном случае достаточно отстегнуть их, что позволит снять верхнюю крышку.

Извлечение барабана

Следующим этапом по замене сальника и подшипников является демонтаж барабана. Для этого нужно достать и вытянуть бак, потянув его вперед. Все модели Іndesit оснащены баком цельной конструкции. Для того чтобы иметь возможность получить доступ до барабана, придется разделить бак на 2 части. Сделать это можно, распилив его при помощи болгарки или пилы для работы по металлу.

Перед тем, как приступить к распилу бака, нужно принять окончательное решение о том, как будет осуществляться его последующая сборка. Для этого на его поверхности нужно сделать несколько отверстий для болтов, при помощи которых бак можно будет собрать в цельную конструкцию.

Отсоединив барабан от бака, специалисты рекомендуют осмотреть его на предмет наличия повреждений. Кроме этого, следует проверить, в каком состоянии находится прокладка, расположенная под барабаном. Если она растянута и имеет трещины на поверхности, ее лучше заменить.

Извлечение и замена подшипников

Теперь пришло время менять сальник, выполняющий для подшипников защитную функцию. Для этого можно воспользоваться отверткой, поддев ею сальник. Не исключена возможность того, что сделать это будет сложно. Придется воспользоваться молотков и долото, аккуратно выбивая подшипники, постукивая по ним по кругу.

Если самостоятельно сделать это невозможно, придется обращаться в сервис, где при помощи специального оборудования манжету выпрессуют из подшипников.

После удачного извлечения манжет и подшипников, нужно вычистить и смазать место, где будут установлены новые детали. Для смазки рекомендуется использовать специальный герметик.

Приобретенные новые подшипники и манжету установить на прежнее место можно посредством использования молотка и деревянной колодки. В результате этого удастся существенно смягчить силу удара молотка, предупредив растрескивание подшипников и повреждение сальника. Основное направление удара рекомендуется направлять на края деталей. Сальник должен стоять на подшипниках. После этого остается собрать стиральную машинку Іndesit в обратном порядке.

Для того чтобы замена не обошлась слишком дорого, рекомендуется придерживаться таких правил работы:

  • операции со шкивом нужно выполнять аккуратно, без резких рывков. Его предварительно нужно легко раскачать в стороны, а затем потянуть вперед. В противном случае шкив можно поломать;
  • при длительной эксплуатации машинки ее болты могут прикипеть, что усложняет их выкручивание. Если прикладывать силу при выкручивании болтов, можно сорвать их головку. Дабы избежать этого следует на них брызнуть средством WD-40;
  • при демонтаже крышки бака можно оборвать провода термодатчика;
  • выполнять сборку стиральной машинки следует внимательно, не забывая о подключении всех датчиков.

Соблюдение этих простых правил поможет избежать дополнительных расходов на выполнение ремонтных работ.

Частые поломки

Бетономешалка — устройство, ремонт которой очень прост. В основном выходят из строя по причине износа слишком загруженных элементов или просто при неправильном использовании. Самыми загруженными, как правило, являются элементы привода. Нередко для ремонта бетономешалки требуются такие запчасти, как шестерни или подшипники. Они принимают на себя большую нагрузку, особенно в том случае, если нарушаются режим загрузки и скоростной режим.

Шестерни обычно приходят в негодность из-за неправильной эксплуатации устройства. К сожалению, многие владельцы бетономешалок убеждены в том, что механизм этого оборудования не нуждается в частой смазке, но это их большое заблуждение. Ведь при работе нагрузка на двигатель постоянно возрастает, так как основные компоненты бетонной смеси, которыми являются цемент и песок, имеют свойство прилипать к зубьям шестерни, застывать на них и оставаться на долгое время. В результате увеличивается трение, металл начинает быстро изнашиваться. Смазка призвана уменьшить трение и нагрузку на двигатель.

Типичные неисправности, признаки проявления, методика устранения

Несмотря на то, что конструкции бетономешалок разных производителей отличаются друг от друга, все они имеют довольно типичные неисправности.

Переключатель «старт-стоп»

Чаще всего ломается кнопка включения и выключения бетономешалки. Признаки неисправности: при нажатии на кнопку «пуск» барабан начинает вращаться, а при ее отпускании останавливается. Устраняем неисправность:

  • Снимаем защитный кожух блока электродвигателя (он обычно закреплен 4 или 6 саморезами).
  • Отсоединяем провода от контактов переключателя.
  • Снимаем переключатель с крышки кожуха.
  • При помощи мультиметра проверяем катушку электромагнита. Для этого ставим переключатель мультиметра в положение «измерение сопротивления». Один провод прибора подсоединяем к контакту «А1», второй – к контакту «8». Если тестер показывает «0», значит катушка электромагнита сгорела и переключатель необходимо просто заменить на новый. Если показания находятся в пределах 4-7 кОм, то, скорее всего, переключатель можно починить.

  • Нажимаем на маленькие боковые защелки переключателя и разбираем его на две половинки.
  • С помощью пинцета вынимаем из корпуса все контакты и аккуратно зачищаем их мелкой наждачной бумагой.
  • Собранный в обратном порядке переключатель устанавливаем на крышку защитного кожуха.
  • Подключаем провода.
  • Закрепляем кожух на блоке электродвигателя.
  • Производим пробное включение бетономешалки.

Как разбирать и собирать переключатель, подробно рассказано на видео:

Пусковой конденсатор электродвигателя

Явным признаком выхода из строя пускового конденсатора является следующее: при включении бетономешалки барабан не вращается, но если подтолкнуть его рукой, бетоносмеситель начинает работать. Такая неисправность довольно легко устраняется:

  • снимаем защитный кожух блока электродвигателя;
  • отключаем провода от конденсатора;
  • снимаем конденсатор (запах горелой пластмассы или вспучивание изоляции на корпусе говорит о том, что он пришел в негодность);
  • покупаем новый аналогичный конденсатор (емкость и рабочее напряжение должны соответствовать параметрам сгоревшего);
  • устанавливаем новый;
  • подключаем провода;
  • ставим защитный кожух на место и тестируем отремонтированный бетоносмеситель.

Ремень и шкив привода

Если при включении слышен шум работающего двигателя, а барабан не вращается, то это признак того, что либо ремень порвался, либо шкив проворачивается на валу.

Замена ремня:

  • ослабляем болты крепления электродвигателя;
  • надеваем новый ремень сначала на вал двигателя, а затем на шкив;
  • обтягиваем болты крепления электродвигателя (эту операцию необходимо производить вдвоем, так как придется одновременно оттягивать двигатель вниз и обжимать болты);
  • сборку производим в обратном порядке.

Замена шкива:

  • снимаем кожух электродвигателя и отсоединяем провода от электромагнитного пускателя;
  • ослабляем болты крепления электродвигателя и снимаем ремень;
  • снимаем стопорное кольцо с вала и шкив;
  • устанавливаем новый шкив и фиксируем его стопорным кольцом;
  • ставим на место ремень и защитный кожух (предварительно подсоединив все провода).

Венечная и ведущая шестерни

Если бетономешалка работает с рывками, то это говорит об износе или о сколах на шестернях (венечной, ведущей или на обеих одновременно).

Для замены венечной шестерни секторного типа не требуется разбирать бетономешалку. Просто меняем венец сектор за сектором.

  • отсоединяем емкость от траверсы;
  • снимаем старую венечную шестерню;
  • устанавливаем новый венец;
  • удаляем стопорное кольцо, фиксирующее рабочую шестерню на валу;
  • снимаем старую рабочую шестерню (не потеряйте шпонку, которая вставляется в углубления вала и шестеренки);
  • насаживаем новую рабочую шестерню, вставляем шпонку и фиксируем шестерню стопорным кольцом.

Как собрать бетономешалку: в обратном порядке, уделяя особое внимание установке регулирующих шайб на вал крепления емкости к траверсе. После замены шестеренок рекомендуется отрегулировать плотность зацепления

Типичные поломки бытовых агрегатов

Чтобы разобраться в возникшей неисправности, нужно рассмотреть самые распространенные из них и причины их возникновения.

Вот перечень частых неполадок:

  • В бак машинки не заливается вода – это значит, что неисправными могут быть нагревательный элемент, либо впускной клапан, либо насос для слива, или это может не работать реле давления;
  • Машина не включается – не очень плотно закрыт люк, не работает система блокировки или кнопка “Пуск”, обрыв в сетевом шнуре, плохой контакт. Также это могут быть и более серьезные проблемы, такие как поломка ТЭНа или двигателя;
  • Не вращается барабан при работающем моторе – порвался приводной ремень, изношены подшипники или щетки двигателя. Возможно, что в зазор между барабаном и баком попал посторонний предмет;
  • Вода не сливается – эта проблема означает засорение в сливном шланге, либо в фильтре стиральной машинки, либо в системе канализации;
  • Люк машины не открывается – неисправность системы блокировки, либо повреждена ручка;
  • Утечка воды – возникает при разгерметизации швов или деталей машинки, а также протекании сливного шланга или насоса;
  • Самослив воды – если вода сливается, еще не успев набраться, то это или проблема с подключением или неисправность системы управления;
  • Проблемы с отжимом – не работает кнопка “Отключение отжима”, проблемы со сливом или с электромотором стиралки;
  • Необычные для стирки звуки – изношены подшипники и сальник. Их придется сменить, а возможно, потребуется и замена барабана;
  • Большая вибрация может быть вызвана большим количеством загруженного белья или неправильной установкой прибора;
  • Проблемы с системой управления – окислились клеммы на кнопках или произошло замыкание контактов по причине попадания воды.

Далее будут рассмотрены методы их починки своими руками, ведь не всегда есть возможность вызова мастера. А для этого необходимо располагать набором нужных инструментов.

Перечень наиболее распространенных неполадок, случающихся в работе стиральной машинки Самсунг, есть в руководстве, приложенном производителем к изделию. Там же часто можно найти метод устранения проблемы

Прежде чем начинать ремонт, нужно удостовериться, все ли инструменты из данного списка имеются в наличии:

  • плоская и крестовая отвертки или шуруповерт;
  • набор гаечных ключей;
  • пассатижи, клещи, кусачки;
  • пинцеты – удлиненный и изогнутый;
  • мощный фонарь;
  • зеркальце на длинной рукоятке;
  • паяльник;
  • газовая горелка;
  • небольшой молоток;
  • нож.

Кроме перечисленных инструментов вам могут понадобиться магнит для вытаскивания мелких металлических предметов, оказавшихся внутри машины, длинная металлическая линейка для выравнивания барабана, мультиметр или индикатор напряжения.

Набор самых необходимых для ремонта приспособлений понадобится для проведения ремонтных операций, доступных для домашнего умельца. Большую часть инструментов можно найти в домашнем хозяйстве, остальные позаимствовать у друзей

Но это еще не все, помимо необходимого набора приборов потребуется приобретение следующих расходных материалов для ремонта:

  • герметик;
  • суперклей;
  • изоляционная смола;
  • материалы для пайки – канифоль, флюс и т. д.;
  • провода;
  • хомуты;
  • токовые предохранители;
  • жидкость для снятия ржавчины;
  • изолента и скотч.

Иногда мультиметр не нужен, достаточно включить машину в сеть и выбрать режим с высокой температурой воды. По работе квартирного электросчетчика бывает легко понять, поступает ли электропитание на нагревательный элемент.

Порядок работ

Замена подшипника гравитационной бетономешалки – процесс не очень сложный и состоит из двух этапов.

Разборка

Цель этого этапа – снять старые подшипники:

Переворачиваем емкость бетоносметителя так, чтобы траверса оказалась сверху конструкции. С помощью гаечного ключа откручиваем болт, крепящий вал бетономешалки к траверсе. Убираем шайбу и гровер, снова вкручиваем этот болт в вал (во избежание повреждения резьбы). Через проставку подходящего диаметра аккуратными ударами выбиваем вал из траверсы и отсоединяем барабан от станины. Снимаем с вала регулировочные шайбы.

Внимание! Потеря хотя бы одной регулировочной шайбы нарушит правильность контакта основной шестерни с венцом, что может привести к чрезмерной нагрузке на двигатель, его перегреву и выходу из строя

  • Отсоединяем опору от емкости. Как показывает практика, гайки крепежных болтов, которые находятся с внешней стороны барабана, сильно ржавеют, так как производство бетонной смеси происходит с применением воды и при повышенной влажности. Для облегчения откручивания крепежных болтов применяем «жидкий ключ» (WD40), который распыляем на болты. Через 5-10 минут пробуем их открутить. Если такой метод не помогает, срезаем старые гайки болгаркой.
  • Отделяем опору чаши от барабана и разъединяем ее на две составные части (в которых и сделаны углубления – посадочные места для подшипников). Для этого трубой (или проставкой) подходящего диаметра выбиваем вал вместе с подшипниками из половинок опоры барабана.
  • Старые подшипники снимаем с вала при помощи трехлапового съемника или тисков.

Сборка

Цель этого этапа – установить новые подшипники:

  • Вал очищаем от грязи и ржавчины бензином или растворителем, после чего на него запрессовываем новые подшипники с помощью съемника. В случае его отсутствия эту операцию производим путем аккуратного обстукивания внутренних обойм подшипников равномерно по окружности через кусок трубы или деревянный брусок.
  • Вал с запрессованными подшипниками аккуратно забиваем в нижнюю половину опоры. После этого на верхний подшипник одеваем вторую половинку. Посадочные места предварительно смазываем литолом (это упростит процесс опрессовки).

  • После этого опору с опрессованным валом крепим к емкости с помощью болтов, шайб, гроверов и гаек. Чтобы предотвратить проворачивание болтов внутри барабана их надо удерживать с помощью гаечного ключа. Поэтому для осуществления этой операции вам понадобится помощник. Перед установкой опоры по всему ее периметру в местах контакта с барабаном наносим слой силиконового герметика (для повышения герметичности и защиты подшипников от влаги).
  • Насаживаем на вал корректирующие шайбы, затем вставляем его в отверстие траверсы и фиксируем прижимным болтом через шайбу и гровер.

После этого производим тестовое включение бетономешалки без нагрузки, чтобы проверить является ли зацепление ведущей шестерни с венцом достаточным.

Как поменять подшипник на бытовой бетономешалке видео:

Признаки неисправности

Определить наличие неисправностей нетрудно: если прибор сломался, он будет работать некорректно.

Если испорчен ременной привод, ремень будет постоянно слетать. Мотор будет работать (можно расслышать характерное гудение). Барабан запустить, однако, не получится. При неисправностях в подшипнике скорость вращения сильно замедлится, окажется недостаточной для правильной работы прибора.

Запуск будет слишком медленным, будет раздаваться нехарактерное гудение вместо жужжания при включении. Если испорчен конденсатор электродвигателя, двигатель будет гудеть после запуска, но вращаться не начнет.

Несмотря на то, что конструкции бетономешалок разных производителей отличаются друг от друга, все они имеют довольно типичные неисправности.

Чаще всего ломается кнопка включения и выключения бетономешалки. Признаки неисправности: при нажатии на кнопку «пуск» барабан начинает вращаться, а при ее отпускании останавливается. Устраняем неисправность:

  • Снимаем защитный кожух блока электродвигателя (он обычно закреплен 4 или 6 саморезами).
  • Отсоединяем провода от контактов переключателя.
  • Снимаем переключатель с крышки кожуха.
  • При помощи мультиметра проверяем катушку электромагнита. Для этого ставим переключатель мультиметра в положение «измерение сопротивления». Один провод прибора подсоединяем к контакту «А1», второй – к контакту «8». Если тестер показывает «0», значит катушка электромагнита сгорела и переключатель необходимо просто заменить на новый. Если показания находятся в пределах 4-7 кОм, то, скорее всего, переключатель можно починить.
  • Нажимаем на маленькие боковые защелки переключателя и разбираем его на две половинки.
  • С помощью пинцета вынимаем из корпуса все контакты и аккуратно зачищаем их мелкой наждачной бумагой.
  • Собранный в обратном порядке переключатель устанавливаем на крышку защитного кожуха.
  • Подключаем провода.
  • Закрепляем кожух на блоке электродвигателя.
  • Производим пробное включение бетономешалки.

Особенности бетономешалки гравитационного действия

Сейчас на рынке встречается множество разновидностей бетономешалок. На выбор оборудования влияют определённые данные. Они классифицируются по признакам назначения агрегата, объёма ёмкости, типа мотора и удобства использования.


Бетоносмесители гравитационного смешивания

В бытовых условиях, чаще всего используют бетономешалки гравитационного типа и называют «груша». Это оборудование состоит из основных частей: барабан, фиксатор, механизм поворота, каркас, траверса, электрическая и ходовая части.


Чертеж бетономешалки

В барабан загружают ингредиенты смеси, и он начинает вращаться. Компоненты раствора под воздействием силы тяжести начинают перемешиваться. Чтобы обеспечить качественное размешивание работают лопасти как миксер.


Работа с бетономешалкой

Такая бетономешалка отлично размешивает и позволяет готовить лёгкие и тяжёлые растворы. Подобное оборудование хорошо подходит для дачи.

Типичные неисправности

Бетономешалки выпускают различные производители, они могут отличаться конфигурацией, но поломки у всех устройств подобного типа одинаковые. Рассмотрим типичные неисправности бетоносмесителей.

Кнопка «пуск-стоп». Чаще всего выходит из строя этот переключатель. Бывает, нажимая на «старт», при отпускании этой кнопки барабан перестаёт крутиться.
Если включаете бетономешалку, а она не начинает работу, возможно, проблема в конденсаторе электродвигателя. Попробуйте подтолкнуть барабан рукой – запуск должен произойти.
Проблемы в работе техники могут возникнуть при оторванном ремне либо когда требуется замена шкива

В таких случаях агрегат включится и будет шуметь, но барабан не будет вращаться.
Бетономешалка может работать с рывками – обратите внимание на шестерни. Скорее всего, потребуется замена венечной либо ведущей шестерни

Возможна замена подшипника.
Барабан крутится в обратную сторону – проверьте электрику, наверняка произошел сбой в электрической части механизма.

Остановимся подробно на ремонте вышеописанных неисправностей.

Ведущая шестерня

Бетономешалка работает, крутит, и чтобы продлить жизнь ведущей шестеренки и венцам, необходимо привыкнуть к тому, что перед началом смены нужно все эти вещи нужно густо смазать литолом. Переворачиваем чашу горловиной вниз, включаем мешалку и лопаткой намазываем на венцы литол. Мешалка довольно урчит, почавкивая и тем самым показывая, что ей сейчас хорошо))))

Читать также: Испытания монтажных поясов периодичность

Шутки шутками, а рано или поздно шестеренка превратится вот в это:

Начнет проскакивать по зубцам венца и доставлять массу не очень приятных впечатлений. Пришло время ее менять! Где купить не знаю, я беру прямо на заводе в Лебедяни, благо он от нас недалеко. Шестеренка имеет 12 зубцов и внутреннее отверстие под вал 14 мм в диаметре.

Замена! При определенной сноровке чашу снимать не нужно, достаточно ключом на 10 открутить фиксирующий болт,

снять шайбу и вытащить шестеренку. Аккуратно! Там есть маленькая шпонка, вот ее нужно не потерять. Это на фотке сверху все так легко и доступно, потому как груша снята, а если грушу снимать лень, то необходимо проявить смекалистость и задействовать всю работу мелкой моторики пальцев рук, чтобы её оттуда выудить. Но это реально! Проверено! Раза 4 уже.

Шкив сделан из пластика. Вал, на который этот шкив одевается, круглый и фрезерован одной стороны. Так вот, вся беда в том, что когда отверстие на шкиве полностью становится круглым, он свободно проворачивается на вале. Соответственно мотор крутится, шкив крутится, а вал нет((((

Казалось бы, ну чего его менять, этот шкив? Снял крышку с коробки мотора, как при замене ремня, снял ремень и снял шкив. Он вроде болтается, но не снимается, хоть ты тресни. А дело вот в чем: шкив с обратной стороны коробки крепится стопорным кольцом, так что прилагать усилия к его съему без снятия коробки с мотором смысла особого не имеет. Посему, откручиваем две гайки и снимаем два болта, которые держат коробку на раме. Коробка снимется вместе со шкивом и останется голый вал. Теперь остается разжать и снять стопорное кольцо. Шкив выпадет сам. Совершенно неясно, почему нельзя делать шкив не из металла, но краем уха я слышал, что на современных СБР-132 уже начали делать металлические. Но это слухи.

Если уж вы сняли всю коробку и увидели вал, то ничего не стоит проверить его на предмет износа подшипников. Пальцами проверните вал, сделайте несколько оборотов, если все нормально, то меняйте шкив и собирайте все обратно, если что-то заедает и вал крутится неравномерно, поздравляю))) вы попали на замену подшипников. Читаем следующий пункт.

Виды ремонтных работ

Ремонт кнопки

Если кнопка вышла из строя, в первую очередь следует прочистить ее.

Кнопки в бетономешалках – магнитные пускатели, а не просто конструкция вкл/выкл. Это обеспечивает безопасность работы, потому что при внезапном отключении электропитания машина остановится, а при включении – не заработает неожиданно, тем самым навредив кому-то.

Если кнопка пришла в негодность, не спеша снимите кожух (открутив саморезы, которые его удерживают), собственно кнопку. Просмотрите деталь, при необходимости – зачистите контакты. Также разберите и кнопку, почистив ее внутри.

Ремонт ремня

Иногда может случиться, что мотор работает, а емкость – нет (не происходит вращений). В этом случае причина может оказаться в ремнях. Снимите защитную крышку электропривода и оцените ситуацию. Чаще всего ремешок просто соскальзывает – в этом случае его нужно надеть на место. Иногда, даже если ремень цел и не оборван, он может быть непригодным к дальнейшей эксплуатации. Значит, не обойтись без покупки нового. Чтобы поставить его, ослабьте болты, прикрепляющие мотор (их два), поставьте ремень. Начинайте с мелкого шкива (около мотора), постепенно переходя к большому. Желательно воспользоваться чьей-то помощью – справиться своими силами весьма сложно, потому что нужно оттягивать движок и сразу – затягивать болты. Действия происходят одновременно.

Ремонт ведущей шестерни и венцов

Перед тем, как заменить шестерню и венцы, их нужно попытаться реабилитировать – хорошенько смазать литолом. Переверните чашу вниз горловиной. Включите бетономешалку и лопаткой намажьте венцы.

Если же шестерня проскакивает по зубчикам венца, ее пора менять. Состоит шестеренка из 12 зубчиков и отверстием (диаметром 14 мм) – под вал. Открутите фиксирующий болт (поможет ключ на 10), снимите шайбу и вытащите шестерню. Внимательно следите за тем, чтобы не потерялась шпоночка (она маленькая, находится в шестерне). Шпонку наденьте на новую шестеренку и верните ее на место, проделав действия в обратном порядке.
