Замена диска на болгарке с обычной гайкой и ключом быстро надоедает, особенно когда за один день нужно несколько раз переходить от отрезного круга к зачистному. Гайка прикипает, ключ теряется, а отверстия под него на фланце срываются. Быстрозажимная гайка решает эту проблему: диск снимается и устанавливается за несколько секунд, часто без всякого инструмента. Разберёмся, как устроено такое приспособление и как сделать быстрозажимную гайку для болгарки своими руками в домашней мастерской.
Зачем нужна быстрозажимная гайка
Штатная прижимная гайка затягивается ключом с двумя штифтами. Во время работы диск создаёт нагрузку, а при торможении шпинделя гайка дополнительно подтягивается по инерции. В итоге отвернуть её вручную почти невозможно, и приходится бить по ключу или греть крепёж. Быстрозажимная гайка устроена иначе, и у неё несколько преимуществ:
- экономия времени — смена круга занимает секунды, а не минуты;
- меньше повреждений — не срываются шлицы и не деформируется фланец;
- удобство в тесных местах — не нужен ключ, достаточно пальцев;
- сохранность инструмента — нет ударов по ключу, которые отдают в редуктор.
Заводские модели стоят недёшево, поэтому многие мастера предпочитают изготовить аналог самостоятельно, особенно если под рукой есть токарный станок или знакомый токарь.
Как устроена быстрозажимная гайка
Принцип прост: гайка накручивается на шпиндель от руки и прижимает диск через плоскую торцевую поверхность. Чтобы её не заклинивало, ключевую роль играет конструкция упора. В заводских вариантах между корпусом и диском стоит подпружиненное кольцо или опорная шайба, которая при остановке вращения не передаёт на резьбу весь момент инерции. Поэтому гайка затягивается усилием пальцев, но при работе держится надёжно, потому что вращение шпинделя само поджимает её в рабочую сторону.
Основные элементы любой такой гайки:
- корпус с внутренней резьбой, совпадающей со шпинделем (чаще всего М14 с шагом 2 мм, у крупных машин встречается М16 или М14 с другим шагом);
- рифлёная или шестигранная наружная поверхность для захвата рукой;
- гладкая опорная плоскость, перпендикулярная оси резьбы;
- центрирующий поясок, входящий в посадочное отверстие диска.
Точность изготовления здесь важнее всего: перекос плоскости даст биение круга, а оно опасно и для инструмента, и для оператора.
Какие бывают конструкции для самостоятельного изготовления

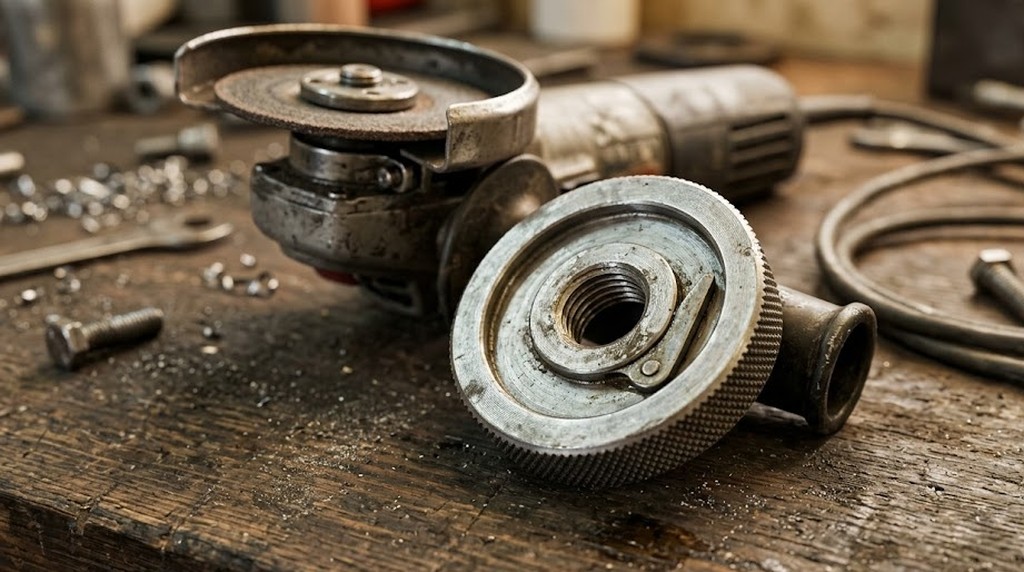

Гайка с накаткой
Самый простой вариант: цельный стальной корпус цилиндрической формы с накаткой по наружному диаметру. Диаметр обычно 40–45 мм, чтобы было удобно держать пальцами. Это базовая конструкция, которую легко выточить, и именно с неё стоит начинать.
Гайка с опорным кольцом
Более продуманный вариант: к корпусу добавляется отдельная опорная шайба из закалённой стали или латуни, свободно сидящая на центрирующем пояске. Она не вращается вместе с резьбовой частью при подтяжке, поэтому диск не проворачивается и не затягивается слишком сильно. Такой узел сложнее, но гайка снимается заметно легче.
Гайка с подшипником
В продвинутых самоделках между корпусом и прижимной шайбой ставят упорный подшипник. Усилие распределяется равномерно, а трение при затяжке минимально. Подобная гайка требует аккуратной сборки и хорошего подбора деталей, зато служит долго.
Материалы и инструменты
Для изготовления простой версии понадобится:
- круглый пруток или шестигранник из конструкционной стали (например, Ст45) диаметром 40–50 мм;
- метчик под резьбу вашей болгарки (М14х2 для большинства моделей на 115–150 мм) и воротка;
- сверло подходящего диаметра под резьбу (для М14х2 — 12 мм);
- штангенциркуль, угольник и маркер;
- токарный станок, а при его отсутствии — болгарка, дрель и напильники;
- накатной ролик или напильник для рифления поверхности;
- смазка для резьбы и мелкая наждачная бумага.
Не используйте мягкие сплавы, алюминий и случайный крепёж: гайка должна выдерживать высокие обороты и переменные нагрузки. Перед началом работы обязательно измерьте резьбу шпинделя и посадочный поясок вашей машины, не полагаясь на «стандартные» размеры.
Пошаговое изготовление гайки с накаткой
- Подготовьте заготовку. Отрежьте кусок прутка длиной 18–22 мм и зачистите торцы. Торцы должны быть параллельны друг другу.
- Просверлите отверстие. Закрепите заготовку в тисках или в патроне станка и сверлите строго по центру. Ось отверстия не должна уходить в сторону.
- Нарежьте резьбу. Метчиком с смазкой пройдите отверстие насквозь, периодически откручивая на пол-оборота назад для отвода стружки. Резьба должна идти ровно, без перекоса.
- Обточите наружную поверхность. Доведите диаметр до нужного значения, выточите центрирующий поясок высотой около 2 мм и диаметром, соответствующим посадочному отверстию дисков (обычно 22,2 мм).
- Выровняйте опорную плоскость. Торец, который прижимает круг, должен быть идеально ровным. Проверьте его линейкой на просвет.
- Нанесите накатку. Роликом или напильником сделайте рифление по наружной поверхности. Оно предотвратит проскальзывание пальцев.
- Снимите заусенцы и смажьте резьбу. Слегка притупите кромки и нанесите тонкий слой смазки.
Если вы делаете варианты с отдельным опорным кольцом, шайбу изготавливайте из стали с твёрдостью выше, чем у корпуса, и обязательно проверяйте её свободное вращение на пояске без заеданий.
Проверка и безопасность
Самоделка допускается к работе только после тщательной проверки. Закрутите гайку на шпиндель без диска и убедитесь, что она идёт плавно, без заедания. Затем установите старый ненужный круг и включите болгарку на холостом ходу на несколько секунд, защитившись щитком и расположив корпус так, чтобы вы не стояли в плоскости вращения диска. Обратите внимание на:
- отсутствие вибрации и биения;
- ровный ход резьбы без хруста;
- надёжное удержание круга без проворачивания на фланце;
- отсутствие нагрева гайки после минуты работы.
Не снимайте защитный кожух, используйте только диски, рассчитанные на частоту вращения вашей машины, и всегда работайте в очках и перчатках. Если гайка стала плохо держать или на резьбе появились задиры, её следует заменить, а не «дорабатывать». Подробнее о подборе оснастки читайте в материале про шлифовальные круги для болгарки по металлу.
Типичные ошибки и практические советы
- Неподходящий шаг резьбы. Прежде чем резать, проверьте резьбовым шаблоном или примеркой на шпиндель с исправной штатной гайкой.
- Слишком большой диаметр. Крупная гайка мешает рабочей зоне и ухудшает доступ в углах. Оптимально 38–45 мм.
- Отсутствие смазки. Резьба без смазки быстрее изнашивается и подклинивает от нагрева.
- Затяжка пассатижами. Быстрозажимная гайка рассчитана на ручное усилие. Если приходится брать инструмент, значит, конструкция выбрана неправильно.
- Использование на тонких отрезных кругах с большим усилием. Для таких работ достаточно лёгкой подтяжки, чрезмерная затяжка деформирует круг.
Если вы собираете собственную мастерскую и делаете оснастку для болгарки, пригодится и самодельная стойка для болгарки: вместе с удобной гайкой она заметно повышает точность и скорость работы.
Вывод
Быстрозажимная гайка для болгарки своими руками — посильный проект, который даёт ощутимую пользу в повседневной работе. Достаточно качественной стали, точного метчика и внимания к плоскости опоры, чтобы получить надёжное приспособление. Начните с простой конструкции с накаткой, тщательно проверьте её на холостом ходу, а по мере опыта переходите к вариантам с опорным кольцом или подшипником. Главное правило остаётся неизменным: безопасность выше скорости, поэтому не экономьте на проверке и контроле состояния крепежа.
