Бензиновые генераторы для дачи: критерии выбора и модели

Как выбрать бензогенератор?

Прежде чем выбрать генератор для газового котла отопления нужно понять, на какой период необходимо резервировать электроэнергию.

Ситуации, в которых может потребоваться бесперебойное питание газового котла:

  1. Регулярные кратковременные (до 2 часов) отключения питания. Они могут быть связаны с изношенностью сети либо превышением лимита потребления.
  2. Во время ликвидации незначительных аварий, проведения плановых работ, подключения новых потребителей. Электроэнергия может отсутствовать до шести часов.
  3. Аварийное отключение после коротких замыканий или поломки в КТП. Срок решения проблемы — до 24 часов.
  4. Отключения вследствие сложных погодных условий. Быстрое реагирование ремонтных бригад невозможно. Срок — до трех дней.

Следующий шаг — выбор конкретной модели.

Основными критериями для выбора бензогенератора являются:

  • стоимость;
  • мощность;
  • уровень шума;
  • предельная длительность работы;
  • качество выходного тока.

Чтобы определить, какой генератор нужен для современного газового котла, следует детально проанализировать каждый пункт.

Мощность — для выбора по данному параметру следует знать мощность газового котла. Если планируется подключение других приборов, учитывается их суммарная мощность. К полученному значению следует прибавить 20-30%.

Дефицит активной генерируемой мощности в энергосистеме может приводить к падению частоты питающего напряжения

Определяя габариты, нужно оценить площадь помещения. Чем компактнее модель, тем выше ее стоимость. Газовые котлы импортного производства требовательны к качеству подаваемого тока.

В этом случае нужен прибор, способный генерировать стабильное напряжение требуемых параметров. Уровень шума большинства генераторов во время работы до 80 децибел. У инверторных моделей этот показатель ниже.

Рекомендации: не стоит выбирать дешевые генераторы. Это сомнительная экономия, поскольку некачественное оборудование гарантированно приведет к тому, что газовый котел быстро выйдет из строя.

При выборе генератора следует учитывать все факторы. Чем чаще и на более длительный срок происходит отключение электричества, тем больше работы предстоит генератору.

Подготовка к подключению

Любая ответственная работа не может быть выполнена качественно без должной подготовки. Это особенно касается резервного питания. Перед приобретением какого-либо генератора, необходимо определиться с основными пунктами в отношении резерва. Среди них можно выделить:

  • необходимая номинальная мощность;
  • частота отсутствия электричества;
  • место установки генератора;
  • тип генератора;
  • мощность генератора;
  • дополнительные функции резервного источника.

Первым делом необходимо определить минимальную требуемую нагрузку в условиях отсутствия центральной сети питания. Чтобы было проще это сделать, необходимо выписать на листок бумаги приборы, который должны функционировать без перебоев. В список следует внести:

  • холодильник;
  • морозильную камеру;
  • системы охраны;
  • систему отопления;
  • систему водоснабжения;
  • освещение.

В случае когда отключения являются периодическими с высокой частотой, тогда дополнительно учитывается мощность таких приборов:

  • электрическая плита;
  • бойлер;
  • системы телекоммуникации.

В первом варианте общая мощность потребления будет примерно следующей:

  • холодильник – 0,5 кВт;
  • морозильная камера – 0,5 кВт;
  • система отопления – 0,1 кВт;
  • система водоснабжения – 1 кВт.
  • освещение – 0,5 кВт.

Суммарное потребление в этом случае составит примерно 2,5 кВт, но следует учитывать дополнительные нагрузки, которые могут быть оказаны во время функционирования оборудования. Например, все перечисленные системы выше, кроме освещения, имеют двигатели. Во время запуска двигателя образуются пусковые токи. В некоторых случаях потребление возрастает в несколько раз, поэтому стоит сделать запас минимум в 30% мощности. То есть мощность резерва в номинале должна составлять не менее 3,3 кВт.

Обратите внимание! Охранные системы чаще всего имеют собственный источник бесперебойного питания, также их потребление настолько невелико, что их можно не учитывать в общей нагрузке.

При необходимости полной нагрузки на резерв необходимо учесть:

  • электрическая плита – 3,2 кВт;
  • бойлер – 2 кВт;
  • стиральная машинка – 2 кВт;
  • системы телекоммуникации – 0,5 кВт.

Общая цифра находится на уровне 6,5 кВт. Лучше дополнительно сделать запас на уровне 9 кВт. Это необходимо на тот случай, когда потребуется запуск нескольких высокомощных приборов одновременно. Например, при работающей машинке будет включаться холодильник, морозильная камера и насос.

После того как была определена номинальная и максимальная нагрузка, важно выбрать место, где будет находиться генератор. Лучше если он будет установлен стационарно, т. к

придется постоянно вытаскивать его, подключать и запускать, что не очень удобно, особенно когда на улице непогода. Идеальным решением будет постройка отдельного подсобного помещения. Под нужды установки генератора подойдет и гараж. Помещение должно иметь достаточную площадь, а также свободный приток воздуха, без которого двигатель не сможет нормально функционировать. Также стоит позаботиться об удалении отработанных газов. Обычно для этого достаточно отверстия в стене, в которое выводится патрубок от выхлопной трубы

к. придется постоянно вытаскивать его, подключать и запускать, что не очень удобно, особенно когда на улице непогода. Идеальным решением будет постройка отдельного подсобного помещения. Под нужды установки генератора подойдет и гараж. Помещение должно иметь достаточную площадь, а также свободный приток воздуха, без которого двигатель не сможет нормально функционировать. Также стоит позаботиться об удалении отработанных газов. Обычно для этого достаточно отверстия в стене, в которое выводится патрубок от выхлопной трубы.

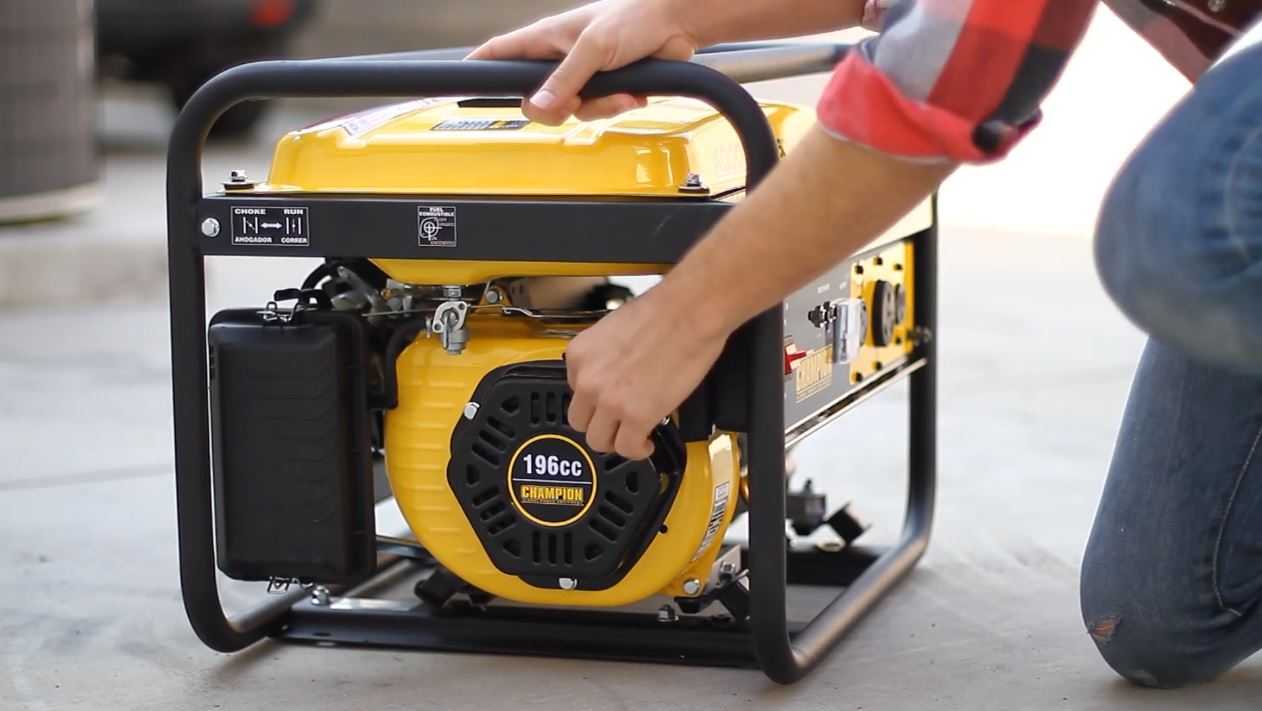

Следующим шагом будет определение системы запуска генератора. Она может быть:

  • ручной;
  • полуавтоматической;
  • автоматической.

Самой удобной среди перечисленных систем является автоматическая система запуска. В этом случае от пользователя не требуется никаких действий. Как только пропадает питание, осуществляется запуск генератора. Полуавтоматическая система требует некоторого вмешательства пользователя. При ручной системе запуска придется выполнить все необходимые действия по переключению источника, а также по запуску генератора. В зависимости от выбранной системы будет зависеть схема подключения. Самой сложной она является для автоматического способа ввода резерва.

Как подключать нельзя?

Если неправильно подсоединить генератор к сети дома, то может возникнуть пожар. Чтобы этого не произошло:

  • Не используйте два автомата, один из которых – от бензогенератора, а другой – от центральной сети. Большой риск запитать дом сразу от двух источников;
  • Нельзя питать приборы от бензогенератора методом «розетка-розетка». Если нагрузка будет выше, чем может выдержать розетка, то она выйдет из строя, как и вся проводка в доме.

Бензиновый генератор решает проблемы с подачей электроэнергией. С его помощью вы не ощутите перебоев в подаче электричества, или получите возможность пользоваться благами цивилизации вдали от нее. Однако подключение его к дому – дело, которое по силам не всем. Уверены ли вы, что сможете подсоединить агрегат безопасным образом? Если нет, закажите услуги профессионалов. Жизнь стоит дороже.

Примеры расчёта

Допустимый ток для кабелей и проводов:

Пример 1. Расчет для однофазной сети напряжением 220В.

Чаще всего, многоквартирные дома запитываются от однофазной  сети с напряжением 220В. Допустим, суммарная мощность домашних электроприборов с учетом дополнительных 5% — «запаса прочности», составляет 7,6 кВт (усредненный показатель электронагрузки в квартире) – теперь можно приступать к выбору материала кабеля.

Для этого находим значение ближайшего подходящего сечения кабеля в соответствующей таблице издания «Правила устройства электроустановок» (Таблица 2), в нашем случае он составит:

  • 4 мм кв. для меди (рассчитан на длительные нагрузки в 8,3 кВт);
  • 6 мм. кв. для алюминия (рассчитан на длительные нагрузки 7,9 кВт);
  • 6 мм. кв. для алюмомеди (см. раздел советы профессионалов);

Пример 2. Расчет для трехфазной сети напряжением 380В.

В данном случае, подключение осуществляется к одной из 3-х фаз и общему «нолю» – данное правило касается исключительно однофазных приборов,  которых в современном доме подавляющее большинство.

Не стоит забывать и про трехфазную домашнюю технику – насосы, сварочные аппараты, двигатели, и т.д., при подключении которой нагрузку требуется равномерно распределить между 3-мя фазами (7,6 кВт / 3-и фазы = 2,6 кВт на фазу).

Поэтому при подключении нагрузки к 3-х фазной сети, значение суммарной мощности умножается на специальный коэффициент, благодаря чему происходит уменьшение значения сечения. Например, подключая нагрузку 7,6 кВт, для 1-о фазной сети потребуется медный провод — 4 мм кв., для 3-х фазной – 1,5 мм кв.

Отметим, что проводить расчеты для домашних условий намного проще, чем для промышленных мощностей, поскольку в последнем случае к показателям, которые необходимо учитывать при расчете, добавляются:

  • сезонные нагрузки;
  • коэффициент одновременности;
  • коэффициент спроса;

[su_youtube url=»https://www.youtube.com/embed/fGy591Z6B98″]

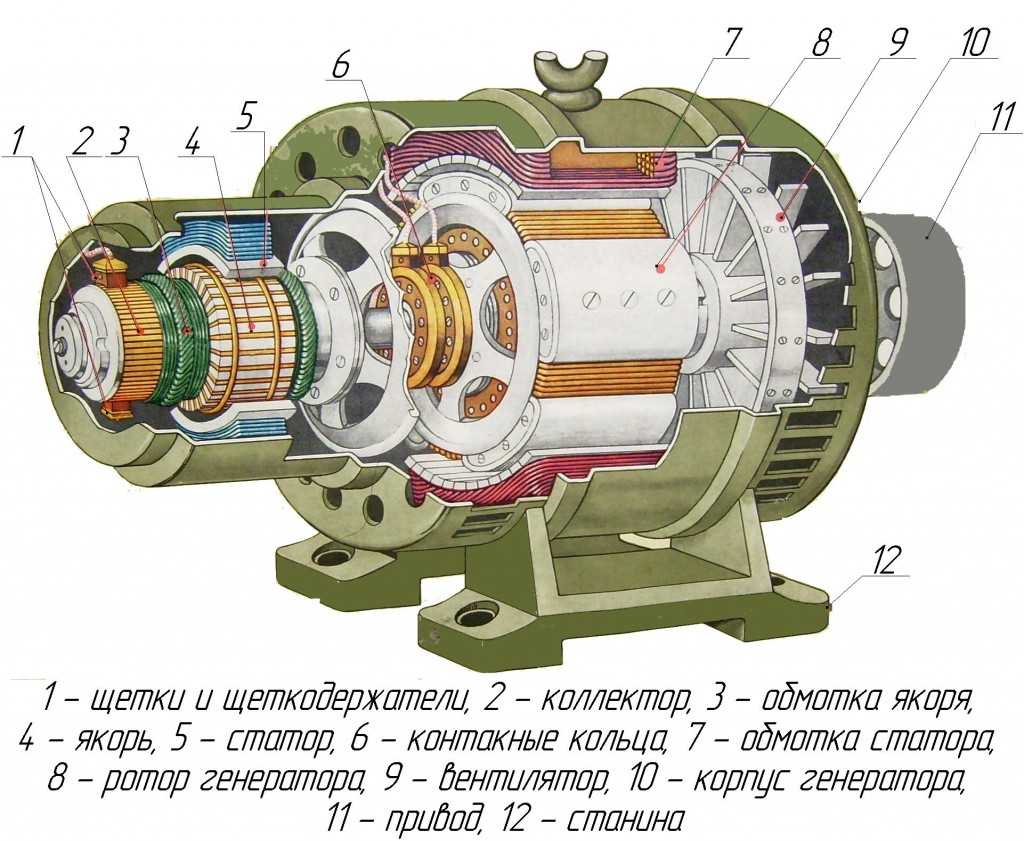

Устройство и принцип работы

Генератором называется электромашина, которая занимается преобразованием механической энергии в токовую электроэнергию. В большинстве случаев используется для этого вращательный тип магнитного поля. Состоит аппарат из реле, вращающегося индуктора, контактных колец, терминала, скользящей щетки, диодного моста, диодов, токосъемного кольца, статора, ротора, подшипников, роторного вала, шкива, крыльчатки и передней крышки. Нередко в конструкцию входит виток с электромагнитом, который осуществляет выработку энергии.

Важно отметить, что генератор бывает переменного и постоянного тока. В первом случае не образовываются вихревые токи, работать аппарат может при экстремальных условиях и обладает пониженным весом

Во втором случае генератор не нуждается в повышенном внимании и имеет большее количество ресурсов.

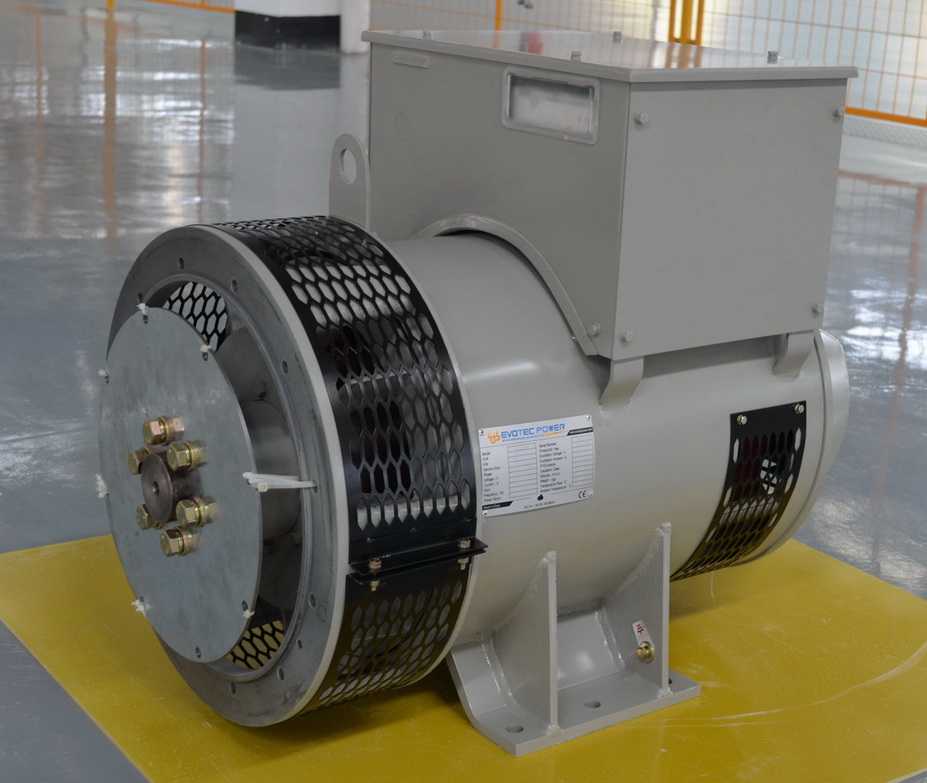

Бывает генератор переменного тока синхронным и асинхронным. Первый это агрегат, который работает как генератор, где количество совершаемых вращений статора равно ротору. Ротор формирует магнитное поле и создает в статоре ЭДС.

Обратите внимание! В результате создается постоянный электрический магнит. Из преимуществ отмечают высокую стабильность создаваемого напряжения, из недостатков — токовую перегрузку, поскольку при завышенной нагрузке, регулятор повышает ток в роторной обмотке

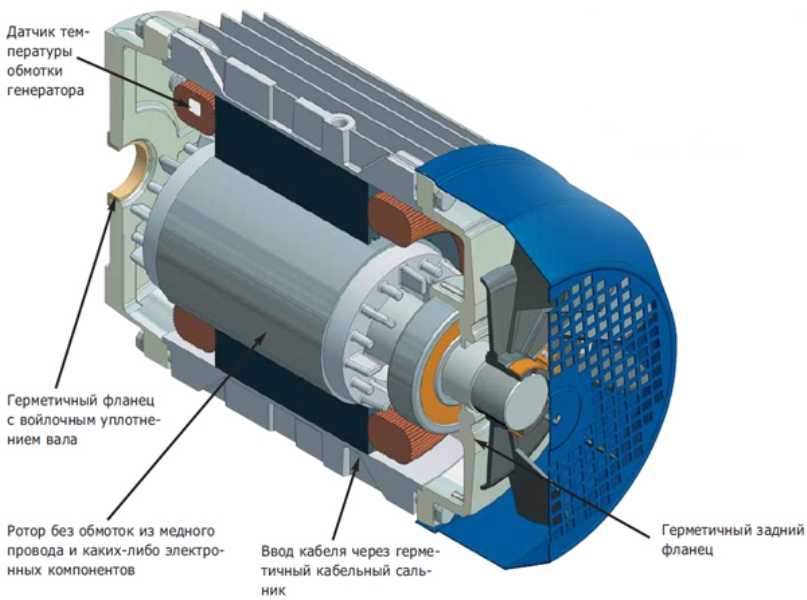

Асинхронный аппарат состоит из короткозамкнутого ротора и точно такого же статора, как и предыдущей модели. В момент вращения ротора асинхронный генератор индуцирует электроток и магнитное поле создает синусоидальное напряжения. Поскольку он не имеет связи с ротором, то возможности в том, чтобы искусственно регулировать напряжение и ток, нет. Эти параметры изменяются под электрической нагрузкой на стартерной обмотки.

Принцип действия

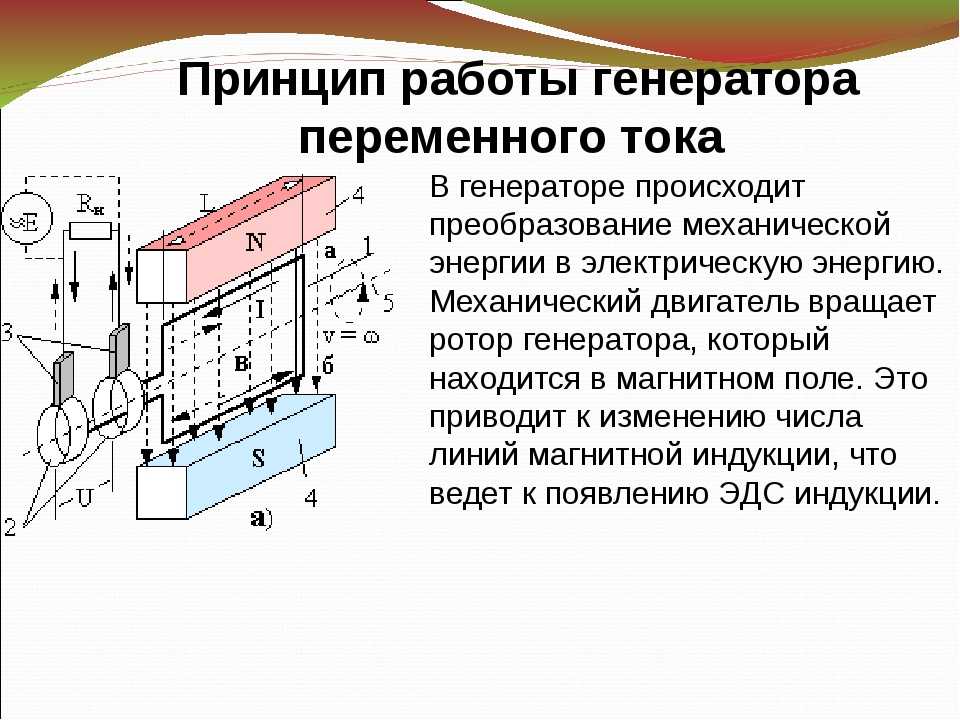

Любой генератор действует по электромагнитному индуктивному закону, благодаря наводке электротока в замкнутой рамке пересечением вращающегося магнитного поля, создаваемое с помощью постоянных магнитов или обмоток. Электродвижущая сила попадает в замкнутый контур из коллектора и щеточного узла вместе с магнитным потоком, вращается ротор и вырабатывает напряжение. Благодаря подпружиненным щеткам, которые прижимаются к пластинчатым коллекторам, передается электроток к выходным клеммам. Далее он идет в сеть пользователя и распространяется по электрооборудованию.

Отличие от синхронного генератора

Синхронный бензиновый генератор не перегружается из-за переходных режимов, которые связаны с пуском под нагрузкой из потребителей подобной мощности. Он является источником реактивной мощности, в то время как асинхронный ее потребляет. Первый не боится перегрузок при поставленном режиме благодаря системе авторегулирования через связь, которая обратна току с напряжением в проводе. Второй имеет нерегулируемую искусственно силу сцепления электромагнитного роторного поля.

Обратите внимание! Важно понимать, что асинхронная разновидность более популярна благодаря простой конструкции, неприхотливости, отсутствию надобности в техническом квалифицированном обслуживании и сравнительной дешевизне. Он ставится тогда, когда: нет высоких требований к частоте с напряжением; предполагается работать агрегату в запыленном месте; нет возможности переплачивать за другую разновидность

Схема подключения однофазного генератора в трехфазную сеть

Рассмотрим ключевые моменты подключения однофазного генератора в трехфазную сеть. Недавно на форуме была создана данная тема, и я решил дать более развернутый ответ, а также обсудить этот вопрос на блоге, поскольку на форум многие читатели не заходят.

Подключение однофазного генератора актуально для частных домов, коттеджей, которые хотят иметь у себя независимый источник питания.

Многие дома повышенной комфортности (коттеджи) имеют трехфазный ввод из-за большой потребляемой мощности. Здесь может встать вопрос: а какой нужен генератор? Напрашивается трехфазный генератор необходимой мощности.

Генератор для частного дома

А действительно ли нужен трехфазный генератор?

На этот ответ я однозначно не отвечу, однако, предполагаю, что однофазный генератор будет дешевле трехфазного.

Чем плох трехфазный ввод, я уже рассказывал. Основная проблема – очень трудно добиться равномерного распределения по фазам. Возможно, генератор не очень хорошо переносит такие режимы работы, когда постоянно будет перекос фаз.

А как же наш трехфазный щит переделать в однофазный?

Все очень просто. Схема автоматического включения однофазного генератора в трехфазную сеть:

Схема подключения однофазного ДГ в трехфазную сеть

Для этого нам понадобятся всего 2 контатора, не считая вспомогательных элементов.

В нормальном режиме потребители подключены к трехфазной сети через контактор КМ1. В случае отключения основного питания происходит запуск генератора. Запуск можно сделать используя дополнительный контакт контактора КМ1. Контактор КМ1 отключается, а контактор КМ2 включается и объединяет 3 фазу в одну.

Если вам не требуется автоматический запуск генератора, то вместо данного АВР можно применить, например, кулачковый переключатель на соответствующую мощность. Схема соединения – аналогично КМ2. Здесь мы должны использовать либо два ручных переключателя, либо 1 переключатель, а питающую сеть отключать вводным автоматическим выключателем.

Какое решение предпочтительнее? Выбор за вами.

Также советую пересмотреть мои старые статьи:

Советую почитать:

комментариев 18 “Схема подключения однофазного генератора в трехфазную сеть”

«При этом не стоит забывать, что мощность однофазного генератора будет не менее чем в 2 раз больше трехфазного.»

Про сечение нуля не написали.

Не понял вопрос про мощность.

Сечение нуля — не менее сечения фазного провода. Например, ВВГ-3×16.

Почему мощность однофазного генератора будет как минимум в 2 раза больше трехфазного?

По поводу нуля. Какой кабель проложить от АВР до распределительного щита при трехфазном вводе с мощностью 15 кВт. Дизель допустим аварийный на 15 кВт.

Дизель однофазный соответственно.

Рассчитываете ток, подбираете автомат,а потом выбираете сечение кабеля. На 15кВА — ВВГ-3×16

а как тогда в трехфазном режиме от сети будет питание?

Питающий кабель от трехфазной сети будет свой, например СИП4-4×16 или СИП4-4×25.

от опоры до АВР и от дизеля до АВР все и так понятно. Какой кабель класт от АВР до РЩ?И почему мощность однофазного генератора больше мощности трехфазного в 2+ раза?

После АВР у вас будут групповые линии. Не должно быть никаких промежуточных щитов.

Когда вы переведете все ЭП на одну фазу, должен снизиться общий Кс, следовательно мощность однофазного генератора будет Pantryk :

Не должно быть никаких промежуточных щитов.

Если АВР встраивать в щит с групповыми аппаратами, то да, будут сразу аппараты. А если АВР это отдешьная конструкция. В нее входит два кабеля (один от дизеля и один от опоры) и один выходит к щиту с групповыми аппаратами. Вот я про ноль такого кабеля и говорю. Или например у меня двухэтажный особняк и выделенная мощность 30 кВт, и дизель я ставлю те же 15 кВт. При этом у меня есть распределительный щит для второго этажа. Он трехфазный. К нему идет кабель 5×4. А теперь мы пускаем во все фазы синфазное напряжение. Что будет с нулем? В частном случае с одним вводно-распределительным щитом ничего страшного не будет т.к. сечение шин вполне достаточно

Но в общем случае применения однофазного генератора в трехфазной сети стоит обращать внимание на сечение нуля в трехфазных кабелях и группах

Я же детально не рассматривал все нюансы, не привязывался к конкретному объекту. Всегда нужно смотреть какие токи у нас будут и в зависимости от них выбирать автоматы и сечения кабелей.

Если у вас есть проект, можем обсудить более детально на форуме.

Основные задачи

При подключении нужно обратить внимание на следующие особенности:

  • место размещения. Оно должно быть сухим, экономичным в плане пространства, а также безопасным;
  • частоту обрыва питания и сбоев в домашней сети. Это позволяет определить, нужно ли автоматика, или нет;
  • мощность потребления. Данный параметр вычисляется путём учета потерь;

Необходимо обустроить правильную схему присоединения генератора к домашней сети. Использование систем автозапуска обойдётся потенциальному покупателю намного дороже, при этом реализовать монтаж дополнительных приборов без квалифицированной помощи обученного специалиста будет невозможно.

По этой причине, большинство людей отдают предпочтение ручному подключению или полуавтоматическим установкам, которые стоят намного дешевле, чем полноценные автоматы. В любом случае, даже самая передовая система автозапуска нуждается в тщательном обслуживании и надзоре за качеством работы. Бесперебойное резервное питание нуждается в дорогостоящем обслуживании, поэтому нет смысла подключать его для домашней сети.

Если необходимость стабильного доступа к электричеству возникает очень часто, лучше купить бесперебойный источник питания на персональный компьютер, или другие электрические приборы, которые используются вами чаще всего.

Для начала необходимо провести ряд расчетов по определению подходящей мощности резервного питания. Чтобы сделать такую математическую операцию необходимо подсчитать суммарную мощность всех нагрузок и добавить к ней запас на 30%. На данном этапе следует учесть пусковые токи двигателей домашней техники, которые могут превышать допустимые показатели. Только после предварительных расчетов можно переходить к покупке электрогенератора.

Для примера – одна стиральная машинка требует двух киловатт электроэнергии за час работы. Плита – 3 киловатт. Холодильник – 0,5 кВт. Добавляем телевизор с компьютером и освещение (по 0,5 кВт для каждого прибора), и получается суммарная мощность в 6,5 кВт. Также учитываем 30 процентов запаса, и конечный результат составляет 8,5 киловатт электроэнергии. Главное, чтобы подключение через розетку было правильным и допустимым.

Что делать, если котел не работает от генератора

Если после подключения бензогенератора к газовому котлу оборудование не запускается, следует выполнить несколько действий:

  • провернуть вилку;
  • убедиться в наличии «ноля»;
  • проверить уровень напряжения;
  • выяснить, в каком устройстве проблема, подключив генератор к другому оборудованию.

Существует несколько основных причины, по которым котел может не запускаться.

Схема подключения генератора к сети дома, необходимая для правильной работы датчиков пламени котлов отопления

Возможные неполадки и пусти их устранения:

  1. Для нормальной работы котла напряжение в сети должно быть 190-250 Вт. Для выравнивания напряжения рекомендуется установить стабилизатор. В генераторах уже установлен автоматический регулятор напряжения. Если внешний стабилизатор подключить сразу за генератором, то обе системы могут конфликтовать. Решение: не подключать стабилизатор сразу за генератором.
  2. Для работы датчиков пламени нужно соединить «ноль» с землей. Если корпус котла соединен с землей исключительно через вилку 220 В, то во время установки резонансного фильтра необходимо заземлить его отдельным проводом.
  3. Из-за автоматического регулирования выходного напряжения бензогенераторы не выдают синусоидное напряжение. В результате автоматика газового котла блокирует работу генератора.

Для восстановления синусоидного напряжения используется резонансный фильтр в 50Гц. Помимо этого также допускается использование источников бесперебойного питания (ИБП). Но иногда бесперебойник не обнаруживает генератор.

В этом случае рекомендуется использовать резонансный фильтр или приобрести другой бесперебойник. Частота в электросети должна быть точно 50Гц. Настроить частоту позволит резонансный фильтр и цифровой тестер.

Подведем итог. Причины, по которым не работает котел и как исправить ситуацию.

Чтобы газовый котел работал без скачков напряжения и перебоев, важно правильно выбрать модель генератора

Первое, неполадки в работе датчика пламени. Решение — заземлить вывод генератора.

Второе, на выходе отсутствует синусоидное напряжение (признак: неустойчивая работа и сильное гудение). Решение — установить резонансный фильтр или ИБП.

Третье — частота не 50Гц. Решение — отрегулировать посредство резонансного фильтра.

Как подключить бензогенератор к газовому котлу

Первым делом при подключении бензинового генератора к котлу нужно внимательно ознакомиться с технической документацией генератора и котла и четко следовать ей.

В обязательном порядке нужно заземлить и генератор и котел отопления. Это необходимо не только для обеспечения электробезопасности, а и для того чтобы в генераторе появился ярко выраженный «ноль». Без этого может не работать система распознания пламени котла.

Для правильной работы котла синусоида выходного тока должна быть ровно 50 герц, в противном случае котел может не запуститься. С этой задачей поможет справиться стабилизатор напряжения, или покупка качественного инверторного генератора.

Важным пунктом при воде в эксплуатацию бензинового генератора является отвод выхлопных газов из помещения. Для этого нужно оборудовать в помещении дымоход или систему вентиляции.

Современные владельцы домов и квартир стремятся сделать всё для того, чтобы обеспечить свои семьи комфортом и уютом. Одним из условий комфортного проживания является тепло в помещениях в зимние месяцы и в межсезонье. Самым верным путём обеспечения климатических комфортных условий, независимых от внешних факторов, является установка газового котла.

Это устройство может бесперебойно отапливать помещения, а также, что немаловажно, поставлять в дом горячую воду. Решение вопроса отопления таким образом обеспечивает полную независимость домовладельцев и их семей от центральных сетей, даёт им возможность самим регулировать температуру и греться тогда, когда в этом есть необходимость. Идеальным решением для автономной отопительной системы будет подключение к ней бензогенератора для газового котла

Идеальным решением для автономной отопительной системы будет подключение к ней бензогенератора для газового котла.

Рис. 1

Типы моделей электрогенераторов

В настоящее время существует ряд типов электрических генераторов. Среди них:

Асинхронные агрегаты. За счёт простоты и надёжности конструкции эти системы пользуются большим спросом. Важные узлы надёжно спрятаны от воздействия влаги и пыли. Их разумно эксплуатировать при выполнении сложных задач и интенсивных нагрузках. В качестве питания для электрических двигателей асинхронный тип использовать не следует;
Синхронные. Недостатки, характерные для предыдущего типа, здесь отсутствуют. Также синхронные модели способны обеспечить поддержание более точного напряжению

При выборе следует обратить внимание на бесщёточные конструкции, которые обладают более хорошим качеством тока и отсутствием интенсивных радиопомех;
Инверторные модели отличаются дорогой стоимостью и относительно низкой мощностью. Однофазные устройства не популярны за счёт низких рабочих показателей

В свою очередь, трёхфазные модели намного лучше. Из недостатков инверторных моделей дорогая стоимость оборудования и плохие эксплуатационные свойства;

Однофазные и трёхфазные генераторы

Подключать трёхфазные генераторы необходимо лишь в тех случаях, если система бесперебойного питания используется в качестве единственного источника электрической энергии. Во всех остальных случаях намного разумнее остановить свой выбор на 1-фазном варианте. Трёхфазные модели стоят в разы дороже, чем однофазные, но, чтобы осуществить подключение однофазного генератора к трёхфазной сети, необязательно быть опытным электриком.

Достаточно выбрать относительно простую в плане конструктивных особенностей модель, которая позволит рационально распределить мощность оборудования. 3-фазные системы не пользуются большим спросом по причине отсутствия нормального распределения нагрузок. Чтобы избежать перегрева, коротких замыканий и прочих негативных последствий, такие установки нужно правильно настраивать. Если допустимая нагрузка превышена на 25 процентов, система быстро выйдет из строя.

Если речь идёт об обустройстве резервного источника электрического питания, намного разумнее применить однофазный генератор.
