Как подключить генератор?

Взвешенная оценка независимой системы

Современные системы для автономного электроснабжения используют самые разные ресурсы для выработки энергии. Это позволяет получать качественное электричество без перепадов даже в самых отдаленных и малонаселенных местах, куда еще не успели добраться все блага цивилизации.

Достоинства автономной электрики

Основное достоинство систем автономного электроснабжения – отсутствие норм потребления и платы за использованную энергию. Это позволяет обеспечить в жилом доме любой уровень комфорта, независимо от того, проходят ли рядом центральные коммуникации или нет.

Если предварительные расчеты мощности произведены верно и не занижены, система будет работать как часы и хозяева не столкнутся с такими проблемами, как неожиданное отключение электричества и перепады напряжения.

Веское преимущество автономного энергоснабжения заключается в отсутствии скачков, падения и превышения напряжения в сети, из-за которого в разы быстрее выходит из строя бытовая и компьютерная техника

Сведется к нулю риск того, что бытовая техника, имеющаяся в жилом помещении, выйдет из строя или сгорит из-за неожиданного скачка мощности. Количество и качество получаемой электроэнергии всегда будет одинаковым и именно таким, как было запланировано изначально в проекте.

Оборудование, обеспечивающее независимые поставки электроэнергии, имеет высокий уровень надежности и крайне редко выходит из строя. Это преимущество сохраняет актуальность при соблюдении базовых правил эксплуатации и регулярном обслуживании отдельных элементов и всей системы целиком.

Кроме того, уже сегодня работают экспериментальные программы, позволяющие владельцам продавать излишки электроэнергии государству. Однако об использовании этой интересной возможности стоит подумать заблаговременно, еще на стадии разработки проекта системы электрообеспечения.

Дополнительно потребуется оформить пакет разрешительных документов, подтверждающих способность имеющихся в наличии приборов вырабатывать нужный объем энергии надлежащего качества.

Недостатки независимого электроснабжения

К минусам независимой системы электроснабжения относят довольно высокую стоимость оборудования и значительные расходы на эксплуатацию.

К недостаткам автономного энергоснабжения относят необходимость выделять пространство под размещение оборудования, проводить самостоятельное обслуживание системы и замену изношенных элементов за свой счет

Электрики настоятельно рекомендуют хозяевам очень внимательно производить все расчеты и четко выяснять технические параметры запланированной к монтажу системы. Иначе может возникнуть ситуация, когда агрегат, производящий электроэнергию, выйдет из строя, так и не успев окупиться.

Ремонт автономного комплекса владельцы тоже осуществляют за свой счет, а эти услуги стоят значительных денег. Если же дом находится в отдаленном или труднодоступном районе, за мастерами придется поехать лично или дополнительно оплачивать выезд бригады на место.

Причем делать все понадобится достаточно быстро, так как домашние коммуникации и удобства, работающие на электроэнергии, в это время будут недоступны.

Если в качестве автономной системы по выработке энергии выбраны модули из солнечных батарей, их потребуется периодически очищать от мусора в ветреную погоду, а в зимний период обязательно освобождать от снега. Только при таком уходе они будут полноценно функционировать в течение всего эксплуатационного периода

Значительно снизят шанс поломки автономных устройств регулярный профилактический осмотр и плановое техническое обслуживание действующих агрегатов, но и для этого может понадобиться визит специалистов, стоящий денег.

Конечно, часть таких работ хозяин сделает самостоятельно, но более серьезные моменты, требующие определенного опыта и специфических знаний, все равно повлекут за собой профессиональное вмешательство.

Способы подключения генератора

Соответствующие устройства выпускаются в двух исполнениях – перекидной рубильник (старого образца) или реверсивный переключатель (трехходовой). Первый вариант с точки зрения ТБ хуже, так как такая модель нередко искрит, а все токоведущие части оголены. Поэтому обязательно понадобится защитный кожух (короб, ящик или что-то подобное), да и установка рубильника в доме возможна, наверное, лишь в подсобке. Вряд ли он украсит жилое помещение.

А вот переключатель и компактнее, и безопаснее. Его можно закрепить на DIN-рейке и поместить в силовом шкафу, рядом с АВ и УЗО.

Плюс – низкая стоимость изделий и минимум присоединений.

Минус – такое подключение оправдано лишь в случае, если в доме постоянно кто-то находится. Рубильник – это устройство с ручным управлением. Знакомая многим ситуация – все ушли по делам (на работу, учебу), а энергетики отключили свет. Результат – лужи под холодильником, выключенный котел и остывшие батареи. Перечислять можно долго.

Что учесть – данные устройства всегда включаются в сеть до вводных автоматов, но после эл/счетчика.

Автоматический

Целесообразность именно такого подключения генератора к сети дома пояснений не требует. Схема несколько инертна, но это не критично.

Как она работает?

Система автозапуска (АВР) постоянно, как сейчас модно говорить, «мониторит» наличие напряжения. При его пропадании контактная группа, присоединенная к сети, размыкается. Одновременно включается стартер генератора и производится автозапуск двигателя.

После его выхода на режим АВР замыкает цепь «резервный источник – домовая сеть». При восстановлении пром/напряжения все происходит в обратном порядке, причем без вмешательства хозяина, автоматически. Для частного дома – оптимальное решение организации эн/снабжения.

Объяснять, какой провод, к каким контактам присоединять автор считает бессмысленным. В продаже имеется несколько моделей АВР, которые отличаются не только характеристиками, но и конструктивным исполнением. К каждому изделию, как впрочем, и к любому другому эл/прибору, прилагается инструкция со схемой. Вот ей и следует руководствоваться.

Несколько замечаний

В некоторых случаях генератор к сети дома можно и не подключать, ситуации разные бывают. Для того чтобы подать эл/энергию к отдельным приборам, к соответствующим выводам агрегата напрямую присоединяется кабель (провод), на другом конце которого находится клеммная коробка с гнездами.

Такие переноски многие делают самостоятельно. Но это возможно лишь в случае, если генератор маломощный. При форс-мажоре запитать холодильник и обеспечить минимальное освещение в отдельных комнатах, с помощью переносных приборов (например, настольных ламп, торшеров) получится.

Стоит напомнить и о необходимости заземления генератора. Вот типовая (и простейшая) схема.

Что понадобится? Арматурный пруток (минимум на 15 мм) длиной метра 1,5 и медный провод. Они должны быть жестко скреплены. Никакие «накрутки» или «навивки» не допускаются. Например, приварить к стержню болт и затянуть провод гайкой.

Если в момент работы генератора восстановится пром/напряжение, необходимо сначала переключить устройство с ручным управлением, и только после этого «глушить» двигатель. Мелочь, но кое-кто забывает об этом.

Если в частном доме напряжение заведено трехфазное напряжение, то специалисты рекомендуют задействовать в схеме только одну. Естественно, придется несколько переоборудовать эл/проводку. При этом круг «потребителей» ограничивается, как правило, приборами освещения и несколькими бытовыми, которые должны функционировать постоянно (например, холодильная камера, обогреватель).

Рекомендовано для вас:

Мероприятия и виды обслуживания дизельных генераторов — перечень работ и советы Инструкция по организации резервного питания загородного дома — устройства и схема Устройство и принцип действия электрогенератора, советы по исправлению неполадок

Обзор лучших бензогенераторов до 3 кВт

ELITECH СГБ 3500Р (2800 Вт)

Недорогая модель однофазного бензогенератора, мощностью 2,8 кВт. Оснащается системой ручного запуска и воздушного охлаждения. Комплектуется одной розеткой на 12 В и двумя розетками на 220 В. К этому агрегату можно одновременно подключать несколько электроприборов. Подходит для ежедневного использования на строительных площадках, складских помещениях. Также этот прибор можно применять для бесперебойной резервной подачи электроэнергии в частном доме или на даче.

Оснащен 4-х тактным двигателем, объемом 208 куб.см. Объем бака, который используется для хранения топлива, равен 15 литрам. Дополнительно оснащается глушителем, вольтметром, а также специальной защитой от перегрузок. На баке присутствует датчик, который показывает текущий уровень топлива.

ELITECH СГБ 3500Р (2800 Вт)

Достоинства:

• Наличие автоматической регулировки выходного напряжения AVR;
• Сравнительно небольшая стоимость для агрегатов с такими техническими характеристиками (16659 рублей);
• Легкий запуск;
• Качество сборки;
• Обладает хорошей устойчивостью.

Недостатки:

• Большой вес (45,5 кг);
• Кран воздушного фильтра сделан из пластмассы;
• Шумный;
• Некоторые пользователи отмечают, что при небольших нагрузках начинает немного буксовать, если не поставить в исходное положение возвратную пружину.

Husqvarna G3200P (2800 Вт)

Однофазный бензогенератор среднего размера, номинальная мощность которого составляет 2,8 кВт, максимальная – 3 кВт. Специально разработан для обеспечения автономным резервным питанием частные дома, и рабочих площадок. Отличается высокими показателями надежности и эффективности. Прост в использовании даже в сложных климатических условиях. Оснащается 15 литровым топливным баком, а также двигателем внутреннего сгорания объемом на 230 куб.см. Благодаря наличию 2 – х розеток, к этому агрегату можно одновременно подключать несколько потребителей электроэнергии. Вес прибора равен 49 кг.

Husqvarna G3200P (2800 Вт)

Достоинства:

• Наличие системы автоматического контроля над уровнем используемого масла;
• Качество сборки;
• Простота эксплуатации;
• Хорошая устойчивость;
• Возможность одновременного подключения нескольких потребителей энергии.

Недостатки:

• Стоимость (28990 рублей);
• Шумный.

Ставмаш БГ – 3000 (2500 Вт)

Недорогой, бюджетный однофазный бензогенератор, который прекрасно подойдет как для обеспечения электроэнергией частного дома или дачи, так и для выполнения работ на стройплощадках. Обладает внушительной продолжительностью автономного хода, без заправок (около 8 часов). Вес этого агрегата составляет 40 кг. Оснащается 2 розетками (220 В), системой ручного запуска, воздушным охлаждением. Объем двигателя достигает 168 куб.см. Показатель объема бака равен 15 литрам.

Бесперебойное и стабильное функционирование этого агрегата обеспечивает синхронный генератор, а также специальная система защиты от перегрузок. Дополнительно этот аппарат оснащается вольтметром, а также глушителем. Уровень шума, при выработке энергии достигает порядка 90 дБ.

Ставмаш БГ – 3000 (2500 Вт)и

Достоинства:

• Хорошая цена (10950 рублей);
• Качественная сборка;
• Легко запускается;
• Наличие специального указателя, который показывает уровень топлива;
• Продолжительность автономной работы (около 8 часов).

Недостатки:

• Плохо закрывается крышка на бензобаке;
• Шумный;
• Некоторые пользователи утверждают, что в этой модели нет заявленной производителем мощности, хотя с повседневными задачами. Подключением разнообразных бытовых приборов и электроинструмента она вполне справляется.

Автоматическое переключение с автозапуском

Из всего вышесказанного видно, что простыми методами при помощи двух-трех деталей полностью автоматизировать процесс переключения дома с сети на генератор невозможно. Но опускать руки рано, поскольку подобные системы не только существуют, но и вполне доступны. Имя им АВР — Автоматический Ввод Резерва. Такие блоки могут идти как в комплекте с бензогенераторами, так и докупаться отдельно.

Стоимость их, конечно, достаточно высока, но зато АВРы позволяют не только по-настоящему автоматизировать процесс переключения на генератор, но и в состоянии выполнять некоторые другие функции. Ниже приведены только основные из них:

1. Автоматическое отключение от основной сети при исчезновении питания.
2. Пуск бензогенератора с тревожной сигнализацией неудачного запуска.
3. Переключение на питание от генератора только при выходе его на рабочий режим.
4. Контроль и автоматическая регулировка напряжения и частоты в зависимости от нагрузки.
5. Защита от перегрузки и короткого замыкания.
6. Подсчет моточасов.
7. Переход на основной источник при возобновлении энергоснабжения.
8. Остановка генератора.
9. Подзарядка аккумулятора стартера.

Как видите, список выполняемых АВРом функций достаточно широк, но и конструктивно он, увы, весьма сложен. Сегодня практически все подобные устройства имеют в своем составе микроконтроллеры и собрать АВР своими руками сможет только специалист, обладающий соответствующими знаниями и опытом. Именно поэтому самостоятельное изготовление полноценной системы автозапуска в данной статье рассматриваться не будет.

Общая структурная схема подключения генератора к сети загородного дома

Категорически нельзя

1. Подключать генератор через обычную домовую розетку проводом вилка-вилка с отключением вводного автомата. Почему? Отвечаем:
   • Мощность самых популярных генераторов для частных домов как правило находится в границах от 5-6.5кВт. Бытовая розетка, при правильном монтаже, способна держать нагрузку до 16А (~3,5кВт), а при неправильном (не ГОСТовский провод, сечение менее 2.5 кв.см., китайская розетка, слабые контактные соединения и т.п.) 10А и менее. При повышении нагрузки возникает пожароопасная ситуация.
   • По ГОСТу (12.2.007.0-75 п.3.1.7) в электромонтаже не допускается наличие неизолированных токоведущих частей, а при использовании подключения вилка-вилка мы имеем возможность наличия опасного напряжения на одной из вилок.
   • Эта схема допускает механическую возможность подачи встречного напряжения на генератор, что приведет к выходу его из строя. Это возможно в том случае, если при работающем генераторе, один из домочадцев включит вводной автомат, зная, что появилось напряжение от сети.

2. Запрещается подключать генератор через распределительный щит с использованием схемы переключения на автоматах. Давайте посмотрим на пример, который нам довелось встретить на практике:

   Неправильная схема подключения генератора

   Опустим по качеству сборки этого щита. Чем опасна такая схема? При одновременном включении двух автоматов (в данном случае слева внизу “Ввод” и “Внешн.роз и генер”.) мы получаем встречное напряжение на линию генератора, что приводит к его выходу из строя. Включить сразу два автомата может непосвященный в схему член семьи или задумавшийся о смысле жизни хозяин дома. Необходимо использовать трехпозиционные реверсивные рубильники I-0-II (например, ABB OT40F3C)

3. Категорически нельзя подключать один из выходов генератора на общую нейтральную шину при отсутствии повторного заземления нейтрали в основном щите (схема ТТ) и/или на столбе и/или в шкафу учета. Такое заземление, как правило, отсутствует в старых СНТ или в поселках с нарушением норм прокладки силовых линий. Нарушая это правило, мы на “общественную” нейтраль отдаем опасное напряжение полуфазы с выхода нашего генератора. Это может привести к электротравмам у ваших соседей и работающих на линии электриков. Как определить, есть ли повторное заземление? Заземление нейтрали делается либо наверху столба через вывод арматуры, либо на стальную ленту, которая идёт вдоль столба и уходит в землю. Один из примеров схемы с заземлением нейтрали на столбе и организацией зазмеление по схеме TN-C-S

   Заземление нейтрали во ВРУ

Это интересно: Схема подключения однофазного счетчика электроэнергии

Подключение генератора!

Итак, как же правильно подключить генератор? Способов подключения несколько.

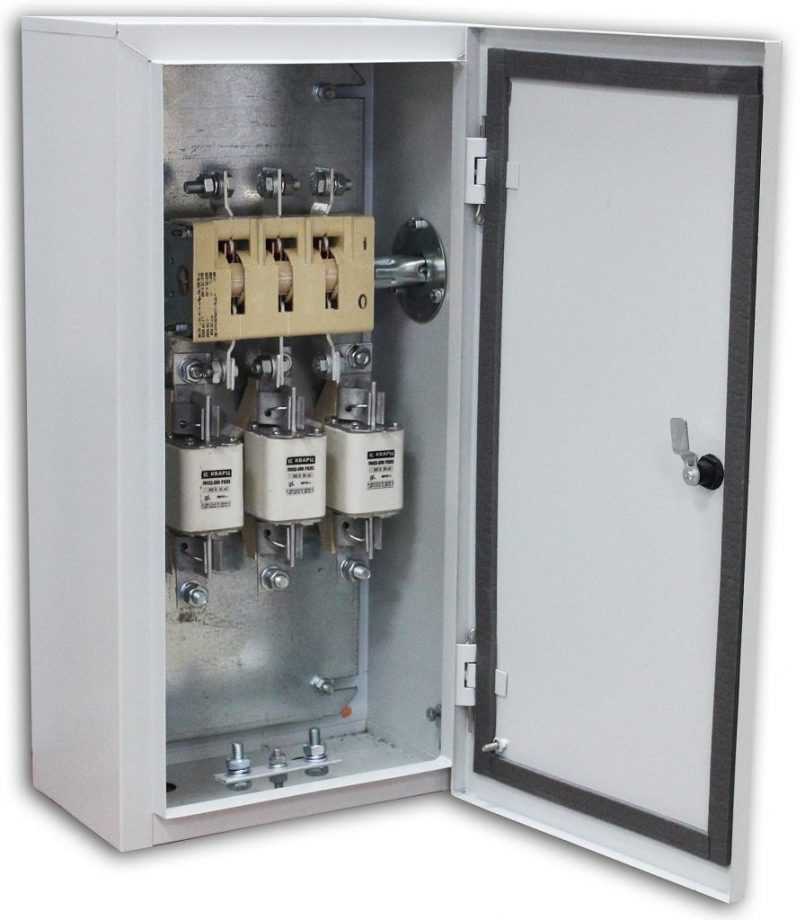

1) Перекидной рубильник либо переключатель

Самый простой способ — это использовать перекидной рубильник в три положения 1-0-2, то есть, в первом положении объект (дом, офис) будет подключен к промышленной сети, в положении «0» нагрузка отключается. При переключении в положение «2» нагрузка подключена к резервному источнику электричества — генератору

Обращаем ваше внимание на то, что рубильник либо переключатель должен находиться после счётчика, но перед вводными автоматами

2) Простейший блок АВР на контакторах

Второй способ немного сложнее. В данном случае используем простейший АВР с приоритетом основного ввода. Алгоритм работы устройства достаточно прост.

При пропадании городского электричества подходите к генератору и заводите его, если в основной сети нет электричества, замкнется контактор генератора. При появлении электричества в основной сети контактор генератора размыкается и включается контактор генератора.

Путем нехитрых манипуляций можем слегка усовершенствовать этот «полуАВР», и тогда при появлении электричества в городской сети, дополнительное реле будет глушить генератор.

Данный тип подключения бензинового или дизельного генератора к существующему объекту позволяет подключить генератор, как с ручным запуском, так и генераторы оборудованные электростартером.

3) Блок автоматического управления генератором

Третий способ подключения генератора к дому. Для переключения нагрузки с города на генератор рекомендуем использовать полноценный АВР — автоматическое включение резервного питания.

Этот способ, пожалуй, самый оптимальный. В данном случае блок автоматики (АВР) контролирует наличие напряжения в основной сети и в случае пропадания напряжения автоматика (АВР) самостоятельно запускает бензиновый, дизельный или газовый генератор, прогревает и переключает нагрузку на миниэлектростанцию. При появлении электричества в основной сети происходит переключение нагрузки с генератора с последующей остановкой бензинового или дизельного генератора.

Единственный минус, в данном случае, это стоимость устройства запуска генератора (АВР) и стоимость самих монтажных работ, так как для коммутации генератора и системы АВР необходимы знания и навыки по подключению. Также необходимо учесть, что для работы установки в автоматическом режиме, генератор должн быть оборудована электростартером.

Схема подключения однофазного генератора в трехфазную сеть

Рассмотрим ключевые моменты подключения однофазного генератора в трехфазную сеть. Недавно на форуме была создана данная тема, и я решил дать более развернутый ответ, а также обсудить этот вопрос на блоге, поскольку на форум многие читатели не заходят.

Подключение однофазного генератора актуально для частных домов, коттеджей, которые хотят иметь у себя независимый источник питания.

Многие дома повышенной комфортности (коттеджи) имеют трехфазный ввод из-за большой потребляемой мощности. Здесь может встать вопрос: а какой нужен генератор? Напрашивается трехфазный генератор необходимой мощности.

Генератор для частного дома

А действительно ли нужен трехфазный генератор?

На этот ответ я однозначно не отвечу, однако, предполагаю, что однофазный генератор будет дешевле трехфазного.

Чем плох трехфазный ввод, я уже рассказывал. Основная проблема – очень трудно добиться равномерного распределения по фазам. Возможно, генератор не очень хорошо переносит такие режимы работы, когда постоянно будет перекос фаз.

А как же наш трехфазный щит переделать в однофазный?

Все очень просто. Схема автоматического включения однофазного генератора в трехфазную сеть:

Схема подключения однофазного ДГ в трехфазную сеть

Для этого нам понадобятся всего 2 контатора, не считая вспомогательных элементов.

В нормальном режиме потребители подключены к трехфазной сети через контактор КМ1. В случае отключения основного питания происходит запуск генератора. Запуск можно сделать используя дополнительный контакт контактора КМ1. Контактор КМ1 отключается, а контактор КМ2 включается и объединяет 3 фазу в одну.

Если вам не требуется автоматический запуск генератора, то вместо данного АВР можно применить, например, кулачковый переключатель на соответствующую мощность. Схема соединения – аналогично КМ2. Здесь мы должны использовать либо два ручных переключателя, либо 1 переключатель, а питающую сеть отключать вводным автоматическим выключателем.

Какое решение предпочтительнее? Выбор за вами.

Также советую пересмотреть мои старые статьи:

Советую почитать:

комментариев 18 “Схема подключения однофазного генератора в трехфазную сеть”

«При этом не стоит забывать, что мощность однофазного генератора будет не менее чем в 2 раз больше трехфазного.»

Про сечение нуля не написали.

Не понял вопрос про мощность.

Сечение нуля — не менее сечения фазного провода. Например, ВВГ-3×16.

Почему мощность однофазного генератора будет как минимум в 2 раза больше трехфазного?

По поводу нуля. Какой кабель проложить от АВР до распределительного щита при трехфазном вводе с мощностью 15 кВт. Дизель допустим аварийный на 15 кВт.

Дизель однофазный соответственно.

Рассчитываете ток, подбираете автомат,а потом выбираете сечение кабеля. На 15кВА — ВВГ-3×16

а как тогда в трехфазном режиме от сети будет питание?

Питающий кабель от трехфазной сети будет свой, например СИП4-4×16 или СИП4-4×25.

от опоры до АВР и от дизеля до АВР все и так понятно. Какой кабель класт от АВР до РЩ?И почему мощность однофазного генератора больше мощности трехфазного в 2+ раза?

После АВР у вас будут групповые линии. Не должно быть никаких промежуточных щитов.

Когда вы переведете все ЭП на одну фазу, должен снизиться общий Кс, следовательно мощность однофазного генератора будет Pantryk :

Не должно быть никаких промежуточных щитов.

Если АВР встраивать в щит с групповыми аппаратами, то да, будут сразу аппараты. А если АВР это отдешьная конструкция. В нее входит два кабеля (один от дизеля и один от опоры) и один выходит к щиту с групповыми аппаратами. Вот я про ноль такого кабеля и говорю. Или например у меня двухэтажный особняк и выделенная мощность 30 кВт, и дизель я ставлю те же 15 кВт. При этом у меня есть распределительный щит для второго этажа. Он трехфазный. К нему идет кабель 5×4. А теперь мы пускаем во все фазы синфазное напряжение. Что будет с нулем? В частном случае с одним вводно-распределительным щитом ничего страшного не будет т.к. сечение шин вполне достаточно

Но в общем случае применения однофазного генератора в трехфазной сети стоит обращать внимание на сечение нуля в трехфазных кабелях и группах

Я же детально не рассматривал все нюансы, не привязывался к конкретному объекту. Всегда нужно смотреть какие токи у нас будут и в зависимости от них выбирать автоматы и сечения кабелей.

Если у вас есть проект, можем обсудить более детально на форуме.

Позиция пятая – автозапуск/отключение

Схема подключения АВР

Блок АВР (автоматический ввод резерва) автоматически запускает генератор при отключении электроэнергии и так же автоматически отключает при стабильном возобновлении подачи напряжения. Подключение генератора с АВР к сети дома и отключение его осуществляется за время от нескольких секунд до одной минуты.

Система АВР удорожает оборудование, а для поддержания работоспособности и надежности срабатывания ее необходимо периодически запускать, даже если в этом нет необходимости. С точки зрения целесообразности ее стоит устанавливать в тех случаях, когда генератор работает в автономном режиме и предъявляются жесткие требования к бесперебойности электроснабжения.

Сеть трехфазного типа

Рубильник должен монтироваться посредством задействования блоков питания, обладающих параметрами напряжения в 400 В. Трансформаторы, которые применяются, являются импульсными. Чтобы подключить, нужно обеспечение инвертирующего входа. Ток выхода идет через переходные конденсаторные элементы. Требуется применение двухмодульных разновидностей реверсивного рубильника.

Одномодульные модели характеризуются ограничением по предельному напряжению в 350 В. Отрицательное сопротивление равно 55 Ом. Наличие блокиратора обязательно. В жилых домах требуется обустройство электрощитов. Предпочтительна модификация КК22. В блоках управления ставят как тиристоры, а также допустимы варианты с динисторами.

Схемы с АВР

Под управлением микроконтроллера по заданной программе коммутаторы автоматически выполняют все необходимые переключения. Как результат — не надо задумываться о необходимости что-либо включать-выключать вручную и делать это. Автоматика все сделает за человека. Но за деньги. Причем из всех вариантов сумма получится самой большой. Автоматика — дорогое удовольствие. Кроме того, подобная схема легко реализуема только одновременно с построением домашней электросети.

Если решено применить полностью автоматическое переключение домашней сети на питание от электрогенератора, потребуется блок автоматического ввода резерва (АВР). Он должен настраиваться на приоритет основной электросети. Пример такого блока показан далее на изображении.

Блоки АВР в отдельном настенном боксе
Схема домашнего электроснабжения с резервным генератором и АВР

Практическая реализация такой схемы тем проще, чем короче провода и кабели, соединяющие ее элементы. Поэтому рекомендуется продумать размещение элементов схемы заранее. При этом не забыть о заземлении, для которого также предусматривается определенное место. В руководстве по эксплуатации обязательно изложены рекомендации о том, как делается заземление генератора. Полная автоматизация перехода на электропитание от генератора неразрывно связана с его конструкцией.

Пример инсталляции заземления электрогенератора

Такая мини-электростанция конструктивно делается по аналогии со стартером автомобиля. В ней обязательно присутствует аккумулятор для питания электродвигателя, вращающего двигатель внутреннего сгорания. Если применена мини-электростанция, которая запускается только вручную, эта операция — единственная, которую необходимо выполнить после отключения основной питающей электросети. Также вручную придется отключить электростанцию и после восстановления централизованного электроснабжения.

Схема полностью автоматического резервирования электропитания трехфазной домашней сети

Устройство и принцип работы

Основная часть генераторов работает на механизме вращающегося поля. Токопроводящая рамка совершает вращательные движения в магнитном поле катушки, между парой магнитов с противоположными полюсами, что приводит к возникновению электродвижущей силы. Индуцирование тока происходит в момент пересечения проводниками магнитных линий силового поля. Рамка меняет свою ориентацию по отношению к полюсам магнита, что ведет к изменению направления электрического тока. Он вырабатывается генератором до тех пор, пока проводник вращается источником механической энергии.

Устройство однофазных генераторов содержит в своей схеме несколько элементов:

• индукторная вращающаяся часть;

• неподвижная якорная часть;

• скользящая щеточная часть;

• кольца контактного типа.

Выработанная генератором электроэнергия по сети поступает к различным типам оборудования. Происходит перераспределение по объектам полученного питания. Схемы устройства для оптимального переключения снабжаются перекидным рубильником и блокираторами.

Рубильники имеют разные технические параметры. Перекидной рубильник в трехфазной сети должен устанавливаться одновременно с блоком питания, имеющим высокий показатель напряжения. Перекидные рубильники производятся в двух вариантах:

однополюсной;

Первая модель состоит из одного модуля, включает медные проводники для подключения. Двухполюсная разновидность рубильника используется в электрических схемах. Они совместимы с разнофазными сетями, конденсаторами открытого типа. Перекидные рубильники подключают исходя из типа электрических сетей.

Схемы подключения АВР и их описание

Основная функция АВР – автоматическое переключение вводов, причём таким способом, чтобы исключить встречные токи.

Простая схема на рис. 4 объясняет принцип переключения.

Рисунок 4. Схема АВР

Контакты КМ1и КМ2 взаимосвязаны. После размыкания одного контакта, замыкается другой. Они не могут быть одновременно включены.

Существует множество различных схем подключения автоматического ввода резерва, но принцип их построения всегда такой: АВР устанавливают между вводом и потребителями. Обычно после электросчётчика. Сам щит с автоматикой может располагаться где угодно, но принцип его подключения именно такой. Этот принцип наглядно иллюстрирует схема на рис. 5.

Рис. 5. Наглядная схема подключения АВР

Детальная схема подключения блока автоматического запуска генератора показана на рисунке 6. На схеме К1 и К2 – это контакторы. Цифрами в кружках обозначены номера клемм. Пользуясь этой схемой не сложно подключить такой блок самостоятельно.

Рис. 6. Детальная схема подключения блока автозапуска генератора (БАГ)

Принципиальная схема подключения АВР для частного дома показана на рис. 7.

Рис. 7. Принципиальная схема

В данной схеме применено АЗУ, обеспечивающее стабильное напряжение и непрерывное питание в локальной сети.

В качестве примера приводим две схемы для трёхфазного тока (рис. 8). На изображении В показано одностороннее исполнение(дополнительное реле напряжения PH). При таком подключении генератор запускается в автоматическом режиме, после прекращения подачи электроэнергии. Другими словами, ввод от генератора является резервным.

На изображении А – исполнение двухстороннее. Обе секции имеют одинаковый приоритет. Такое подключение позволяет переключать линии, не зависимо от наличия напряжения в каждой из них.

Рис. 8. Подключение АВР для трёхфазного тока

Выбор схемы зависит от поставленной задачи, которую вы намерены решить.

Типы

Силовые розетки и вилки на 380 В для бытовых приборов выбираются в соответствии с требованиями норм безопасности. Для правильного выбора необходимо знать их типы, преимущества и недостатки.

Силовые разъемы РШ-ВШ

Штепсельный соединитель РШ-ВШ является трехфазным силовым разъемом. Его применяют для подключения бытовых и промышленных потребителей. Штепсельные соединения для сети напряжением до 380 В рассчитаны на номинальные токи 25 А и 30 А. Зажимы для подключения жил кабеля применяются винтовые, они обеспечивают надежный контакт. Корпус из карболита обладает достаточной прочностью.

Контакты могут быть цилиндрическими, плоскими или комбинированными. Пружинные зажимы повышают надежность электрических соединений. Гнезда розетки могут снабжаться специальными пробками для защиты от детей. Штепсельный разъем следует приобретать в паре, части которой должны подходить друг к другу.

Силовые разъемы РШ-ВШ стоят около 100 руб., что значительно дешевле по сравнению с аналогами. Недостатком является черный цвет, который может не соответствовать дизайну помещения. Устройство обычно применяют в подсобных помещениях, но оно также надежно работает на кухне, если его использовать для подачи напряжения на плиту.

Силовые розетки ССИ-125

Аббревиатура розетки расшифровывается таким образом – силовой соединитель ИЭК стационарный для номинального тока 32 А и с пятью полюсами для трех фаз, нейтрали и земли.

Модель предназначена для работы под напряжением до 380 В, степень защиты которой составляет IP44 (может эксплуатироваться во влажной среде).

Силовая розетка ССИ-125

Розетка крепится к стене на дюбели. Ее применяют для подключения любой нагрузки на 3 фазы: электродвигателей станков и насосов, тепловых пушек и котлов, электрических печей и других. Мощность устройств может достигать 63 А и 125 А. Клеммы отделяются от внешней среды сальником. Крепление каждой жилы производится одним прижимным винтом. Способ не очень надежный, так как при затягивании винт оставляет насечку, и со временем жила может обломиться. Винтовое соединение с окольцеванием провода и с прижимной пластиной в других типах розеток является более надежным. При подключении многопроволочных жил необходим наконечник.

Разница между одно и трехфазным подключением

Все подключения, что в однофазной, что в трехфазной сети выполняются полностью идентично, за исключением количества силовых проводов. Единственный важный нюанс касается так называемой фазы управления – если подключать к сети пускатель, то его основные контакты подключают и отключают от сети силовые провода, а питание для электромагнитной катушки тоже надо откуда то брать.

В однофазной сети проблем нет – фаза одна и такого вопроса просто не существует, а в трехфазной все несколько сложнее – есть L1, L2 и L3. Не вдаваясь в технические подробности, ответ здесь один – для управляющих цепей можно использовать любую из фаз, но только одну. Т. е. если катушка КМ1 запитана от фазы L3, то управление остальными пускателями, кнопки «Старт» и «Стоп» тоже надо «подвешивать» только на нее. Сделать это не сложно – просто отметить, какого цвета провод на нужной фазе, а если кабель с одноцветными жилами, то наклеить или нарисовать на них маркеры.
