Нож из пилы своими руками

Рекомендации по упрощению сборочного процесса

Для регулирования натяжения ремня электродвигатель необходимо устанавливать так, чтобы его можно было перемещать. Проще всего достичь этого созданием прорезей большего размера, чем требуется под крепежные болты мотора. При этом расширение отверстий должно выполняться по направлению натяжения ремня.

Если полностью следовать чертежу, то понадобится сделать более сложный механизм натяжения ремня. Процесс будет осуществляться за счет подтягивания платформы с электродвигателем с помощью шпилек и фиксации ее стопорными болтами в нужном положении (на чертеже эти конструктивные элементы обозначены цифрой 10).

Всю конструкцию и процесс сборки можно значительно упростить, если сделать циркулярку из дисковой пилы. В таком случае необходимость в монтаже ряда деталей (двигателя, диска, вала, ремня, пускателя) отпадает. Но возможности созданной модели будут ограничены мощностью использованного инструмента.

Самодельную циркулярку в любом случае необходимо заземлить. Также в щитке дополнительно рекомендуется установить устройство защитного отключения или дифференциальный автомат. Эти мероприятия защитят от поражения электрическим током, если корпус станка окажется под напряжением, например, из-за пробоя изоляции проводов. Комплектующие для электрической части циркулярного станка лучше выбирать так, чтобы они были пригодны для ремонта и просты в обслуживании. Свободный доступ к узлам оборудования поможет без проблем заменять вышедшие из строя детали.

Необходимость и выбор расклинивающего ножа для продольного резко дерева циркулярной пилой

Круглопильные станки – самые популярные инструменты, в любой мастерской, при обрабатывании дерева. Но и самые опасные. Часто циркулярки используют, не соблюдая технику безопасности:

  • нет защиты на пиле;
  • заготовку толкают руками, а не специальными толкателями;
  • не настроен пильный узел;
  • опоры не выстроены на аппарате.

Это приводит к обратному вылету заготовки. То есть деревянный брусок вылетает на высокой скорости в оператора. После этого бывают два типа травм:

  1. Головы или грудной клетки.
  2. Травма фаланги пальца или кисти.

Вылетает заготовка не всегда. Она улетит, если недостаточно прижата к упору или положение изменено относительно диска. Заготовка просто попадает на заднюю часть пилы и движется в направлении пилы. В сторону оператора. Предотвратить выбивание заготовки позволяет расклинивающий нож.

Грубо говоря, это металлическая пластина позади пильного диска. Она раскрывает распил и не дает деталям произвести зажим. Регулировка и проверка расклинивающего ножа является последней операцией пре настройке станка. Он должен быть параллелен или вертикален пильному диску. Параллельность проверяется стандартными правилами. В целях безопасности, часто устанавливается на модель прижимные зубные пластины. Это минимизирует обратный ход изделия с циркулярной пилы. Их проверить легко. Регулируют натяжение пружины.

На сегодняшний день, в магазинах есть возможность приобрести огромное количество видов ножей для станка. Можно даже сделать его своими руками. Но должны быть основные показатели, которые нужно соблюдать при подборе расклинивающего ножа:

  • толщина ножа ровна толщине зубьев пилы или не значительно больше этого показателя;
  • расстояние от вершины зубьев пильного диска и ножа идет не более 10 миллиметров;
  • на пильно-реечных верстаках должен быть в виде диска, который вращается горизонтальной оси непосредственно за пилой.

Чтобы нож за диском соответствовал всем выше перечисленным требованиям, нужно правильно провести его регулировку. Расклинивающий нож легко выровнять линейкой, бруском или другим прямым предметом. Убедитесь, что он находится точно посередине пропила за диском. Если нужна корректировка, то нужно расслабить крепежные болты и наклонить расклинивающий нож сторону.

Этим же параметрам должен соответствовать самодельный нож.

Конструкция циркулярной пилы и принцип её работы

На первый взгляд, устройство циркулярной пилы максимально простое – мощный двигатель, на вал которого одевается отрезной металлический диск. В случае со стационарными инструментами, двигатель может находиться отдельно и передавать усилие на рабочий вал ремнем через систему шкивов, но ручные инструменты, которых среди бытовых абсолютное большинство, выполнены в одном корпусе.

Сложности устройству добавляют необходимость использования качественных материалов, неукоснительное соблюдение центровки деталей, плюс выдерживание серьезных мер безопасности. Диск пилы вращается с большими скоростями, поэтому пренебрежение любым из перечисленных пунктов приведет в лучшем случае к поломке инструмента.

Как итог, к двигателю и отрезному кругу добавляется внушительное количество механико-электронных защитных и блокирующих устройств, назначение которых заключается в мгновенной остановке и обесточивании инструмента, если что-то пошло не так.

К применению циркулярной пилы есть одно важное замечание – она не подходит для фигурной резки и предназначена распиливать доски и прочие материалы только по прямой линии. Есть модели с дополнительной градуировкой ведущей подошвы, что позволяет выставлять диск не строго перпендикулярно распиливаемой поверхности, а под определенным углом, но при этом пила также ведется строго по прямой. 1

Верхний основной защитный кожух.2. Кнопка включения.3. Кнопка блокировки включения.4. Кнопка включения лазерного включателя

1. Верхний основной защитный кожух.2. Кнопка включения.3. Кнопка блокировки включения.4. Кнопка включения лазерного включателя.

5. Опорная рукоятка.6. Корпус с двигателем.7. Лазерный указатель.8. Регулировка угла пропила.

9. Пильный диск.10. Нижний подгруженный кожух.11. Опорная подошва.

Большинство циркулярных пил имеют схожую конструкцию, отличие составляют дополнительные элементы, расширяющие функции инструмента или повышающие безопасность работы с ним.

Основные элементы, входящие в конструкцию пилы:

  • Корпус с одной или двумя ручками;
  • Защитный кожух для пильного диска;
  • Платформа для удержания диска в нужном положении;
  • Расклинивающий нож для освобождения диска, увязшего в древесине;
  • Электродвигатель, на вал которого крепится диск с помощью болтов.

Особенность пилы – с ее помощью можно распилить материал только по прямой (поперечно или продольно), без возможности дуговой резки.

Принцип работы заключается в передаче вращательного момента от вала двигателя распиловочному диску, который вращаясь с большой скоростью вокруг оси, отрезает дерево или другой материал.

В зависимости от глубины распила инструмент подразделяется на пилы:

  • Малые – 40-46 мм;
  • Средние – 50-55 мм;
  • Большие – 65-70 мм;
  • Профессиональные – 65-140 мм.

Дисковая пила является опасным инструментом и требует осторожного обращения и выполнения требований по технике безопасности. Для предотвращения травм и порезов надо соблюдать ряд несложных правил:

  • Перед распиливанием древесины нужно убедиться, что в заготовке нет металлических гвоздей или шурупов.
  • Осмотр и ремонт инструмента производят только при его полном отключении от сети.
  • Не допускается очистка пилы от пыли руками. Только специальной щеточкой.
  • При работе желательно надевать защитные очки.
  • Работать нужно не спеша, аккуратно и внимательно.
  • Если требуется поддерживать заготовку, то пальцы руки, держащей деталь, должны быть расположены параллельно линии реза.

Шаг 12:

Используя лезвие в качестве шаблона я прослеживаю ручки формы на дерево. Этот кусок ореха был подарен мне одним из моих соседей был отрезан кусок, который он молол вниз. Здесь вновь используя мой 2х4 кусок лома и хомуты я пилил два 1/4 толстые куски. В мое волнение, я бросился на резание древесины, если бы я приняла какое-то время, чтобы думать о моей операции я мог бы делать это легко и возможно с лучшими результатами. Моей первой ошибкой было отрезать отработанный материал. Я мог бы использовать этот материал для зажимать часть вниз, а затем вырежьте две ручки. Вот опять моя неопытность, в данном случае с ручными инструментами, поднимает свою уродливую голову. Мне удалось сделать два полезной части ручки, но я уверен, что я работал намного тяжелее, чем умнее, чтобы сделать их.

Устройство и принцип действия

Перед тем как приобрести ручную пилу, необходимо разобраться в ее конструкции и принципе действия. Именно эти сведения помогут сделать правильный выбор. Циркулярка ручная имеет множество видов, но принцип их действия ничем не отличается друг от друга. Включается электромотор, и вращательные движения передаются на диск, с помощью которого и происходит распиливание разных видов строительных материалов. Для работы с каждым материалом необходимо специальное полотно.

Мини-циркулярка состоит из таких конструктивных элементов:

  • двигатель;
  • специальный корпус с ручками и кнопками управления;
  • режущий диск;
  • защитная конструкция;
  • вентиляционная система;
  • площадка, направляющая движение режущего элемента.

Как правило, мини-циркулярка имеет в своей комплектации двигатель, максимальное значение мощности которого достигает 2500 Вт

Именно эта техническая характеристика является ключевой, и поэтому на нее стоит обратить внимание

Еще одним главным элементом является диск для циркулярки. На современном строительном рынке можно приобрести полотна, которые способны резать любой строительный материал. Они отличаются размерами и количеством зубьев.

Чтобы изменять глубину распиливания, в конструкции предусмотрена направляющая площадка. Она изготавливается из металла или алюминия. Первый вид характеризуется низким качеством работы. Поэтому для более точной резки следует применять направляющую площадку из алюминия.

Как заточить диск вручную напильником

Если наждачного станка нет в наличии, то процедуру можно выполнить вручную. Принцип заточки заключается в том, что затачиваемый диск следует зафиксировать в неподвижном положении. Для этого используются тиски или струбцина. Когда оснастка будет зафиксирована, останется только взять в руки маркер, и отметить точку начала проведения работ. Далее напильником выполняются работы по заточке.

  1. Использовать рекомендуется плоский напильник, но подойдет также и треугольный. Главное требование к напильнику — это свободное вхождение между зубьями
  2. Сильно изнашивается передняя и верхняя часть зуба, поэтому этот износ следует восстановить
  3. На начальном этапе восстанавливается задняя поверхность зубцов, а затем передняя
  4. При заточке нужно прилагать одинаковое усилие. Кроме того, величина зубцов, а точнее их размер, должен быть одинаковым

Выполнять работы по затачиванию вручную намного труднее и дольше, поэтому такой способ рационален только в одном случае, если приходится не часто работать циркулярной пилой. Если работы инструментом выполняются часто, то рационально купить наждачный станок и изготовить из него оборудование под заточку дисков циркулярной пилы.

Что можно сделать из двуручной пилы интересные задумки

Если двуручная пила не применяется по назначению или на полотне отсутствует некоторое количество зубьев, то торопиться избавляться от нее не стоит. Если ее нельзя использовать как большую пилу, то из нее можно изготовить много разных, интересных и полезных приспособлений. Для начала выясним, почему двуручная пила используется для изготовления разных приспособлений? Причины такой популярности следующие:

  • Инструмент времен СССР изготавливался с применением качественной высокопрочной стали марки 9ХФ, толщиной от 1 до 3 мм. Сейчас встретить такую сталь практически невозможно
  • Строгое соблюдение ГОСТа 980-80 и стандартов при изготовлении, что повышает качество полотен
  • Устойчивость к коррозионному воздействию

Теперь, когда известно, почему стоит выбрать пилу двуручного типа «Дружба-2» для изготовления разных приспособлений, разберемся, что же можно из нее сделать.

  1. Ручная пила. Первое, что можно сделать из двуручной ножовки Дружба-2 — это ручная ножовка. Принцип изготовления обыкновенной ножовки простой — надо расчертить мелом или карандашом на полотне форму будущего инструмента. Затем при помощи болгарки вырезать ее по шаблону, и закрепить к полученной заготовке рукоятку. Рукоятку можно купить или снять с китайкой пилки
  2. Нож из двуручной пилы Дружба 2 (или ножи для метания) — аналогично по шаблону вырезается заготовка будущего ножа, а затем производится заточка лезвия и подготавливается рукоятка. При заточке надо учитывать, что делать это необходимо при помощи напильника, но никак не наждака. Ведь избыточный нагрев металла приведет к снижению прочностных свойств
  3. Пружина — рассматриваемый вид устройства обладает колоссальными свойствами амортизации, что позволяет использовать устройство для изготовления, к примеру, катапульты или прочих подобных приспособлений

Вариантов применения ненужной поперечной пилки в хозяйстве множество. Что из нее сделать, все зависит от того, что надо в хозяйстве — хороший нож, ручная ножовка или другие приспособления.

Подводя итог, необходимо отметить, что двуручная пила стоит того, чтобы дать ей вторую жизнь. Ведь Дружба-2 еще тех времен является настоящим раритетом, который способен прослужить не менее пары десятилетий. Сегодня также можно купить современные ножовки двуручного типа таких производителей, как Зубр, Matrix, Сибртех и другие. Если сравнить их по качеству с пилками отечественного производства, то они ничуть не хуже справляются с поставленными задачами. Стоимость новой поперечной пилы составляет от 400-600 рублей, что зависит от производителя.

Отпуск

Затем наступило время провести отпуск лезвия. Сперва я очистил наждачной бумагой окалину, которая осталась после закаливания. Я выставил температуру в своей духовой печи на отметке в 190 градусов Цельсия и положил в нее лезвие на 1 час. Час спустя я выключил печь и оставил нож в ней остывать до комнатной температуры не открывая дверь духовки. Можно наблюдать светлый или бронзовый отлив, который лезвие приобретает после отпуска. После этой процедуры я обработал лезвие наждачной бумагой с зерном P220 и затем перешел на P400. На последнем фото я использую наждачную бумагу P400, обвернув ею брусок. Обработку произвожу от хвостовика к острию только в одном направлении. Такая обработка делает поверхность однородной.

Приемы обращения с металлом

Чтобы лезвие было крепким и тугим, в ходе его создания требуется придерживаться правил обращения с железом.

  • На полуфабрикате не должно иметься заметных и невыраженных дефектов. Прежде чем приступать к работе, заготовки требуется обследовать и простучать. Целостный элемент звучит звучно, а бракованный – приглушенно.
  • При создании проекта и чертежа конфигурации режущего компонента требуется избегать углов. В подобных областях сталь способна переломиться. Все переходы необходимо делать гладкими, без крутых поворотов. Скосы обуха, предохранителя и рукояти необходимо сточить под углом 90 градусов.
  • При вырезании и обработке нельзя допускать перегрева металла. Это ведет к снижению прочности. «Пережаренное» лезвие становится непрочным либо мягким. В процессе обработки деталь необходимо регулярно остужать, всецело окуная ее в емкость с холодной водой.
  • Создавая нож из пильного диска, необходимо не забывать, что этот элемент уже прошел процедуру закалки. Заводские пилы рассчитаны на работу с очень крепкими сплавами. Если не нагреть изделие сверх меры во время вытачивания и обработки, то закаливать его не потребуется.

Что можно делать электрическими дисковыми пилами

Дисковые электрические пилы позволяют обрабатывать древесину и изделия на ее основе разными способами, которые зависят от типа выбранного инструмента.

Виды работ ручной дисковой пилой

Ручной циркулярной пилой можно выполнять следующие виды работ:

производить торцевание множества заготовок, уложенных в одной плоскости;

торцевать широкие доски, используя параллельный упор, которые невозможно обрезать на маятниковой пиле;

подрезать доски при укладке полов;

торцевать заготовку под углом, без направляющей и с ее использованием;

производить продольное пиление заготовки под углом;

выравнивать необрезную доску по заранее начерченной линии;

выбирать четверть в доске или брусе;

производить раскрой листовых материалов, используя направляющую шину;

сменив оснастку, дисковой пилой можно делать раскрой металлических профилированных листов;

резать оргстекло и различные виды пластика;

установить ручную пилу в стол и использовать ее как стационарную циркулярку.

Работа на циркулярном станке

Работа циркулярной пилой (стационарной) немного отличается от работы ручным агрегатом. С помощью циркулярного станка можно делать следующее:

разрезать и торцевать широкие заготовки, как прямым резом, так и под углом;

производить продольное и поперечное пиление деревянных щитов;

кроить листовые материалы на древесной основе;

распускать доску под углом;

распиливать необрезную доску.

Виды работ торцовочной пилой

Торцовочной пилой можно делать следующее:

производить торцевание заготовок из дерева под любыми углами по отношению к кромке;

производить торцевание заготовки под углом к ее пласти;

торцовочная пила с протяжкой позволяет распиливать более широкие заготовки;

Как узнать что пора заточить диск

Режущие диски для обработки древесины и древесных материалов с течением времени истираются и изнашиваются, что способствует снижению их производительности. Чтобы восстановить эффективность режущего инструмента, понадобится произвести заточку зубьев. Узнать о том, что надо произвести заточку зубьев на диске, можно последующим факторам:

  1. Чтобы разрезать древесину, необходимо приложить усилия прижима инструмента к распиливаемой заготовке
  2. Наблюдается возникновение дыма, поступающего из-под защитного кожуха
  3. Происходит чрезмерный нагрев защитного кожуха
  4. Возникают признаки запаха гари. Это означает, что зубья не пилят древесину, а режут ее

Эксплуатация неисправной насадки на электроинструменте приводит к тому, что снижается производительность выполнения работ, а также повышается вероятность скорейшего выхода из строя электроинструмента и самой насадки. Снижение производительности способствует повышению нагрузки на электродвигатель, который в итоге начинает перегреваться, и выходит из строя.

Это интересно! Работать затупленным диском нерационально, так как помимо повышения нагрузки на электроинструмент, увеличивается время работы по распиливанию заготовок.

Сверление хвостовика

Ручку на хвостовике можно закрепить при помощи заклёпок или при помощи клея. Наиболее надёжный вариант крепления ручки заключается в использовании заклёпок. Для их установки необходимо сделать в хвостовике отверстия. Отверстия размечаются на хвостовике так, чтобы они находились примерно посередине будущей ручки. Для того чтобы сверло не соскользнуло на начальном этапе сверления – производят кернение отверстий.

Ввиду того, что дисковая пила изготовлена из легированной инструментальной стали, просверлить её будет не так просто. Обычные свёрла для металла тут долго не проживут.

В процессе сверления важно добавлять масло в зону сверления и не давать сверлу перегреваться

Просверленная заготовка

Сверление закалённой стали довольно трудная задача. Поэтому можно изготовить отверстия в хвостовике электрохимическим способом. Для этого к заготовке приделывают провод, затем полностью покрывают хвостовик битумной мастикой или пластилином. В местах будущих отверстий защитный слой процарапывают до голого металла. Далее, готовится насыщенный раствор поваренной соли, в который опускают хвостовик клинка с проводом и ненужную металлическую пластинку тоже с проводом. Оба провода подключаются к аккумулятору или автомобильному зарядному устройству. На будущий нож из дисковой пилы подаётся «плюс», на пластину «минус». Процесс травления сопровождается выделением газа. Через 30–50 минут отверстия будут готовы.

Советы по выбору

В качестве заключения приведем несколько советов от профессионалов по выбору циркулярной пилы для домашнего использования:

Для нерегулярных работ и непрофессионального использования идеально подойдут модели с мощностью силового агрегата от 850 Вт до 1,2 кВт;
Для выполнения ремонтно-строительных работ в частном доме или на даче, обращайте внимание на модели с базовым функционалом, мощностью двигателя от 1,2 до 2 кВт и глубиной реза не менее 60 мм;
Если вы профессиональный строитель, выбирайте максимально выносливые модели с мощностью двигателя не менее 2 кВт, глубиной реза более 60 мм и частотой оборотов от 5,5 тыс.

Следует понимать, что большое количество функций упрощает использование и расширяет сферу применения, но значительно увеличивает стоимость инструмента. Именно поэтому к выбору пилы по данному параметру следует подходить взвешенно и с умом.

Посмотрите видео о том, как выбрать циркулярную пилу

Выпиливание заготовки рукояти и подготовка к склеиванию

Для завершения работы с ножом необходимо изготовить рукоять. Тут могут быть различные вариации материалов, используемых в качестве рукояти. Наиболее популярный материал – это дерево. Деревянная рукоять пропитывается льняным маслом для предотвращения пагубного воздействия на неё влаги.

Выбирается ровная дощечка из дерева понравившихся пород. Толщина дощечки должна быть не менее полсантиметра для удобства. Толстую дощечку можно распилить вдоль. Используя заготовку ножа как лекало, на дощечку наносится разметка, включая отверстия под заклёпки. Для хорошего прилегания будущей рукояти к хвостовику, необходимо вывести плоскость прилегания с помощью наждачной бумаги.

Заготовка рукояти

Какие есть варианты изготовления?

Чтобы сделать циркулярку своими руками, можно использовать несколько способов. Самые популярные из них:

  1. Установка купленной ручной циркулярной пилы на станок, который делают из бруса.
  2. Использование в роли привода незаменимой болгарки со стальным диском для резки по дереву.
  3. Превращение в циркулярку небольшого деревянного стола и двигателя, «выуженного» из стиральной машины.
  4. Изготовление металлической станины и установка асинхронного двигателя (1-1,5 кВт).

Болгарка будет «впору» для подрезки мелких деревянных деталей, но для циркулярной пилы-станка она не лучший вариант, так как ограничено время ее непрерывной работы. Двигатель от стиральной машины тоже не самый подходящий способ (вернее, самый неподходящий) — оборудование получается неудобным, довольно слабым.

Самодельные приспособления

Циркулярную пилу сделать не так сложно, проблемы могут возникнуть при подгонке узлов. Правильно подобрать все элементы, чтобы они работали безупречно, – это важная задача. Вал должен иметь саморегулирующиеся подшипники, если агрегат используется ежедневно. Сами подшипники лучше всего подбирать с двумя рядами шариков, которые будут регулироваться с помощью зажимной гайки.

Рабочая поверхность обязательно должна иметь «сетку»-разметку. Без этой системы координат точная работа по дереву довольно затруднительна. Нельзя пренебрегать защитным кожухом – во время работы он надежно предохраняет устройство от механических повреждений. Циркулярная пила при работе с различными материалами работает в разных режимах, поэтому желательно иметь устройство, которое управляет подобным процессом. На валу следует делать несколько желобов, чтобы была возможность переставлять шкивы, таким образом меняя скорость.

Когда приходится распиливать бруски или совершать несколько пропилов с разных направлений, требуется упор, который имеет конфигурацию «П». В его основании лежит доска толщиной 30 мм. К основанию прикручиваются боковины толщиной 12 мм. Таким образом, упор инсталлируется на брус, размер которого от точки разреза отвечает размеру до режущего диска. С двух боков он прижимается к брусу фиксаторами. Если брус слишком массивный, то его переставляют и делают еще один пропил.

Также существует кромочный упор, который востребован. Чтобы его сделать, требуется большое количество времени и хорошая квалификация мастера. Обязательно перед началом работы следует сделать схему-чертеж. Делается этот упор из фанеры (20 мм), также из этого материла изготавливается и упорная планка. Фазы изготовления:

  • прорезаются продольные пазы для шпонок;
  • шпонки монтируются на упорной планке;
  • между сделанными пазами прорезается еще один паз, чтобы закрепить упорную планку;
  • в основании делается еще одно отверстие, его размер соответствует пильному резаку циркулярной пилы;

Монтируются боковины-ограничители, причем обязательно должны быть фиксаторы, чтобы ее надежно закреплять. Чтобы поставить упор на заготовку, планка двигается в пазах и фиксируется через щель струбцинками. Лучше всего сразу закрепить линейку или рулетку на станине – это намного облегчает работу. Толкатель удобен для работы с небольшими заготовками – он позволяет закреплять деталь с двух сторон, что обеспечивает точность в работе

Важно также сделать:

  • лифт;
  • расклинивающий нож;
  • подъемный механизм.

Конденсаторы рассчитываются по такой схеме: на 1000 ватт приходится 100 мкФ для конденсатора рабочего типа. Емкость пускового конденсатора надо заказывать в два раза большей. Следует помнить, что пусковой блок SB – это приспособление, которое автоматически возвращается в первоначальное положение. Это очень удобно, так как буквально через считаные секунды после старта можно начинать рабочий процесс.

4 Технология изготовления – пошаговая инструкция

Берут лист фанеры, размечают размеры столешницы. Электрическим лобзиком аккуратно обрезают, затем обрабатывают фрезером кромки. Заготовка ошкуривается средней и мелкой наждачной бумагой. На нижней плоскости размечают место под циркулярную пилу: снимают диск, прикладывают подошвой и обводят карандашом. Фрезерной машиной выбирают углубление, размер которого зависит от толщины основания инструмента.

Схема стола для ручной циркулярки

Пилу устанавливают на место крепления, при необходимости корректируют. Если все подходит, в подошве сверлят 4 отверстия диаметром 10 мм. Опять прикладывают инструмент, намечают в столешнице места креплений и делают сквозные отверстия. Со стороны рабочей плоскости выполняют углубления для болтов М8 с потайной головкой. Шляпка должна прятаться в них. Прорезают щель под диск шириной на 1–2 мм больше его толщины. Если планируется распиловка под разными углами, ее делают трапециевидной с направленной вниз вершиной.

Приступают к изготовлению ребер жесткости своими руками, начиная с продольных. Место расположения удалено от края стола на 10 см, его размечают линиями на таком расстоянии. Доски обрезают по длине, прикладывают к столешнице, обводят. Намечают центральную линию, вдоль которой обозначают расположение саморезов. Крайние удалены от конца ребер на 5 см, промежуточные через 20 см.

Высверливают сквозные отверстия, с лицевой стороны столешницы зенкуют под шляпки. Промазывают заготовки столярным клеем, устанавливают на место, стягивают струбцинами. Аналогично фиксируют поперечные ребра жесткости. Скрепляют со столом и между собой саморезами.

Ножкам придают форму, которая обеспечивает максимальную опору для каркаса. Обычно высота для удобной работы составляет 1–1,1 м. Сверху они шире, а к основанию сужаются. Для этого одну сторону брусков под углом срезают вдоль. Относительно столешницы они будут стоять немного враспор. Увеличить жесткость помогут стальные уголки на месте стыков. Для крепления используют болты, которые устанавливают головками наружу, подкладывают шайбы. Применяют также раскосы из брусьев.

Прежде чем поставить пилу на место, угольником проверяют расположение диска относительно подошвы. Если оно отличается от прямого угла, под основание с одной стороны подкладывают полоски жести, добиваясь выравнивания. Циркулярку притягивают болтами М10 к столешнице, под гайки ставят гроверы.

Изготовление ножа из полотна


Изготовление ножа

Если полотно большое и не имеет сильного износа, то из него можно сделать несколько клинков разного назначения. Потраченные силы и время того стоят.

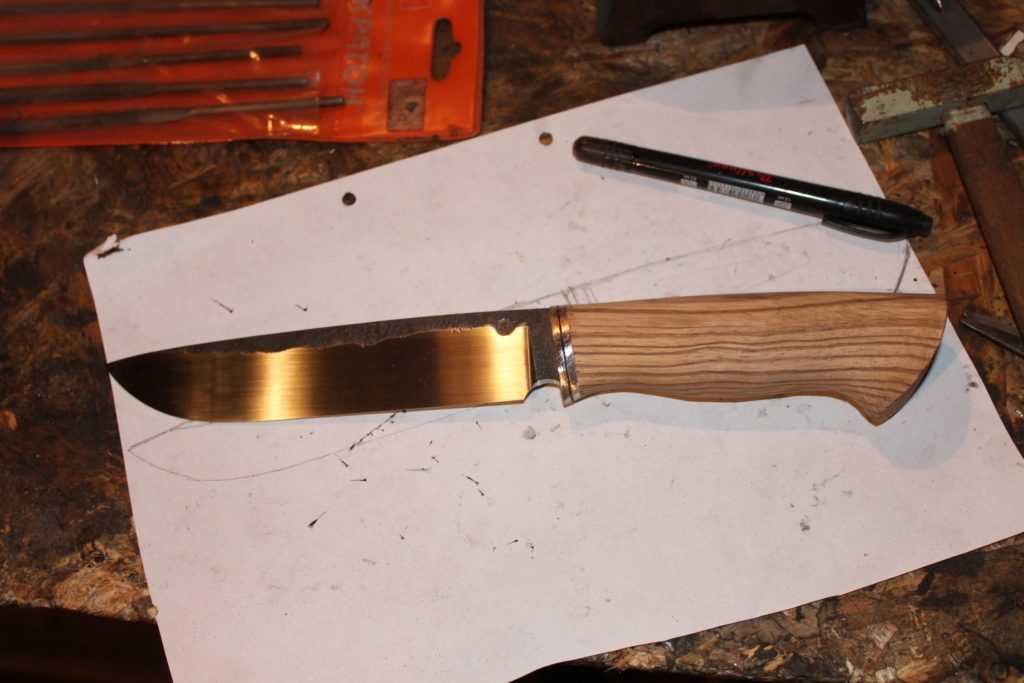

Нож из циркулярной пилы своими руками делается в такой последовательности:

  1. На полотно прикладывается лекало, намечаются контуры клинка. Поверх маркера керном наносятся царапины или точечные линии. Так рисунок не сотрется при выпиливании заготовки и ее подгонке под нужную форму.
  2. Из диска циркулярной пилы выпиливаются заготовки. Для этого лучше использовать болгарку с диском по металлу. Следует оставлять запас 2 мм от контура. Это нужно для того, чтобы убрать сожженный болгаркой материал. Если болгарки под руками нет, то выточить заготовку можно с помощью тисков, молотка и зубила или ножовки по металлу.

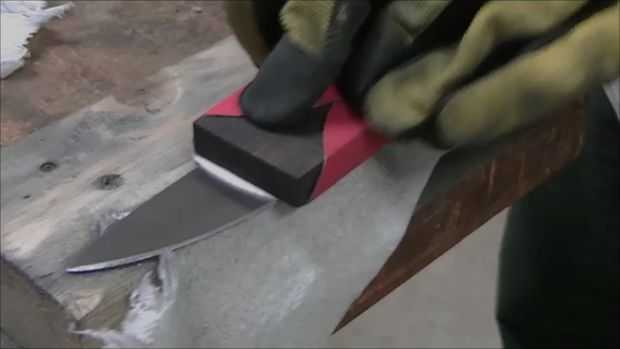

  3. На точильном станке стачивается все лишнее. На этот процесс придется потратить много времени, чтобы не перекалить сталь. Чтобы этого не допустить, заготовку нужно регулярно опускать в воду до полного остывания.
  4. Намечается лезвие. Здесь нужно быть внимательным, чтобы сохранить контур ножа, не спалить его и выдержать угол 20º.
  5. Выравниваются все прямые участки. Это удобно делать, прикладывая заготовку к боковой части точильного круга. Переходам придается округлая форма.
  6. Деталь очищается от заусенец. Проводится шлифовка и полировка клинка. Для этого используется несколько сменных кругов на точильном станке.

Отдельно следует остановиться на том, как делается ручка. Если используется древесина, то берется монолитный фрагмент, в котором делается продольный пропил и сквозные отверстия. После этого болванка насаживается на клинок, в нем намечаются отверстия для крепежа. Фиксация рукоятки на клинке производится с помощью заклепок или болтов с гайками. В случае с болтовым соединением шляпки метизов утапливаются в древесине и заливаются эпоксидным клеем.

Когда ручка собирается из пластика, используются 2 накладки, которые должны быть симметричными. Для придания ножу оригинальности пластиковые накладки раскрашиваются с внутренней стороны. В накладках можно делать полости, заполняемые украшениями, изделиями из цветных и драгоценных металлов, маленькими компасами и фотографиями.

После закрепления на клинке, рукоятки обтачиваются до тех пор, пока не приобретут необходимую форму и гладкость.

Рабочий инструментарий и материалы

Сырьевым материалом для создания кустарного ножика может стать любой, бывший в употреблении, либо новый режущий компонент из каленой стали. В роли полуфабриката желательно применять пильные круги по металлу, по бетону, пильные круги маятниковой торцевой и ручных пил. Приличным материалом будет бывшая в употреблении бензиновая пила. Из ее цепи возможно отковать и изготовить лезвие, которое по своим свойствам и наружному облику будет ничем не хуже легендарных дамасских клинков.

Для создания ножа из диска циркулярки своими руками станет необходимым следующее оснащение и материалы:

  • углошлифовальная машина;
  • наждачный станок;
  • электродрель;
  • линейка;
  • молоток;
  • наждачка;
  • брусочки для затачивания;
  • напильники;
  • кернер;
  • эпоксидка;
  • проволока из меди;
  • фломастер;
  • емкость с водой.

Для создания рукояти предпочтительнее применять:

  • цветные сплавы (серебро, латунь, бронза, медь);
  • древесину (береза, ольха, дуб);
  • оргстекло (поликарбонат, плексиглас).

Материал для рукояти должен быть цельным, без растрескиваний, гнилости и иных изъянов.

4 Ручная дисковая пила – превращение в стационарную

Из ручной дисковой пилы несложно изготовить стационарную, расширив ее возможности. Первым делом понадобится стол. Удобным материалом послужит финская фанера, которая, в отличие от обычной, ламинирована – заготовки при обработке хорошо скользят по поверхности. Она достаточно толстая, чтобы выдержать большой вес, влагостойкая, хорошо поддается обработке. Можно использовать обычную фанеру 20 мм, только ее нужно покрасить, а лучше покрыть листовой сталью или текстолитом.

Нужно понимать, что глубина реза уменьшится на толщину крышки. Понадобится диск большого диаметра, чтобы не уменьшить функциональность по сравнению с переносным инструментом. Размеры столешницы делаем достаточными для того, чтобы заготовка вмещалась по ширине. Следует добавить, что на широком столе можно дополнительно укрепить электрорубанок и лобзик, что сделает станок универсальным.

Используя чертежи и объяснения, нетрудно изготовить дополнительные приспособления для дисковой пилы, которые расширят ее возможности.

Размечаем на листе фанеры прямоугольник необходимых размеров, вырезаем, обрабатываем края. Подошвой прикладываем ручную циркулярку к поверхности и размечаем карандашом места крепления. Делаем прорезь для дисковой пилы. Можно несколько углубить место крепления, используя фрезу, но не больше 10 мм, чтобы не ослабить столешницу. Такой способ изготовления позволит приблизить глубину пропила к указанной в паспорте дисковой пилы.

Из досок делаем раму (царги), которую установим снизу, чтобы укрепить конструкцию. Четыре доски скрепляем в коробку, приклеиваем к столешнице, закрепив струбцинами. Через стол ввертываем в доски саморезы. Отверстия для них сверху зенкуем, чтобы спрятались головки саморезов. К царгам стационарной пилы крепим ножки, лучше болтами с шайбами и гайками. Столу следует обеспечить дополнительную жесткость, поэтому в нижней части ножек делаем распорки.

Изготовляем ограничительну планку, равную длине рабочей поверхности. В ней сверлим два перпендикулярных диску паза, в которых планка будет передвигаться и фиксироваться на определенном расстоянии от пильного диска. Осталось внести изменения в систему управления: фиксируем кнопку управления во включенном состоянии изолентой. На царгу устанавливаем розетку, подключенную к сети. В разрыв провода, идущего к пиле, монтируем выключатель.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Проект "Стройка"
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
