Как сделать самодельную лодку из фанеры своими руками, чертежи лодки

Изготовление плоскодонки своими руками

Сборка плоскодонки своими руками включает в себя составление чертежей, покупку материалов, подготовку необходимых инструментов, изготовление из доски днища, бортов, кормы, их крепление и обработка конструкции против гниения антисептиками, смолой.

Материалы и инструменты

Необходимые инструменты:

Электролобзик.
Рулетка.
Угольник.
Маркер.
Молоток.
Шуруповерт.

Из материалов необходимы сухие еловые или сосновые доски толщиной 25–30 мм, бруски сечением 50×50 мм для поперечин, гвозди или оцинкованные саморезы, смола, пакля, водостойкая краска.

Составление чертежа

Для того чтобы построить лодку плоскодонку из досок самостоятельно необходимо прежде всего сделать понятные и наглядные чертежи (проект) ее основных частей: бортов, днища, кормы (транца). На основании чертежей производится расчет потребности в материалах: доске, фанере, брусков для каркаса и ламелей.

Чертеж плоскодонной лодки должен быть наглядным и понятным – ошибка в размерах при изготовлении плавсредства приведет к снижению его герметичности и маневренности.

Изготовление днища

Несколько досок кладут плотно друг к другу, на них маркером очерчивается контур дна согласно размерам чертежа. Из брусков изготавливают 5 поперечин, длина которых равна ширине днища в средней, кормовой и носовой части. Самой длинной поперечиной уложенные доски сшиваются посередине, после чего с помощью лобзика или ручной циркулярки днище вырезают по очерченному контуру, оставляя не выпиленными участки у носовой и кормовой части.

В носовой и кормовой части заготовку днища дополнительно фиксируют досками и капроновым шнуром

Далее такими же поперечинами сшивают плотно доски в области носа и кормы. После этого, днище выпиливается полностью.

Стягивая днище поперечинами, добиваются минимальных зазоров между его досками

Монтаж носовой доски и кормы

После того как днище выпилено к носовой его части при помощи ершённых гвоздей или саморезов под близким к прямому углу крепится брусок – носовая доска. Затем к задней части днища крепится несколько досок, из которых формируется корма (транец).

Близкий к прямому угол крепления носовой доски позволит равномерно распределить воздействующую на нос силу встречного потока воды при движении лодки

Крепление к днищу бортов

Две первые доски правого и левого борта прибиваются сначала к носовой доске, затем выгибаются по контуру днища и стягиваются прочным шнуром у кормы. После этого, они крепятся к торцам днища гвоздями.

При креплении первых досок бортов их лучше фиксировать у кормы прочным капроновым шнуром

Для крепления последующих досок параллельно поперечинам к днищу прибивают переборки.

Чтобы борта «не повело» доски правого и левого борта прибивают к переборкам одновременно, не собирая сначала правый или левый борт полностью.

При длине лодки 3,5–4 метра обязательно наличие не менее 2 переборок, к которым пришивают доски бортов

Обработка днища и бортов

Все щели в днище и между досками бортов конопатят паклей. Для защиты дерева днища от гниения, а также для предотвращения течей дно и борта хорошо промазывают смолой.

Изготовление матрицы

Матрица считается самым сложным этапом при изготовлении лодки своими руками. Для ее производства нужно обзавестись стекломатом, валиками, кистями, наждачной бумагой, полиэфирной смолой, шлифовальной машинкой, пылесосом, дрелью, ножницами.

Процесс:

прикрепить к каркасу шпангоуты; после установки шпангоутов крепятся бортики из фанеры

Нос матрицы должен основательно крепиться в борту; матрица должна быть жесткой, поэтому для краев бортиков нужно подобрать двухслойную фанеру, толщиной в 12 мм; для ровности бортики выравниваются и ошкуриваются; на матрицу наносится полиэфирная шпаклевка; лодка должна иметь ровные борта, поэтому разумно воспользоваться шаблонным шпателем; важно правильно сделать разметки на лодке, ее форма должна быть идеальной; далее переходим к деревянному килю, его наличие сделает ход как весловой, так и моторной лодки плавным, легким, штормить в стороны ее не будет; изготовленный из дерева киль сверху покрывается полиэфирной смолой; чтобы поверхность бортиков матрицы была идеальной, киль нужно снять; довести борта до совершенства и идеальной формы матрицы; стекломат к бортам нужно прикатать, для этого он укладывается сначала на один борт, потом на второй; для выдавливания лодки из матрицы встраиваются нипеля; при наличии стеклопластиковых седушек, их матрицу также нужно подогнать по месту своего предназначения

Выбор материалов и вида лодки — первый шаг

Нельзя сказать, что вариантов у будущего строителя очень много, однако выбор есть. Самодельную лодку можно изготовить из:

алюминия;
дерева;
пластика;
резины (прорезиненной ткани);
стали;
фанеры.

Идеального материала нет, каждый из них имеет свои достоинства и не лишен недостатков, но чаще всего мастера останавливают свой выбор на древесине и ее «коллегах», так как преимущества этих вариантов несомненны. Это:

экологичность, небольшой вес;
плавучесть, надежность, прочность;
бесшумность, маневренность;
относительно небольшая себестоимость;
длительный срок службы при правильной обработке материала и хранении судна;
возможность использования весел, установки мотора и/или паруса.

Есть две разновидности деревянных лодок:

килевые конструкции;
плоскодонные (круглодонные) суда.

Вторые в большем почете у рыбаков, так как лодки-плоскодонки обладают лучшей устойчивостью, позволяющей охотиться на рыбу даже стоя. На этих плавсредствах удобно разворачиваться, а места в них хватит для всего, что необходимо поклонникам рыбалки: как для снастей, так и для очень большого улова.

Также вы можете ознакомиться с ценами на готовые лодки:

Описание рабочего процесса

Отметим сразу – изготовление катера своими руками процесс довольно длительный, к тому же у вас должно быть помещение, в котором будут производиться работы, чаще всего используется гараж или другое строение достаточного размера.

Сооружение корпуса

Процесс производится в следующей последовательности:

Можно сделать чертежи катера своими руками из фанеры, но гораздо проще найти готовый вариант с подходящими вам параметрами, так как есть множество важных нюансов, которые не знают те, кто не является специалистом в области постройки плавательных средств. Лучше всего проконсультироваться со знатоками, чаще всего они могут предложить проект или порекомендовать хороший вариант;

Лучше найти готовые чертежи и выкройки катера из фанеры – своими руками сделать их непросто, и вы сможете сэкономить очень много времени и исключить ошибки и просчеты

Работа начинается с того, что листы сращиваются между собой, это можно сделать с помощью прикрепления накладки, которая закрепляется эпоксидкой и саморезами, важно, чтобы у вас в итоге получились элементы нужной длины. На следующий день можно продолжать рабочий процесс; Чтобы постройка катера из фанеры своими руками проходила максимально качественно и быстро, необходимо на все заготовки нанести координатную сетку размером 100 на 100 мм. Это упростит изготовление элементов, ведь они имеют неправильную форму и точно вырезать их, не имея ориентиров, очень и очень сложно;

Это упростит изготовление элементов, ведь они имеют неправильную форму и точно вырезать их, не имея ориентиров, очень и очень сложно;

Изогнутые линии – самая ответственная часть работы при раскройке элементов

После того, как все заготовки нарезаны, можно приступать к следующей стадии.

Сборка

Процесс состоит из данных работ:

Все проекты катеров из фанеры состоят из одинаковых элементов, поэтому последовательность операций всегда аналогична. В первую очередь скрепляются элементы днища, для этого вдоль соединения на расстоянии 15-20 мм сверлятся отверстия под проволоку и части стягиваются. При этом не стоит прикладывать слишком большое усилие, чтобы не повредить материал;
Далее устанавливаются поперечные элементы жесткости, которые называются шпангоутами, их проще всего вырезать из фанеры толщиной 9-10 мм. Они приклеиваются эпоксидной смолой и дополнительно прикручиваются саморезами. Также крепятся продольные рейки 50х20, которые называются стрингерами. В шпангоутах можно сразу же сделать вырезы под лаги, чтобы впоследствии не работать в стесненных условиях;
Затем устанавливаются бортовые элементы, в них делаются вырезы под стрингеры и ставятся сами элементы жесткости, после этого можно приклеивать и прикручивать саморезами фанеру для бортов. Соединения изнутри для дополнительной прочности промазываются эпоксидной смолой и закрываются одним слоем стеклоткани;

Так выглядит процесс сборки

После того, как все элементы скреплены между собой, необходимо перевернуть конструкцию. Для этого ее проще всего вынести и сделать это на улице, так как помещение такой площади, чтобы сделать это внутри, найти очень сложно. Для того чтобы не повредить конструкцию, ее проще всего уложить на старые автомобильные покрышки;
Далее необходимо выкрутить все саморезы изнутри и заделать их эпоксидной смолой, после этого замазываются и все соединения, чтобы заполнить щели и сделать поверхность максимально ровной. После высыхания первого слоя производится наклеивание стеклоткани шириной 10 см, затем клеится полоса 17 см, а третий элемент должен иметь еще большую ширину, чтобы перекрывать два первых, это позволяет придать всем изгибам жесткость;

Чтобы фанерные катера были надежными, необходимо тщательно проклеивать все соединения

Далее наружная часть оклеивается всплошную, лучше сделать это в 2-3 слоя. После высыхания производится шлифовка и шпаклевка поверхности для того, чтобы она стала ровной;
Когда поверхность выровнена, можно перевернуть конструкцию для того, чтобы заполнить все полости пенопластом и обшить их листами фанеры изнутри. Сооружение каюты производится по заранее выбранному эскизу, следует помнить, что чем сложнее конфигурация, тем больше времени пойдет на сборку конструкции.

Каюта также оклеивается стеклотканью для усиления

Последний этап – грунтовка влагостойкими составами и окрашивание, важно использовать качественные композиции, их цена выше, но тут не стоит экономить. Если вам не нужен катер, и вы хотите узнать, как сделать лодку, то все производится так же за исключением того, что не требуется сооружение каюты

Строим лодку самостоятельно

Постройка лодки из фанеры своими руками – это намного более простое занятие, чем может показаться на первый взгляд. При должном усердии с проведением работ сможет справиться даже новичок.

Предлагаемая конструкция является очень простой и доступной. Она рассчитана на семейные прогулки (3-4 человека), при этом её можно без труда как транспортировать на машине, так и переносить вручную.

Собственный вес изделия приближен к весу каноэ или байдарки, однако в отличие от них в данной лодке можно стоять и меняться местами на ходу, не рискуя потопить судно. Конструкция позволяет использовать не только весла, но и ходить под парусом или прикрепить мотор, охотиться, ловить рыбу, плавать в прогулочных целях. (см. также Постройка каноэ из фанеры своими руками)

Конструкция и материалы

Лодка «классической» конструкции.

Как образец, мы взяли наиболее оптимальный и универсальный вариант лодки. Описываемая лодка имеет длину 3,5 метра, глубину – 0,5 метра и ширину 1,35 м.

Материалы, которые понадобятся для работы:

Фанерные листы ФСФ 4 мм, размерами 1240 х 2450 – 3 штуки.
Фанерные листы по 6 и 10 мм толщиной.
Эпоксидная смола ЭД-531 – 5 кг.
Отвердитель (к примеру, Телалит) – 1 кг.
Микросферы (Кобасил) – 2 л.
1 рулон стеклоткани.
1 рулон старых обоев для изготовления выкроек.

Проведение работ

Вырезаем детали.

Итак, строим лодку из фанеры своими руками.

В этом вам поможет простая инструкция:

Переносим выкройки днища на обойный лист.

С обойного листа переносим выкройку на лист фанеры.
Берем электролобзик и выпиливаем детали. (см. также Выпиливание электролобзиком из фанеры: чертежи и правила работы с инструментом)
Раскраиваем бортовые элементы. При проведении операций, где необходимо временное скрепление элементов, желательно использовать биндеры.
Обрабатываем рубанком симметричные элементы лодочного корпуса.
Сверлим отверстия для сшивки корпуса через промежутки в 100 мм с отступом от края 5 мм.

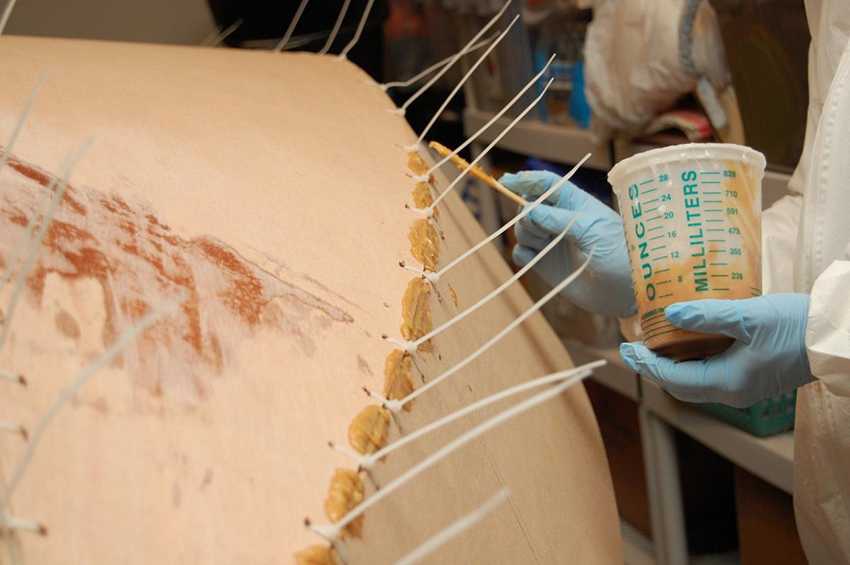

Сшиваем два элемента днища при помощи капроновой нити (аналогично сшиванию валенок).
Склеиваем днище эпоксидной смолой, выводим галтель.

Склеенное днище лодки.

Разрезаем стеклоткань на полосы по 5 см и 7 см в ширину. Резать следует под углом в 45 градусов.
Отжигаем полученные полосы на костре.
Для транца используем фанерный лист, толщиной 10 мм. Проклеиваем стеклотканью внутренний шов, расположенный на днище. Стеклоткань следует пропитать «эпоксидкой», постелив пленку на пол. Такая пропитка предотвращает осыпание материала.
Далее фанерная лодка своими руками полностью сшивается.
Вшиваем транец на эпоксидном клею.
Проклеиваем стеклотканью транцевые и внутренне бортовые швы.
Из листа, толщиной 6 мм изготавливаем сплошные шпангоуты.
Вшиваем шпангоуты, после чего необходимо проклеить их.
Изготавливаем и вклеиваем привальный брус. Его наружные части следует прижимать по всей длине струбцинами и биндерами, расположенными между ними.
Из остатков фанеры изготавливаем и вшиваем передний шпангоут и палубу.

Сборка конструкции.

Вклеиваем внутренние элементы привального бруса.
Вклеиваем усиление транцевой доски. Оно имеет такие размеры: толщина – 25 мм, ширина – 130 мм.
Вклеиваем притранцевую полочку (15 мм шириной) и вертикальные кницы.

Переворачиваем лодку, устанавливая её на стапель. Под сидения вшиваются и проклеиваются кницы.
Все наружные швы необходимо в два слоя оклеить стеклотканью.
Удаляем шурупы из транца. Их посадочные места следует рассверлить и вклеить вместо шурупов мебельные чопики.

Устанавливаем палубу.

Изготавливаем бортовые реданы, которые необходимо «посадить» на клей, закрепив изнутри шурупами.
После застывания клея, удаляем шурупы из бортовых и днищевых реданов.
Обрабатываем лодку эпоксидной смолой.
Лодка из фанеры под мотор своими руками должна быть полностью окрашена снаружи. Изнутри красится только днищевая и нижняя часть борта.
Лодка устанавливается в нормальное положение, после чего верхняя часть привального бруса выравнивается рубанком и пропитывается эпоксидной смолой.

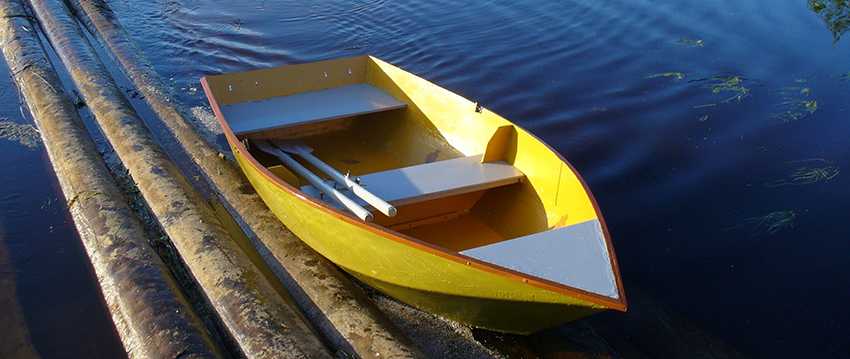

Лодка готова. Как видите, мотолодка из фанеры своими руками – это вполне воплотимо. Осталось лишь приобрести мотор, чтобы у нас была полноценная моторная лодка. Цена такого судна будет значительно ниже, нежели готовых аналогов, продающихся в магазинах, при этом внешне самодельное плавсредство выглядит ничуть не хуже, чем те, что производятся именитыми фирмами.

Изделие перед покраской.

Что нам нужно

Набор инструментов

Приступая к работе, нам следует позаботиться о наличии всех необходимых инструментов.

В принципе, набор потребуется простой:

Выпиливать заготовки удобнее всего дисковой пилой

пила по дереву (дисковая или сабельная);
электролобзик с набором полотен;
шлифовальная машинка с насадками для обработки фанеры;
дрель и сверла разного диаметра;
шуруповерт;
струбцины для фиксации склеиваемых деталей;

Вместо струбцин в некоторых случаях подойдут зажимы для бумаги

ручной инструмент – молотки, пассатижи, стамески и т.д.
измерительный инструмент – рулетка и уровень.

Работы лучше выполнять в свободном гараже или мастерской. В принципе, детали можно собирать и на полу, но работать будет куда удобнее, если мы из бруса и толстых досок сконструируем специальные козлы, на которых и будут размещаться все элементы нашей будущей лодки.

Подбор материалов

Проекты лодок из фанеры, в изобилии представленные в интернете, предполагают использование самых разных материалов. Мы рассмотрим одну из наиболее простых модификаций, поскольку новичкам лучше отрабатывать методики на несложных образцах.

Заготовки для работы

Для постройки судна нам будут нужны:

Элемент конструкции	Особенности материала
Борта и днище	В качестве основного материала для изготовления днища и бортов используем фанерные листы. Фанера для лодки должна соответствовать ряду требований: толщина – от 5 до 10 мм в зависимости от конструкции борта. Иногда для усиления внутри устанавливаются элементы из более толстого (до 15 мм) материала; максимальная влагостойкость. Борта лучше всего делать из фенолформальдегидной или бакелитизированной фанеры. Панели на карбамидном связующем также подойдут, но в этом случае понадобится дополнительная влагозащитная обработка, например, оклейка стеклотканью; шлифовка – односторонняя. Из соображений безопасности и надежности шлифованный слой размещается с наружной стороны.
Внутренний каркас	Опорные конструкции – шпангоуты, киль, распорки, а также сидения и транцы делают из более прочных материалов: фанера толщиной 20-25 мм; обрезная доска аналогичного размера.
Соединительные элементы	Очень часто для соединения деталей в единую конструкцию применяется только клей. В то же время некоторые методики предполагают сшивку фанерных листов с использованием тонкой стальной проволоки, капронового шнура, толстой лески и т.д. В качестве дополнительного укрепления швов применяются полосы из стеклоткани, пропитанной эпоксидными смолами.
Наружная отделка	Какой бы качественной ни была фанера, при длительном контакте с водой она будет набухать. Вот почему и снаружи, и изнутри все деревянные детали обрабатываются специальными составами. К ним относятся: морилки; пропитки с антисептическими и влагозащитными компонентами; лаки и краски.

Чертежи лодки и перенос их на материал

Прежде чем приступать к закупке материалов, нам будут нужны чертежи лодок из фанеры. Строить схему плоскодонки или туристической байдарки самостоятельно стоит только в том случае, если у вас есть достаточный опыт, и вы четко понимаете, какого размера вам нужна лодка, и какую конструкцию она обязана иметь. Новичку же лучше воспользоваться готовым проектом – благо, найти его в сети не составит труда.

Чертежи лодки из фанеры с крупными схемами устройства основных узлов

Итак, перед тем как из фанеры сделать лодку, поступаем следующим образом:

На основе чертежей делаем шаблоны нужной формы и размера из оберточной бумаги или старых обоев.
Выкройка лодки из фанеры прикладывается к деревянной панели и обводится по контуру.
Точно так же шаблоны используются для разметки досок и брусьев, из которых будет делаться внутренний каркас.

Еще одна схема: плоскодонка с фанерными бортами и дощатым днищем

При переносе размеров на заготовки мы с высокой вероятностью столкнемся с трудностями. Связано это с тем, чтоб стандартный размер фанерного листа (максимум 3000 мм по длине) часто бывает меньше, чем запланированные габариты лодки. В этом случае нам необходимо освоить методику склейки фанеры:

Торцы двух деталей подгоняем друг к другу.

Аккуратно стесываем края на длину, превышающую толщину листа примерно в 7 – 8 раз.
Полученные скосы смазываем столярным или полимерным клеем и надежно зажимаем струбцинами.
После полной полимеризации клея мы получаем достаточно длинный лист с прочным соединением «на ус».

Схема склейки фанерных листов

Как делаются самодельные лодки из фанеры?

Небольшое, устойчивое, способное поднимать на борт 2-3 человека и одновременно легкое судно, имеющее возможности хождения, как с помощью весел, так и мотора или паруса, вполне возможно, создать и без специальной подготовки, ибо лодки такого класса создать по плечу и новичкам. И именно для таких самоделок, применяющих самые простые инструменты и ограниченных в средствах, самым доступным материалом является фанера.

Прочный и одновременно легко поддающийся обработке как с помощью электрических, так и ручных инструментов фанера очень широко применяется не только в строительстве маломерных судов, но и вполне солидных морских яхт.

При этом для маломерного судна фанера как нельзя лучше может реализовать возможность установки лодочного мотора, способного развивать вполне приличные скорости.

Инструменты и материалы

Как ни странно, для самостоятельной постройки лодки самым необходимым условием является правильно подобранное помещение, в котором свободно можно расположить лодку, при этом обязательным условием является наличие вентиляции и при работе в холодную пору года отопления, способного поддерживать комфортную температур для работы и не допускать перепадов температуры воздуха.

При изготовлении чертежей понадобятся:

чертежные принадлежности:
карандаши;
резинки;
лекала;
длинные металлические линейки и большие треугольники;
рейсшина;
картон и чертежная бумага;
клей для бумаги;
калькулятор;

В процессе постройки будут нужны:

электрический лобзик;
молоток;
топор;
струбцины (и скорее всего, очень много – как минимум 10 штук);
кисти, шпатель металлический, шпатели резиновые;
шуруповерт;
рубанки ручные или электрорубанок;
отвертки;
стамески;
степлер;
пилы ручные и электрическая циркулярная пила;

В качестве материалов для изготовления рекомендуется:

фанера стандартных размеров 1,5м *1,5м;
доски – сосновые, дубовые:
ткань для оклейки корпуса;
шпаклевка для заделывания трещин и стыков листов;
специальный водонепроницаемый клей;
олифа натуральная или водоотталкивающая пропитка для дерева;
краска масляная (в случае если владелец приверженец традиционного способа окраски корпуса) или специальная эмаль для корпусов суден;
гвозди, шурупы, саморезы;
металлическая полоса, металл для уключин и креплений;

Параметры будущей лодки

Оптимальными параметрами для лодки из фанеры толщиной 4-5 мм является:

общая длинна корпуса от носа до транца 4.5 метра;
ширина поверху в самом широком месте корпуса – 1,05 метра;
глубина лодки – 0.4 метра.

Из чего состоит лодка

Главным элементом каркаса лодки является киль – основание, на которое крепятся все остальные части корпуса.

Нос лодки, образуемый форштевнем, крепится с одной стороны, а в корме – ахтерштевень. Это элементы, отвечающие за продольную жесткость конструкции. Они могут быть как из цельного дерева, так и составными – склеенными отдельными частями, и закрепленные гвоздями или шурупами.

Изгибы корпуса и поперечные формы образуются благодаря шпангоутам – поперечным элементам корпуса, придающим ему дополнительную жесткость. Доски поверху форштевня и ахтерштевня, соединенная со шпангоутами по обеим сторонам образуют борта.

Полученный таким образом каркас обшивается поверху фанерой.

Внутри лодки делается настил – слань, он, выполняет роль нижней палубы для того, чтобы не становиться на днище лодки.

Лодки из фанеры под мотор

Лодки для использования мотора, принципиально не отличаются от тех, которые предназначены под весла или парус. Основное отличие здесь заключается в том, что для крепления двигателя видоизменена корма – у них установлена транцевая доска или транец из многослойной фанеры, способной выдержать крепление двигателя.

Отдельные более современные лодки могут иметь и другие элементы маломерных судов такого класса – кокпит, палубные стрингеры, боковые стрингеры. Для обеспечения плавучести в таких лодках предусматриваются герметичные ниши для заполнения пеной способные держать лодку на поверхности в случае опрокидывания.

Начинаем собирать

Размечать контуры лодки прямо на фанерном листе будет довольно опрометчиво. Небольшая ошибка и посудина будет рыскать в сторону или крениться на один бок. Поэтому лучше сначала начертить схему или эскиз на миллиметровой бумаге в натуральную величину. Причём слово схема здесь не очень уместно, потому что необходимо строго выдержать размеры.

Алгоритм действий следующий:

Чертится осевая линия, делящая днище лодки вдоль.
В одном конце перпендикулярно сразу в размер вычерчивается линия транца.
На самой осевой линии размечаются точки установки шпангоутов.
В этих точках чертятся перпендикуляры под размер шпангоутов.
С помощью лекал вычерчивается само днище.
Получившаяся схема складывается пополам по осевой линии с целью проверить симметричность.

Выкройки бортов, шпангоутов и транца выполняются аналогичным образом с учётом их размеров и конфигураций. Но черчение на этом не заканчивается. Теперь, после того как симметричность днища и одинаковость бортов тщательно проверена, наступает этап переноса чертежа на картонный шаблон. Миллиметровка слишком тонкая, а вот с картонного шаблона перенести чертёж на фанеру без ошибок будет намного проще.

Сборка лодки идёт по принципу «сшей и склей». Начать лучше с транца – потом проще будет устанавливать борта. В задней части днища и в нижней части транца сверлятся отверстия такого диаметра, чтобы проходила медная проволока. Отверстия должны быть строго напротив друг друга. С помощью кусочков проволоки транец прикрепляется к днищу. Убедившись, что края совпали нужно затянуть скрутки проволоки плоскогубцами.

Вместо медной проволоки можно взять подходящий по диаметру провод

Борта прикрепляются аналогичным образом, начиная от кормы и заканчивая последней скруткой на носу лодки. На этот момент получилась разборная модель, которую ещё можно поправить. Подрезать лишнее, зачистить неровности. После следующей операции о разборной тактике можно будет забыть.
