6 видов кладочной сетки: их применение в строительстве

Полезные советы

  • Для лицевой кладки сегодня можно использовать разные виды сеток и при этом укладывать их в различных вариациях, что поможет облицевать стены декоративными материалами при необходимости. Для этого можно дополнительно оставлять небольшое количество сетки снаружи кладки для монтажа теплоизоляции.
  • В обязательном порядке необходимо связывать отдельные элементы армирующих сеток между собой в кладке.
  • Специалисты отмечают, что при армировании можно выбирать любую форму сетки с квадратными, прямоугольными или трапециевидными ячейками.
  • Иногда сетки можно изготавливать самостоятельно, изменяя размер ячеек и сечение проволоки.

  • При установке такого армирующего элемента необходимо очень хорошо погружать его в раствор, чтобы с двух сторон он покрывался составом на толщину не менее 2 мм.
  • Обычно армирующий элемент монтируется через 5 рядов кирпича, но если это будет нестандартное строение, то армирование производится чаще, в зависимости от толщины стены.
  • Все работы по армированию производятся вдвоём, а материал укладывается с нахлестом. После этого он фиксируется раствором и сверху на него кладутся кирпичи. При работе следует наблюдать за тем, чтобы материал не смещался и не деформировался, так как прочность армировки будет снижаться.
  • Все изделия для армировки производятся в соответствии с ГОСТом 23279-85. Он регламентирует не только качество этих изделий, но также их прочность и содержание полимерных волокон в составе.
  • При необходимости арматуру можно укладывать при помощи цементного состава, но это уменьшает теплопроводность самой конструкции и ее шумоизоляцию.
  • Если потребуется использовать арматурную сетку при укладке декоративного кирпича, рекомендуется применять изделия небольшой толщины (до 1 см), которые можно будет утопить в небольшом слое раствора. Это позволит обеспечить привлекательный вид стене и увеличит продолжительность эксплуатации всей конструкции, улучшив ее устойчивость при минимальном слое раствора.

Как видите, несмотря на то, что процесс кладки является довольно сложным и требует участия специалистов, армирование стен может быть произведено и самостоятельно при соблюдении необходимых правил и норм. При осуществлении мероприятий надо помнить, что укрепление конструкций при строительстве сооружений тоже относится к строительным работам. Поэтому все действия необходимо проводить с учетом требований СНиП и ГОСТов, что поможет продлить срок службы здания, несмотря на увеличение затрат на его возведение.

Подробнее об армировании кирпичной кладки можно узнать в видео.

Сетка кладочная применение и какую функцию она выполняет

Кладочная сетка, применение ее предназначено для увеличения прочностных характеристик конструкции и срока эксплуатации объекта. Именно поэтому является одним из популярных и востребованных материалов на строительном рынке.

Основные функции сетки:

  • армирование стяжки наливного пола и штукатурного слоя стен для предотвращения образования трещин в процессе эксплуатации помещения;
  • увеличение несущей способности стен и перегородок до 30% путем горизонтального армирования кладки из любого типа кирпича и строительных блоков;
  • армирование фундамента дома или забора, таким образом можно усилить сопротивляемость бетонного основания на сжатие и растяжение, предотвратить его усадку и деформацию;
  • связь основного слоя кладки с облицовочным, сетка надежно держит слои стены;
  • армирование бетонных изделий для увеличения износоустойчивости;
  • экономия раствора, поскольку сетка не дает проваливаться ему в пустоты облицовочного пустотелого кирпича;
  • армирование дорожного полотна или автомобильной стоянки для создания ровного и высокопрочного полотна, устойчивого к проседанию и образованию трещин.

Нужно понимать, что какой бы качественный кирпич, блок и бетон не использовались при строительстве, они со временем деформируются и трескаются во время усадки стен. В результате несущая способность объекта падает, срок эксплуатация значительно сокращается. Да и хранить тепло такой дом уже не сможет.

С помощью правильно подобранной кладочной сетки вы предотвратите эти проблемы. И сможете построить надежную конструкцию, которая послужит семейным очагом для многих поколений.

Готовимся к работе

Если сетка будет изготавливаться прямо на строительной площадке, то понадобятся следующие материалы и инструменты:

  • арматурные прутья, подходящие по диаметру;
  • проволока для связывания прутьев;
  • специальный крючок для выполнения вязки арматуры.

Вязка решетки не представляет особых сложностей. Размечается длина прутьев, причем длина поперечной арматуры делается несколько больше, чем толщина кладки. Разрезаются стержни и связываются в сетку с одинаковыми звеньями, выполняется это вязальной проволокой и крючком.

Поперечное упрочнение стен

Поперечное армирование кирпича сеткой происходит наложением ее на кирпичный слой. Кроме сетки можно пользоваться и арматурными прутьями. В одном строении допустимо использование только однообразных армирующих элементов, применение и сетки, и стержней одновременно неоправданно. Таким образом достигается увеличение прочности на сжатие и изгиб. Чаще данным видом пользуются для наклонных плоскостей (к примеру, арочные кладки).

Выложив первый ряд кирпичей на ленту фундамента, его прокладывают сверху готовой арматурой

Поперечный вид упрочнения выполняется во время кладки стен, перегородок, колонн. На кирпичный ряд помещают арматуру и сверху наносят слой раствора для кладки кирпича, толщина которого должна быть не меньше, чем полтора сантиметра.

Особенности поперечного усиления

Поперечный вид армирования кирпичной кладки предполагает использование сетки или стержней. Более востребованными являются сетки. Они изготовляются с различной формой звеньев:

  • прямоугольной;
  • квадратной;
  • зигзагообразной.

Сетчатая арматура с прямоугольными и квадратными звеньями производится из стальных прутьев с поперечным сечением, не превышающим 5 мм. Звенья имеют стороны от 3 до 10 см. Армированную таким образом сетку располагают на каждом пятом ряду. Если же берется более толстый кирпич, то выполняют армирование чаще – через 4 ряда. Не следует забывать о том, что концы арматуры должны проступать наружу с внутренней стороны стенки. Такое расположение помогает следить за количеством рядов и не пропустить следующий слой. По окончании строительства торчащие концы обрезают и заштукатуривают.

Для получения зигзагообразной армирующей сетки для кирпичной кладки берут стальную проволоку. Ее изгибают зигзагом с расстоянием 5-10 см между каждым коленом. Диаметр арматуры для этого вида сетки – от 5 до 8 мм. В кладке ее размещают в каждом втором слое. При этом меняется расположение в последующих слоях – прямо перпендикулярно предыдущему слою.

Проблемным местом могут быть также участки примыкания частей дома разной высоты

Вместо зигзагообразных иногда применяют цельнометаллическую армирующую сетку вытяжную или с просечками.

Стержневое усиление поперечного вида

Прямой арматурой пользуются для армирования кладки из кирпича в случае ровного расположения рядов. В ширину располагают стержни на равных отрезках один от другого, от 30 до 120 мм. Прутья вставляются в межкирпичный шов поперек, глубина – до 2 см, повторяется процедура через 2-3 ряда. Поперечное сечение арматуры – от 3 до 8 мм, размер зависит от того, какова ширина шва.

Для придания строению еще большей стойкости пользуются стержневой арматурой с формой сечения, отличной от круглой. Применяют и полосы из стали. Параметры армирующих элементов определяют, исходя из характеристик кирпичной кладки.

Технология продольного армирования

С учетом расположения укрепляющих деталей продольное армирование подразделяется на:

  • внутренне;
  • внешнее.

Иногда ограждающие конструкции построек выкладываются без перевязки швов

Самым распространенным элементом при продольном расположении арматуры выступают прутья. Если их размещение внешнее, то промежуток между каждым прутом составляет 15-кратный размер его диаметра, а если внутреннее – не превышает 25-кратный размер.

При горизонтальном армировании преследуются цели укрепления по продольному типу. Это дает связку вертикально расположенных арматурных прутьев. Горизонтальный вид допускает применение стальной арматуры, полосок, уголков, проволоки. Параметры соотносятся с параметрами арматуры, размещенной по вертикали.

Защитить армирующие детали продольного технологического процесса от агрессивного воздействия окружающей среды можно, покрыв их бетоном – при внешнем размещении толщиной смеси – от 100 мм до 120 мм, при высокой влажности – до 300 мм.

Технологические особенности монтажных работ

Усиление кирпичной кладки выполняется так, чтобы армирующая сетка располагалась внутри клеевой прослойки. Фиксация полотна выполняется как в горизонтальном, так и в вертикальном направлении. Второй вариант актуален для колонн и простенков. Строго регламента по усилению блочных конструкций не существует, поэтому каждый проект подлежит отдельному рассмотрению.

Рекомендации по выбору физических параметров сетки 2*50*50 мм для кладки блоков выглядят следующим образом:

  • метровое полотно – конструкции шириной 630 мм или в 2,5 кирпича;
  • аналогичный материал шириной в 500 мм – кладка в 2 кирпича;
  • та же сетка используется для стен толщиной в 380 мм или полтора кирпичных блока;

Схема кладки в полтора кирпича с армированиемИсточник yandex.net

  • готовая нарезка лент шириной в 250 мм – строение толщиной в 1 кирпич;
  • ширина в 125 мм – это размер ½ кирпичного блока.

Планирование проведения армирования кирпичных конструкций выполняется с учетом следующих рекомендаций:

  • протягивается металлическая либо базальтовая сетка для кладки кирпича каждые 5-6 рядов, если конструкция имеет толщину в целый блок;
  • при ширине стен в ½ блока расстояние между усиливающими прослойками нередко сокращается до 3-х рядов (до двух в случае с зигзагообразными ячейками);
  • кирпичная цокольная часть дома выкладывается с армированием каждого ряда на высотой в пределах 5 блоков;
  • внутреннее армирование может быть по части расположения только поперечным, то есть полотно монтируется вдоль поверхности блочного элемента;
  • фронтон высотой до 8 метров укрепляется с шагом в 6 кирпичей, при большей высоте расстояние сокращается вдвое;
  • в области проемов под окна и двери армировка выполняется независимо от прокладки кладочной сетки для газобетонных блоков или кирпича в стенах каждые 2 ряда в нижней и верхней частях;

Несколько различных схем армирования стен и проемов из кирпичаИсточник gazobeton-elektrod.ru

  • отдельные отрезки сеточного материала нужно прокладывать внахлест, а металлические и базальтовые образцы дополнительно скреплять между собой вязальной проволокой;
  • для работ можно использовать любое полотно относительно формы ячеек;
  • погружение арматуры в кладочный раствор выполняется с минимальным перекрытием нитей или проволоки с обеих сторон на 2-4 мм.

Еще один проблемный момент, который важно укрепить – зоны примыкания разных по высоте участков. Как правило, это пристройки хозяйственного назначения или для летнего отдыха

Трещины здесь появляются из-за различных показателей вертикального давления. В этом случае кладочную сетку для газобетона или кирпича прокладывают каждые три ряда в нижней части конструкций так, чтобы центральная продольная линия ленты находилась ровно в месте стыка.

Видео описание

В этом видео представлена информация о правильном армировании блочного дома на примере конкретного объекта:

Коротко о главном

Блочные и кирпичные конструкции подлежат армированию с целью повышения прочностных характеристик на растяжение и сжатие во время усадки после строительства.

Для поперечного усиления стен, колонн, цокольной части здания применяется металлическая, базальтовая реже стеклопластиковая сетка.

Прокладка сетчатого полотна проводится так, чтобы с каждой стороны оно было перекрыто кладочным раствором на 2-4 мм.

В зависимости от типа блочной конструкции армирование кладочной сеткой проводится в каждом ряду или с шагом в 2-6 кирпича.

Выбирая материал важно рассматривать нагруженность кладки и ширину. Критериями выбора кладочной сетки являются прочность, материал, толщина полотна, размер, но не форма ячеек

Критериями выбора кладочной сетки являются прочность, материал, толщина полотна, размер, но не форма ячеек.

Технические характеристики

Базальтовая кладочная сетка активно используется в строительной отрасли

В соответствии со СНИП армирование стен является важной процедурой, так как между кирпичной стеной и облицовочным материалом должны присутствовать специальные вентиляционные отверстия. Монтаж конструкции должен выполняться на каждом четвертом слое строительного материала

Однако расход изделия и частота его устройства может отличаться в зависимости от технологии сооружения, что стоит учитывать.

Чтобы защитить металлическую сетку от коррозии нужно дополнительно покрыть ее цементным раствором после монтажа. Сетка для кладки кирпича должна иметь специальные стержни, которые будут выступать над поверхностью примерно на 3 мм. Рассматриваемые технологии строительства позволяют предотвратить деформацию и разрушение кирпича или бетонных блоков. Популярность сетка получила благодаря следующим техническим характеристикам:

  • Посредством задействования данного изделия доступно увеличение прочности сооружения в целом. Это позволяет продлить общий срок службы здания независимо от его габаритов и назначения.
  • Невысокая стоимость. Продукция доступна для широкого круга потребителей, что позволяет использовать ее даже при сооружении небольших частных домов. Некоторые компании применяют гибкую ценовую политику, что позволяет покупателям дополнительно сэкономить.
  • В сравнении с прочими способами армирования зданий и конструкций, укладка рассматриваемого материала требует небольших временных затрат, что позволяет гораздо быстрее завершить строительство. Листы способны покрыть большую площадь, что позволяет обработать поверхность в кратчайшие сроки. К тому же их можно утопить в цементном растворе благодаря наличию проволок с маленьким диаметром.
  • Композитные материалы, используемые для покрытия, делают сетку устойчивой к воздействию химических веществ и биологическому разрушению.
  • В процессе изготовления исключено использование химических веществ, вредных для человеческого организма. По этой причине изделия абсолютно безопасны.

Ознакомившись с представленным материалом, можно сделать вывод, что армирующая сетка является незаменимым материалом в строительстве зданий независимо от из назначения.

Визуальная информация большинством людей воспринимается легче, поэтому предлагаем посмотреть видео про базальтовую кладочную сетку:

Во время строительства больших зданий, домов и других небольших сооружений обязательно нужно продумать каждую деталь. Для того чтобы в дальнейшем строение простояло долго, необходимо укрепить его при помощи сетки для кирпичной кладки. Металлические сетки способны повысить прочность всей конструкции, а также защитить их от трещин и разрушений. Давайте разберемся в свойствах этих изделий и рассмотрим почему они обеспечивают высокий износ строениям.

1 Какие бывают типы армирования?

Армирование может использоваться для кладки как горизонтальных, так и вертикальных элементов, особенно важно для кладки в полкирпича. Это зависит от направления непосредственно нагрузки, которая действует полностью на всю строительную конструкцию

После выполнения работ составляется соответствующий акт на проведение работ

После выполнения работ составляется соответствующий акт на проведение работ.

Итак, армирование бывает следующих типов:

  • поперечное;
  • вертикальное;
  • продольное.

Первый тип предполагает применение столба или сетки из стали. Стержни соединяются с сеткой при помощи сварки, с отступом (шагом) в 30-120 мм. В швах, которые располагаются смежно, ни в коем случае нельзя вставлять никакие части столба.

Армирующая сетка используется для укрепления стен, столба, перегородок в полкирпича, колонн и простенков, она может быть зигзагообразной, прямоугольной и квадратной. Для того чтобы избежать коррозии сетку устанавливают и погружают в раствор не меньше чем на 2 мм со всех сторон. Размер шва при этом будет толщиной 14 мм.

Поперечное укрепление кирпичной кладки

Сетка зачастую вставляется через каждый пятый ряд кладки в полкирпича. Однако если вы выбрали прямоугольную форму сетки, то ее следует класть через четыре ряда. Зигзагообразные сетки обычно изготовлены из стали, размер каждой ячейки составляет от 50 до 120 мм. Их укладывают обычно попарно каждые два ряда, соблюдая условия перпендикулярности направления арматуры.

Вертикальное армирование – стержни арматуры вставляются в вертикальном направлении у основания кирпичной кладки в полкирпича вдоль стен, перегородок, столба или других сооружений. В среднем диаметр арматуры составляет 10-15 мм, конечно, если здание более крупных размеров, то показатель может зашкаливать и за 30 мм.

Продольное армирование может быть: внешним и внутренним. Использование того или иного вида, зависит от того, на какой стороне стены будут располагаться элементы. Чаще всего для продольного крепления при помощи столба.

Тут также следует соблюдать отступ толщиной до 120 мм, во время установки армирующих элементов в облицовочной кладке. Данный тип используют для усиления прочности перегородок или кирпичных стен на изгибах. По окончании составляется соответствующий акт проведенных работ.

1.1 Рекомендации по укреплению фасада

Чтобы сделать стену в полкирпича более прочной и долговечной нужно использовать сплошное укрепление арматурой, начиная с низа и до верху через интервал. В том случае, если цокольный этаж будет сооружен из кирпича, то укрепления нужно начинать именно с него. Когда первый ряд фундамента (почитать про расчет арматуры для фундамента можно отдельно) готов, то следует сверху установить готовую конструкцию из арматурных перегородок. Таким же образом укрепляют последующие пять рядов.

Этапы штукатурки фасада по армированному утеплителю

После этого шесть рядов укладывают кирпичом без укрепления, а далее повторяют укрепляющую процедуру заново

Очень важно соблюдать очередность

Если фронтон составляет менее 8 м, то вставка выполняется через шесть рядов, однако если показатель выше, то укрепление облицовочной части стоит проводить каждый три ряда. По окончании составляется соответствующий акт проведенных работ.

Выбираем кладочную сетку для кирпича

Применение сетки оптимально в тех случаях, когда нужно обеспечить проведение работ с текучими растворами или соединить разнородные материалы. Для кладки из кирпича размер 50х50 мм для ячеек считается оптимальным. Выбор материала для её изготовления может быть довольно разнообразным.

Какая бывает кладочная сетка для кирпича?

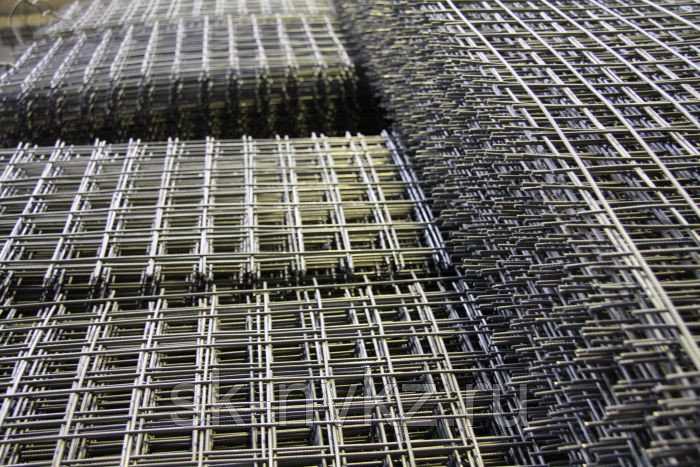

Широко применяемая при возведении фундаментов, зданий и сооружений сетка кладочная для кирпича может производиться в различных вариантах исполнения. Существует ряд наиболее популярных вариантов и их разновидности.

Есть сетки металлические. В этом случае при изготовлении применяется проволока стальная с маркировкой ВР, и диапазоном толщины от трёх до пяти миллиметров. Соединение отдельных армирующих элементов в сетку производится путём сварки в промышленных условиях, с применением полуавтоматических аппаратов. Готовые металлические элементы могут дополнительно оцинковываться. Производится нанесение антикоррозионного покрытия после сварки.

Базальтовые. Изготовленная из каменного волокна проволока соединяется при помощи хомутных стяжек из прочного полиэтилена. Для повышения адгезии допускается формирование дополнительного покрытия снаружи из смеси песка и клея. Прочностные характеристики сетки соответствуют металлическому аналогу. При этом она более безопасна в использовании, долговечна, не подвержена коррозионному воздействию.

Стеклопластиковые. Современное композитное решение для конструкций, не имеющих значительных нагрузок на их основание. Изготавливаются в виде полос заданной длины и ширины, поставляются в рулонах. Сетка весьма прочная, но имеет ряд эксплуатационных ограничений, не дающих производить работы на объектах с высокой интенсивностью эксплуатационных нагрузок.

Какой вариант кладочной сетки 50х50 лучше выбрать?

Какие виды сетки для кладки самые прочные? В первую очередь, нужно уделить внимание сечению, и размеру ячеек. При использовании в сочетании с крупноформатными строительными блоками применяют крупноячеистые варианты 100х100 мм

Помимо квадратного сечения, встречается и ромбовидная сетка. Такой кладочный материал имеет размеры 50х100 мм. Длина рулона составляет от 2 до 5 м. Ширина полосы от 0,5 до 2 м.

Применение кладочных сеток позволяет производить армирование горизонтальных и вертикальных конструкций, формирование арок и монолитно-бетонных решений. Подходит такой вариант армирования и для возведения кирпичных ограждений

При выборе подходящего решения стоит обратить внимание на то, что по своему применению сетчатые изделия этого типа имеют довольно широкий диапазон

Например, при армировании кирпичной кладки используется преимущественно металлическая сетка, с толщиной проволоки 3-4 мм. В облицовке, и в несущих стенах укладывается такое дополнение через каждые три ряда. Лёгкий облицовочный кирпич рекомендуется прокладывать базальтовой сеткой. Она имеет более толстые жилы, свыше 5 мм, не годится для полнотелых керамических изделий.

Технические характеристики кладочной сетки

Сложно представить себе современную стройку без использования кладочной сетки. Процедура армирования кирпичной стены особенно важна, если в сооружении, согласно СНИП, предусмотрены вентиляционные отверстия между облицовочным кирпичом и самой стеной. Монтаж сетки проводится на каждом 4-5 слое кирпича. Впрочем, частота укладки и расход материала может и варьироваться – все зависит от установленных стандартов и назначения здания. Для защиты стального изделия от коррозии, оно покрывается слоем цементного раствора. Получается, что вся нагрузка распределена по конструкции равномерно, что в итоге препятствует механическому разрушению кирпича при изгибе или растяжении.
Наличие сетки в кладке определяется стержнями того или иного диаметра, которые выступают над поверхностью кладки на 2-3 мм.

Благодаря своим свойствам, сетка для армирования кирпичной кладки и получила такое распространение в строительстве и в некоторых других сферах. Перечислим важные достоинства этого изделия:

  • Материал значительно увеличивает прочность сооружения, что сказывается и на сроке эксплуатации здания.
  • По сравнению с другими методами армирования, укладка сетки потребует от строителей намного меньше временных затрат. Листы материала сразу покрывают достаточно обширную площадь обрабатываемой поверхности. А за счет небольшого диаметра проволоки, становится возможным утапливать сетки в цементном растворе.
  • Невысокая цена сетки позволяет купить ее даже при возведении частного дома.
  • Сетка, особенно та, что покрыта композитными материалами, стойка к неблагоприятным воздействиям влаги и химических веществ.
  • При производстве материала не используется никаких химикатов, а значит изделие полностью безопасно для человека и может без опаски применятся для возведения жилых зданий.

Виды кладочных сеток, которые доступны на стройрынке в 2019 году

Сегодня на строительном рынке доступны два вида кладочных сеток: металлические и композитные. Металлическую кладочную сетку можно разделить на 2 подвида. В зависимости от используемого материала: алюминиевая и стальная. Для защиты от воздействия агрессивной среды ее покрывают цинком или ПВХ.

В процессе изготовления тонкие арматурные прутья диаметром 3-6 мм, расположенные перпендикулярно в виде решетки, сваривают между собой. При производстве качественного строительного материала технологи строго соблюдают требования ГОСТ Р 57265-2016.

Качественный композитный армирующий материал также должен соответствовать ГОСТу 31938-2012. Согласно ему арматура может быть стеклокомпозитной, базальтокомпозитной, углекомпозитной и арамидокомпозитной (в зависимости от того, какие волокна используются).

Волокна различного материала перекрывают друг друга и связываются органической полимерной матрицей, в качестве которой может служить смола. Чаще всего на рынке встречаются стеклопластик и базальт. Это обусловлено универсальностью и доступностью материала.

Стеклопластиковая композитная сетка выполнена из скрученного стеклопластикового волокна. Она выполняет функцию соединительного каркаса и подходит для штукатурных работ, стяжки пола, кладки стен из кирпича, пеноблоков, газоблоков и шлакоблоков. Она уже давно вошла на российский рынок. Но стандарты на ее производство были установлены только в январе 2014 года.

Базальтовая сетка — удобный и надежный строительный армирующий материал на основе базальтового волокна. Который по своим характеристикам превосходит немного превосходит стеклопластик. Материал плетут промышленным способом на дорогостоящем высокоточном оборудовании. С применением полимерной пропитки, которая усиливает прочность узловых соединений. В ее основе идет пучок базальтовых микронитей, так называемый ровинг. Вытягивается из натурального природного минерального сырья застывшей вулканической лавы.

Сейчас подведем итог и проясним, сколько типов сеток существует на строительном рынке:

  • алюминиевая;
  • алюминиевая защищенная (цинк, ПВХ);
  • стальная;
  • стальная защищенная (цинк. ПВХ);
  • стеклопластиковая;
  • базальтовая;
  • углеродная;
  • арамидная.

Конечно, дополнительно сетки можно разделить на подвиды по размеру ячеек и прочим параметрам, но это тема отдельной статьи.
