Фасадные кассеты

Устройство фасада из металлокассет (конструкция)

Кронштейн КК, КР, КН, ККУ, ККП – на выбор (оцинкованные и нержавеющие подсистемы)
Кронштейн несущий и опорный (алюминиевые подсистемы)
Профиль несущий Г, П, Z, Т, С (оцинкованные, алюминиевые, нержавеющие)
Стартовая планка
“Рустовая” полоса окрашенная (для закрытого типа*)
Заклёпка окрашенная или саморез окрашенный порошковым покрытием*
Анкер фасадный 10*80 (*применяется и другой тип анкеров при слабом основании)
Доборный элемент короба, откосы и отливы, парапетные примыкания из стали*

Любой элемент для устройства фасада из кассеты оцинкованной и любой другой имеет свойства подбираться исходя из заранее разработанной документации. В системе вентфасада есть требования не только к самой подсистеме и утеплению подконструкции, но и определённые тонкости сборки оконных проёмов, устройство коробов на основании АТР и пожарной экспертизы данного типа систем.

Можно определить крепёж для кассеты и с помощью нержавеющих или оцинкованных иклей с салазками или специальных п-образных нержавеющих фиксаторов торца кассет. На самом деле – всё индивидуально в нашем проекте устройства и проектирования для такого типа кассетной облицовки.

Расчёт материала

Важным этапом качественного монтажа является его планирование и расчёт. В этом случае проектирование позволит смонтировать систему без строительных ошибок. Кроме того, расчёт исключит перерасход материала и наличия большого количества неиспользуемых обрезков. Для расчёта необходимо учесть следующие условия:

конструкции основания и каркаса;
погодные условия, среда эксплуатации, ветровые нагрузки;
направление системы монтажа;
размеры расстояний между облицовочными элементами;
вентиляцию фасада;
тепловые расширения;
наличие требуемых и необходимых отверстий;
использование нащельников;
количество и размеры оконных и дверных проёмов;
способ крепления, размеры кассет;
применение пароизоляционного материала, утеплителя.

Достоинства и недостатки

Фасадные кассеты не боятся внешнего воздействия и служат более 50 лет

Алюминиевые или стальные кассеты для фасада обладают немалыми преимуществами, что и делает этот материал все более популярным:

Облицовка очень прочна, не боится ударов и царапин.
Сборка выполняется очень быстро за счет оптимальной формы и технологии крепления. Для облицовки небольшого здания нет нужды нанимать спец бригаду.
Нечувствительны к холоду, ветру, дождю, ультрафиолету и защищают базовый материал стены.
Металлическая отделка пожаробезопасна, к температурным колебаниям нечувствительна.
Весит отделка немного по сравнению с клинкером или каменными вентиляционными фасадами, так что не создает нагрузки на стены и фундамент.
Облицовка создает ровную поверхность. Визуально это позволяет скрыть немало дефектов.
Срок эксплуатации превышает 50 лет.

Недостатки фасадных кассет обусловлены конструкцией и материалом изготовления:

Стальные плиты тяжелее, чем алюминиевые, при их монтаже потребуется соорудить усиленный каркас.
Алюминиевые дороже стальных. Работать с ними нужно аккуратно, так как сплав мягкий и при неправильном обращении плитки могут сминаться.
Композитные изделия благодаря пластиковому накоплению чувствительны к высокой температуре и солнцу. При выборе нужно внимательно прочесть характеристики изделий в инструкции.

Цвет отделки ограничен лишь цветовой гаммой порошковых красок. Фактура только гладкая.

Виды

Исходя из сырья, используемого для производства кассет, изделия бывают стальные, алюминиевые и композитные.

Стальные

В качестве материала производства применяется оцинкованная сталь, которая наделяет изделия твердостью и прочностью. Кроме того, элементы отличаются внушительным весом. Цветовая гамма стальных кассет достаточно многообразна, поэтому выбирать изделия стоит, основываясь на личных вкусовых предпочтениях. Подобное преимущество обусловлено спецификой производства материала, которая предполагает покрытие оцинкованного продукта полимерной пленкой, имеющей широкую палитру цветов.

Алюминиевые

Кассеты из алюминия имеют приемлемую массу, что не влияет на показатели прочности изделий. Отличаются изделия своими внушительными габаритами – кассеты достаточно объемные, за счет чего сокращается время установки изделий на основание здания. Минусом алюминиевых кассет для облицовки фасада является их высокая стоимость в сравнении с остальными видами этой продукции. Но высокое качество окупается затратами на покупку такого продукта.

Композитные

Слабым местом таких кассет является их невысокая прочность, в сравнении, например, с алюминиевыми аналогами. Однако вес кассеты из сплавов имеют небольшой. Чаще всего фасадные композитные кассеты используют для оформления невысоких конструкций, где стены и фундамент здания не рассчитаны на большие нагрузки

Стоит обратить особое внимание, что ассортимент кассет может быть представлен продукцией, изготовленной из сплавов, имеющих низкий уровень устойчивости к колебаниям температур

Классификация кассет

Виды в зависимости от материала изготовления:

1. Алюминиевые используют для устройства модных интерьеров. Их преимуществом является хороший уровень шумоизоляции и стойкость к коррозии. Имеют легкий вес, поэтому не окажут существенной нагрузки на стены дома. Для создания более жесткой отделки элементы делают толщиной около 2 мм. Минусом является высокая цена. Определенные типы вентфасадов имеют ограничения по пожарной безопасности, из-за этого они не могут применяться для зданий высотой более 16 м.

2. Металлокассеты длительное время не нуждаются в косметическом ремонте. Они устойчивы к воздействию огня и не имеют ограничений по пожарной безопасности. В основном используют для оформления производственных зданий. Выполняют их из оцинкованного листа с напылением из полимеров. Менее подвержены механическим повреждениям в сравнении с алюминиевыми, стоимость меньше.

3. Медные – плюсом является красивый и богатый внешний вид. Изготавливаются из состаренной меди зеленоватого или голубоватого оттенка. Они абсолютно пожаробезопасны, минусом является сложность при монтаже, так как их легко поцарапать, стоят довольно дорого.

Производство состоит из следующих этапов:

выполнение плоских заготовок необходимых габаритов;
оформление угловых сторон;
выгибание металлокассет;
создание отверстий для креплений.

Большинство имеют толщину 0,7-1,5 мм, исключение составляют только алюминиевые типы (из-за малого веса). По форме бывают прямоугольными, квадратными и трапециевидными.

Металлокассеты для фасада отличаются способом крепления – открытый и скрытый. Первый тип имеет отогнутые края с перфорированным покрытием. Устанавливают с помощью саморезов к вертикальным деталям металлического каркаса.

Скрытый вариант применим для тонких кассет. Их верхняя часть прикручивается к каркасу, а нижняя защелкивается в панели предыдущего ряда. Эти детали имеют один отгиб, находящийся вверху. За счет него образуется место, где фиксируют соседнее изделие. Первый ряд элементов располагают на стартовой рейке, а далее их размещают рядом друг с другом. Данный метод соединения дает сплошную поверхность, так как стыки не видны. Разобрать такую облицовку сложнее, зато она выглядит более привлекательно.

Как выбрать материал?

Следует учитывать погодные особенности вашего региона, а также объем механических нагрузок. При сложных атмосферных условиях необходимо подбирать большую толщину и делать прочную обрешетку. Ее нужно выполнить по всем правилам, без перекосов, для обеспечения надежности всей конструкции.

На выбор наибольшее влияние оказывает проект будущего фасада, а также способ его монтажа. В процессе составления плана элементы отделки нумеруются и крепятся в основном в направлении слева направо и снизу вверх. Способ установки подбирают в зависимости от предполагаемой ветровой нагрузки и от размеров.

Устройство

Фасадные системы призваны защищать конструкцию здания от негативных факторов внешней среды, тем самым продлевая срок их службы. Современные фасады имеют многообразный и привлекательный внешний вид. При относительно доступной стоимости они способны точно имитировать дорогостоящую наружную отделку из камня, древесины.

В зависимости от способа фасадные системы бывают 2 видов:

Мокрые. Мокрый фасад выполняется с использованием строительных смесей. Наиболее распространенным вариантом считается оформление наружных стен декоративной штукатуркой.

В зависимости от того, оставляется ли между стеной и фасадным материалом воздушная прослойка, фасады бывают 2 типов:

вентилируемые;

Вентилируемые фасады организуются путем установки каркаса, который крепится к стене здания. Каркас обшивается отделочными материалами. Между каркасом и стеной остается пространство для свободной циркуляции воздуха.

Нередко можно услышать такую классификацию фасадных систем, как деление их на мокрые и вентилируемые. Однако такой подход неправильный, поскольку в основу классификации положены разные критерии. Среди мокрых фасадов встречаются вентилируемые. Аналогично, как и навесные системы могут быть сплошными (например, фасады из стекла).

Плюсы и минусы подвесной системы с металлокасетами

Положительные и отрицательные свойства связанны как со способом монтажа облицовки на стену, так и с физико-техническими особенностями металлических кассет:

Плюсы

Стены не промокают. На поверхности утеплителя постоянно конденсируется влага, которая негативно влияет на защитные свойства конструкции. У вентилируемого фасада из металлических кассет есть воздушная прослойка между кирпичной стеной (утеплителем) и облицовкой толщиной 4-6 мм. В ней постоянно циркулирует воздух, который «подсушивает» стены.
Быстрый монтаж. Все крепежные и облицовочные элементы фасада стандартизированы и унифицированы. Порядок проведения работ строго регламентирован. Поэтому с монтажом практически не возникает проблем.
Ремонтопригодность. Если часть фасада повреждена, то не надо проводить полный ремонт. Достаточно демонтировать поврежденные кассеты и заменить их новыми.
Минимальная нагрузка на фундамент. Масса навесного фасада из металлокассет влияет на несущую способность здания в пределах нормы. А точнее превышение расчётных нагрузок за счет подвесного фасада практически невозможно.
Высокий предел огнестойкости.
Продолжительный срок службы за счёт изготовления кассет и каркаса из стойких к коррозии материалов.
Универсальность. Кассеты и каркас можно изготовить под конкретное здание, с учётом его архитектурных особенностей.
За счёт многообразия форм и расцветок вентилируемый фасад из металлических кассет украсит любое здание.

Минусы

В большинстве случаев стоимость работ и материалов выше, чем при использовании других способов отделки.
Низкая звукоизоляция. Металл – это хороший проводник звуковых волн. Они заставляют его вибрировать, тем самым пробиваясь через самый толстый слой утеплителя.
Металлические кассеты могут стать приёмником для попадания молний. В них конденсируется статическое электричество. Поэтому такой фасад оборудуют надёжным молниеотводом.

Достоинства

Защита фасада от воздействия осадков.
Полное отсутствие термической деформации, не в зависимости от способа крепления.
Наличие воздушной прослойки между кассетой и фасадом, предотвращает появление опрелостей и плесени на стенах.
Многослойность отделки создаёт надёжную звукоизоляцию.
Пожарная безопасность. Металлопрофиль не только не поддерживает горения, но и препятствует распространению огня.
Строгие геометрические формы значительно ускоряют процесс монтажа.
Небольшой вес каждого отдельного сегмента не создаёт дополнительной нагрузки на фасад.
Разнообразие цветовых решений.
При монтаже не требуется предварительное выравнивание стен.
Независимость сегментов друг от друга, позволяет произвести замену любой повреждённой кассеты без демонтажа всей отделки.
Работы по монтажу можно проводить в любое время года и при любых температурах.
Срок годности, который устанавливают производители на свою продукцию, составляет 50 лет.

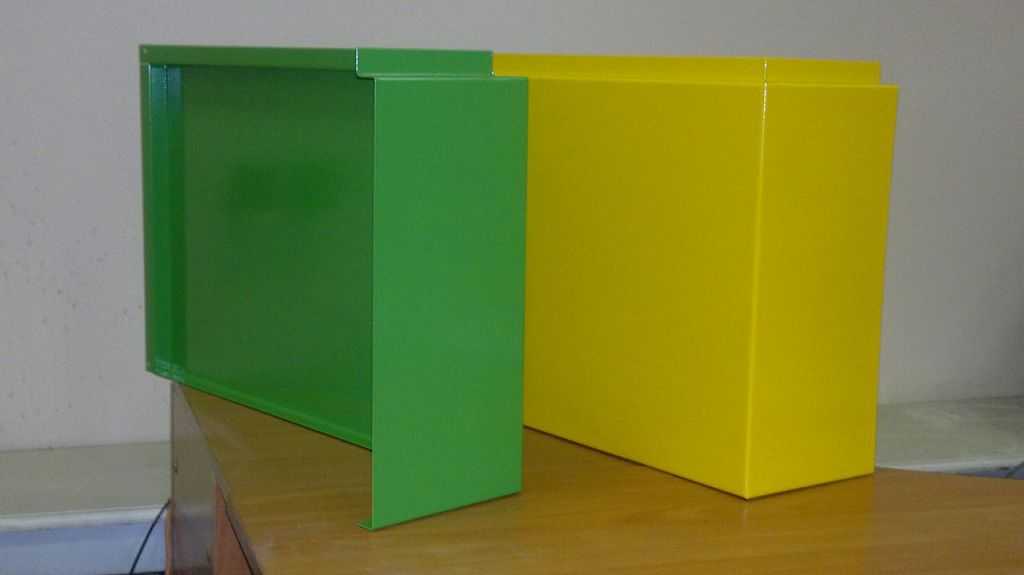

Кассеты для фасада комбинированные

К слову сказать, это далеко не полный список достоинств кассетных фасадов, но и их достаточно, чтобы понять особенности материала.

Виды

Фасадные кассеты по методу крепления делятся на два типа:

видимый (открытый), при котором каждая кассета крепится саморезами к несущему каркасу за отогнутые наружу элементы боковых плоскостей;
скрытый, крепление которого осуществляется посредством состыковки зацепа на кассете с кареткой на вертикальном профиле каркаса.

Кассеты первого типа проще в производстве и удобнее в установке. Их неоспоримый плюс в том, что можно заменять единичные части конструкции без специальных приспособлений, не повреждая соседние модули. Второй тип сложнее в изготовлении – только на листогибочном станке требуется до восьми операций. Их установка также более трудоемкая, но в результате получается практически идеальная поверхность с едва видимыми швами. У данного вида кассет только одна боковая сторона отогнута наружу и снабжена специальной кромкой, с помощью которой происходит сцепление верхнего и нижнего ряда. Такая конструкция усложняет замену отдельных панелей, а иногда делает это невозможным.

Из каких материалов изготавливают изделия

К выбору металла для фасадных кассет следует отнестись внимательно, поскольку он будет определять долговечность службы продукта и трудоемкость его изготовления.

Всего применяют четыре типа материалов для создания фасадных кассет и у каждого из них есть достоинства и недостатки:

Оцинкованная сталь. Наиболее часто используемый материал. Его плюсы в невысокой цене, привлекательном внешнем виде, защите фасадов от негативных факторов окружающей среды и в покрытиях (оцинковка и полимерная пленка), продлевающих срок его эксплуатации. Минус заключаются в том, что каждые десять лет требуется возобновление защитного слоя на оцинкованной поверхности пластин. Цена от 300 до 700 рублей за м2, в зависимости от толщины стали.
Нержавеющая сталь. Наиболее долговечный материал, способный находится под воздействием природных факторов в течение длительного времени без потери качества. Основной недостаток кроется в его высокой стоимости. Сюда же можно добавить сложность изготовления, если речь идет о полированных пластинах. В этом случае необходимы дополнительные приспособления и время, чтобы не повредить зеркальную поверхность.
Медь. Для металлокассет больше подойдет отожженная медь – более гибкая и пластичная. Панели из данного материала выделяются богатым внешним видом и прочностью, но не находят широкого применения из-за высокой цены.
Алюминий и сплавы на его основе. Используемые сплавы, отличающиеся мягкостью, состоят из алюминия с добавлением марганца или магния. При сгибании необходимо придерживаться строгой технологии, чтобы избежать растрескивания металла. Стоимость готовой продукции даже выше, чем у нержавейки.

Прежде чем выбирать гибочное оборудование, следует определиться, с каким материалом вы будете работать, поскольку станки рассчитаны на определенные нагрузки и при неправильной эксплуатации их срок службы резко сократится.

Виды металлокассет

Формы и оптимальные размеры

Величина, конфигурация и цвет фасадных панелей – три составляющие, способные придать зданию уникальный вид.

Форма

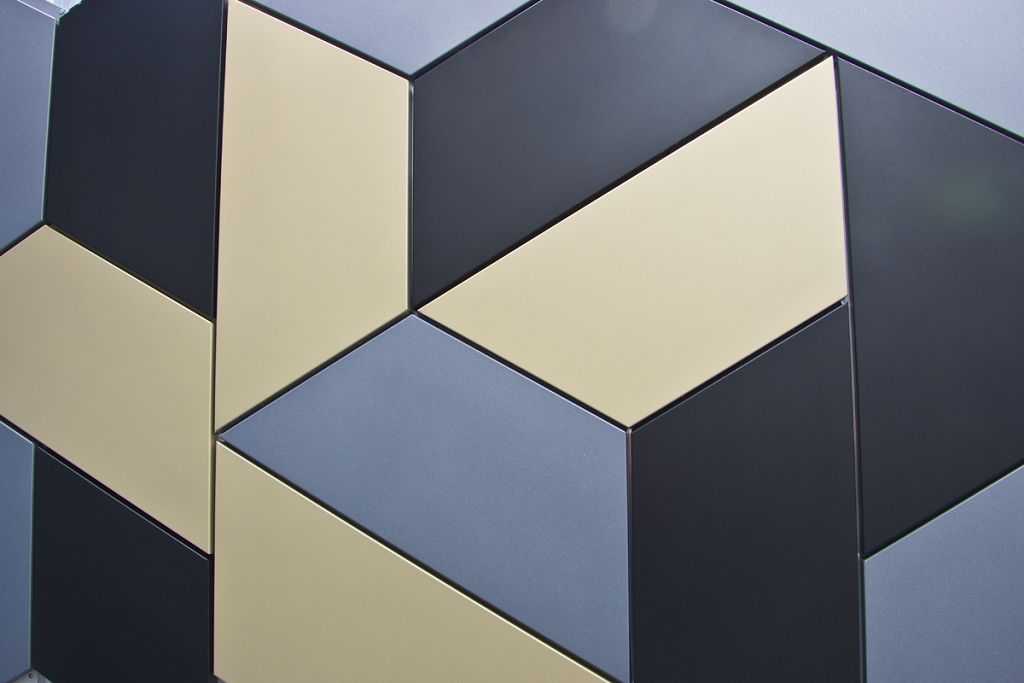

Основные геометрические формы, технология производства которых отработана – это:

квадраты;
прямоугольники;
ромбы;
трапеции.

С их помощью можно создать оригинальный рисунок, особенно, если использовать цветовые решения или игру с зеркальными и матовыми поверхностями.

Размеры

Для надежности конструкции вентилируемого фасада, а также создания умеренной нагрузки на само здание, производители придерживаются определенных стандартов по толщине материалов для металлокассет. Так, толщина медных листов и из нержавеющей стали ограничена от 0,7 до 1,2 мм, оцинкованной стали – от 0,7 до 1,5 мм, а алюминия и его сплавов – от 0,8 до 3,0 мм с рекомендацией использовать не тоньше 1,5 мм для улучшения внешнего вида пластин.

Длина и ширина могут составлять любые сочетания от 100 до 3000 мм. Например, 100х400, 1200х2500 мм и так далее.

Панели из оцинковки, нержавейки или меди рекомендуется делать малых или средних размеров, поскольку вес металла усложняет транспортировку и монтаж. А вот алюминий отличается легкостью и позволяет изготавливать большие по габаритам фасадные кассеты, тем самым существенно ускоряя облицовочные работы.

Облицовка фасада металлокассетами (описание)

Рядом преимуществ монтаж фасада из металлокассет обладает за счёт своей недорогой цены при устройстве новых зданий или реконструкции существующих. Описание монтажа как и в любых других системах вентфасада начинается з замеров здания, а ещё лучше произвести геодезическую съемку здания и сделать развёртки всех стен.

Первый этап облицовки фасада из кассет: производимые испытания на вырыв и определение несущей способности стены, для того чтобы подобрать необходимый кронштейн и его пятку (не нужно переплачивать за лишний металл, стоит подобрать то, что нужно в конкретном случае на основании статического расчёта системы.
Второй этап монтажа фасада из металлокассет – разметка стены и монтаж кронштейнов и прокладок. Стоит отметить различие в случае с выбором системы из алюминия или из оцинкованной стали (кронштейн несущий и опорный ставится в алюминиевых системах под кассеты с расчётом один несущий и 3-4 опорных на направляющую) а в нержавеющих и оцинкованных все одинаковые по типам основания усиленные или рядные (более меньшая опорная пятка)
Третий этап установки утеплителя и несущего профиля: стоит отметить установку направляющей в угловой и рядовой зоне, где рядовая зона все участки кроме внешних и внутренних углов здания, частота установки в них больше и стоит усиливать в этих участках соединительными планками внешние углы фасада из мет-кассет.
Финальным этапом сборки вентфасада кассетного типа станет устройство примыканий (короба из стали, откосы левый и правый, верхний, нижний отлив, цокольные планки и парапетные крышки (софиты, навесы, подшивные потолки). Стоит этот этап сборки предварительно не согласовывать и повторно замерить перед заказом развёртки, так как не всегда плоскость и геометрия конструкции соответствует проектной отметки выноса!

Фасадные кассеты: производственные особенности и технические характеристики кассетной фасадной облицовки

Фасадные кассеты отличаются по составу

Производство кассет для фасадной облицовки осуществляется с использованием алюминия, оцинкованной стали либо композитных материалов. От материала, из которого произведены фасадные кассеты, напрямую зависит и способ их монтажа.

Кассеты, изготовленные из оцинкованной стали, отличаются достаточно большим весом. Поэтому при разработке проекта следует учесть существенную нагрузку, оказываемую ими на фундамент здания. Помимо этого, нужно учесть и тот факт, что каркас, на который будет крепиться облицовка, должен обладать большим запасом прочности. Как правило, каркас под фасадные кассеты из оцинкованной стали выполняется из оцинкованного алюминиевого профиля, способного выдержать большой вес.

Фасадные кассеты из алюминия прочнее и легче стальных

Кассеты, изготовленные из алюминия, характеризуются значительно меньшим весом, но при этом существенно превосходят своих стальных «братьев» по своим прочностным характеристикам. Благодаря своей относительной легкости, алюминиевые фасадные кассеты могут иметь достаточно большие габариты, что, в свою очередь, способствует существенному ускорению процесса монтажа. Следует отметить, что стоимость алюминиевых кассет намного выше стальных.

Кассеты, изготовленные из композитных материалов, представляют собой самый самый легковесный вариант по отношению к своим стальным и алюминиевым аналогам. Этот материал отличается ячеистой структурой и относительно низкой стоимостью. Чаще всего фасадные кассеты, выполненные из композитных материалов, используются для облицовки фасадов частных коттеджей и жилых домов.

Устройство композитной фасадной панели

Выбирая для облицовки фасада собственного дома кассеты из композитных материалов, имейте в виду, что некоторые из них имеют существенный недостаток: они могут не только выгорать, но и деформироваться под воздействием высокой температуры и прямых лучей солнечного света. При покупке обязательно прочтите сертификат соответствия к данному продукту: в нем должно быть написано, какую температуру способен выдержать этот отделочный материал. На сегодняшний день изготовлением фасадных кассет из композитных материалов с учетом требований ГОСТа занимается несколько ведущих отечественных компаний.

Наиболее распространенным вариантом исполнения фасадных кассет являются кассеты из оцинкованной стали. Сверху изделие покрывается тонкой пленкой из полимерной краски. Цветовая гамма, присущая стальным фасадным кассетам, отличается большим разнообразием. Благодаря этому обстоятельству, открываются широчайшие возможности для дизайнерской фантазии.

На отечественном рынке наибольшей популярностью пользуются фасадные кассеты марки МП 1005 и МП 2005. Толщина стального листа, из которого изготавливаются фасадные кассеты данных марок, может быть разной: минимальный показатель — 1 см, максимальный — 1,5 мм. Отличительной особенностью кассет данных марок является наличие защитного покрытия из ПВДФ или высококачественного полиэстера.

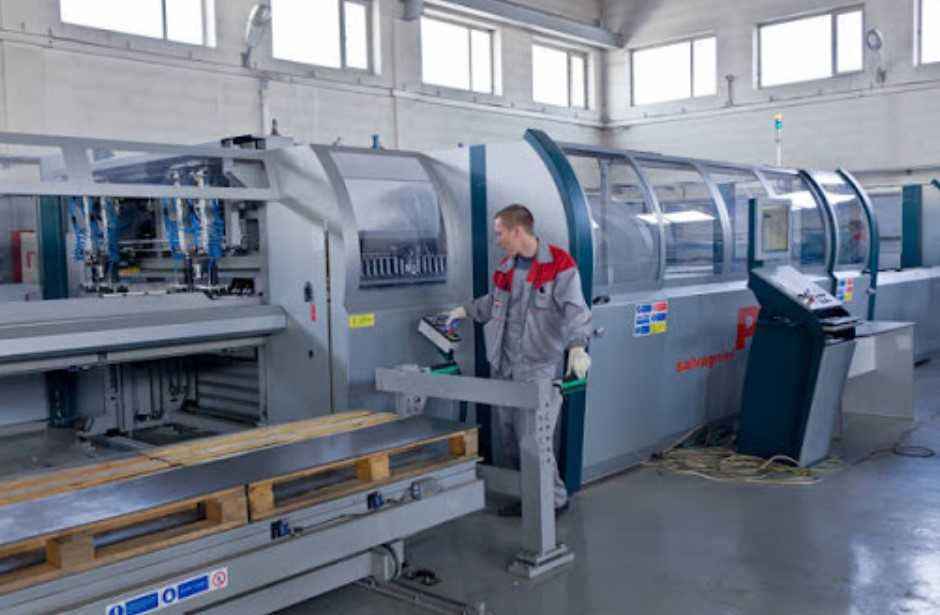

На видео продемонстрирован производственный процесс фасадных кассет на примере металлических

Стоимость кассет МП 1005 и МП 2005 достаточно высока, что, впрочем, полностью оправдано их высокими эксплуатационными свойствами. Следует отметить, что цена на аналогичные изделия иностранного производства, как правило, выше. Однако это вовсе не означает технического превосходства «иностранцев» — отечественные кассеты практически ни в чем им не уступают, а порой и превосходят.

Выбор цветовых решений практически не ограничен

Рассмотрим важнейшие достоинства фасадных кассет, выполненных из оцинкованной стали:

Высокие показатели прочности и длительный срок эксплуатации без малейших потерь в качестве фасадной облицовки;
Конструктивные особенности, свойственные данному облицовочному материалу, позволяют осуществлять его монтаж в очень сжатые сроки;
Высокие показатели защиты фасада от любых неблагоприятных погодных воздействий (дождь, резкие и частные перепады температур, ультрафиолетовое излучение и т. д.);
Пожарная и экологическая безопасность;
В сравнении с бетонными плитами и отделочными блоками из фасадной керамики данный отделочный материал оказывает существенно меньшую нагрузку на фундамент и фасад здания.

Композитные панели цена

	Композитные кассеты	Визуализация
Алюминиевая система композит вертикальная
Расчет стоимости работ и материалов по монтажу композитных панелей Оптима
Монтаж
Наименование работ	Кол-во	Расход	Стоимость за ед. изм.	Цена
Монтаж композитных панелей с подсистемой из алюминия.	1	м2	1850	1 850,00 ₽
Итого:	1 850,00 ₽
Кронштейн несущий КН-100	0,9	0,9	76	68,03 ₽
Кронштейн опорный КН-100	2,1	2,1	55	115,50 ₽
Профиль Тавр 50701,7 мм. Алюминиевый Т-70	2,25	2,25	174	391,50 ₽
Комплектующий материал
Наименование и размер	Кол-во	ед. из.	Стоимость за ед. изм.	Цена
Расходные материалы для монтажа композитных панелей	1	м2.	150	150,00 ₽
Крепёж для подсистемы крепления (икля и салазка)	1	м2.	520	520,00 ₽
композитная панель RAL (*Любой цвет по проекту)	1	м2.	1020	1 020,00 ₽
Транспортные расходы и сборка.	1	шт.	По Москве.	3 000,00 ₽
Итого:	4 690,00 ₽
Общая стоимость работ и материалов с доставкой на м2 составляет:	6 540,00 ₽

Натуральный камень

В системе крепления вентилируемых фасадов натуральный камень с монтажными работами в торцевой пропил камня играет важную роль в отделке как основной плоскости фасада (рядовой зоны) так и отделке цоколя или входных групп. Дело в том что существует три способа его установки на подсистеме, и три типа крепления.

Варианты крепления камня

Штифтовое крепление камня
Пропил торцевой
Кайлы

Вертикальная
Горизонтально-вертикальная
Межэтажная

Проектирование камня

По чертежам и планам
По геодезии
Комбинированное

Любой тип крепления основывается на статическом расчёте системы, и подбирается исходя из веса на м2 облицовки системы. Сложные архитектурные формы камня устанавливаются исходя из проектных решений здания и его геометрии.

Бетонная плитка

В 2012 году появилась возможность разработать систему для крепления бетонной плитки и разработать систему крепления данных облицовочных материалов.

Простота и надёжность данных систем из бетонной плитки, это фактура и неповторимость цветопередачи по сравнению с кирпичного формата облицовки. Система и подконструкция крепления плиток расположена на несущих стартовых и рядных планках под бетонную плитку и позволяет проработать грамотный и качественный монтаж узлов за счёт специального фиксатора (истанцира плитки)

Система включает:

Консоль несущую
Планку стартовую под плитку
Рядную шину
Прокладка консоли
Вставка горизонтальная
Направляющая 65*30*1,2 мм. (С-обр.)
Планка внешнего угла.
Угловой элемент L-образный

Способы крепления

Металлокассеты так же делятся на 2 вида по способу монтажа

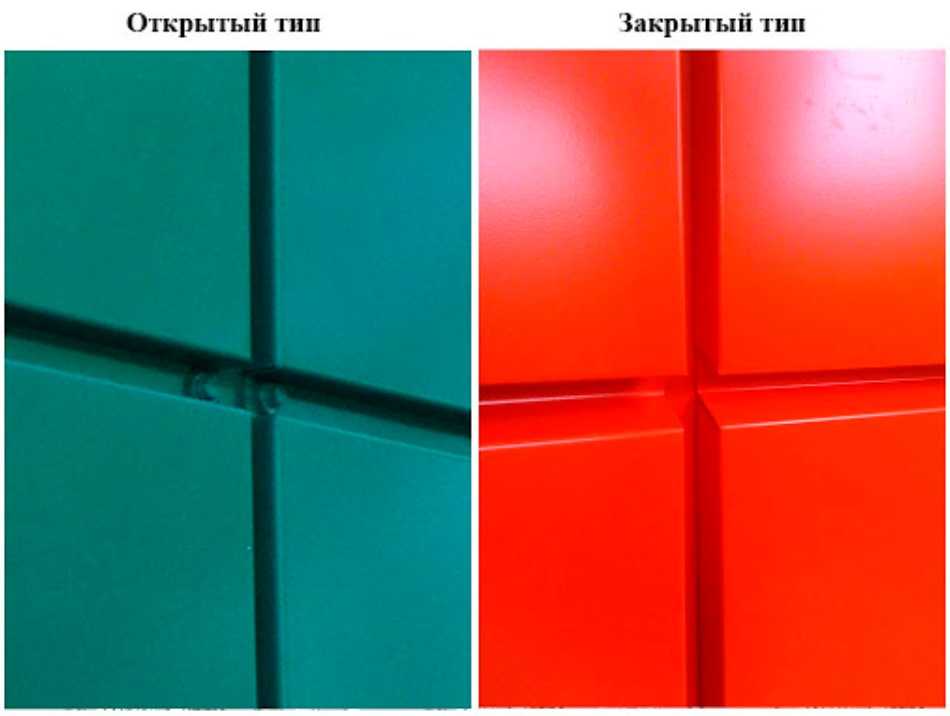

Открытого крепления. Отличительные особенности – все отогнутые, просверленные под крепеж края. Панели крепятся на подсистему внахлест с помощью саморезов. Плюс такого крепления – легкость ремонта в будущем.
Закрытого крепления. В отличии от кассет открытого крепления скрытый крепеж подразумевает один верхний отгиб с перфорацией, для крепления к подсистеме и замок для соединения с верхней панелью. Нижний край тоже подразумевает замок и защелкивается с нижней панелью. Итоговая конструкция выглядит как одна единная система. нигде не видно крепежа. Но есть минус — сложность ремонта.

Чтобы сделать выбор в пользу вида крепления:

1. определиться с формой панелей.

2. необходимо провести экспертизу на техническую возможность монтажа.

Виды металлокассет

Производители предлагают металлокассеты с рисунком, с перфорацией, нестандартных размеров и конфигураций. Разобравшись в технологии монтажа этого отделочного материала, можно безбоязненно закупать продукцию любого предприятия, отечественного или зарубежного.

Перфорированные

Перфорированные фасадные панели

Перфорированные металлические панели, вкупе с внутренней светодиодной архитектурной подсветкой, позволяют обустраивать уникальные фасады. Такое здание не останется незамеченным в любое время суток, но наиболее эффектно выглядит вечером и ночью. Перфорированные панели отличаются от обычных лишь наличием равномерно расположенных отверстий.

Объемные

Художественные фасадные кассеты

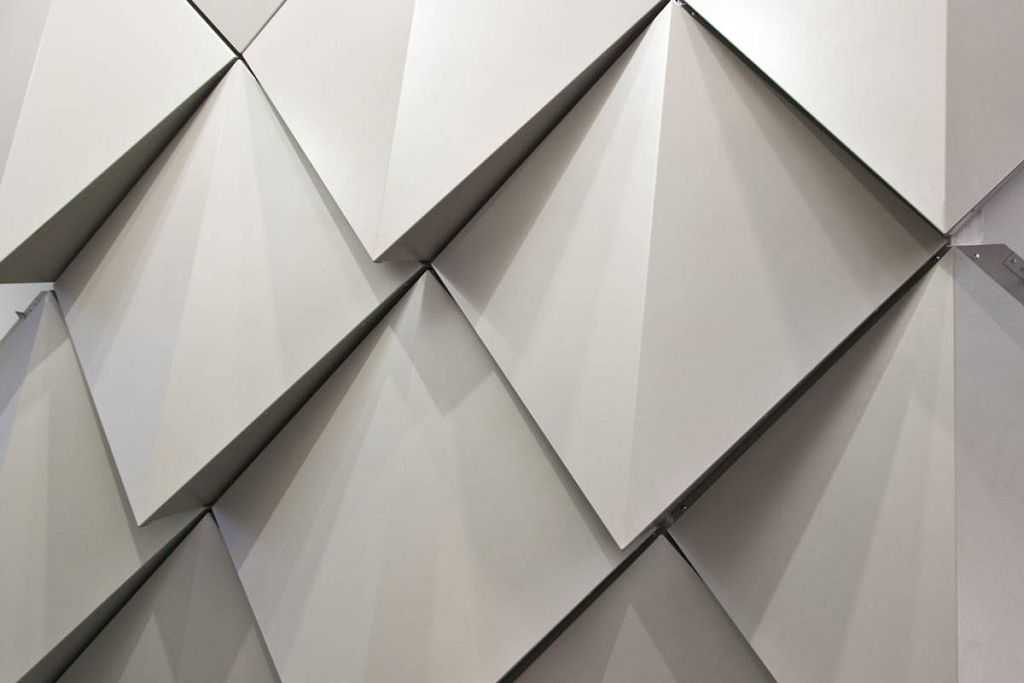

На базе металлокассет создают и объемные панели. Эти материалы придают заданию экстравагантный футуристичный вид. Объемные панели можно использовать как на всей поверхности фасада, так и на его отдельных участках. Независимо от выбранного варианта отделки, здание непременно приобретет свой отличительный штрих.

Металлокассеты объемные

Объемные металлокассеты могут быть разных форм и конфигураций:

волнообразные;
остроконечные;
конусообразные;
в виде сот.

Художественные возможности применения этого материала невероятно широки, поэтому его популярность стабильно растет.

Объемные фасады

Фотографии объёмных фасадных кассет

Многоцветные

Оцинкованные металлокассеты

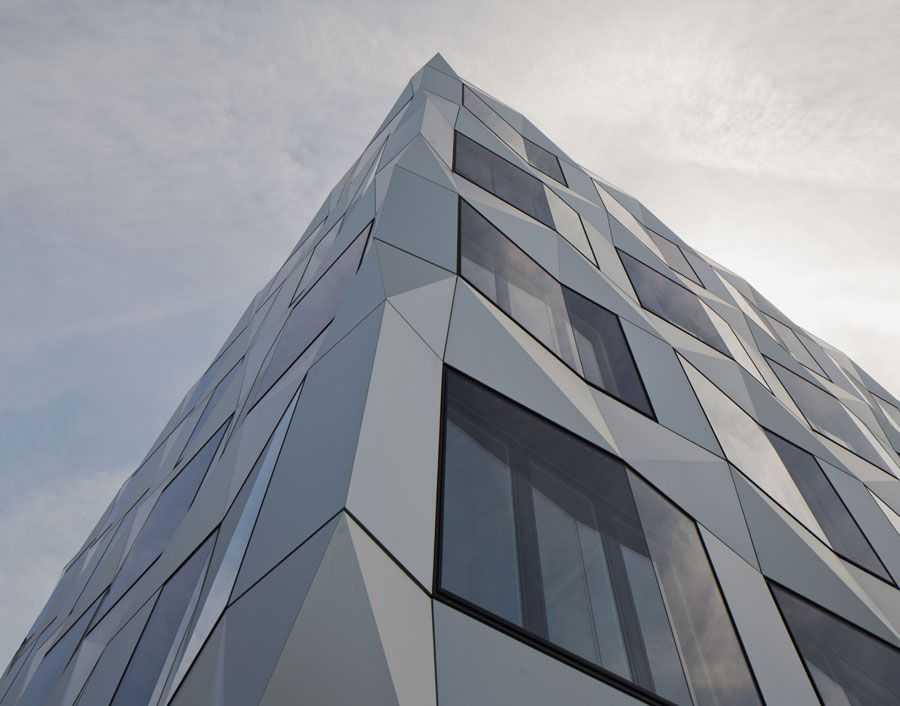

Эффектный вид зданию придают кассеты с покрытием «металлик» и «хамелеон». Изделия этого типа дополнительно закрывают еще одним слоем защиты: полиэфирным напылением. Многоцветные металлокассеты обеспечат фасаду многообразие цветовых оттенков, которые будут меняться в зависимости от угла падения лучей света. С помощью этого облицовочного материала можно кардинально изменить облик здания и придать ему неповторимость.

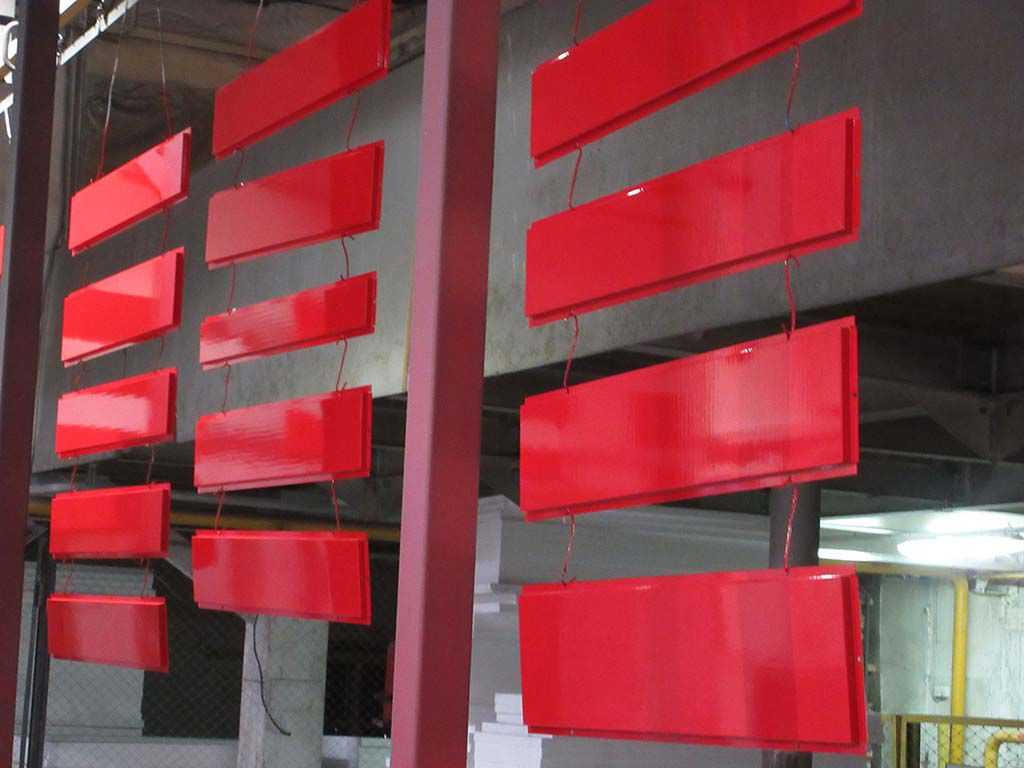

Металлические фасадные панели на автоматической покрасочной линии

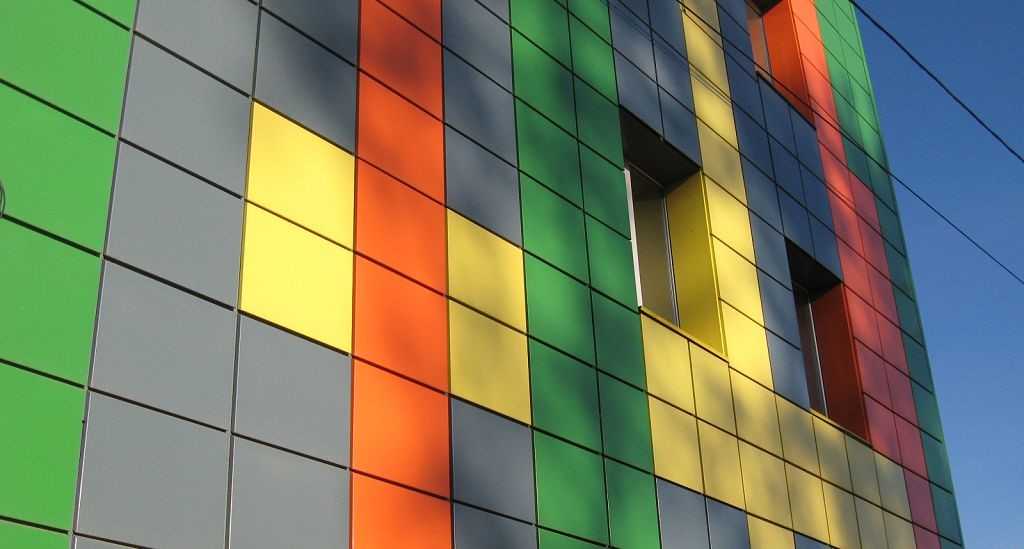

Яркие металлокассеты

Покупка оборудования

Поскольку наиболее востребованы металлокассеты из оцинкованной стали, рассмотрим станки, подходящие к заданным параметрам. Для стандартных размеров лучше всего подходит рулонная сталь с шириной рулона 1250 мм и толщиной 1,2 мм. Но оборудование следует выбирать с запасом прочности хотя бы 20%.

Механизмы для получения заготовки

Эта линия стоит первой в цикле производства и включает в себя:

бухторазматыватель приводной;
автоматическую установку подачи полотна в зону раскроя;
агрегат для продольного роспуска материала (от 100 до 500 тысяч рублей);
гильотину для поперечной резки.

В случае, если покупка дополнительного оборудования пока не предусмотрена, можно закупать стальные листы и тогда обойтись только гильотинными ножницами. Их стоимость составляет от 117 до 800 тысяч рублей.

Механизм для вырубки углов

Чтобы произвести высечку углов, подойдет пресс угловой

Лучше выбирать модель со штампами для вырубки углов кассет открытого, закрытого типа, а также крепежных отверстий, и обратить внимание на легкость замены одного штампа на другой. Альтернативный вариант – использовать два пресса для разного вида углов и отдельный инструмент для вырубки отверстий

Цены на пресс – от 63 тыс. рублей на ручной и до 350 тыс. рублей на гидравлический.

Машина для гибки заготовок

Разница в моделях зависит от степени автоматизации станка и от размеров заготовок. Листогибочные машины, рассчитанные на большую длину гибки, допускается использовать не только для изготовления кассет, но и для подготовки материала для подконструкций фасада: профилей и уголков.

Учитывая, что конструкции закрытого типа более трудоемкие и к ним применяется 7-8 последовательных операций на листогибочном станке, то иногда целесообразно установить два станка с разными настройками, чтобы увеличить производительность и не терять время на переналадку. В качестве альтернативы, можно приобрести одно устройство с ЧПУ, действующее по заданной программе и не требующее постоянной настройки в ручном режиме. Покупка оборудования для гибки с ручным приводом обойдется в сумму от 60 до 370 тысяч рублей, программируемые машины будут стоить от 900 тысяч рублей.

Производственный цех

Монтаж

Не в зависимости от того, каким способом будет крепиться металлопрофиль, основание монтируется одинаково. Весь процесс происходит в несколько этапов:

К стене здания, через равные промежутки крепятся кронштейны из легированной стали, именно они берут на себя основную нагрузку, поэтому им уделяют особое внимание. Кронштейны служат опорами для направляющих, и должны быть установлены строго по горизонтальному уровню.
На закреплённые кронштейны фиксируются горизонтальные направляющие. Они оснащены специальными бортиками, которые впоследствии будут удерживать утеплитель.
Когда все горизонтальные направляющие установлены, фасад утепляется

Для этого используют минеральную вату или пенопласт. В зависимости от предназначения здания и пожарных допусков.
Поверх утеплителя устанавливаются вертикальные полозья. Именно к ним будут фиксироваться кассеты, поэтому расстояние между полозьями определяется шириной сегмента.
На вертикальные полозья монтируются металлокассеты фасадные.

Они оснащены специальными бортиками, которые впоследствии будут удерживать утеплитель.
Когда все горизонтальные направляющие установлены, фасад утепляется. Для этого используют минеральную вату или пенопласт. В зависимости от предназначения здания и пожарных допусков.
Поверх утеплителя устанавливаются вертикальные полозья. Именно к ним будут фиксироваться кассеты, поэтому расстояние между полозьями определяется шириной сегмента.
На вертикальные полозья монтируются металлокассеты фасадные.

Отделка фасада

Весь процесс монтажа происходит снизу вверх, а расстояние между горизонтальными направляющими не должно превышать 1.5 метра.

Пошаговая инструкция по монтажу подсистемы

Для выполнения работ понадобятся следующие инструменты:

отвес;
пузырьковый строительный уровень длиной не менее 1 м;
металлический или деревянный угольник;
простой карандаш или маркер;
шуруповерт на аккумуляторных батареях;
мощная дрель или перфоратор (выбор зависит от материалов, из которых выстроены стены дома);
молоток;
ножницы по металлу.

Материалы:

начальная планка;
несущий профиль;
откосы;
кронштейны;
паронитовые прокладки;
анкеры или дюбели для крепления кронштейнов;
теплоизоляционный материал (плиты минеральной ваты или пенопласта);
тарельчатые дюбели для крепления теплоизолятора к стене.

Кронштейны бывают двух видов: регулируемые по длине и нерегулируемые. Первые состоят из двух частей: прямой и угловой панели. Эти детали соединяются между собой с помощью винтов. В панелях есть прорези, позволяющие выдвигать и задвигать прямой элемент. Это позволяет устанавливать несущие профили на одной плоскости. Для обшивки ровных стен можно использовать нерегулируемые кронштейны.

Шаг установки крепежных элементов указан в проекте облицовки фасада. При самостоятельном монтаже необходимо ориентироваться на правило: оптимальное расстояние между метизами 20-25 см.
