Неразъемное соединение полиэтилен-сталь

Частые проблемы и ошибки при соединении

Ошибки при подборе труб: для системы отопления использовано изделие для холодной воды или применение продукции ПНД для напорного водоснабжения

Следует обращать внимание на маркировку изделий. Цветные продольные полосы обозначают сферы употребления продукции: синие — для питьевой воды, желтые — для газопровода, отсутствие полосы — для технического водоснабжения

  • Использование труб ПНД не по назначению
  • Применение некачественных фитингов.
  • Прокладка трубопровода на участках с большой нагрузкой – под автомобильными дорогами и т.д.
  • Неправильное использование компрессионных фитингов. Часто трубу вводят в фитинг, упирая её торец в резиновое кольцо. Это неправильно. На конце надо снять фаску, как-бы придать ему вид конуса, что позволит вставить конец трубы в это кольцо, вдвинуть её вглубь до самого упора. После затягивания гайки кольцо уплотнится, и получится прочное соединение.

Описание

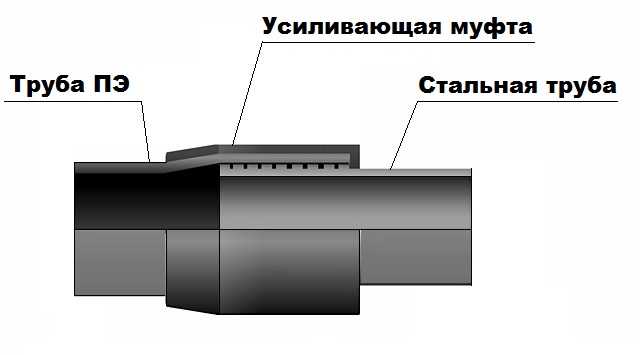

Неразъёмное соединение полиэтилен-сталь — это специализированное изделие для напорных трубопроводов. Суть очень проста: герметично соединяют участок стальной трубы и сегмент трубы из полиэтилена. Связующее устройство такого типа куда перспективнее, чем традиционные бортовые втулки. Давно установлено, что полиэтиленовые трубопроводы, проложенные под землёй, переживают существенные компенсационные нагрузки различного типа. Как удлинение, так и сжатие этих изделий сопровождается их механическим деформированием и существенным износом.

А вот фланцевый переходник полиэтилен-сталь куда надёжнее, и его даже открыто рекомендуют многие регионы России в своих территориальных технических нормативах. Жёсткое прикрепление фланца к стальному блоку неразъёмной связки очень надёжно – такое решение позволяет отказаться от дальнейшего обслуживания и ремонтных работ.

Изделия для перехода от стали к полиэтилену и обратно могут подчиняться требованиям ГОСТ 3262, 10705, 20295. Для газопроводных систем применяются технические условия 4859-026-03321549-98. Создание водопроводных коммуникаций возможно с учётом технических условий 2248-001-86324344-2009. Наибольшее давление, в зависимости от конкретной категории, может составлять 1 либо 1,6 МПа. Типичная схема включает:

  • полиэтиленовую и стальную заготовки;

  • муфту;

  • длину выпуска полиэтиленового и стального участков;

  • суммарную длину;

  • диаметры обеих заготовок;

  • толщину материалов;

  • протяжённость нахлёста.

Производство неразъемных соединений полиэтилен-сталь (НСПС): этапы, виды, применение, где купить

Неразъемное соединение полиэтилен-сталь (НСПС) — это герметично соединенные между собой патрубки полиэтиленовой и стальной трубы. НСПС используется в водопроводах и газопроводах, выполняя функцию соединения ПНД и стальной трубы между собой.

Производство НСПС

Производство НСПС включает в себя несколько этапов:

1. Заготовка двух отрезков (стальной и полиэтиленовой трубы);

2. Край полиэтиленового отрезка нагревается, формируется раструб;

3. Край стального отрезка, также нагревается, после чего вставляется в полиэтиленовый раструб.

Все готовые изделия проходят тестирования, проверяются на герметичность и устойчивость к нагрузкам.

Соединения делятся на несколько типов по рабочему давлению, основные:

  • Неразъемное соединение SDR11 (для газа), рабочее давление — 10 бар
  • Неразъемное соединение SDR17 (для воды), рабочее давление — 16 бар

В соответствии ТУ и ГОСТу все НСПС маркируются информационным стикером для последующей идентификации.

Применение НСПС

  • Неразъемные соединения являются неотъемлемой частью конструкции газовых цокольных вводов, которые используются для соединения полиэтиленового подземного и стального наружного газопровода;
  • Позволяют заменять стальные участки трубопровода на полиэтиленовые с НСПС и так до полной замены на полиэтиленовый трубопровод;
  • Позволяют создавать полиэтиленовые ответвления в существующем металлическом трубопроводе;
  • Позволяет использовать в полиэтиленовых трубопроводах металлические фасонные изделия, арматуру, делать ответвления;
  • Используются, как заглушки в трубопроводах.

Используются изделия, как в крупных магистральных системах, так и в незначительных развязках в частном секторе.

В компании “ТД ПрофТрейд” Вы можете купить неразъемные соединения полиэтилен-сталь (НСПС) от производителя. Производство осуществляется в строгом соответствии с оригинальными техническими условиями ТУ-2248-002-12075718-2014. Все неразъемные соединения (переходы) полиэтилен-сталь для водопроводов проходят испытания на герметичность, стойкость к осевой нагрузке, стойкость при постоянном внутреннем давлении. Для газопроводов и водопроводов. SDR11 и SDR17. Возможно производство НСПС диаметром больше 710 мм, а также по индивидуальным чертежам заказчика. 100% заводская гарантия. Вся продукция сертифицирована. Доставка по РФ.

Неразъемные соединения полиэтилен-сталь (НСПС) (Для газа, Для воды)

Связаться с нами:

Телефон: 8 (8112) 291-333

Пошаговая техника соединения труб своими руками

Технология проведения работ по переходу ПНД на металл включает следующие этапы:

  1. выбор способа соединения;
  2. определение размеров сечений и длины материала;
  3. приобретение труб, фитингов;
  4. подготовка инструмента;
  5. монтаж соединения;
  6. проверочные испытания.
  7. необходимые инструменты и материалы

В минимальный набор инструментов входят:

  • гаечные, разводные ключи;
  • клещи;
  • труборез;
  • резьборез;
  • сварочный аппарат в случае необходимости.

Материалы приобретаются в зависимости от объема работ, трубы – с учетом 10% потерь в отходы.

Ход работ

  1. Разъемные соединения на резьбе начинают с подготовки стального торца: его обрезают, выравнивают, нарезают резьбу.
  2. Затем с помощью подмотки рукой накручивают фитинг-переходник.
  3. С другого конца фитинга обжимной гайкой устанавливают пластик.
  4. Ключом докручивают фитинг на резьбу.

Особенности монтажа

Полиэтиленовые фитинги применяют, в основном, для состыковки труб малых сечений.

Важно учесть, что имеются переходники, как с внутренним расположением резьбы, так и с наружным. Поэтому подбирают их в зависимости от предназначения и, естественно, в соответствии с размерами труб

Популярным фитингом для соединений рассматриваемого типа стала так называемая «американка» – муфта, со стальным торцом и нарезанной на нем резьбой с одной стороны, и пластиковым выходом – с другой.

Просто отпиленная полиэтиленовая труба с трудом входит в уплотнительное кольцо. Можно наружные части трубы обрезать ножом на конус. Изделие войдет без проблем до упора.

Виды соединений

Таким образом, чтобы соединить разнородные трубы, применяют:

  • НПСП — неразъемное соединение в газовых, канализационных и водопроводных магистралях, для которого используется переходник специального назначения. Соединение по сути представляет собой сварку полиэтиленового патрубка со стальным.
  • Муфты компрессионные, оснащенные резьбовой нарезкой — обжимной фитинг. Применяется совместно с обжимными кольцами и прокладки, которую можно менять по мере износа.
  • Фланцевый переход.

Что такое фланцы для соединения разнородных труб

Сочленение труб из разнородных материалов посредством фланцев оптимален при монтаже магистрали, в которой требуется соединить трубу из металла с ПНД или запорными устройствами. С этой целью применяется втулка вместе с прижимным фланцем, который в свою очередь закрепляется с помощью болтов. Бурт (второе название детали) не дает фланцу соскользнуть при повышении давления в трубе.

Рекомендуем ознакомиться: Особенности и назначение чугунных задвижек

Втулки бывают двух видов:

  • Сегментные, т.е элементов ПНД, соединенных сваркой встык.
  • Литые конструкции, у которых сварные швы отсутствуют. Литая втулка ПНД обеспечивает фланцу необходимый упор и не дает узлу разъединиться. Предполагается также наличие второго фланца на трубе из металла.

Деталь легко монтируется, при этом не требует специального обслуживания. Разнообразие типоразмеров позволяет подобрать втулки любого размера под любой диаметр трубы.

Фланцы также делятся на два вида:

  • Фиксирующие, когда фланец надевается на металлическую трубу, а на другой конец крепится трубное изделие из ПНД и вся конструкция закрепляется с помощью прижимного кольца и уплотнителя.
  • Резьбовые — фланца имеет резьбу с одной стороны, на которую накручивается труба ПНД с уплотнителем.

НПСП

Конструкция чаще всего применяется при замене поэтапной участков металлической системы на полиэтиленовую, а также для монтирования запорной арматуры.

Для монтажа используют терморезисторную сварку, когда конец полиэтиленовой трубы специальным инструментом нагревается и расплавляется до состояния вязкой массы, а затем под давлением соединяется со стальной трубой. Такое соединение применяют для монтажа высоконапорных трубопроводов.

Нормативные документы регламентируют технические характеристики НПСП:

Предельные значения давления в системе:

  • для газовых магистралей ПЭ 80 — 6.4 бар, ПЭ 100 -10 бар
  • для водопроводных напорных систем ПЭ 80 — 12.5 бар ПЭ 100 — 16 бар

Длина патрубков регламентируется ГОСТОм ТУ4859-02603321549-98 — для газовых, и ТУ2248-001-86324344-2009 — для водопроводных систем, работающих под напором.

Какими бывают?

Типичные размеры НСПС могут составлять 63/57, вернее, 63/67/3,5. Альтернативные габариты таковы:

  • 32/25/3,2;

  • 60/32/3,2;

  • 50/60/3,5;

  • 75/76/3,5;

  • 90/89/3,5.

Наряду с этими параметрами, с соединением 63х57 и 110х108, встречаются изделия:

  • 125/108/6;

  • 160/133/6;

  • 160/159/5;

  • 180/159/5;

  • 200/168/5;

  • 200/219/6;

  • 225/219/6;

  • 250/273/7;

  • 400/377/8;

  • 500/530/8;

  • 800/820/10;

  • 1200/1220/12;

  • 1600/1420/12.

​​​​​Кроме различия по габаритам, принято выделять:

  • обычные цокольные газовые вводы;

  • цокольные газовые вводы в форме буквы Г;

  • такие же вводы в виде буквы I (прямые);

  • сгоны изолирующие;

  • соединения изолирующие приварного типа.

Как соединить стальную трубу с полипропиленовой, смотрите далее.

Соединение изделия с газо- или водопроводом

Для соединения НС с трубой проводится предварительный срез старой. С помощью терморезисторной сварки осуществляется нагревание. Часть изделия со стороны полиэтилена нагревается до мягкого состояния и с силой и давлением устанавливается к стальному торцу. Чтобы усилить конструкцию, «вяжутся» муфты, но они чаще всего нужны для трубопроводов с высоким давлением.

Чтобы не возникло проблем с газопроводом, не пришлось часто осматривать и ремонтировать водопровод, рекомендуется использовать неразъемные соединения полиэтилен/сталь. Используют изделие как для магистральных систем, так и для незначительных развязок на дачных участках, в колодцах, расположенных ниже уровня земли, то есть в труднодоступных местах.

Способы соединения

Переход осуществляется двумя способами:

  1. разъемным (через специальные переходники в виде муфты с резьбой, отводов, тройников);
  2. неразъемным (методом сварки либо встык, либо через электрические фитинги, способные при подаче тока расплавлять свариваемые поверхности, после остывания которых получается надежный стык).

Разъемные

Классическая состыковка по резьбе. На металле нарезают плашкой витки, на них накручивают переходной фитинг, имеющий с одного конца внешнюю или внутреннюю резьбу, а с другого – посадочное место для пластикового элемента. Сегодняшние продвинутые компрессионные фитинги не требуют при сборке практически никакого инструмента или оборудования.

Стыковка с применением фланцев. Используют при подключении трубопроводной арматуры из стали, имеющей фланец или возможность его приваривания. Для таких соединений придумана полимерная втулка с отдельно одевающимся фланцем. Он накидывается на втулку, она сваривается с торцом ПНД трубы. Далее её фланец крепится болтами к аналогичной детали стыковочного элемента.

На фото втулка:

Фланец для втулки:

Неразъемные

Основаны на сварочном методе состыковки компонентов. Различают сварку встык, которую применяют при соединении труб и фитингов одного диаметра и толщины, и сварку через электропереходники полиэтилен-сталь с помощью специального оборудования.

Преимущества и недостатки такого соединения

Предпочтение подобному подсоединению отдают по причине уникальных характеристик и высоких эксплуатационных свойств изделий ПНД. Свое название они получили благодаря технологии изготовления полиэтилена под низким давлением.

В сравнении с изделиями из ПВД (полиэтилена высокого давления) ПНД отличается более высокой плотностью и лучшими прочностными характеристиками.

  • Как и все виды пластика, он не подвергается коррозии и разрушительному влиянию химически агрессивных веществ, имеет гладкую поверхность, позволяющую сохранять высокую пропускную способность на вес период эксплуатации.
  • Обладает морозоустойчивостью (выдерживает -50˚) и низкой теплопроводностью.
  • Полиэтиленовые изделия отличает легкость и удобство в сборке. Они дешевле полипропиленовых труб и металлопластиковых аналогов.
  • Применяют их в системе водоснабжения, при прокладке наружной подводки воды к дому, монтаже канализационной сети.

К недостаткам продукции из ПНД относят непереносимость высоких температур (начинает размягчаться при 80˚). Из-за этого её не рекомендуют использовать в системах отопления и горячего водоснабжения, где лучше применять металлопластик.

На данном видео продемонстрированы характеристики труб низкого давления:

Изготовление НСПС

Производственный процесс НСПС включает этапы: заготовки двух отрезков труб, нагревания конца ПЭ окончания для формирования раструба. Край стальной срезанной трубы также разогревают и с большим нажатием и силой вставляют в раструб. Добавочный бандаж, сделанный из ПЭ, дополняет соединение усиленного типа. Полученная конструкция переносит напор до 10 атмосфер для газа и до 16 для воды.

Для НСПС, предназначенных для труб диаметром от 2 до 4 см, используется способ холодной конструкции без добавочного усиления на стыке системы. Такая конструкция выдерживает давление до 6 атмосфер.

Все изделия проходят соответствующее тестирование, где проверяются:

  • Герметичность.
  • Стойкость к нагрузке.
  • Поведение детали при неизменном давлении изнутри.
  • Внешние показатели на случай повреждения.

Хранить до момента монтажа производитель рекомендует в прохладном, хорошо проветриваемом и сухом помещении.

Особенности производства

Получение «переходов» производится с помощью полиэтиленовых и стальных труб. Если применяется полиэтилен, и нужно подготовить газопровод, действуют нормы стандарта ГОСТ Р 50838-95. Для водопроводных коммуникаций из полиэтилена применяют стандарт ГОСТ Р 18599-2001. Если переход делается на стальную трубу, придётся ориентироваться ещё на нормы ГОСТ 10704-91, 8731-74, 8732-78. Неразборные стыки создаются при использовании раструба.

Подготовка газораспределительных коммуникаций с давлением до 600 кПа имеет свои особенности. Их создают при помощи усиленного перехода. На такой переход нанизывают обжимающую муфту – она идет поверх раструба.

Иначе поступают при работе с трубами категории DN и диаметром от 20 до 40 мм. Их собирают холодным способом, разогрев не применяют. Подготовленный переход тщательно тестируют на предмет герметичности. Важную роль играет и проверка восприимчивости к осевым нагрузкам. В последнюю очередь выясняют, насколько стойко окажется изделие при стабильном внутреннем напоре.

Выпуск неразъёмных соединений полиэтилен-сталь в настоящее время очень развит. Современные технологи освоили диаметры таких изделий начиная от 35х25 мм и заканчивая 1400х1420 мм. Поэтому промышленность может удовлетворить запрос строителей или владельцев любых трубопроводов. Достаточное качество гарантируют лишь крупные поставщики, которые способны проверять отгружаемый товар в специальных лабораториях. Разумеется, они применяют только безупречное современное оборудование, на котором работают квалифицированные сотрудники.

Когда необходимо подобное соединение

Необходимость в соединениях подобного типа возникает в следующих случаях:

  • подключение к уже имеющемуся металлическому (чаще всего чугунному) стояку полимерной подводки от мойки, раковины, ванны и т. п.;
  • монтаж стальной арматуры на трубопровод ПНД;
  • подсоединение к системе с высокой рабочей температурой, которую полиэтилен низкого давления (ПНД) не выдержит;
  • подключение к металлическому выводу из дома огородной поливной системы;
  • врезка в центральную магистраль, проводка до которой проходит через участок с повышенной нагрузкой. В этом месте используют более прочные металлические сегменты, а до него идут полимерные трубы.
