Стойка для дрели своими руками: 3 варианта конструкции

Предварительные расчеты

Перед тем как начинать бурить ямы под столбы, необходимо произвести предварительные расчеты. Для установки любого столба нужно отверстие. Оно по диаметру немного превосходит размер самого элемента конструкции. Яма должна строго соответствовать параметру столба. Для этого делаются предварительные расчеты. Зачастую они достаточно просты. Если яму сделать слишком просторной, то это приведет к рыхлению почвы. Это недопустимо для столбчатого основания. Фундамент получится шатким и не жестким.

Очень важно рассчитать расстояние между столбами. Для этого используются нехитрые формулы

Здесь на самом деле все предельно просто. Масса конструкции напрямую влияет на число столбов. Чем она тяжелее, тем их количество должно быть больше. Бурить ямы под столбы нужно на определенную глубину. Делается это с помощью различных приспособлений, о которых будет рассказано ниже. При этом глубина напрямую зависит от того, какой тип грунта присутствует в данном регионе. Чем более он плывучий, тем глубже нужно копать. Такая вот простая закономерность, которая позволяет создавать фундамент высокого качества.

Принцип работы

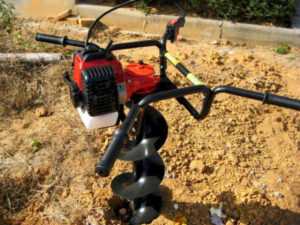

Мотобур, или буроям, используют для земляных работ, чтобы пробурить ямы под установку столбов ограждения, фонарей, под посадку деревьев, и даже для возведения фундамента. Его используют не только для бурения грунта, но и льда толщиной более одного метра во время зимней рыбалки.

Мотобур состоит из двигателя (электрического, бензинового или гидравлического), трансмиссии, бура, а также рамы и удлинителя. Функция трансмиссии заключается в регулировке мощности мотора для комфортной работы бурояма. Именно она создает крутящий момент мотобура. Инструмент с ручным приводом механического типа оснащен цилиндрическим или червячным редуктором для снижения оборотов. Для передачи вращения бурояму используется центробежное сцепление, которое располагается между валом редуктора и мотора. Механический инструмент для бурения содержит множество деталей, которые со временем выходят из строя, — в этом заключается главный недостаток ручного мотобура.

Устройство может быть оснащено гидравлическим насосом и гидромотором. Принцип функционирования этого типа оборудования заключается в том, что создается давление на масло, способствующее вращению гидромотора, соответственно, и самого бура. Такой мотобур работает дольше, поскольку отсутствуют сильные нагрузки на детали. Этому способствует действие предохранителя, избавляющего инструмент от перегрузки.

Мотобуры с электрическим двигателем менее мощные и производительные, чем бензиновые. Кроме того, первый вид зависим от наличия электричества и не имеет такой мобильности, как бензиновый. Эффективность работы оборудования зависит от наличия масла в трансмиссии.

Основная часть электрического или бензобура – это бур со шнеком. Его длина составляет от 50 до 70 см, им проводится рыхление почвы. Фреза, которая располагается выше буровой головки, разрезает грунт, который выбрасывается шнеком из углубления. Форма лунки придается шнеком, и зависит от его диаметра. Для бурения ямы глубиной более метра используют удлинитель.

Мотобур из триммера

Другим перспективным вариантом представляется создать мотобур из триммера своими руками, что позволит существенно сэкономить. Подобные косилки для газонов повсеместно распространены. Это позволяет без особых проблем найти все нужные для будущего устройства компоненты.

Среди них следует упомянуть:

  • двигатель от триммера;
  • бур;
  • соединительные элементы.

Важно учесть, что эксплуатация всех видов буров будет значительно удобнее, если в процессе будет задействована стойка для мотобура. Своими руками её можно изготовить лишь при условии наличия сварочного аппарата

Ход работы

Поскольку технические параметры двигателя триммера слабее, чем у бензопилы, мотоледобур из триммера можно использовать исключительно для мягкого грунта. Тем не менее его скорость вращения также чрезмерно велика, ввиду чего потребуется использовать понижающий передаточный механизм.

Создать подобный прибор довольно просто, используя чертежи:

  1. Изготовить шнек, закрепив бур, трубу, используемую для соединения.
  2. Оснастить двигатель понижающим передачу устройством.
  3. Соединить шнек и двигатель.

В процессе подбора материалов для изготовления шнека настоятельно рекомендуется использовать прочные виды стали, поскольку в процессе обработки грунта нередко встречаются камни и другие предметы, способные повредить рабочий элемент. Если предусмотреть возможность демонтажа бура с мотора устройства, получится насадка на триммер.

2.Неисправность: Мотор не заводится.

Причина: Нет коммутации в цепи зажигания.

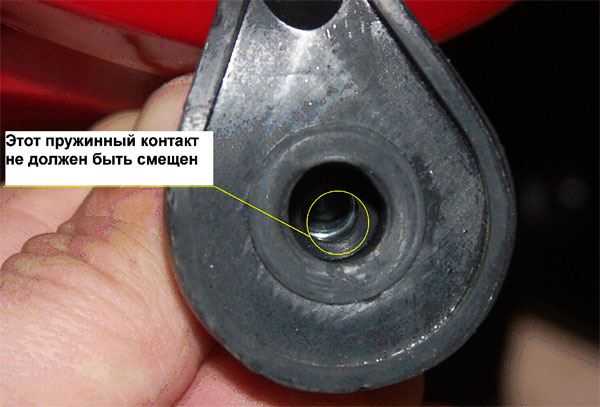

Решение. Проверка цепи зажигания. Попробуйте внимательно осмотреть провод идущий от магнето (катушки зажигания) к массе. Внимательно осмотрите кнопку остановки двигателя. Выключение зажигания происходит путем коммутации этого провода на массу (корпус двигателя). Часто происходит заедание. поломка этой кнопки. Для проверки отсоедините провода идущие от кнопки к двигателю и попробуйте завести его.

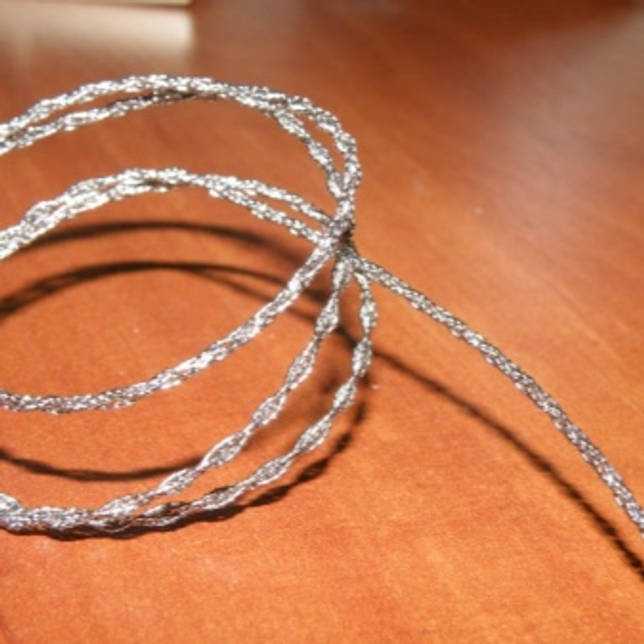

Если искра не появилась, попробуйте осмотреть высоковольтный провод идущий от катушки зажигания на свечу. Проверьте положение контакта в свечном колпачке. Он не должен быть смещен.

В местах пробоя как правило образуются крапины. Для начала протрите провод и свечной колпачек сухой тряпкой. Пробой высоковольтного провода хорошо виден в темноте. Катушка зажигания магнето ремонту не подлежит, только замена.

Памятка бурильщика

Креативные изобретатели могут смонтировать мото-, электробур на тележке. Если инструмент часто используется в хозяйстве, это будет удобно.

Перед самостоятельным изготовлением мотоинструмента просчитайте возможные затраты (редуктор, бур, шнек, ножи).

Сравните со стоимостью нового шнека. Если разница в пользу самоделки будет значительной, есть смысл прилагать усилия к его изготовлению.

Редуктор не зря считается важнейшим элементом мотобура. Количество оборотов на выходе должно соответствовать требованиям комфортности работы.

Высокое число оборотов будет держать бурильщика в напряжении, и шнек продолжит вращение даже после выключения устройства. Это опасно.

С другой стороны, низкие обороты ведут к удлинению временного отрезка, который требуется для выполнения определенной задачи. Руки и спина будут уставать.

Правильно подобранный редуктор – залог вашей «дружбы» с мотобуром.

Из следующей статьи можно узнать интересные технические характеристики башенного крана КБ-403.

По следующему адресу http://spez-tech.com/tehnika/selhoz/pochvoobrabatyivayushhaya/kakoy-luchshe-priobresti-mini-kultivator-dlya-dachi.html для вас подготовлена статья, позволяющая определиться с выбором ручного культиватора для дачи.

Не налегайте на инструмент в процессе бурения. Бывает тяжело с ним совладать, особенно когда шнек попадает на камень. Будьте готовы к этому и держите дистанцию.

Несоблюдение техники безопасности грозит одинаковыми последствиями вне зависимости от того, с фабричным или самодельным инструментом вы работаете.

Перед работой разомните кисти рук – будете устойчивее к капризам мотобура.

Если на вашем чердаке завалялись старые бензопилы, ручные буры, дрели, болгарка, не спешите от них избавляться.

Эти инструменты помогут смастерить новое дорогостоящее устройство, которое откроет перед вами широкие возможности.

Информацию, полученную при просмотре видео, можно применить на практике — при создании мотобура своими руками:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Расчет будущего бензобура

Расчет необходимо сделать для проверки совместимости параметров бензинового двигателя и редуктора. Вал двигателя вращается с очень большой скоростью. Задача редуктора эту скорость понизить, при этом возрастает мощность, которая как раз и нужна для бурения плотной и вязкой земли. Если у Вас нет опыта проведения подобных расчетов, то обратитесь к специалисту. В результате полученного расчета станет возможным подобрать максимально эффективный редуктор к двигателю. Если же у Вас есть инженерные знания и опыт в этой области, то можно не только произвести расчет соответствия двигателя с редуктором, но и изготовить редуктор самостоятельно

Но учитывая нагрузки и важность стабильной работы все же надежнее приобрести редуктор промышленного производства

Изготовление мотобура из бензопилы своими руками

Самым востребованным вариантом представляется мотобур из бензопилы своими руками, поскольку данная разновидность отличается превосходной производительностью, позволяющей эффективно разрабатывать даже твердые виды грунта. Желая сделать устройство, необходимо заранее подготовить необходимые детали.

Чтобы изготовить самодельный бур из бензопилы, потребуется:

  • двигатель из бензопилы Штиль или других моделей;
  • редуктор мотобура в сборе;
  • самодельный шнек.

Последний проще всего сделать, используя стандартный ручной бур и металлическую трубу подходящего диаметра. Общая длина такого шнека должна позволять комфортно работать с грунтом. Если сделать конструкцию съемной, получится отличная насадка для бензопилы.

Описание работы

Решив создать мотобур для льда своими руками, следует прежде всего убедиться в совместимости подобранного редуктора и двигателя пилы. Скорость вращения будущего устройства должна быть небольшой, иначе двигатель быстро придет в негодность, а грунт не будет качественно просверлен.

Для сборки следует придерживаться следующей инструкции:

  1. Изготовить шнек, соединив буровую насадку и стальную трубу.
  2. Установить на двигатель бензопилы понижающий скорость передаточный механизм.
  3. Рама и шнек должны быть надежно соединены с двигателем и редуктором.
  4. Желательно оснастить агрегат ручками для 2-х человек, что позволит при необходимости удерживать инструмент во время обработки жесткого грунта.

Как усовершенствовать триммер своими руками для проведения земляных работ

Однако такие машины стоят не малую сумму, поэтому они должны постоянно работать и окупать свою стоимость. В том случае, если вы проводите земляные работы не регулярно, а время от времени, вам нет смысла тратить деньги, чтобы бур большую часть времени пылился в кладовой. Достаточно будет модифицировать триммер, а именно сделать мотобур из триммера.

Перед началом работы давайте вспомним, что собой представляет современный триммер:

  • триммер – это легкий и простой в эксплуатации прибор;
  • в комплектацию триммера входит: длинная ручка, небольшой электрический двигатель, пульт управления, специальная головка для лески, на которую от двигателя передается крутящийся момент.

Перед тем как собрать из триммера мотобур вам необходимо подготовить:

  • электрический двигатель от имеющегося триммера;
  • бур;
  • дополнительные инструменты, которые необходимы для соединения (отвертка, плоскогубцы, набор ключей).

Отечественные мастера нашли еще одно применение для триммера – это использование его данного механизма для рубки льда на водоемах. Ледобур из триммера совершенно не отличается конструктивно от мотобура. Поэтому смастерив мотобур, вы сможете его использовать не только в хозяйстве при выполнении земляных работ, но и зимой для бурения лунок на водоемах, которые скованны льдом.

В заключении можно сделать вывод: имея в своем распоряжении современный триммер, вы сможете без особых усилий, без больших временных затрат сделать самостоятельно мотобур, который принесет пользу в любую пору года. Главное условие для эффективной работы агрегата – это наличие качественного бура.

Мотобур из бензопилы

Сталкиваясь с подобным вопросом впервые, вы можете удивиться, что бензопила используется не только для пиления древесины. Это лишь одна из сфер применения.

Из бензопилы может получиться шикарный бензорез, лебедка, бур, мотор для лодки, дебаркер, устройство для роспуска бревен на доски и т. д.

Функциональность обеспечена конструктивными особенностями бензопилы:

  • неприхотливый и надежный двигатель;
  • герметичная подача топливной смеси, утечка которой возможна только в том случае, если бензопилу перевернуть;
  • главное – понятная для всех система отбора мощности. Выходной вал бензопилы позволяет навесить любую насадку.

Двигатель бензопилы предназначен для долговременной и интенсивной эксплуатации, так что волноваться о поломке или некачественном исполнении задачи вам не придется.

Теоретически можно изготовить аналогичный мотоинструмент из триммера, газонокосилки или болгарки.

На практике это довольно сложно из-за непривычного устройства редуктора. Могут возникнуть проблемы из-за недостаточного отбора мощности или неправильного вращения бурового шнека.

Как из триммера сделать ледобур?

Изготовление мотобура из триммера состоит из двух этапов – сборки редуктора и создания шнека. К каждому из них нужно отнестись в большой ответственностью, так как от этого зависит исправность и эффективность самодельного оборудования.

Выбор типа и сборка редуктора для мотобура

Первый этап изготовления мотобура из триммера заключается в выборе и сборке надежного редуктора. Все редукторы делятся между собой на несколько видов. В зависимости от изначального направления движения рабочей части различают следующие виды редукторов:

  • механизмы, в которых встроенный выходной вал движется по направлению стрелки часов;
  • редукторы, в устройстве которых выходной вал движется против часовой стрелки;
  • механизмы реверсивного типа;

Самодельный бур из триммера лучше всего оборудовать реверсивным редуктором. Он даст возможность беспрепятственно извлечь рабочий орган бура в случае его заклинивания в грунте или во льду.

Для изготовления реверсивного редуктора потребуется подготовить:

  • исправный червячный вал;
  • прочный корпус;
  • по 2 пары подшипников и конических шестерней;
  • выходной металлический вал.

Помимо предварительной подготовки элементов, изготовителю мотобура потребуется схема. В ней должны быть указаны точные размеры всех используемых деталей и механизмов.

После изучения схемы можно приступать к изготовлению редуктора.

Порядок действий должен выглядеть следующим образом:

  1. Вначале потребуется соединить выходной вал мотора и используемый червячный вал мотобура;
  2. Далее нужно установить гибкую или жесткую муфту. Первый вариант подойдет для двигателя, создающего сильные вибрации. В этом случае гибкая муфта будет эффективно гасить вибрации, создаваемые коленчатым валом мотора и рабочим органом мотобура;
  3. Затем потребуется соединить червячный вал и 2-рядную шестерню. Нижняя часть последней должна быть предварительно оборудована прямыми зубцами;
  4. Во время изготовления редуктора между его деталями нужно оставить отверстие для беспрепятственного внесения смазки;
  5. В конце останется настроить угловую скорость механизма. Для этого потребуется выбрать и сопоставить шестерни с подходящими размерами.

В результате выполненных действий изготовитель получит надежный 1-скоростной редуктор, обладающий максимально простым устройством. Механизм будет стабильно передавать усилие от вала ДВС триммера на вал рабочего органа мотобура при любых эксплуатационных условиях.

Самостоятельное изготовление шнека

Чтобы собрать ледобур из мотокосилки, изготовителю обязательно потребуется шнековый механизм. Он имеет форму винта и служит в устройстве для нарезания земли или льда с последующей подготовкой отверстий. Чтобы сделать простейший шнек, изготовителю потребуется изучить чертежи механизма. Их соблюдение даст возможность собрать эффективный и выносливый узел, способный успешно выдержать сильные нагрузки.

Помимо изучения чертежей также потребуется подготовить следующие элементы:

  • заостренное металлическое лезвие, изогнутое в форме винта;
  • металлический сердечник;
  • стальной наконечник.

В случае если мотобур будет использоваться для проделки отверстий в твердых каменистых грунтах, то металл для сборки шнека потребуется предварительно закалить. Это не даст металлу деформироваться во время сверления.

Во время изготовления наконечника на его профиле потребуется нарезать несколько желобков. Такая форма даст мотобуру возможность быстро проникать в любое покрытие. Используемый сердечник потребуется оснастить хвостовиком. Во время дальнейшей сборки на него будет монтироваться приводной редуктор или соединительная муфта.

Особенности выбора силового агрегата

Первое, на что нужно обратить внимание, выбирая двигатель для мотобура из триммера – это его мощность. Этот фактор, в свою очередь зависит от планируемых габаритов самоделки

Если в дальнейшем изготовитель хочет собрать большой бур из триммера , который будет способен справиться с проделкой крупных лунок для закладки свайного фундамента, то ему потребуется надежный двигатель, мощностью от 4 л. с. Если таких потребностей у конструктора нет, и ему нужен бур для проделки небольших лунок во льду или почве, соответственно, для сборки лучше всего использовать мотор, мощностью до 3–4 л. с. Такой двигатель будет потреблять низкие объемы топлива и его будет легче переносить по участку.

Второй важный критерий – это комплектация силового агрегата для мотобура из триммера. Практически каждый современный триммер оборудован мотором, в устройство которого входит система облегченного пуска, предварительный подогрев карбюратора, антивибрационная система и улучшенное воздушное охлаждение. Каждое из этих конструктивных решений играет важную роль в работе силового агрегата, поэтому для изготовления мотобура лучше использовать двигатель, укомплектованный всеми перечисленными опциями.

Мотобур из триммера

Другим перспективным вариантом представляется создать мотобур из триммера своими руками, что позволит существенно сэкономить. Подобные косилки для газонов повсеместно распространены. Это позволяет без особых проблем найти все нужные для будущего устройства компоненты.

Среди них следует упомянуть:

  • двигатель от триммера;
  • бур;
  • соединительные элементы.

Важно учесть, что эксплуатация всех видов буров будет значительно удобнее, если в процессе будет задействована стойка для мотобура. Своими руками её можно изготовить лишь при условии наличия сварочного аппарата

Ход работы

Поскольку технические параметры двигателя триммера слабее, чем у бензопилы, мотоледобур из триммера можно использовать исключительно для мягкого грунта. Тем не менее его скорость вращения также чрезмерно велика, ввиду чего потребуется использовать понижающий передаточный механизм.

Создать подобный прибор довольно просто, используя чертежи:

  1. Изготовить шнек, закрепив бур, трубу, используемую для соединения.
  2. Оснастить двигатель понижающим передачу устройством.
  3. Соединить шнек и двигатель.

В процессе подбора материалов для изготовления шнека настоятельно рекомендуется использовать прочные виды стали, поскольку в процессе обработки грунта нередко встречаются камни и другие предметы, способные повредить рабочий элемент. Если предусмотреть возможность демонтажа бура с мотора устройства, получится насадка на триммер.

Принцип работы

Мотобур, или буроям, используют для земляных работ, чтобы пробурить ямы под установку столбов ограждения, фонарей, под посадку деревьев, и даже для возведения фундамента. Его используют не только для бурения грунта, но и льда толщиной более одного метра во время зимней рыбалки.

Мотобур состоит из двигателя (электрического, бензинового или гидравлического), трансмиссии, бура, а также рамы и удлинителя. Функция трансмиссии заключается в регулировке мощности мотора для комфортной работы бурояма. Именно она создает крутящий момент мотобура. Инструмент с ручным приводом механического типа оснащен цилиндрическим или червячным редуктором для снижения оборотов. Для передачи вращения бурояму используется центробежное сцепление, которое располагается между валом редуктора и мотора. Механический инструмент для бурения содержит множество деталей, которые со временем выходят из строя, — в этом заключается главный недостаток ручного мотобура.

Устройство может быть оснащено гидравлическим насосом и гидромотором. Принцип функционирования этого типа оборудования заключается в том, что создается давление на масло, способствующее вращению гидромотора, соответственно, и самого бура. Такой мотобур работает дольше, поскольку отсутствуют сильные нагрузки на детали. Этому способствует действие предохранителя, избавляющего инструмент от перегрузки.

Мотобуры с электрическим двигателем менее мощные и производительные, чем бензиновые. Кроме того, первый вид зависим от наличия электричества и не имеет такой мобильности, как бензиновый. Эффективность работы оборудования зависит от наличия масла в трансмиссии.

Основная часть электрического или бензобура – это бур со шнеком. Его длина составляет от 50 до 70 см, им проводится рыхление почвы. Фреза, которая располагается выше буровой головки, разрезает грунт, который выбрасывается шнеком из углубления. Форма лунки придается шнеком, и зависит от его диаметра. Для бурения ямы глубиной более метра используют удлинитель.

Самостоятельное изготовление

Многие умельцы задаются вопросом: как сделать мотобур, чтобы он не уступал промышленным образцам? При наличии некоторых навыков и необходимого инструмента, создание бурояма вполне осуществимо. Перед изготовлением оборудования нужно учитывать критерии, которым должен соответствовать хороший мотобур:

  • Если планируется сделать компактную, легкую модель, мощность может составлять 3 л.с. Если нужен более мощный мотобур, следует выбирать двигатель до 6 л.с.
  • Чем больше объем двигателя, тем более производителен агрегат. Учитывая тип грунта, следует выбирать тот или иной объем двигателя.
  • Также следует учитывать диаметр шнека, возможность его замены при необходимости.

Для того чтобы соорудить инструмент, наличие некоторых навыков просто необходимо. Если таковые отсутствуют, следует заручиться поддержкой слесаря.

Редуктора

Выбор редуктора для самодельного бура – ответственный этап процесса сборки этого инструмента, поскольку этот элемент является одной из главных составляющих механизма. По типу выходной скорости редукторы бывают повышающие и понижающие. Чтобы была возможность регулировать обороты, для мотобура выбирают второй тип.

Направление вращения редуктора должно быть реверсивным, чтобы без труда выкручивать инструмент из лунки при его заклинивании в твердом грунте. Устройство редуктора включает несколько элементов:

  • Выходной и червячный вал
  • Две шестерни (конического типа)
  • Подшипники
  • Корпус.

В редукторе обязательно должны присутствовать отверстия для заливки смазочных материалов.

Шнека

Если нужен шнек стандартного диаметра, его можно приобрести в магазине. Чтобы изготовить его самостоятельно, понадобится сердечник из металлической трубы, винтовое лезвие и наконечник. Твердый тип грунта потребует сердечника из прочной стали, чтобы предотвратить деформацию. Для изготовления лезвия понадобится сталь из твердых сплавов. Наконечник также изготавливают из твердосплавного металла. Его форма должна содержать желобки, а второй конец – хвостовик, на который будет надет редуктор или соединительная муфта.

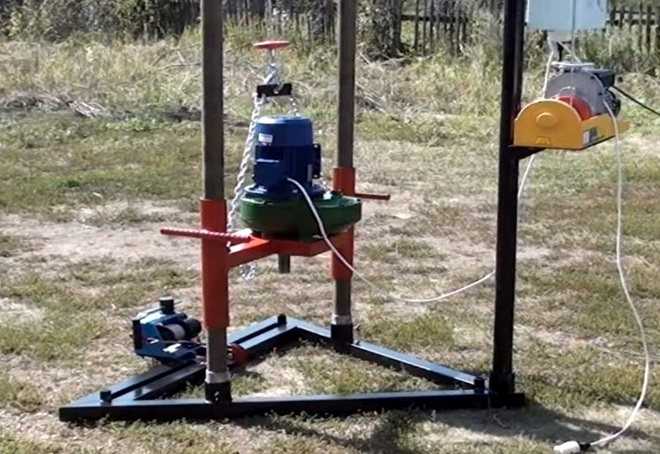

Стойки для мотобура

При большом объеме работ мотобур очень неудобно держать в руках. В этом случае можно изготовить специальную станину, чтобы навесить сделанное оборудование. Опытными мастерами воплощаются разные виды стоек:

  • Подъемный механизм: используют цепную передачу, которая устанавливается внутрь центральной стойки. Поднимать и опускать механизм можно с помощью электродвигателя или механически, с помощью ручки.
  • Перемещение станины на колесах: на нижнюю опору прикрепляют два колеса, чтобы менять положение простым наклоном.

Материал для изготовления стоек должен быть прочным: обычно используют профильную трубу, отрезок швеллера и металлические уголки.

Общая информация

Ямобур — это специальный инструмент для проделывания в почве лунок, скважин, отверстий и других углублений округлой формы. Они используются для:

  1. Монтажа ограждающих конструкций.
  2. Изготовления столбчатого фундамента.
  3. Высадки растительных культур.
  4. И многих других бытовых целей, в которых нужно обустраивать отверстия в земле.

Основная задача устройства заключается в быстром и эффективном проделывании ям цилиндрического вида без существенных трудозатрат. В зависимости от исполнения ямобуры бывают:

  1. Навесными.
  2. Ручными.

Первый вариант предназначается для установки на трактор или специальную платформу с электрическим приводом. Ярким примером такой модели является ямобур МТЗ.

Что касается ручных устройств, то они могут оснащаться механическим, электрическим или бензиновым приводом. Также существуют и самодельные изобретения, которые обладают упрощенной конструкцией и легко изготовляются в домашних условиях. С их помощью можно просверливать углубления до четырех метров.

В данном видео рассмотрим ямобур сделанный своими руками:

Сферы применения устройства бывают самыми различными. В большинстве случаев их используют для проделывания круглых отверстий в почве под ограждающие конструкции, столбы и прочие сооружения. Если же необходимо обустроить свайный фундамент, то без соответствующих углублений тоже не обойтись. Только их диаметр будет более внушительным.

Для выполнения подобной работы задействуется механический или моторизированный ямобур. В строительных гипермаркетах подобное оборудование продается в больших объемах, но народные умельцы отдают предпочтение самодельным изобретениям, аргументируя это их доступностью, дешевизной и надежностью. К тому же при небольших вложениях за короткий промежуток времени можно изготовить по-настоящему мощный инструмент, который превзойдет по производительности заводские устройства.
