Как и какие параметры краскопульта настроить оптимально?

Какие бывают типы краскопультов

Любой распылитель для краски — очень нежное и не приспособленное к халатному отношению к себе устройство, и не всегда поломки являются причиной низкой стоимости инструмента, это может случиться и с известным, прекрасно зарекомендовавшим себя брендом.

Очень часто причинами поломок могут быть:

  • Неправильная эксплуатация краскопульта (см. Как пользоваться краскопультом: советы профессионалов).
  • Пренебрежение элементарными правилами при уходе за инструментом.

Прежде, чем разобрать краскопульт на узлы и детали, нужно познакомиться с типами этих инструментов.

Они могут быть:

Ручными (см. Как выбрать краскопульт ручного действия). Такие конструкции с ручным нагнетателем, по виду и принципу работы, напоминают обычный насос. Здесь в полость с краской давление нагнетается самостоятельно, а затем поступает в сопло.

Подходит такой инструмент больше всего для распыления жидких белил или водной эмульсии жидкой консистенции, а при полностью накаченном баке его хватит лишь на несколько минут покраски, после чего понадобится снова подкачивать насос.

Основные недостатки подобного инструмента:

не высокое рабочее давление, неспособное поднять краску более густой консистенции;
низкий КПД и эффективность;
быстрое падение в емкости рабочего давления, что требует постоянной подкачки.

Существенные плюсы краскопульта с ручным нагнетателем – простая конструкция, и не слишком высокая цена. Это позволяет любую поломку устранить изолентой.

Электрический.

аккумуляторной батарее

Совет: Электрический краскопульт является специфическим инструментом. При выборе его необходимо четко представлять, для каких задач он будет использоваться.

Электрические краскопульты отличаются по мощности двигателя, с помощью которого краска поступает в сопло.

Ремонт электрического краскопульта связан, чаще всего со сгоревшим двигателем, который самому отремонтировать получится вряд ли. К тому же цена качественного устройства не слишком низкая, и рисковать, выполняя самостоятельно ремонт, не всегда рационально, лучше заплатить за ремонт специалистам, работающим в сервисном центре.

Пневматический. Это наиболее профессиональный инструмент при окрашивании стен (см. Покраска стен в квартире: чем и как выполнить). Его ремонтировать сложнее всего.

Это устройство состоит полностью из механических узлов. Здесь нет сложной электроники, однако оно часто ломается из-за длительной или не совсем правильной эксплуатации.

Преимущества пневматического инструмента:

возможность выполнять регулировку рабочего давления, ограничивающуюся лишь мощностью компрессора и размерами ресивера устройства;
пневматическим краскопультом можно распылять все виды красок, даже густой консистенцией, что зависит от настроек инструмента;
ремонт агрегата достаточно легко производится самостоятельно, без помощи специалистов;
придавая струе необходимую конфигурацию, существует возможность регулировки распыления.

Стоимость краскопульта пневматического колеблется в широком диапазоне, что позволяет сделать выбор по имеющимся средствам.

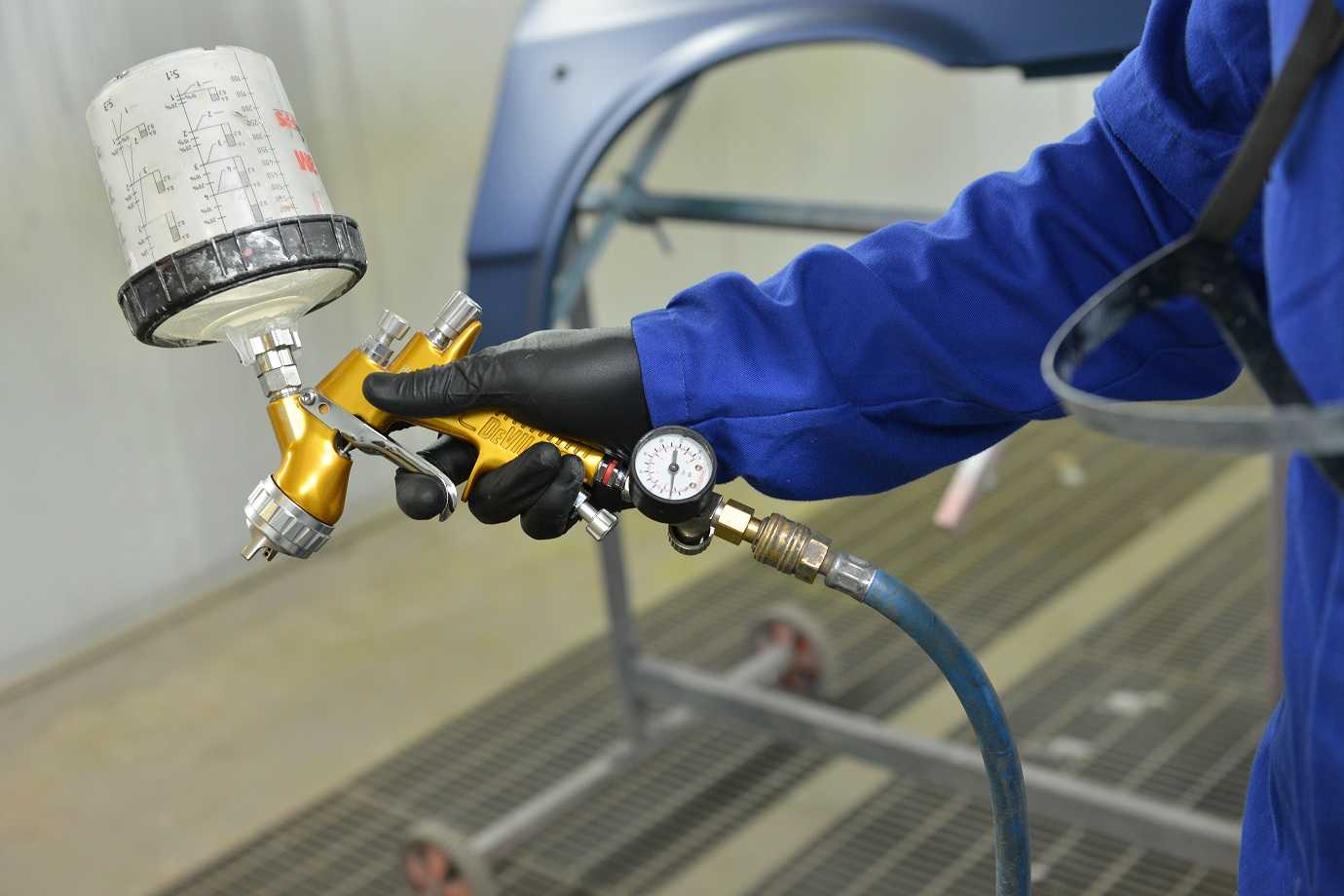

Регулировка подачи воздуха

Приготовив ЛКМ, залейте состав в краскопульт и начинайте подбирать давление для покраски автомобиля. Закрепите кусок ватмана на стене и произведите на него несколько тестовых распылений. Подстраивать уровень подачи необходимо до того момента, пока вы не сможете нанести на поверхность ватмана тонкий равномерный слой краски, не имеющий подтеков.

Подбирать давление нужно индивидуально в каждом конкретном случае. Зависит это от нескольких факторов: типа и марки краски, ее вязкости, вида и модели краскопульта и пр. Вследствие всего этого, установить норму, необходимую в вашем случае, проще всего экспериментально – в ходе постепенного и плавного добавления сжатого воздуха и последующего анализа тестовых окрашиваний.

Например, если краска не распыляется, а покрывает картон крупными либо мелкими каплями, то нужно прибавить воздуха. Когда факел на поверхности имеет форму восьмерки, это говорит о том, что подача воздуха чрезмерна, иными словами – напор слишком высокий. Регулировать подачу воздуха можно несколькими способами:

  1. При помощи механизмов, расположенных на самом краскораспылителе
  2. С помощью съемного регулятора, он, как правило, входит в комплект устройства и в ходе малярных работ надевается на его ручку
  3. Подбор подачи сжатого воздуха механизмом на ресивере там, где к нему подсоединяется шланг

Главная ваша задача, когда регулируется подача воздуха при покраске авто – это найти его оптимальную величину, при которой факел краскораспылителя будет обладать красивой растянутой формой, без вкраплений и брызг. Необходимо, чтобы красящий состав распылялся по участку отпечатывания факела равномерно. Лишь тогда можно говорить о том, что давление подобрано правильно, и вы можете начинать покраску автомобиля.

Стоит отметить, что качественные краскораспылители, существенно облегчающие регулировку давления и настройку формы факела, стоят достаточно дорого. Вследствие этого, они доступны далеко не всем автовладельцам. Поэтому лучшее решение для самодеятельного автомаляра – приобрести краскопульт среднего класса, имеющий оптимальное соотношение качества и цены.

Наиболее часто используемым инструментом автомаляра является краскопульт. Им наносят грунтовку, краску и лак. От выбора типа этого инструмента и правильной настройки краскопульта зависит и качество финишного покрытия кузова автомобиля. В этой статье мы постараемся разобраться с технологией калибровочных работ и научимся проводить тестовые замеры перед нанесением ЛКП на кузов авто.

Проблемы и их решение

Любое оборудование может со временем выйти из строя, причиной могут быть износ деталей и другие. Часть поломок можно устранить без особых проблем. Ниже будут рассмотрены частые проблемы.

Любое оборудование может со временем выйти из строя, причиной могут быть износ деталей и другие.

Пистолет не красит

Есть три варианта, когда можно будет использовать краскопульт по назначению при данной ошибке:

  • Воздух подается с низким давлением, достаточно лишь провести настройку компрессора;
  • Сопло либо игла загрязнились, пока данные детали не будут сняты и очищены, поток краски не откроется;
  • Сломаны игла и сопло, их следует поменять на новые.

Сопло либо игла загрязнились, пока данные детали не будут сняты и очищены, поток краски не откроется.

Краскораспылитель плюется

Данный тип поломки может быть вызван нижеописанными проблемами:

  • Ослабление воздушной головки, которую следует затянуть;
  • Давление и вязкость материала не подходящие, нужно подвести показатели в норму;
  • Слишком густая краска, она разводится;
  • На емкости с материалом засорился сапун, который необходимо прочистить;
  • Давление понизилось, нужно привести его к нужному показателю.

Слишком густая краска, она разводится.

Факел смещается в сторону

Возможно, на воздушной головке загрязнилось отверстие сбоку, которое требуется хорошо прочистить. Либо обнаруживается повреждение на отверстиях, тогда устанавливаются новые детали.

Возможно, на воздушной головке загрязнилось отверстие сбоку, которое требуется хорошо прочистить.

Пневматический пульверизатор может создать красивый слой на разных поверхностях

Отличается ровностью распределения краски, но важно правильно настроить его перед работой. Для этого важно изучить правила работы, которые были описаны выше

Полная разборка и тщательная очистка краскопульта

Очистку краскопульта без полной разборки можно провести не больше 3 раз. Если это делается постоянно, то таким прибором выполняется черновая работа. Когда придет время финишной покраски без полной его разборки и тщательной очистки могут возникнуть проблемы. Если своевременно не будет вымыта грунтовка или лак, ими забиваются каналы краскопульта.

О качественном распылении краски можно не говорить. При этом под воздействием растворителя частицы засохшей старой краски во время окрашивания отслаиваются и попадают на новый слой окрашенной поверхности. Эти частицы мусора нужно убирать. Часто приходится поверхность перекрашивать вновь. Это приведет к перерасходу ЛКМ, потери времени.

Перед тем как помыть краскопульт после покраски основательно его нужно разобрать, выполняя рад операций:

  • Открученный бак, помещается в мойку.
  • Откручивая снимается воздушная головка. Действия выполняются легко.
  • Когда нажимается до упора курок, снимается сопло. Если на курок не нажать, то игла не отодвинется от сопла, и она повредится в момент откручивания.
  • Грязное воздухораспределительное кольцо чистится ершиком. Замачивать его категорически нельзя. Иначе прилегающее кольцо уплотнения при замачивании набухает. В таком виде поставить на исходное место воздухораспределительное кольцо уже будет невозможно.
  • При повторном нажатии на курок игла уходит назад и вытаскивается из корпуса распылителя.
  • В приборе стали открытыми все каналы. Для их очистки в комплекте краскопульта от производителя имеется специальный ершик.
  • Чтобы внутри пистолета не остались остатки грязного растворителя, он продувается сжатым воздухом. Частицы грязи высохнут внутри пульверизатора, если этих действий не сделать.

Интересное видео по теме:

Когда продувка сделана, действия по сборке пульверизатора выполняются в обратной последовательности:

  • Вставляется и фиксируется игла.
  • Одевается и фиксируется распредкольцо.
  • До упора нажимая курок, прикручивается сопло.
  • Фиксируется ключом сопло.
  • Одевается и регулируется воздушная головка.
  • Прикручивается бак.

Выполнить разборку, чистку и сборку краскопульта не составляет особого труда. Это не занимает много времени, но гарантирует качество выполнения окрашивания.

Рекомендуем видео по теме:

Разборка китайского пистолета для очистки

В работе понадобится набор ключей, и нужно добавить накидной на 9 мм.

Разборка выполняется последовательно:

  • Раскручивается бак.
  • Игла вытаскивается сзади через отверстие, которое появится после откручивания регулировочного винта.
  • Воздушная головка демонтируется.
  • Ключ для откручивания форсунки подбирается. Из набора ключ откручивает сопло.
  • Следующий шаг требует аккуратности в действиях, поскольку у платформы резьба левая. При этом сильно закручено распредкольцо. Понадобится шестигранный ключ и накидной ключ на 9 мм. Ими демонтируется кольцо с прокладкой.

В обратной последовательности проводится сборка распылителя

Важно прокладки кольца монтировать перемычками над воздушными отверстиями. Воздух поступая в камеру создаст завихрения

Детали, которые соприкасаются между собой, обрабатываются без силиконовой смазкой.

Читайте далее:

Как самостоятельно настроить и отрегулировать краскопульт

Правила применения краскопульта и преимущества метода

Способы изготовления краскопульта своими руками

Нюансы выбора краскопульта для водоэмульсионной краски

Как правильно пользоваться ручным краскопультом

Устройство и принцип работы

Прежде чем начать ремонт краскопульта электрического своими руками либо пневматического, необходимо понять, как он работает. Тогда можно будет провести разборку краскопульта намного легче, и процесс работы не станет большой проблемой.

Самыми востребованными при бытовой и профессиональной покраске считаются пневматические и электрические виды инструмента. В своем строении они схожи, но есть существенные отличия, которые влияют на то, как распыляется состав по поверхности.

Электрический тип включает следующие детали:

  • Электро-магнитный элемент, который отвечает за притяжение планки;
  • Колеблющуюся планка, которую притягивает магнитная запчасть, чтобы она подталкивала поршень дальше;
  • Регулятор подачи красящего вещества, помогает ограничить движение предыдущей детали;
  • Сопло для безвоздушного краскопульта или воздушного типа необходимо, чтобы распылять растворы на основание;
  • Цилиндр это корпусная часть насоса, где производит движение поршень;
  • Клапан с помощью него закрывается и открывается подача ЛКМ;
  • Всасывающая трубка, требуется, чтобы всасывать краску, может дополняться на наконечнике фильтром;
  • Пружина поршня. После передвижения поршня вперед помогает ему вернуться в обратное положение;
  • Поршень, отвечает за засасывание и выдачу красящего вещества из пульверизатора;
  • Кнопка запуска;
  • Штуцер для соединения бачка к устройству.

Окрашивание работает следующим образом: когда произвели нажатие кнопки, действует электромагнит, начинается поступление тока. В это время электромагнитная деталь тянет планку и отталкивает ее. Параметр передвижения планки регулирует винт. Планка, давя на шток поршня, запускает его движение. Подаваясь движению поршня, высасывается краска из емкости, которая выталкивается в область клапана, когда поршень продвигается вперед, то происходит открытие клапана, лакокрасочный материал переходит к соплу. Оттуда происходит распыление состава.

Противоположное движение, создаваемое пружиной, приводит к закрытию клапана, раствор всасывается из емкости к трубке. Такой процесс постоянно повторяется при работе устройства.

Прежде чем начать ремонт краскопульта электрического своими руками либо пневматического, необходимо понять, как он работает.

Пневматический вид действует на сжатом воздухе, устроен следующим образом:

  • Распылительная головка, идущая совместно с дюзой. Дюза для краскопульта, что это такое, это второе название сопла, в котором происходит соединение воздуха и краски, что приводит к получению мелких частичек состава. Считается насадкой, ее заменяют, чтобы получить отличный размер для более вязких растворов;
  • Бачок для лакокрасочного материала, бачок для краскопульта своими руками можно сделать при острой необходимости;
  • Корпус, где соединяются все детали;
  • Запорный винт, отвечает за регулировку уровня подачи краски с помощью движения иглы, может быть также регулятор подачи воздуха;
  • Рукоятка, за который инструмент можно комфортно держать;
  • Прокладка, служит уплотняющим средством в приспособлении, которое двигает иглу;
  • Спусковой курок, активирует иглу;
  • Запорная игла, с помощью нее открывается и закрывается отверстие дюзы.

Когда нажимается курок, открывается клапан для подачи воздуха, который проходит по специальному каналу к воздушной головке. Усиление нажатия двигает иглу, дюза открывается, и ЛКМ подается. Грунт или другой раствор соединяется с воздухом и образуется факел, который распыляется по поверхности.

Пневматический вид действует на сжатом воздухе.

Этапы работы

Чтобы правильно очистить своими руками краскопульт от засохшей краски, следует провести несколько отдельных этапов. Рассмотрим каждый из них отдельно.

Разборка

Для начала прибор необходимо будет разобрать для более удобной и качественной мойки. Чтобы это сделать, надо снять бачок. При этом вытащить иглу можно, открутив сзади специальный регулировочный винт, и уже через это отверстие вынимается и сама игла.

Затем аккуратно снимают воздушную головку.

Далее придется откручивать распределительное кольцо. Для этого лучше взять шестигранный и накидной ключи.

Последующая сборка изделия будет производиться в обратной последовательности, при этом обязательно учитывайте, что зафиксировать подкладку распределительного кольца необходимо перемычками строго над отверстиями для воздушных потоков.

Промывка частей

Когда аппарат будет полностью разобран, можно приступать к непосредственной промывке изделия. Лучше всего промывать все детали сразу после использования. Чаще всего такие приборы применяются при распылении грунта, краски или особого лака, перемешанного с отвердителем. Подобные компоненты нельзя оставлять надолго, иначе они засохнут, и отмыть их позже будет гораздо сложнее.

Для такой прочистки лучше всего использовать состав марки 646, можно взять и просто ацетон. Иногда растворитель заменяют бензином А95. Но последний случай применяется крайне редко, потому что после обработки этим веществом, пистолет, предназначенный для покрасок, все равно будет нуждаться в дополнительной чистке другими чистящими средствами.

Далее нужно будет очистить все имеющиеся в изделии отверстия и каналы. Для этого их следует тщательно обработать жестким ершиком, который чаще всего идет в одном комплекте вместе с самим пистолетом для распыления краски и грунта.

Отдельного внимания заслуживает промывка сопла. Эту деталь нужно особенно тщательно прочищать от застывшей краски, лака или грунта.

Продувка сжатым воздухом

Когда все детали краскопульта будут полностью прочищены, пистолет необходимо продуть сжатым воздухом. Делают это для того, чтобы избавиться от всех мелких остатков красящих веществ, грунтовки на поверхности.

На данном этапе устройство аккуратно подсоединяют к воздушному шлангу и начинают распылять оставшееся моющее вещество. Распылять можно на тканый материал. Не нужно использовать сразу весь растворитель, вполне будет достаточно и небольшого количества, но следует дождаться, когда начнет поступать уже чистый раствор.

Сборка

После того как краскопульт будет полностью прочищен и обработан, можно приступать к его обратной сборке. На этом этапе нужно будет осуществить те же самые действия, что и при разборке, но в обратном порядке. Кроме того, иглу нужно будет предварительно обработать специальной смазкой – это позволит продлить эксплуатационный срок изделия. Но при этом состав не должен попасть на острие элемента.

Что потребуется для ремонта

Вне зависимости от принципа работы красящего механизма, прежде чем приступить к диагностике и устранению неисправностей, надо приготовить следующие инструменты и запчасти:

  • набор гаечных ключей различного размера;
  • плоскогубцы;
  • отвертку;

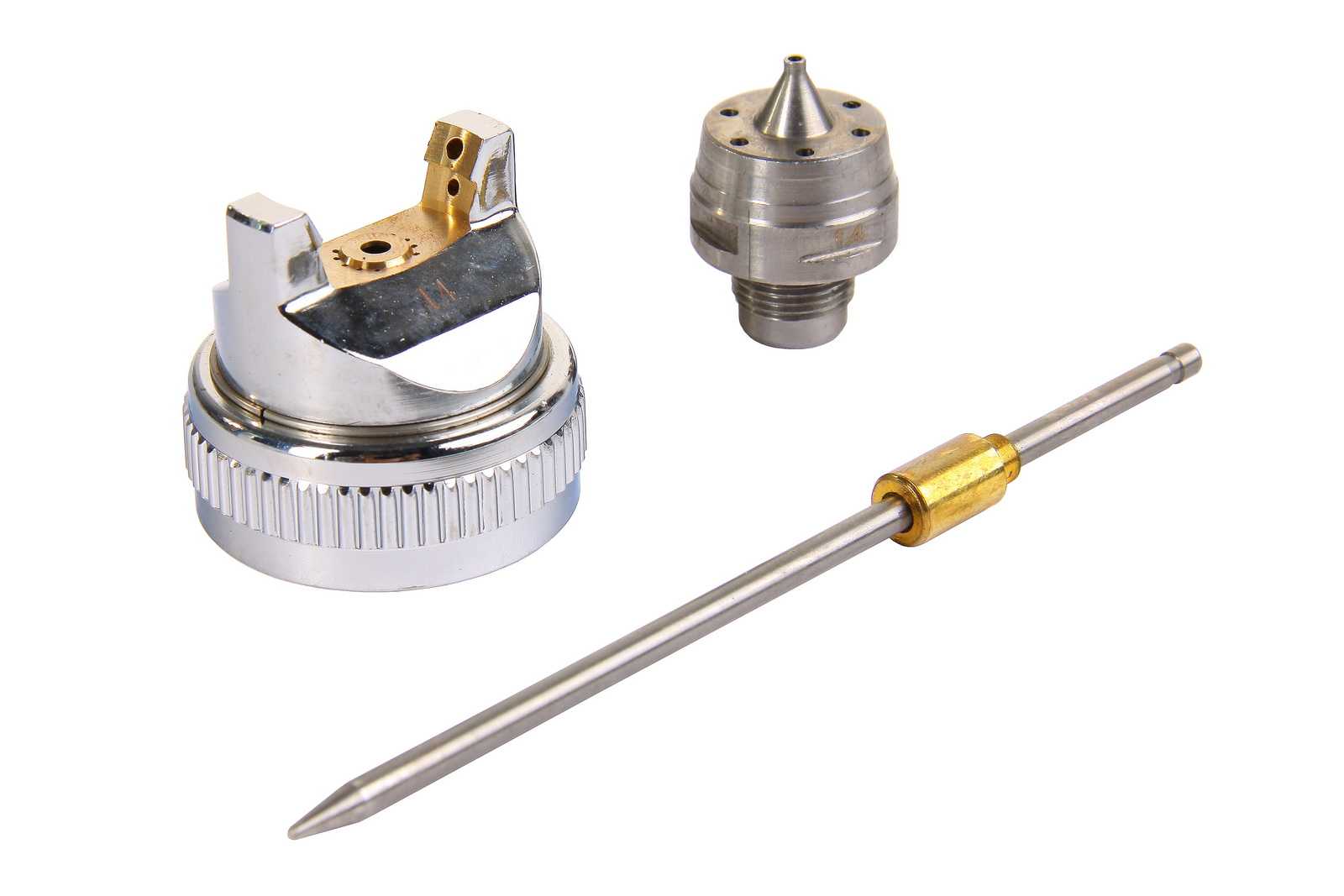

  • ремкомплект и другие наборы запчастей.

Магазин запчастей для ремонтно-строительной техники сможет предложить несколько вариантов ремкомплектов для устранения неполадок у пульверизаторов. Это может быть:

  1. Стандартный ремкомплект, состоящий из нескольких болтов и резиновых уплотнителей (такими наборами для ремонта лучше запастись заранее из-за того, что уплотнители под воздействием красящих веществ быстро приходят в негодность).
  2. Специализированный ремкомплект. В набор входят запчасти для краскопультов, необходимые для устранения определенной неполадки или замены вышедшей из строя детали.

Это интересно: Принцип работы и области применения краскопульта высокого давления: разбираемся в вопросе

Основные правила регулировки краскопульта

Перед тем как начинать работу, обязательно отрегулируйте оборудование. В противном случае работать оно будет со сбоями. Если не осуществить регулировку, то расход краски будет слишком большим, качество снизится. Для выполнения настройки применяются специальные регулировочные винты. Они позволяют установить требуемый размер факела для покраски, форму распыления пятна. Для регулировки используется специальный тест, т. е. нанесение красящего состава на лист бумаги или гипсокартона.

Предварительно выбирается проходное отверстие и количество краски для распыления. Надо подобрать, на каком расстоянии необходимо держать оборудование, как развести состав, чтобы он не был слишком жидким либо густым
. Можно установить давление для распыла. Все зависит от того, какая именно краска применяется для работы. Обычно рабочее давление составляет 3-5 бар, но для отдельных составов могут быть свои требования. Во время такой регулировки можно изменить форму конуса.

Чтобы расход краски был экономным, необходимо определить не только подачу, но и степень ее разведения. Используется только пробное окрашивание, так как другими методами получить точное значение не получится. Необходимо тщательно осмотреть пятно краски, его качество, интенсивность. Это позволит, потратив всего полчаса, в точности развести краску для использования, определить расстояние и другие показатели. Если краска слишком жидкая, то пятно получается с потеками, не качественное. Чтобы избежать подобных ситуаций, необходимо сначала развести малое количество краски, а не всю сразу. В таком случае получится исключить лишние затраты.

Принцип работы покрасочного пистолета

Практически все модели краскораспылителей, которые применяются для покраски отдельных деталей машины или же кузова целиком в своей основе используют принцип пневматического распыления. Проще говоря, краска или лак подается по специальному каналу в краскопульте и под воздействием потока сжатого воздуха разбивается на мелкие частицы, далее материал выходит из сопла инструмента на большой скорости.

Таким образом, на выходе с воздушной головки образуется покрасочный факел из мелких частиц лакокрасочного материала, которые быстро движутся к обрабатываемой поверхности. Попадая на поверхность детали, эти частицы оседают на ней, создавая равномерный слой краски или лака.

Схема и основные узлы конструкции краскопульта

Чтобы произвести грамотную настройку краскопульта, вам нужно знать из каких деталей и узлов состоит этот инструмент и что за что отвечает при его работе.

Из основных составных частей можно выделить:

  • каркас с каналами для подачи сжатого воздуха и покрасочных материалов, уровень подачи которых контролируется игольчатыми клапанами.
  • рычаг спуска. Это кнопка, которая приводит в действие сам механизм.
  • сопло краскопульта, в котором происходит смешивание воздуха и краски, в итоге образуется окрасочный факел нужного формата.
  • емкость для краски в виде съемного бачка.
  • винты для регулировки объема подачи воздуха от компрессора, или же краски. Подкручивая эти элементы, вы можете калибровать форму и размер пятна распыла.

Когда маляр нажимает на спускной клапан, сначала открывается канал подачи сжатого воздуха, а при дальнейшем нажатии начинает поступать и лакокрасочный материал.

Регуляторы и их функционал

При настройке краскопульта, для начинающих мастеров нужно понимать какие регулировочные винты есть и за что они отвечают. На примере краскораспылителя SATA мы покажем их функционал.

  1. Регулятор формы факела. В данном случае он расположен сбоку, на пистолетах других производителей они могут быть и в другом месте. Данный регулятор отвечает за форму и размер выходящего факела из краски.
  2. Регулятор подачи краски. Тут производится калибровка хода иглы, и таким образом происходит контроль подачи ЛКМ в канал.
  3. Регулятор подачи воздуха. Данный тип настроек есть не на всех краскопультах. В данном примере он расположен сзади под регулятором подачи материала, но часто его можно встретить и на рукоятке инструмента.

Тесты работоспособности

Чтобы правильно отрегулировать краскораспылитель, необходимо провести ряд тестов, которые не отличаются большой сложностью. Это позволит повысить производительность, а расход краски сделать минимальным.

К таким тестам относятся:

  • проверка на качество распыления краски;
  • проверка на отпечаток факела, его правильность;
  • проверка равномерности распределения краски.

Тест на качество распыления проводится просто. Необходимо нанести полосу краски при помощи краскопульта на кусок гипсокартона. После этого можно оценить размер капель, равномерность нанесения полосы. Сама полоса будет наиболее интенсивной по центру, а к краям станет не такой равномерной.

Форма отпечатка для факела определяется иначе. Нужно краскопульт подержать включенным на расстоянии 15-20 см от поверхности в течение секунды. Если отпечаток краски ровный и отлично очерченный, то оборудование отрегулировано нормально. Если есть многочисленные брызги вокруг, то напор слишком большой, его необходимо уменьшить. Если пятно неровное, то напор недостаточный или наблюдается засорение отверстий.

Равномерность распределения краски тоже важна, чтобы исключить потеки во время нанесения. Если они есть, то, скорее всего, давление недостаточное. Краскопульт во время тестирования настраивается таким образом:

  1. Необходимо убедиться, что сопло, все отверстия свободны от краски, соответствуют типу красящего состава.
  2. После этого лист или кусок гипсокартона крепится в вертикальном положении (достаточно куска 50*50 см).
  3. Давление ставится так, как требует инструкция.
  4. После этого производится окрашивание пробной полосы, чтобы можно было оценить ее, провести регулировку.
  5. Проводится вертикальная и горизонтальные полосы, чтобы определить равномерность наносимой краски, качество поверхности.

После проведения оценки делаются такие выводы:

  1. Факел отрегулирован как следует, если пятно симметричное и ровное. Высота и ширина получившегося пятна должны полностью соответствовать заявленному в инструкции. Краска распределена равномерным слоем без брызг.
  2. Факел дает полосы в виде полумесяца. Это свидетельствует о том, что сопло загрязнено или повреждено, как и центральное отверстие или боковые отверстия воздушной специальной головки.
  3. Факел во время включения приобретает форму восьмерки. Это означает, что краска жидкая либо подается высокое давление, его надо снизить.
  4. Прерывистый факел. Это признак того, что в бачке осталось мало краски, уровень необходимо проверить. В каналы, которые подают краску, мог попасть воздух. В этом случае требуется их прочистка. Вентиляционные отверстия бачка загрязнены, нужна очистка.
  5. Факел подается в виде капли. В этом случае краскопульт держится неправильно относительно поверхности. Может также быть загрязнено сопло.
  6. Факел выдается в виде эллипса. В данном случае используется густая краска либо подача большая при слишком низком рабочем давлении.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Проект "Стройка"
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
