Чудо лопата своими руками: чертежи, размеры, видео

Какая лопата лучше для копания земли в саду и огороде

Обычная лопата

Если копарь перемещается на большом автомобиле, ему подойдет длинная лопата Fiskars. По габаритам не лимитирует, по эргономике — самое оно. И наклон штыка к черенку, и изгиб черенка — всё работает на удобство.

Ему же можно посоветовать телескопическую лопату Fiskars — для неглубоких целей её можно и не раскладывать полностью. А если надо снять верхний слой с большой площади — раздвигаем и вперёд, на мины.<

Складные лопатки

Штука полезная как дополнение к основной лопате. Или как лопата последнего шанса. Но копать ей целый день — занятие, достойное Сизифа. Много усилий при малом результате. Разве что на коп монет на пляже можно взять такую лопатку в дополнение к скубу или даже без него.

Читай также: Tesoro Tejon: подробный разбор металлоискателя, отзывы покупателей, видео с копа и находок

Fiskars ergo mobile

Эта лопата сейчас не выпускается, ей на смену пришла самая популярная среди копателей Fiskars Ergo Solid — сапёрка. При тех же габаритах — 800 мм в длину — сапёрка имеет проваренное крепление черенка, а штык стал чуть уже и приобрёл более заострённую форму.

Уникальная лопата для быстрого перекапывания (рыхления) огорода

Список материалов:

— старые пружины от автомобиля; — уголок; — стальные трубы; — две крепкие шпильки.Список инструментов: — рулетка, маркер; — инструменты для ковки и печь; — болгарка; — сварочный аппарат; — дрель. Процесс изготовления самоделки:

Шаг первый. Ковка стержней

Рабочие стержни машины автор решил изготовить путем ковки, в качестве материала использовались автомобильные пружины подвески. Плюс такого материала в том, что при правильной термической обработке стержни не будут гнуться даже под большой нагрузкой, они будут пружинить. Плюс ко всему, использование такого материала – это неплохой способ сэкономить.

Шаг второй. Собираем основу

Основа лопаты собирается из уголка, в итоге должно получиться две рамки, к каждой рамке крепятся стержни, рабочие и упорные. В завершении обе рамы соединяются шарнирно

Шарниры автор сделал из уголка, тут важно использовать крепкие шпильки в качестве осей, обычные болты будут быстро стираться

Также не забываем скруглить края уголка на нижней «челюсти», иначе конструкция будет цепляться за землю.

Шаг третий. Ручка

На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Инструкция изготовления чудо-лопаты с чертежами

Прежде чем приступать к самостоятельному изготовлению чудо-лопаты, необходимо обратить свое внимание на основные конструкционные особенности такого инструмента. В большинстве моделей вилы крепятся подвижно на выдвинутой вперед, горизонтально расположенной раме, дополненной упором в задней части (в некоторых случаях раму заменяют слегка изогнутыми кверху салазками). Между зубьями пропущены встречно направленные стержни, которые больше напоминают грабли

Между зубьями пропущены встречно направленные стержни, которые больше напоминают грабли.

Инструмент может иметь две рукоятки, но в большинстве случаев это обычный черенок, как у лопаты или у тех же вил. Однако далеко не во всех случаях используется деревянная рукоять, поскольку такой рычаг может легко сломаться (зубья нередко цепляются за корни). Вместо черенка может устанавливаться металлическая труба (например, алюминиевая). Если деревянная ручка ломается в гнезде садового инструмента, у самого его основания, то извлечь обломок будет достаточно сложно, и единственный выход – попробовать его высверлить.

Существуют и более упрощенные модели, в конструкцию которых входит только рама, являющаяся попутно упором (размещается позади рабочей части). Зубья фиксируются непосредственно к передней штанге, на концах которой размещены крепежи для двух других рукояток. Этот вариант чудо-лопаты чаще всего изготавливается в домашних условиях.

Знаете ли Вы? В былые времена стандартная деревянная лопата (или, как ее еще называли, – «лопасть») имела ширину 6-14 вершков и длину 8-16 вершков, и это при общей длине с ручкой 1½—1¾ аршина. На Руси все лопаты и лопасти вытесывались преимущественно из осины, иногда из липы или березы, а еще реже – из дуба или клена.

При самостоятельном изготовлении чудо-лопаты, в первую очередь, необходимо создать штыки, для чего подготовленную заранее арматуру режут на отрезки нужной длины. Концы этих отрезков затачиваются с одной стороны под углом 30°, хотя если почва на вашем участке мягкая, то угол скоса можно уменьшить до 15° (правда, это приведет к частому затуплению режущей части).

Имея на руках требуемые штыки, можно переходить к созданию несущей планки, для чего отрезается часть квадратной трубы. Также стоит подготовить круглую полую трубу, которая в будущем будет играть роль ручки. Все элементы свариваются согласно представленным ниже чертежам.

Что требуется для создания

Инструменты для изготовления чудо-лопаты.

Так для создания рамы необходимо запастись водопроводной трубой с условным проходом около 20-25 мм, подойдут спинки от старых советских кроватей (те, которые делались из легких дюраль-алюминиевых труб). От выбора трубы зависит подбор сварочного оборудования (для алюминия берут электроды и аппараты для сварки цветных металлов). Еще необходимо приобрести прутья, которые будут выполнять функции зубьев.

Лучше всего для этих целей подойдет арматура, длиной около 0,3 м. Далее конструкция оснащается черенком, для которого подойдет обычный деревянный.

Некоторые оснащают конструкцию и ручкой для переноски. Основной затратной статьей будут 4 подшипника, которые должны выполнять функции подвижного крепления рам. Замыкает все один единственный инструмент – инверторный сварочный агрегат. Почему инверторный? Потому что им можно варить как цветные, так и черные металлы, заменяя только электроды. И расходники к нему – электроды одного или двух типов. После закупки материалов приступают к сборке.

Сначала труба сгибается так, чтобы ее форма напоминала букву «П». Если в качестве рамы используется спинка от кровати, то с нее следует срезать все лишнее, оставив только трубы буквой «П». Для сгиба трубы, необходимые точки сгиба подогревают на костре докрасна, после чего сгибают о стену или столб.

После приготовления такой заготовки, к ней сваркой крепят арматуру на короткую перекладину, которую приваривают параллельно короткой перекладины рамы (расстояние от перекладины рамы до перекладины с арматурой равно 2 длинам арматуры). Это необходимо сделать так, чтобы зубцы смотрели на перемычку.

Далее из оставшейся трубы и арматуры делают некоторое подобие вил. При этом ширина вил должна быть на 5 см короче ширины «П»-рамы. После чего эти вилы прикрепляют к раме используя подшипники. На завершающем этапе в приспособление вставляют черенок.

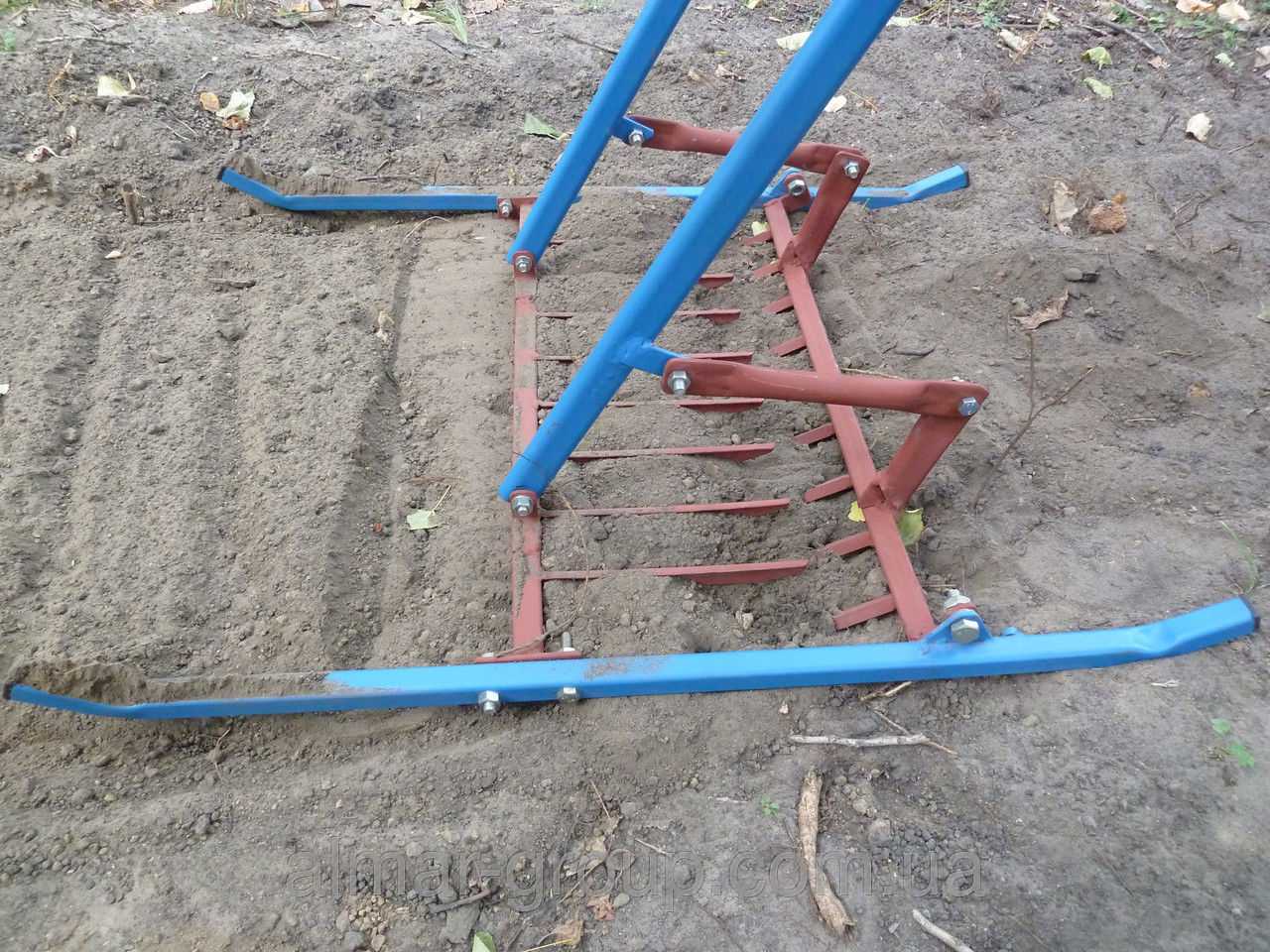

Основные элементы конструкции

С технической точки зрения данные устройства сочетают в себе рыхлитель и вилы. Большинство конструкций при этом имеют в своём составе следующие элементы:

вилы для копки и рыхления;
упоры (передний и задний);
крепление черенка;
полозья;
черенок

Если описывать принцип работы этого механизма, то в общих чертах он будет состоять в следующем: классические вилы, установленные на задний упор при помощи ручной силы, передаваемой от человека к вилам посредствам черенка, рыхлят землю. При этом вторые зубья вил, размещённые напротив и входящие с ними в замок, в процессе рыхления разбивают комья земли на мелкие части. В результате она не только перекапывается, но и рыхлится.

На рыхлитель смонтирован передний упор, обеспечивающий всему механизму устойчивость. Со стороны чудо-лопата в работе похожа на ножницы, разрезающие и дробящие груды земли, а также одновременно превращающие их в практически незаметные комочки, которые на лёгких почвах не нужно даже разравнивать садовыми граблями.

Подобный инструмент значительно облегчает процесс перекопки больших участков земли, при этом данный процесс ускоряется в несколько раз. Освоив инструмент, вы вполне сможете с его помощью самостоятельно обрабатывать до 20 соток земли. В том же случае, когда на участке используется несколько чудо-лопат, вполне можно осилить и целый гектар.

Преимущества

Неоспоримым преимуществом «Вятского пахаря» является высокая производительность труда и отсутствие нагрузки на позвоночник при копке огорода. С его помощью землекоп может выкопать траншею, а дачник легко и быстро перекопать огород. Эта чудо копалка может справиться при вскапывании целины. Особенно хорошо ее использовать в легком песчаном грунте, потом даже рыхлить не придется.

Интересно, что может быть изготовлена эта чудо лопата собственноручно. В интернет выставлены чертежи, сделал их житель Днепропетровской области, чтобы помочь всем желающим. Ее можно сделать практически из металлолома. Понадобятся такие несложные материалы:

труба из нержавейки;
полотно лопаты из нержавейки (лучше холоднокатаной);
штырь;
велосипедный руль.

С помощью этих чертежей лопата для ленивых своими руками может быть сделана с учетом роста человека. Горизонтальная ручка должна располагаться на уровне груди, чтобы не пришлось поднимать или опускать руки. Хотя сегодня можно купить уже готовую копалочку для любой ноги на выбор. Она востребована, а значит, изготовление можно доверить профессионалам, и в чертежах разбираться не придется!

Плюсы новых конструкций состоят в том, что работы с ними не требуют больших затрат времени и физических усилий.

Кроме того, они удобны тем, что:

производительность труда повышается в 3-4 раза;
не нужно нагибаться к земле;
не приходится напрягать мышцы спины, когда лопата вместе с комом земли движется вверх (когда земля сырая, то это сделать еще тяжелее);
благодаря вращательному движению вскапывающего или рыхлящего основного элемента напрягаются только руки, давящие на рукояти, которые прикреплены к черенку.

При покупке нужно обращать внимание на то, на какой вес человека рассчитана чудо-лопата. Например, классические варианты могут использовать люди не легче 80 кг, так как устройства довольно громоздкие, их сложно перемещать по поверхности

А вот конструкция «Пахарь» подойдет для огородников весом 60 кг и больше

Лопата отца Геннадия намного легче сложных конфигураций, поэтому человеку, свободно удерживающему ее в руках, несложно будет выполнять огородные работы независимо от своей весовой категории

А вот конструкция «Пахарь» подойдет для огородников весом 60 кг и больше. Лопата отца Геннадия намного легче сложных конфигураций, поэтому человеку, свободно удерживающему ее в руках, несложно будет выполнять огородные работы независимо от своей весовой категории.

Преимущества и недостатки инструмента

Существуют приспособления, которые, хотя устроены аналогичным образом, имеют важные отличия в конструкции. Далее о них рассказывается более подробным образом.

В этом виде конструкции отсутствует передний упор. Решётка для разбивания комьев сделана без передней планки. Это немного уменьшает вес лопаты рыхлителя крота. Однако, поскольку при работе нет необходимости поднимать лопату над землёй, это не даёт существенное преимущество.

Копалка

Копатель состоит из следующих частей:

Здесь используется ручка, сделанная в форме буквы «Т». Поэтому в процессе работы лопату держат не так, как обычно. Руками держат инструмент за горизонтальные перекладины. Это помогает увеличить силу давления на почву при работе. Кроме того, такую ручку обычно делают из металла. Она может выдвигаться вверх или опускаться вниз. После того, как найдено удобное положение, ручку закрепляют болтами.
Вилы прикрепляются к ручке за два конца, а не за центральную часть, как в классическом варианте.
Упор, прикреплённый сзади к инструменту, более мощный, чем в обычном случае.

Недостатком этой конструкции является то, что не предусмотрено дробление почвы.

Копалка

Легкокоп

Этот вариант можно считать наиболее простой конструкцией. Для неё пришлось изобрести прямоугольную металлическую раму, к которой прикреплены вилы, смотрящие вниз. Упор, сделанный прямоугольным, прикреплён горизонтально. Передняя решётка отсутствует.

На заметку. Несмотря на простую конструкцию, эта разновидность чудо-лопаты является эффективным инструментом для копки.

Архимедова лопата

Она мало похожа на классический вариант. Различие, в частности, состоит в том, что здесь для вскапывания используются не вилы, а штыковая лопата. Однако изобретатель применил здесь аналогичный принцип: правило рычага. Это изобретение Владимира Колыбелина из города Ковров Владимирской области.

Устроена Архимедова лопата таким образом:

У неё имеется два древка: длинное и короткое.
Лезвие инструмента присоединено к короткому древку.
Все детали в одно целое соединяет кронштейн. С его помощью короткое древко с лопатой в середине подсоединено к длинной ручке и может вращаться.

Важно! Хотя arhimedova лопата экономит усилия, по сравнению с обычным инструментам, её трудно применять на тяжёлых глинистых почвах

Архимедова лопата

Как только не называют чудо лопату: и чудо вилы, и чудо рыхлитель, и лопата для ленивых

Но одно важно, что в конструкции агрегата много различных функций. Поэтому и времени, усилий для вскопки участка уйдет намного меньше, чем при использовании обычных инструментов

Заглубляют инвентарь в землю, опираясь на удобную рукоятку всем телом, а не одной ногой

А управляя специальным рычагом, можно легко перевернуть тяжелый пласт грунта

Заглубляют инвентарь в землю, опираясь на удобную рукоятку всем телом, а не одной ногой. А управляя специальным рычагом, можно легко перевернуть тяжелый пласт грунта.

Во время работы инструментом человек не ощущает усталости, выполняя не только копку, но и боронование огорода, выворачивание корней, камней наверх. Конечно, в отличие от простой лопаты, такой чудо инвентарь менее маневренен, им нельзя окопать деревья, кустарники, подготовить лунки для помидор, ямы для посадки яблонь, но для весенних работ на огороде он просто незаменим. Создано достаточно моделей чудо лопат, но агрегат можно и самим сконструировать.

Лопата разрыхлитель

Для создания такой лопаты потребуется иметь под рукой следующие материалы:

два болта на десять;
металлический прут сечением не меньше 10 мм;
железная труба на 15 мм;
уголок 45 мм.

Прут необходимо нарезать кусочками по 30 сантиметров. Для лопаты потребуется 15 отрезков, 8 из которых нужно сделать острыми с одной стороны.

Теперь на уголке длиной в 60 см необходимо сделать 8 насечек через равное расстояние друг от друга. Тут будут располагаться пруты. Второй уголок должен быть длиной 50 см и его необходимо разметить для оставшихся семи прутов на одинаковом расстоянии.

Далее по разметке требуется приварить пруты, а к 50-сантиметровому уголку с обоих концов приварить уголки длиной 35 см.

В уголках нужно сделать отверстия таким образом, чтобы в них можно было вставить болты. Точно такие же отверстия делаются в петлях, в них вставляют болты, привариваются и вставляются в отверстия в уголках.

Трубу необходимо отрезать 2 раза по 125 сантиметров и немного изогнуть для удобства и создания подобия рычага.

Трубы необходимо приварить по краям верхнего уголка и дополнительно усилить прутами. Теперь осталось только приварить удобную ручку к прутам и можно приступать к работе.

Таким образом удалось сделать из подручных средств простую, но эффективную чудо-лопату, которая поможет быстро вскопать огород или сад.

Как работать?

Несмотря на то, что конструкция лопаты максимально упрощена, есть некоторые нюансы при работе с ней.

Очень важно начинать работу с самого дальнего края грядки, передвигаясь назад и постепенно перемещать лопату за собой. Общий алгоритм работы выглядит следующим образом:. Общий алгоритм работы выглядит следующим образом:

Общий алгоритм работы выглядит следующим образом:

Крепко взяться за черенок и установить лопату в необходимое место, оперев ее на передний рыхлитель.
Воткнуть лопату в землю до того момента, пока задний упор не коснется грунта. Если почва плотная, тогда придется приложить немного усилий, для этого нужно надавить нагой на перекладину нижней части конструкции.
Потянуть черенок на себя. В это время вилы начнут движение вверх, благодаря которому происходит вспахивание грунта.
Теперь лопату необходимо передвинуть немного назад и повторить все действия заново.

Есть несколько вариантов конструкции такой лопаты, но все они схожи, а материалы примерно одинаковые. Каркас зачастую делается из профилированной трубы, сечением 30*30 мм или приблизительно такого размера

Очень важно учитывать и тот факт, что толщина стенки не должна быть меньше 3 мм

Ручка тоже может быть сделана из той же трубы. Некоторые делают фиксатор и применяют деревянный держак от лопаты. Что касается покупных вариантов, зачастую в них предусматривается именно держатель из дерева.

На что обратить внимание?

Очень важно обратить внимание на материал, который будет использоваться для зубьев. Сталь должна быть крепкой, не менее 8-10 мм в диаметре. Для этого можно сделать следующее:

Для этого можно сделать следующее:

распилить на небольшие полоски рессоры автомобиля;
распрямить пружины подвески машины;
срезать с обычных вили приварить на лопату.

Если под рукой есть качественные вилы, тогда необходимо рассчитать количество прутов. Скорее всего потребуется несколько вил, чтобы срезать штыри с них. В принципе нет ничего проще, чем найти хороший прут, вне зависимости от того, каким он будет: круглым, квадратным, арматурным и т.д.

Размеры

Естественно, все люди разной физической подготовки и размеров, поэтому при создании чудо-лопаты или ее покупке, очень важно учитывать ее параметры. Для крепких мужчин можно делать более массивные варианты, а пенсионерам или девушкам рекомендовано делать уменьшенные или облегченные варианты. Средние размеры выглядят следующим образом:

Средние размеры выглядят следующим образом:

длина ручки должна отмеряться исходя из роста, лучше всего, чтобы она заканчивалась в области плеча;
ширина рабочей части должна составлять 45-60 см. Если сделать больше, тогда копать будет тяжелее;
расстояние между штырями рекомендовано делать 7-8 см;
длина рабочих штырей должна находится в районе 22-30 см.

Какие инструменты и материалы потребуются для изготовления

Чтобы изготовить чудо-лопату для копки, необходимо запастись такими материалами и инструментами:

сварочный аппарат;
станок для заточки;
прут металлический;
2 металлических уголка длиной 50 и 60 см;
труба диаметром 15 мм;
болты М10 (2 шт.).

Все материалы стандартные

Но особенно важно найти хороший пруток. Он может быть шестигранным, квадратным или круглым – это не имеет значение

Главное требование – диаметр 10 мм. Тогда вся конструкция чудо-лопаты будет надежной, что позволит делать копку даже плотной почвы.

Бывает несколько типов садовых лопат для дачников, которые в идеале предназначены для выполнения определенных работ.

Самым распространенным типом садового инструмента для дачников является штыковая лопата. Штыковая отлично подойдет для перекапывания почвы разных пород, пересадки растений, копания ям, траншей. За счет того, что этот тип инструмента имеет заостренное лезвие, штыковой лопатой можно копать даже твердую землю в огороде или на участке.

Второй вариант садового инструмента для дачников – это широкая лопата с прямоугольным строением клинка. Ею удобно работать на мягкой почве.

Востребованной является совковая лопата. Она не подходит для копания грунта, как штыковая, но за счет того, что имеет широкую с углублением рабочую часть, совковой лопатой достаточно удобно черпать сыпучие материалы: песок, земля. Какая она на практике? Со своей основной тяжелой задачей – перелопачиванием – совковая лопата справляется очень эффективно.

Еще один садовый инструмент именуется американкой. Американка – это лопата, какая по внешнему строению напоминает ложку. Достигается это за счет изогнутой ручки и лезвия. Благодаря такому строению ручки разгружается спина – в работе с американкой можно не наклоняться. Но работа с лопатой такого строения отличается своей специфичностью.

Это самые популярные и востребованные модели лопат, которые отличаются качеством, хотя существуют модели инструментов специального строения для рытья земли траншей, для снеговых работ, складные или саперные модели для грунта.

Принцип работы копалки для ленивых

После перекапывания огорода или посадки картофеля на больших площадях, человек мучается от сильных болей в спине, ломоты в руках и ногах. Лопата, которую изобрел монах отец Геннадий, позволяет не только снизить физические нагрузки при перекапывании земли, но и облегчить труд при посадке картофеля.

При копании тяжесть работы заключается в том, что приходится прикладывать усилия при вдавливании лопаты в землю, затем поднимать помимо тяжести лопаты еще и массу переворачиваемой земли. Лопата для ленивых, изобретенная монахом, позволяет избежать таких тяжелых нагрузок. С ее помощью без особых усилий вскопает землю даже человек слабый, для которого подобного рода физические нагрузки были непосильны.

Фото копалки для ленивых

Такая копалка обычно приспособлена для работы под левую ногу, но при желании можно сделать инвентарь и под правую. Нагрузка на руки снижается за счет использования велосипедного руля, который расположен на уровне груди и за который держатся двумя руками, поровну распределяя силы. Но основное преимущество чудо-лопаты – это то, что не надо поднимать землю, она переворачивается сама за счет поворота лопаты.

При пользовании лопатой отца Геннадия значительно увеличивается производительность труда, сокращается время, потраченное на обрабатывание земли, сокращаются физические нагрузки. Чудо-лопата поможет вскопать огород, посадить картофель, а также при надобности и выкопать траншею.

Принцип работы лопатой православного монаха состоит в том, чтобы углубить лопату в землю при помощи нажатия ногой и, повернув двумя руками ручки лопаты, перевернуть пласт земли. Вдавливание лопаты в землю облегчается за счет штыря, выступающего за полотно лопаты. Благодаря тому, что высоту лопаты можно регулировать, спина при работе не сгибается, что значительно облегчает нагрузку на нее. Выполняется только вращение лопаты руками, за счет которого и происходит самая тяжелая работа: вынимание и переворачивание пласта земли.

Очень удобно производить посадку картофеля при помощи чудо-лопаты. Применяя ее, получаются ровные и аккуратные ряды. Если полотно лопаты шириной 30 см, то расстояние между рядами будет равно 0,6 м. Как и у каждого приспособления, лопата «Вятский пахарь» имеет свои достоинства и недочеты.К достоинствам относятся:

Повышенная продуктивность труда.
Не напрягается позвоночник во время работы.
Подходит как для вскапывания земли, так и для выкапывания траншей.
При использовании на песчаной почве не понадобится рыхление.

Обращение с ручным культиватором

Конечно, требуется некоторое время, чтобы привыкнуть к ручному культиватору, но зато после него не нужно дополнительно рыхлить землю – хватит и обычных садовых грабель. При правильной эксплуатации производительность изделия будет только расти.

Люди, уже пользовавшиеся чудо-изделием, дают несколько полезных советов:

Не следует пытаться пахать чудо-лопатой мокрую землю: усилий будет потрачено много, а пользы не будет.
При возделывании целины имеет смысл сперва снять дерн штыковой лопатой.

Работать нужно с дальнего конца необработанной земли к ближнему, задом наперед.
Если работать с культиватором будут разные люди, ручка должна быть регулируемой.

Вы уже пользовались чудо-лопатой?

Было дело!Не довелось

Заботиться о культиваторе следует так же, как об остальных садовых инструментах. Его хранят под навесом, оберегают от дождя и следят за образованием ржавчины. В преддверии зимы тщательно протирают все зубья от остатков глины, полируют сухой тряпкой. Движущиеся крепления допускается смазывать машинным маслом на период хранения.

Приобретать или нет чудо-лопату – это в любом случае выбор самого садовода, но прислушаться к голосам счастливых владельцев, наверное, стоит. Наше – это уже давно не самое плохое и некачественное. Лучше попробовать, чем не решиться и потом жалеть.
