Все о размерах шайб

1) Болт, гайка, шайба по действительным размерам

Согласно варианту, задан болт с резьбой М18 с крупным шагом резьбы ( это 2,5 мм для диаметра 18 мм, на обозначении шаг не указывается, указывается только мелкий шаг) длина болта 80 мм, исполнение 2 по ГОСТ 7796-70, находим этот ГОСТ в поисковике и открываем.

ГОСТ 7796-70 “Болты с шестигранной уменьшенной головкой класса точности В”

В нем мы найдем все необходимые размеры, по ним и будем вычерчивать вычерчивать болт в двух проекциях.

Над болтом пишем условное обозначение Болт 2 М18-6g x 80.58, что означает болт исполнения 2 с метрической резьбой М18 с крупным шагом, длиной 80 мм, с полем допуска 6g и классом прочности 5.8 без покрытия.

Поле допуска, устанавливающее величину зазоров между резьбой на стержне (болта, винта, шпильки) и в отверстии (гайки), выбирают по ГОСТ 16093-81. Установлены следующие поля допусков:

для резьбы на стержне — 4h, 6h, 6g, 6e, 6d, 8h, 8g;

для резьбы в отверстии — 4Н5Н, 5Н6Н, 6Н, 6G и 7Н, 7G

От поля допусков 4h до поля 8g для стержней и от поля допусков 4Н до 7G для отверстий зазоры увеличиваются, т. е. резьба изготовляется все с меньшей точностью. Студенты могут ограничиться этими сведениями, не обращаясь к указанному стандарту.

Класс прочности для болтов, винтов, шпилек выбирают из ряда 3.6; 4.6; 4.8; 5.6; 5.8; 6.6; 6.8; 6.9; 8.8 по ГОСТ 1759—86,

а для гаек — из ряда 4, 5, 6, 8 и т.д..

При указании класса прочности в обозначении резьбового изделия точки между цифрами не ставят, т. е. пишут 36 вместо 3.6; 46 вместо 4.6 и т. д.

Желательно, чтобы студент уяснил физическую сущность этих чисел, прочитав указанный стандарт, но основное, что надо запомнить, это то, что чем больше число, тем прочнее материал.

На учебных чертежах, выполняемых по курсу инженерной графики, допускается условно принимать, что болты, винты, шпильки изготовлены из углеродистой стали класса прочности 5.8 (в обозначении пишется 58), а гайки — из той же стали класса прочности 5, что резьба выполнена с полем допуска 6g (бывший класс точности 2) для болтов, винтов и шпилек и 6Н для гайки и что они не подвергались защитным (антикоррозионным) или декоративным покрытиям.

ГОСТ 15521-70 «Гайки шестигранные с уменьшенным размером «под ключ». класса точности В.»

Открываем ГОСТ и смотрим необходимые размеры, вычерчиваем гайку с резьбой М18 исполнения 2.

Гайка исполнения 2 отличается от гайки исполнения 1 тем, что у нее фаска сделана не с обеих, а с одной стороны.

Условное обозначение гайки исполнеия 2 с диаметром резьбы d=18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:

Гайка 2М18-6Н.5 ГОСТ 15521-70

Чем отличается гайка от шайбы: сравнение, фото

Гайка от шайбы тоже существенно отличается. Дело в том, что внутри у гайки имеется резьба. Шайба — это элемент, который обычно используется для уплотнения соединения между болтом и гайкой. То есть вкладывается непосредственно перед накручиванием гайки. Это способствует улучшению соединения. При этом сводится к минимуму возможность раскручивания, развинчивания гайки и ее удаление с поверхности болта. Шайбы бывают разными, как плоскими, так и фигурными. Их еще называют гроверами. Дополнительное давление улучшает сцепление болта и гайки и делает соединение деталей более надежным.


Гайка
Шайба

Как видите, существует множество крепежных элементов и деталей, которые используются для соединения узлов, механизмов и конструкций. Они имеют большое количество отличий и используются в каждом конкретном случае.

Классификация резьбы

  1. Метрическая. Самая распространенная крепежная резьба. Диаметр деталей измеряется в мм.
  2. Трубная. Используется при монтаже трубопроводов и запорно – регулирующей арматуры (смесители, краны, вентили). Диаметр измеряют в дюймах и долях дюйма, поэтому ее называют еще и дюймовой.
  3. Резьбы на наружной поверхности деталей: болтов, шпилек, труб, называют наружными, а гаек, глухих гнезд и муфт – внутренними.
  4. По направлению вращения различаются левые и правые.
  5. По количеству заходов – одно и многозаходные.
  6. В сечении бывает треугольной, прямоугольной трапецеидальной и др.
  7. Может быть прямой (цилиндрической) или конической.

Как измерить самостоятельно

Замеры должны быть максимально точными, так как показатели отличаются близкими значениями с расстоянием в пару миллиметров, к примеру, 98 и 100 либо 110 и 112 и они не являются взаимозаменяемыми. Чтобы исключить ошибку, рекомендуется использовать штангенциркуль или линейку.

Соседние отверстия

Вот как нужно определять расстояние между отверстиями для болтов. Берутся габариты окружности, на которой располагаются отверстия. Диаметр определяется при помощи таблиц совместимости либо измерением при помощи линейки. Полученное расстояние между соседними крепежами следует умножить на коэффициент, который зависит от количества отверстий. Окружность у ВАЗа равна 9,8 см, у легковых автомобилей составляет 139,7 миллиметров.

Дальние отверстия

Несложный метод измерения производится на моделях с четным количеством выемок – под 4, 6, 8 крепежей. Расстояние между параллельными отверстиями – PCD.

А вот как замеряют дальние отверстия дисков с пятью болтами: расчет производится между несмежными углублениями, полученную цифру следует умножить на 1,051.

Диаметр ступичного окна

Показательные данные по центральному ступичному окну указаны в таблице и в полной формуле разболтовки. В случае отсутствия информации, показания измеряются линейкой либо штангенциркулем. В диаметре ступичная зона на ВАЗ 2110 = 58,6 мм.

Произвести правильное измерение удается не всегда, из-за того, что у некоторых машин ступичная зона имеет неправильную форму.

Разболтовка осуществляется с учетом относительной величины вертикальной оси симметрии диска к зоне примыкания со ступицей.

Какой материал выбрать

На рынке представлен большой ассортимент деталей из разных материалов. При подборе гаек главным по значимости критерием является устойчивость к коррозии. На втором месте – внешняя привлекательность и соответствие общему стилю. Серебристыми и черными колесными гайками пользуются как универсальными вариантами. Для любителей автомобильного тюнинга продавцы предлагают цветные изделия. Например, гайки на колеса цвета морской волны не только будут оригинальным аксессуаром, но и обеспечат защиту благодаря дополнительному покрытию.

Наиболее долговечным вариантом считается нержавеющая сталь. В процессе производства используют стойкую к коррозии кислотную сталь А4, которая противостоит агрессивным внешним факторам и окислению. Эффективность сохраняется даже при поверхностных повреждениях и дефектах детали.

При повреждениях цинкового напыления деталь начинает ржаветь и вскоре придет в негодность

Что такое винт, шуруп, саморез, болт, шайба и гайка, как выглядит, для чего предназначен?

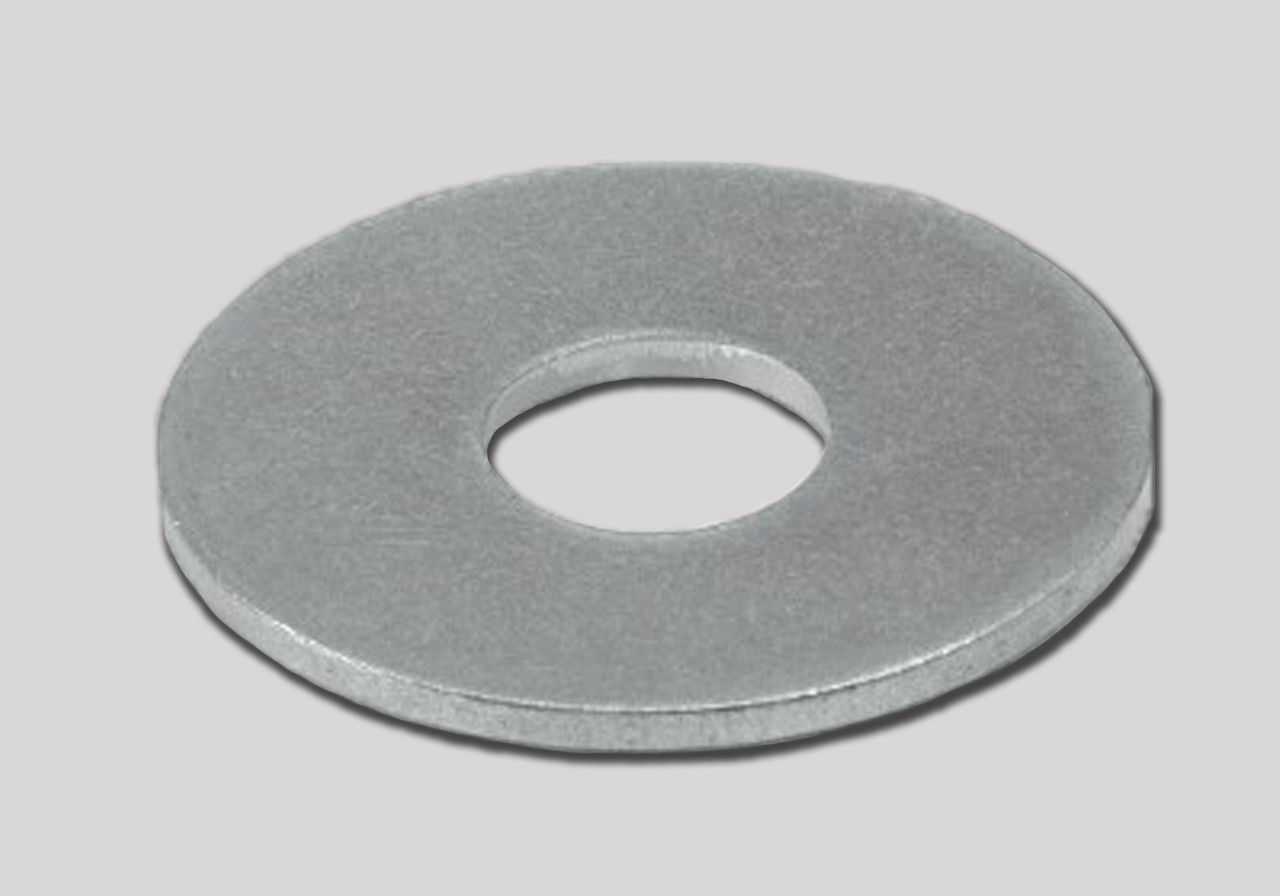

Шайба — это крепежное изделие, которое является вспомогательным и подкладывается под головку гайки. Основное назначение такого изделия — увеличить площадь давления, а также препятствовать разрушению других крепежных элементов. Кроме того, шайба препятствует развинчиванию крепления и делает его более устойчивым к разного рода механическим воздействиям.


Шайба

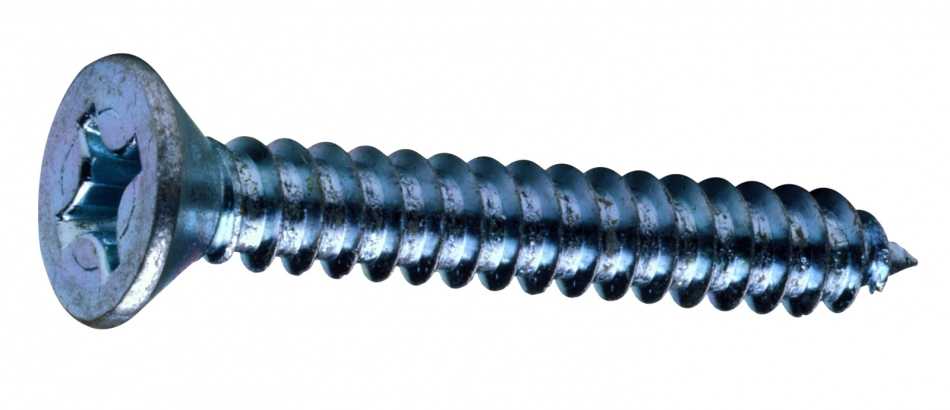

Шуруп — крепежный элемент, который является разновидностью винта, отличается от него тем, что имеет толстый стержень, наружную резьбу, а также заостренный кончик. Это способствует более легкому и простому вхождению в твердую поверхность. А именно в дерево или бетон. Чаще всего для шурупов проделывают специальные отверстия, которые наполняют относительно мягким материалом. Обычно это дерево.


Шуруп

Винт — тоже крепежное изделие, разновидностью которого является саморез или шуруп. Основная особенность крепежного элемента в том, что это стержень с наружной резьбой и достаточно большой головкой для ввинчивания. Чаще всего на головке делают специальные отверстия, чтобы винты можно было закручивать при помощи отвертки. Или делают специальные насечки, чтобы ввинчивать изделия при помощи специального ключа.


Винт

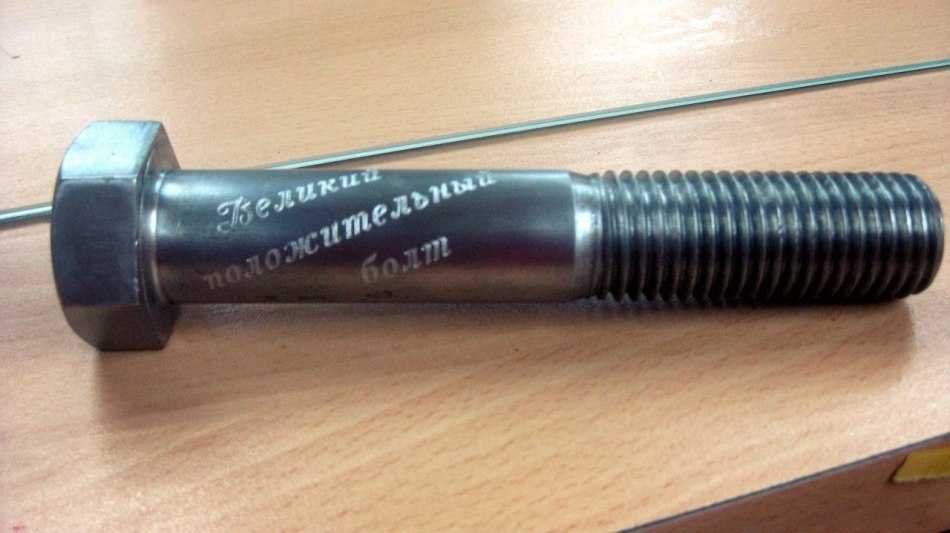

Болт — крепежное изделие, которая представляет собой цилиндр с достаточно высокой шестигранной головкой. Чаще всего работает вместе с гайкой в паре, и используется с целью соединения некоторых деталей.


Болт

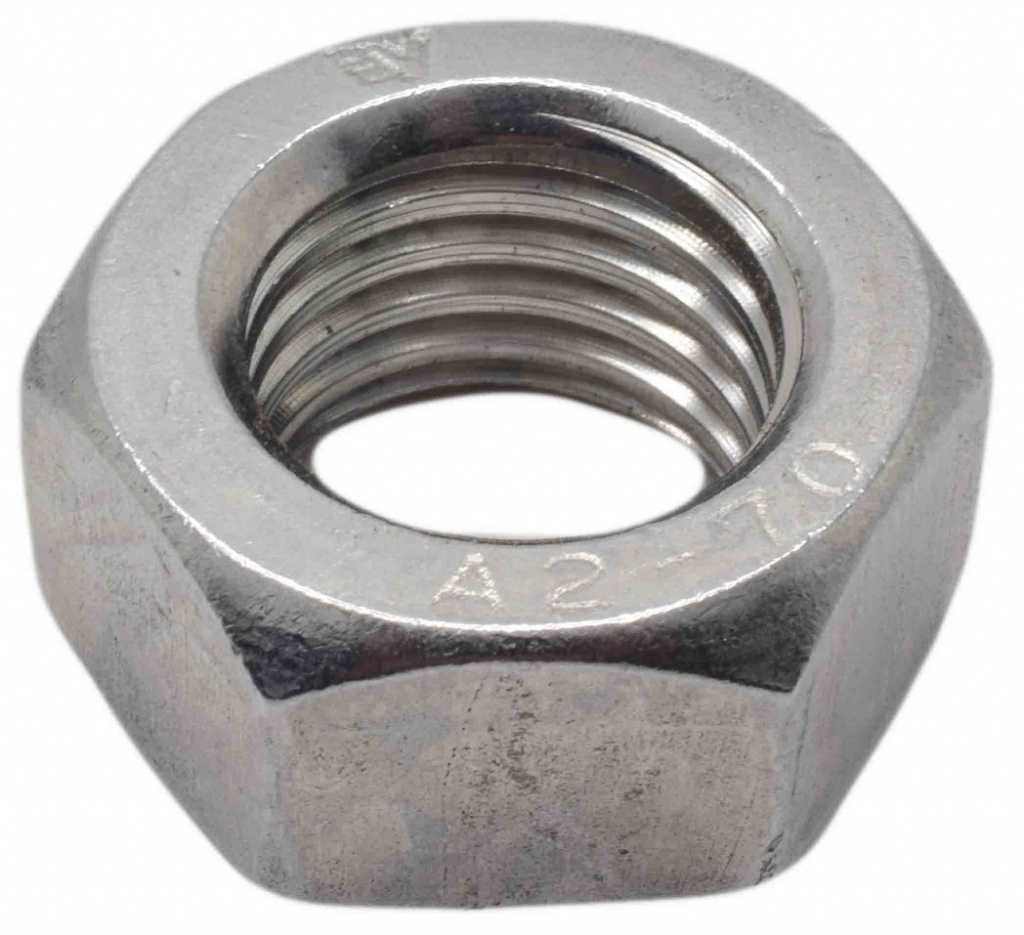

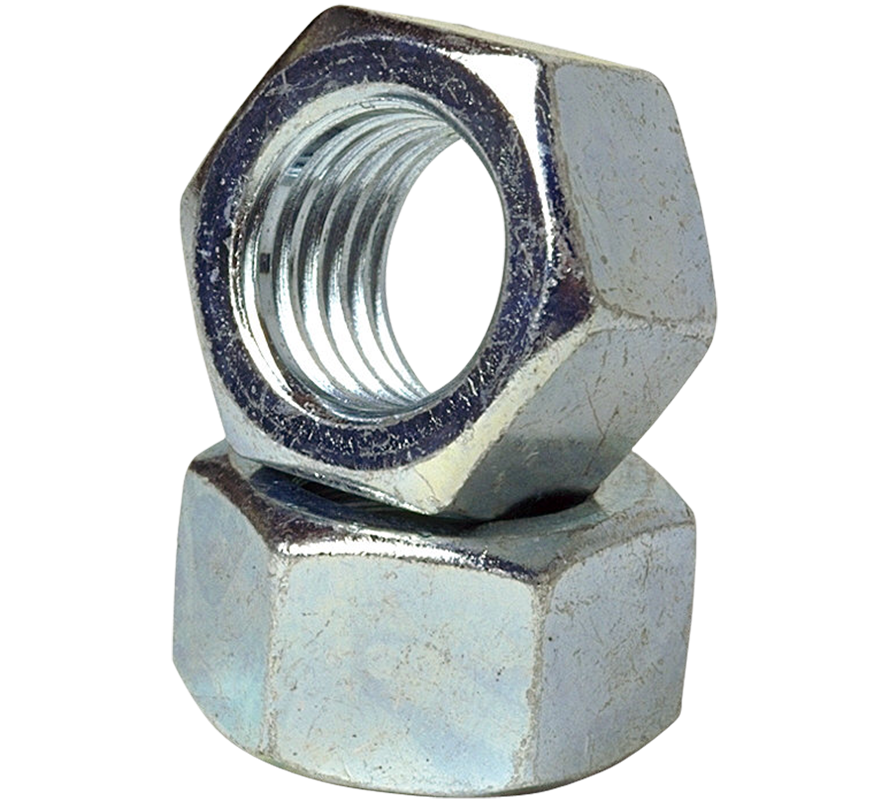

Гайка — крепежное изделие, внутри которого находится резьба, используется в комплекте с винтом или болтом. Обычно гайки изготавливаются шестигранной формы, для того чтобы можно было их крепить при помощи ключа.


Гайка

Как выбрать рожковый ключ?

Как правильно подобрать инструмент, чтобы он отвечал всем нормам ГОСТ? Многообразие моделей показывает, что для любой потребности есть свои виды изделий. Нужно учитывать цель его использования и сложность задачи, которую вы ставите перед ним. Материалом производства современных гаечных изделий является специальная инструментальная сталь, она состоит из сплава ванадия и хрома.

Также есть один уникальный инструмент, который поможет решить сразу все проблемы, и избавит от необходимости думать над тем, какой выбрать рожковый ключ. Существуют универсальные модели, которые в себе содержат одновременно все изделия. Этому инструменту под силу гайки различных размеров с любыми видами головок. Он не проскальзывает на гладкой поверхности за счет своих мощных зубцов, что является его основным преимуществом.

Бывают также электрические ключи, это название само за себя говорит. Данный инструмент может работать на аккумуляторе и батареях. Поэтому каждый домашний мастер сам определяет, какие изделия лучше для него подходят.

Во время покупки также нужно не забывать о длинной ручке, которая может ограничивать амплитуду передвижения ключа на поворотах. Если какая-то из губок укорочена, то, естественно, и радиус работы ключа повышается. В этом случае получится накинуть головку на гайку сбоку. Если ручка будет искусственно увеличена, то повышается прилагаемое усилие, и губки зева разойдутся либо вообще сломаются. Молот сможет помочь установить их на место при разведении, но материал будет уже не настолько прочным, как до этого. Когда же у вас находится изделие, из стали 40хФА или40х, то есть способ закаливания губки.

Читать также: Набор фрез для вагонки для ручного фрезера

Существует еще один вариант, как отремонтировать раздавшийся или изношенный зев. С помощью наваривания металлического слоя можно откорректировать объем зева используя абразивный инструмент. Когда открытый зев составляет больше 25 мм, то данный вариант восстановления изделия будет самым эффективным.

Время эксплуатации рожковых изделий может колебаться от года до пяти. Если говорят о долговечности эксплуатации, то всегда подразумевают кольцевой ключ (ГОСТ 2906). Он не может раздавиться, но может износиться. Есть ограничения в использовании данного типа ключа. Им можно пользоваться, только если надеть на гайки, но не получится использовать для откручивания, например, накидных болтов гибких шлангов. Преимущество состоит в шестигранном или двенадцатигранном зеве, который дает возможность более интенсивно проводить работу.

Типоразмеры рожковых ключей

У любого инструмента существуют свои характеристики и параметры. Есть и общепринятые стандартные размеры рожковых ключей

Чтобы определить размер, необходимо обращать внимание на пролет части, который имеют недвижные его губки. Это, так называемый, зев инструмента

Ручка любого рожкового ключа имеет цифровую маркировку. Это тот размер в миллиметрах, который определяет ширину между губками.

Типоразмеры могут находиться в диапазоне от минимальных (2,5х3,2 мм) и до максимальных (70х80 мм). Это допустимые нормы ГОСТ, которые нельзя нарушать ни при каких условиях. В ГОСТ указываются и другие характеристики рожковых ключей, например:

  • Производится специальный расчет максимальных отклонений размера зева;
  • Любой изготовленный рожковый ключ обязан иметь установленную прочность и твердость;
  • Устанавливается маркировка товарного знака;
  • Учитывается декоративно-защитное покрытие ключа т. д.

Виды ключей

Теперь давайте рассмотрим, какие разновидности бывают. Самые используемые ключи, у которых в составе находится два зева. Еще одно его название – это двух рожковый ключ (ГОСТ 2839). Если вам необходимо выкрутить крепление с магом в 18 или 20 мм между противоположными гранями, то вам нужно выбрать инструмент с рукояткой, на которой находятся обозначение 18 и 20.

Случается так, что в форс-мажорных обстоятельствах не всегда под рукой находится инструмент необходимого размера. В этом случае подходит ключ на один размер больше. При использовании неподходящего по назначению инструмента нужно использовать нож или отвертку, установите их в пустое пространство.

Виды рожковых инструментов:

  • составные (ГОСТ 16.983). В их конструкции находится насадка торцевой структуры, полое гнездо и рукоятка, короткая или длинная;
  • разводные (ГОСТ 7275.75). Это рожковые ключи, где размер может изменяться;
  • ключи узконаправленного профиля. Это специфические ключи для определенного вида деятельности;
  • существуют звездообразные, бристольские и шестигранные (ГОСТ 11737.93) ключи, которые используются для работы с велосипедным и компьютерным оборудованием, с вкручиванием крепежей в труднодоступных местах, которые граничат практически с ювелирной работой.

Выбор крепежных элементов

Чтобы болты и гайки на колеса прослужили долго, выбирать их нужно со знанием дела

При их покупке специалисты советуют обращать внимание на:

  • материал, из которого они изготовлены;
  • шаг резьбы;
  • тип покрытия;
  • диаметр.

Помните, что крепления для штампованных изделий литым дискам не подойдут.

После выбора необходимого крепежа гнезда для болтов обрабатывают графитовой смазкой. Благодаря этому крепежные элементы легко скользят по резьбе, что обеспечивает лучшее прилегание сопрягаемых деталей и предотвращает заклинивание из-за возросшей силы трения.

Если длина оборота менее 10 мм, или количество полных оборотов менее 7 мм, крепежные элементы следует заменить более длинными либо купить другие колесные диски. Эта мера поможет избежать неожиданной поломки транспортного средства при его эксплуатации.

Незакрепленная деталь будет стучать и повлечет быструю поломку ходовой части транспортного средства. Чтобы этого избежать, нужно учесть все нюансы: от типа покрытия до размеров крепежных элементов. Неправильно закрепленные диски могут стать причиной аварийной ситуации. Для каждой разновидности дисков предназначен свой крепеж. Использование несоответствующих крепежных элементов создает угрозу здоровью и жизни водителя и пассажиров.

Чтобы закрепить диск к ступице колеса, применяют специальные болты применимые для литых дисков. Применение болтов от штампованных дисков недопустимо. В зависимости от конструкции крепления также могут применяться и гайки для литых дисков, гайки от штампованных дисков также не применимы к использованию с литыми дисками.

Все дело в том, что болты и гайки для литых дисков имеют более развитую сферическую или конусную поверхность контактирующую с диском. Эта особенность крепежа является следствием мягкости металла из которого сделан литой диск и соответственно влечет за собой увеличение площади контакта диск – крепеж.
