Простой реечный домкрат своими руками

В этой статье будет описан процесс изготовления простого реечного домкрата. Такой домкрат сможет поднять машину или любую другую тяжелую вещь. В конструкции нет ничего сложного, все размеры берутся с учётом имеющихся материалов. Материалы и инструменты, которые использовались автором

Список материалов:

— кусок швеллера (на 200); — профильная труба (квадратная, 40Х20, толщина стенок 2 мм); — стальная полоса толщина 8 мм; — болты, гайки и другие мелочи.

Список инструментов:

— сварочный аппарат; — болгарка; — сверлильный станок или дрель; — гаечные ключи.

Понадобится обрезок двухсотого или большего размера швеллера длиной 60 мм. Возможно изготовить такую деталь из стальной полосы.

Размечаем на полках швеллера отверстия 20х40 с припуском по 2-4мм под профильную трубу 20х40.

Вырезаем любым доступным способом эти отверстия. Если необходимо, обрабатываем напильником.

В них должна свободно проходить профильная труба 20х40 мм.

Берем отрезок водопроводной пол-дюймовой трубы со стенками 2-3 мм. Её длина должна быть больше чем ширина детали из швеллера на 5-6 мм.

Привариваем трубку к швеллеру.

Теперь понадобится полоса длиной 500, шириной 60-70 толщиной 8-10 мм. Размечаем полосу — по краям должно быть 200 или чуть больше, в середине должно оставаться 65-70 мм.

Чтобы согнуть полосу такой толщины нужно её надрезать болгаркой примерно на половину толщины, после этого она легко согнется в тисках.

Теперь эту деталь надо сверлить или сделать отверстия другим способом, например прожечь горелкой отверстия диаметром примерно 20 мм.

Вот что у нас получилось.

Теперь из такой же полосы толщиной 8-10 мм нужно изготовить два фиксатора. Размечаем отверстия под профильную трубу и вырезаем.

Они нужны для крепления пружин. Привариваем 2 штуки на фиксатор и 2 штуки на швеллер.

Теперь необходимо изготовить и приварить упор для второго фиксатора. Здесь он изготовлен из куска толстостенной трубки.

Домкрат практически готов.

Осталось только приварить к П-образной детали рычаг, а к швеллеру кронштейн или полку для крепления крюка или площадку для упора при подъёме тяжести. На этом всё. Удачи в творчестве. Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Автомобильный реечный домкрат, что это

Изначально реечный домкрат использовался только как подъёмное устройство для железнодорожных вагонов, но позже, с развитием автомобильной промышленности, плотно поселился в среде автомобилистов и пока, с 1905 года, не знает себе равных. Его нечасто используют для простой замены колес. Для этого есть приспособления и покомпактнее и поудобнее в работе. Реечный домкрат — это официальное название устройства. А те, кто с ним знаком поближе, называют его хай джек.

Hi-Lift Jack может не только приподнять автомобиль, но умеет и толкать, тянуть, подпереть и переместить тяжёлый гружёный автомобиль, работать как ручная лебёдка, пресс или растяжка. Где это все может пригодиться? Да где угодно, начиная от гаража при ремонте ходовой или демонтаже балки, коробки, двигателя, заканчивая сложными внедорожными рейдами, где Hi-Lift Jack и прочно прописался.

Какой выбрать

При покупке в первую очередь нужно определиться с маркой и габаритами приспособления. Какое же выбрать? Производителей реечных домкратов немало. Но если вы хотите приобрести действительно качественный и надёжный инструмент, то лучше оригинального домкрата от американской компании Hi Lift вы не найдёте. Эта фирма производит реечные домкраты более ста лет, а их продукцией пользуются самые заядлые джиперы.

«Хай-Джеки» выпускаются только в двух цветах – чёрном и красном. Изготавливаются они из высокопрочного чугуна и имеют несколько стальных деталей. Такие домкраты считаются эталоном надёжности и качества. Стоят они, конечно, немного дороже моделей других производителей, но свою цену оправдывают полностью. По крайней мере, модификации длиной более 150 сантиметров не гнутся, в отличие от инструментов китайских производителей. По названию модели можно определить её длину. Так, Hi-Lift Jack HL-485 имеет длину 48,5 дюймов (120 сантиметров), а HL-605 – 60,5 дюймов (150 сантиметров). Именно эти модели пользуются наибольшей популярностью среди любителей off-road.

Домкрат вместо лебёдки

Но и это не все возможности Hi-Jack. Устройство может спокойно заменить ручную лебёдку и вытащить автомобиль из любой грязной истории. Причём любой автомобиль, поскольку грузоподъёмность устройства, в зависимости от материала изготовления, может достигать трёх тонн. За один подход можно продвинуть машину на длину рейки. Правда, для этого все равно нужна цепь или трос, но те, кто отправляются бороздить бездорожье, запасаются и цепями и тросами.

Реечный домкрат не требует сложного ухода, после использования его достаточно промыть водой и смазать трущиеся детали. В продаже есть и канадские устройства, есть домкраты и китайского производства, есть и отечественные. Однако тест реечных домкратов показал преимущества и выносливость именно фирменного устройства Hi-Lift Jack. Цена чугунного домкрата — около 9 тысяч рублей, а стальной штампованный стоит на несколько тысяч меньше. Китайская копия при этом обойдётся в 5-6 тысяч. Рисковать нет никакого смысла. Удачных всем дорог и азартного бездорожья!

Самостоятельный ремонт реечного домкрата

Реечный домкрат — мечта многих автолюбителей, но не каждый может его приобрести из-за высокой стоимости. Обладая знаниями в механике и имея чертежи, можно сделать такой тип устройства самостоятельно. Самодельный домкрат обходится значительно дешевле, чем приобретение заводского инструмента.

Для самостоятельного изготовления инструмента между собой свариваются две реечные трубы. Рекомендуется все детали брать из прочной стали. Сваренные части должны напоминать пирамиду. Далее изготавливается основание вниз и вверх из стального листа толщиной в 5 мм. В верхнем листе должно быть сделано отверстие для гайки. В нижнем листе делается отверстие для механического прутка. Он необходим для того, чтобы осуществлялось вращение.

Составляющие инструмента

Произвести самостоятельно ремонт реечного домкрата смогут только те, кто разбирается в технике и умеет пользоваться схемами. Реечные типы устройства представляют сложную конструкцию, отличающуюся большими габаритами и тяжелым весом. Это может вызвать трудности с проведением ремонта без мастеров.

Для долговременной эксплуатации устройства нужно соблюдать правила его использования. В процессе работы инструмент нужно регулярно чистить. Если механизм, который работает при подъеме, загрязняется, его промывают и тщательно высушивают. Нельзя производить работы, если механизм не смазан. Это может стать причиной выхода домкрата из строя раньше окончания срока эксплуатации. Для обработки берется только тефлоновая смазка, также подойдет из силикона, но не моторное масло. Его нельзя применять, так как оно накапливает грязь. Это приведет к тому, что устройство перестанет плавно работать.

В суровых условиях езды, на бездорожье реечный домкрат — незаменимый инструмент. Срок его службы и надежность эксплуатации напрямую зависит от соблюдения правил пользования.

Какой выбрать

Особенности конструкции реечного домкрата

Среди большого выбора автомобильных домкратов реечные конструкции пользуются наибольшей популярностью. Характерной чертой конструкции является конец рейки, который отогнут на 90 градусов. Благодаря этому автомобилист сможет без труда поднять автомобиль с низкой посадкой.

Понятие реечного домкрата

Преимущество реечных домкратов заключается в том, что они могут перемещать груз и вертикально, и горизонтально. При этом подъем и опускание груза проходит без особых усилий.

Еще одной отличительной особенностью реечных устройств является низкий подхват. Благодаря этому можно поднять транспорт, который практически лежит на земле.

Но есть у конструкции и свои недостатки. Агрегат, который сможет поднять груз до 5 тонн, будет весить около 40 кг. Кроме того, он неудобный и большой по габаритам.

В зависимости от веса груза, конструкции могут быть одноступенчатыми, двухступенчатыми и трехступенчатыми.

Принцип использования устройства

Дайте мне точку опоры!

Еще Архимед говорил, что если ему дать точку опоры, то он передвинет Землю. Чтобы использовать хай-джек вместо лебедки, необходимо прицепить его к какому-то креплению на земле. В полевых условиях это чаще всего ствол дерева, хотя может быть и камень, плита или неведомо каким путем оказавшийся на вашем пути бетонный блок.

Если нет деревьев, пней или камней, на выручку придет… запаска. Ее можно закрепить за неровности рельефа (например, в яме или на бугре со старыми корнями), а лучше всего на каких-нибудь кустарниках (конечно, не занесенных в Красную книгу). Главное, чтобы конструкция выдержала вес автомобиля и тягу хай-джека. Надевается запасное колесо отверстиями в диске на эти кусты — и замена дереву готова.

Автомобильный реечный домкрат, что это

Якорь нужен не только кораблю

Не стоит забывать о закреплении на месте и самого автомобиля, чтобы он при использования хай-джека как лебедки не свалился обратно, и облегчении пути вперед, а точнее туда, куда вы его собираетесь вытянуть. Для этого под колеса, если это возможно, следует подложить доски, ветки, кирпичи (без колюще-режущих фрагментов). Это нужно проделывать как при начале лебежения хай-джеком, так и после того, как вы немного вытянули автомобиль. Упор подкладывается под задние колеса. Можно и под передние, если он при трогании с места не будет дальше мешать движению. Все манипуляции сильно облегчат вам использование хай-джека как лебедки. Эти процедуры необходимо производить не только в начале процесса, но и по его ходу — по ситуации. К тому же при лебежении хай-джеком нередки случаи, когда машину вытягивают не вперед, а вверх и вбок или даже назад. Тогда и упор машины необходимо делать по ситуации.

Лучшие винтовые автомобильные домкраты

Мы составили рейтинг винтовых домкратов для легковых автомобилей.

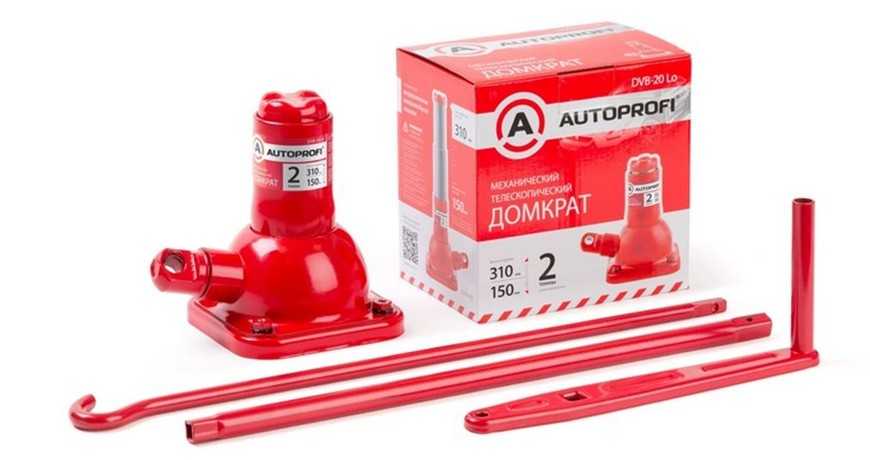

AUTOPROFI DVB-20 Lo (2 т)

Тип	Механический
Конструкция	Винтовой
Подхват	150 мм
Подъём	310 мм
Грузоподъёмность	2 т
Средняя цена	2 000 рублей

Винтовой инструмент оснащён телескопической опорой. Стальной корпус имеет антикоррозийное покрытие. Опора у устройства телескопическая и может поднять груз на высоту до 308 миллиметров. Длинный вороток даёт длину рычага в 85 сантиметров. Яркий красный цвет выделяет инструмент так, что его отлично видно даже ночью.

Пользователей устраивает домкрат AUTOPROFI DVB-20 Lo (2 т), они подчёркивают его доступность.

AVS JA-2000R (2 т)

Тип	Механический
Конструкция	Винтовой
Подхват	120 мм
Подъём	413 мм
Грузоподъёмность	2 т
Средняя цена	1 500 рублей

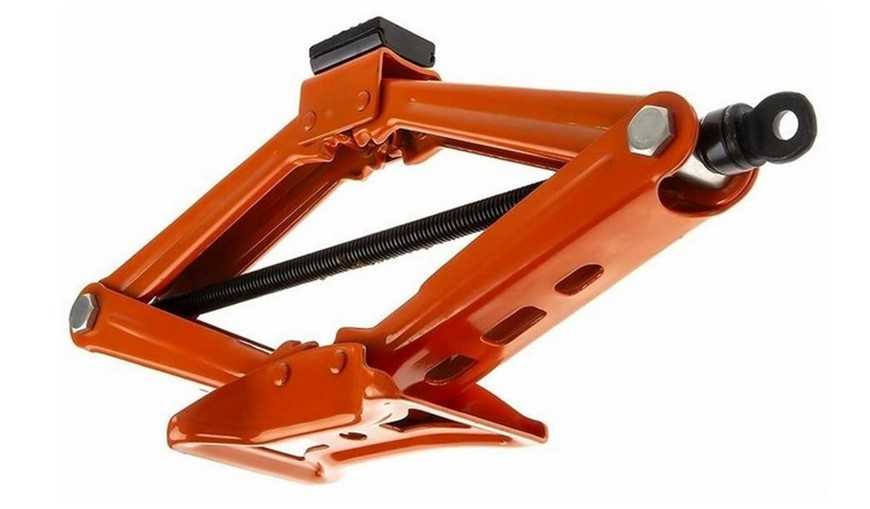

Вид домкрата – ромбический. Работа происходит за счёт движения рычагов, шарнирно-соединённых между собой в форме ромба. Максимальная высота подъёма регулируется при помощи специальной съёмной рукоятки. Домкрат выполнен из высокопрочного материала. Подходит для любых типов автомобилей и не подведёт в дороге.

Есть пользователи, не особо довольные товаром, жалуются на качество домкрата. Других его работа в целом устраивает.

АвтоDело 43115 (1.5 т)

Тип	Механический
Конструкция	Винтовой
Подхват	105 мм
Подъём	385 мм
Грузоподъёмность	1.5 т
Средняя цена	1 250 рублей

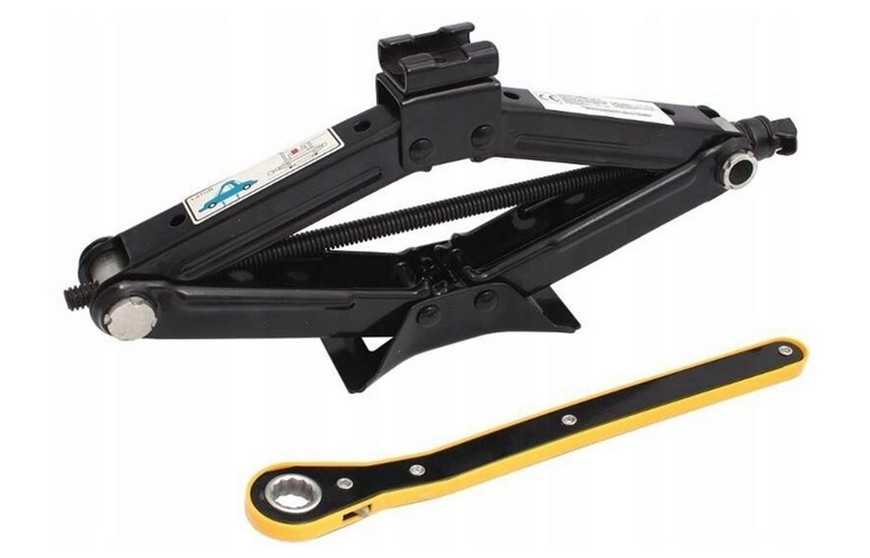

Домкрат подходит для автомобилей, масса которых не превышает 1500 кг. Работа происходит за счёт передаваемых усилий на рукоятку. Укомплектованы трещоточным ключом для удобства использования. Инструмент предназначен для редкого использования, не подойдёт для работы в автосервисах. Это достаточно недорогой вариант, подходящий для легковых машин.

Недостатков не обнаружено.

Пользователей устраивает модель АвтоDело 43115, они подчёркивают его удобность в условиях гаража, простоту применения, функциональность и качество сборки.

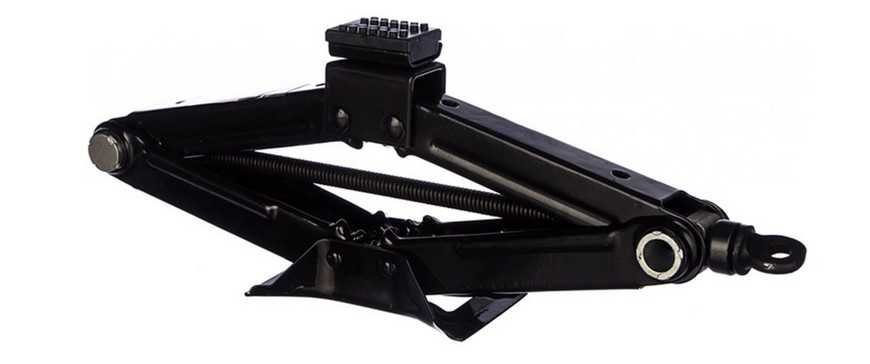

Airline AJ-R-02 (2 т)

Тип	Механический
Конструкция	Винтовой
Подхват	105 мм
Подъём	400 мм
Грузоподъёмность	2 т
Средняя цена	1 047 рублей

Инструмент выполнен из качественной стали. Прорезиненная опорная площадка выполняет функцию защиты. Пользоваться устройством просто и безопасно благодаря конструкции и надёжной площадке. В комплект входит кейс для удобного хранения и перемещения. Высоты подъёма достаточно для замены колеса и проверки состояния автомобиля. Небольшой размер и вес, который составляет 3,1 кг, обеспечивают лёгкую транспортировку инструмента.

Пользователей устраивает функционал, но им не нравится качество сборки.

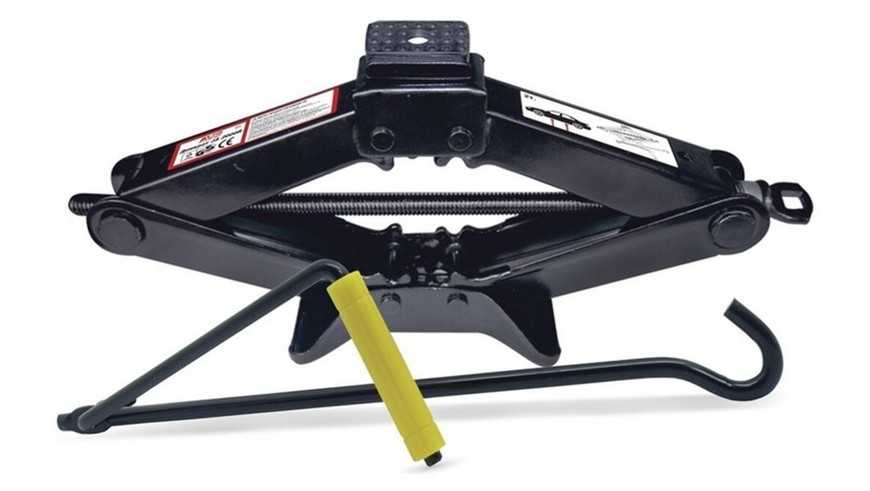

AUTOPROFI DV-15R (1.5 т)

Тип	Механический
Конструкция	Винтовой
Подхват	100 мм
Подъём	390 мм
Грузоподъёмность	1.5 т
Средняя цена	918 рублей

Модель отлично справляется со своей работой на ровной поверхности. Инструмент достаточно компактный и удобен в использовании. Рычаг-вороток обеспечивает поднятие с минимальными физическими усилиями. Ромбическая конструкция обеспечивает быстрый подъём автомобиля на высоту до 390 миллиметров. Для безопасности домкрат оснащён резиновой накладкой. Прочный каркас, выполненный из металла, позволяет максимально продлить срок эксплуатации домкрата.

Недостатков не обнаружено.

Пользователям нравится AUTOPROFI DV-15R (1.5 т), они утверждают, что качество домкрата соответствует цене, выполняет свою работу он хорошо.

БелАвтоКомплект БАК.00059 (2 т)

Тип	Механический
Конструкция	Винтовой
Подхват	100 мм
Подъём	385 мм
Грузоподъёмность	2 т
Средняя цена	1 124 рублей

Домкрат с надёжной конструкцией. Винтовой ромбический инструмент легко управляется с помощью поворотной рукоятки. Простое и удобное использование. Инструмент универсален, можно осуществлять действия с любой маркой машины и при любом способе установки. Для безопасного и качественного, долгого использования нужно содержать домкрат в чистоте, постоянно осматривать, своевременно проводить минимальное ТО.

Пользователи довольны домкратом, подчёркивают длительный срок службы.

Самостоятельное изготовление домкрата

Практически каждый человек может сделать своими руками домкрат при наличии соответствующего опыта и всех необходимых деталей. Стоит отметить, что самостоятельная сборка на практике всегда выходит дешевле покупки готового оборудования. При создании такого устройства можно использовать различные схемы, хотя в целом выполнение работ остается одинаковым.

Сначала необходимо сварить пару реечных труб так, чтобы они визуально напоминали усеченную пирамиду.
После этого из листа стали толщиной в 5 мм создается верхнее и нижнее основание.
В верхней части подготавливается отверстие, где будет впоследствии приварена гайка. Подобное отверстие делают и в нижнем основании, однако туда вставляют механический пруток, необходимый для вращения.

Стоит отметить, что для создания домкрата своими руками лучше брать детали, выполненные из закаленной стали. Если говорить о винте, то оптимальным решением станет изделие с трапецеидальной резьбой. Правильно изготовленное устройство можно смело применять при ремонте автомобилей и выполнении строительных работ. Если подсоединить сюда металлический трос, то домкрат сможет заменить собой лебедку. Подобное устройство поднимет груз весом в 5–20 т.

Область применения

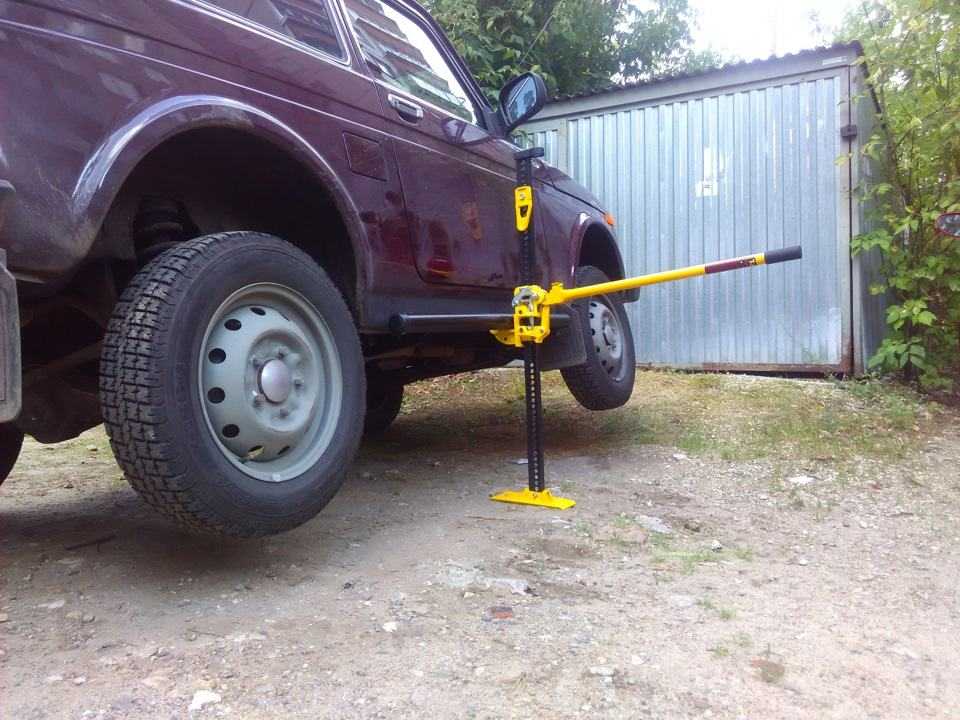

Реечный домкрат является многофункциональным устройством, ведь подъём транспортного средства может осуществляться четырьмя способами. Кроме того, приспособление может заменить лебёдку, струбцину и даже пресс. Рассмотрим все варианты использования инструмента более подробно.

Подъём машины за силовые части

Перед подъёмом машины установите домкрат на твёрдую поверхность Поддомкрачивание авто за усиленные выступающие элементы, такие как пороги и бамперы, – это, безусловно, самый очевидный способ применения реечного «товарища». Так, можно достать транспортное средство из глубокой и раскисшей колеи либо приподнять переднюю часть автомобиля, тем самым упростив задачу лебёдке.

Подъём за колесо

Если ваша машина не оснащена усиленными конструкциями, то вытащить её из любой субстанции поможет специальный аксессуар под названием Lift Mate, которым зачастую комплектуется подъёмник. Данное приспособление надевается на «клюв» подъёмника и цепляется за колёсный диск висящими на тряпичных стропах крюками. После этого выполняется подъём.

Для подъёма машины за колесо используются специальные стропы

Поддомкрачивание за бампер

Приспособление подходит почти для всех металлических бамперов, под которые нельзя установить «клюв» домкрата

Бывают ситуации, когда для замены повреждённого колеса нужно приподнять машину за бампер. Но как поступить, если последний не способен выдержать вес авто. В этом случае вас выручит ещё одно дополнительное приспособление – Bumper Lift. Это устройство представляет собой цепной строп с насадкой на «клюв» домкрата и одним мощным крюком, которым можно ухватиться за силовые элементы под бампером (раму, мосты и прочее).

Домкрат как замена лебёдки

Как отмечалось ранее, эксплуатация реечного инструмента не ограничивается подъёмом транспортных средств и прочих тяжеловесных грузов. Hi Jack можно использовать и в качестве ручной лебёдки. Иногда для того, чтобы освободить своего «железного коня» из снежного или грязевого плена, нужно сдвинуть его менее чем на полметра. И возможностей реечного домкрата вполне хватает для решения таких задач. Причём подъёмник можно расположить в наиболее удобном месте, спереди либо сзади машины, а потом уже выталкивать или вытягивать машину в нужную сторону.

Домкраты хай-джек

Первый реечный подъемник такого типа был изобретен еще в начале 20 века. Создателем его считается изобретатель Филипп Джон Харра. Он проживал в Соединенных Штатах Америки и обладал собственной мастерской. Как раз в то время начался расцвет эры автомобилей, поэтому он трудился именно над специальными устройствами для данного вида транспорта.

В 1905 году он создал первый домкрат, который работал при помощи рейки и назвал его Automatic Combination Tool. Однако среди простого народа первый домкрат High Jack приобрел название «домкрат овцевода». Связано оно было с тем, что овцеводы в то время с собой постоянно носили деревянные изгороди. Им просто необходимо было иметь с собой домкрат. В различное время внешний вид приспособления часто менялся, однако принцип работы при помощи рейки оставался неизменным.

Внешний вид приспособления

Через определенное время название устройства сменилось на Hi Lift, а потом получило нынешнее — домкрат Hijack.

Важно!
В наше время подобные устройства выпускаются множеством различных производителей.

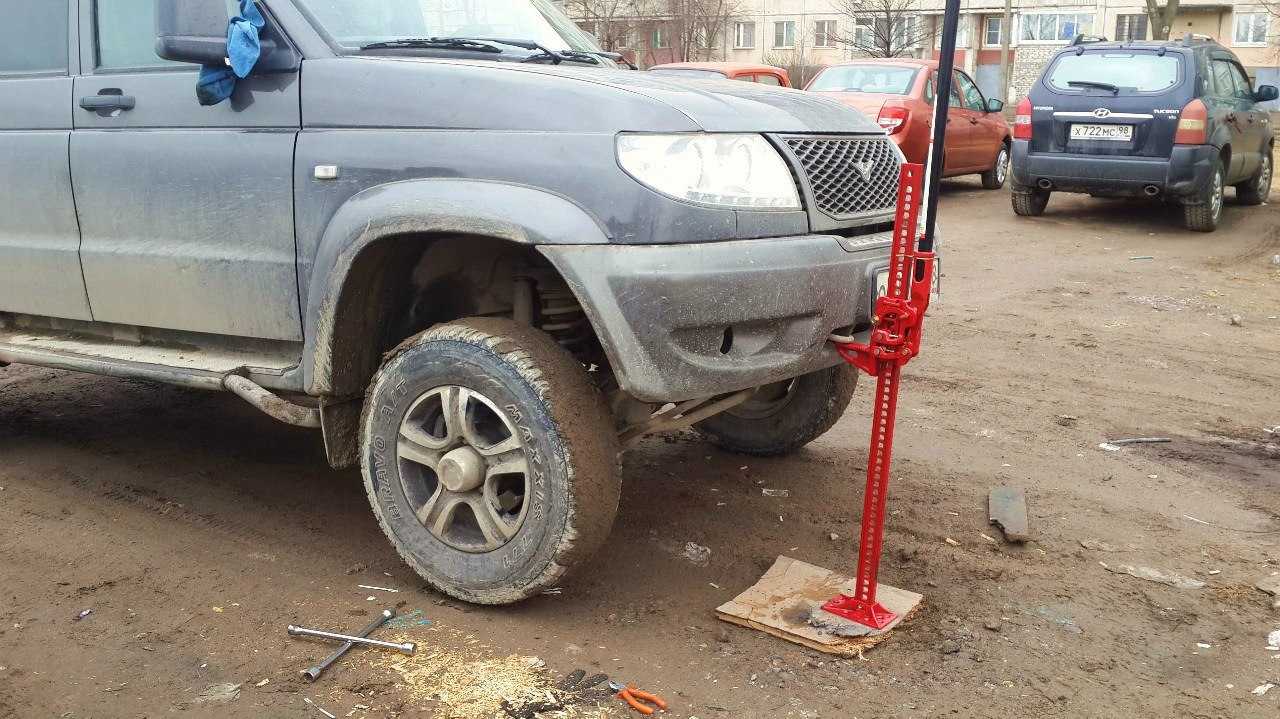

Домкрат получил особенно большое распространение среди любителей внедорожной езды. Благодаря простоте конструкции и легкости в использовании в грязи Hijack вытеснил все остальные типы устройств. Помимо этого, он обладает большой функциональностью, при необходимости может заменить собой тиски, различные станки и типы молотков.

Официальным производителем является компания Hi-Lift Co, Ltd. Она была основана еще в 1895 году. Это основная компания, которая обладает всеми правами и лицензиями на оригинальный хайджек. Есть множество других компаний, которые создают подобную продукцию, но чаще всего это подделки из стран Азии, в основном из Китая.

Оригинальное устройство от фирмы Hi-Lift

Официальные домкраты от Hi-Lift Co, Ltd обладают максимальной прочностью, минимальным количеством пластиковых деталей в виде наконечников и ручек. Созданы для толкания, вытягивания с помощью ручной лебедки, подъема и производства давления.

Модели от производителя отличаются легким весом и удобством использования.

Уровни нагрузки, которые способен выдерживать хай-джек домкрат:

номинальная нагрузка равна 4 660 lbs, или 2114 кг;
предельная нагрузка равна 7000 lbs, или 3175 кг.

Компанией производится большое количество аксессуаров и креплений для приспособления, при помощи которых его удобнее перемещать, перевозить и устанавливать.

Основные характеристики

Существует несколько типов домкратов Hi-Jack. Они могут отличаться размерами, высотой, ходом рейки и возможностью поднимать различный вес.

Конструкция домкрата:

дырчатая линейка;
механизм поднимания, двигающийся в направлениях вверх и вниз;
рукоять;
башмак, выступающий в виде опоры;
рейка, отливается из прочной стали.

Существуют модели различных цветов. Например, рейки черного цвета маркируются цифрой 4 и изготовлены при помощи штамповки. Красные модели маркируются цифрой 5 и отливаются из чугуна. Наиболее прочный и эффективный именно чугунный домкрат, то есть красного цвета.

На заметку!
Среди специальных устройств компанией производятся платформы из пластика, при помощи которых домкрат можно использовать в песке, грязи и других видах грунта.

Самые популярные модели предназначены для подъема около трех тонн веса. Они обладают следующими характеристиками:

Грузоподъемность — 3 тонны.
Ход рейки — 700-1350 миллиметров, в зависимости от выбранной модели.
Высота подхвата — 155 миллиметров.
Высота подхвата снизу — 155 миллиметров.
Вес — 13,3-16,9 килограммов, зависит от длины хода рейки.

Устройство реечного домкрата

Длина рейки самого большого Hi Jack составляет 1,5 метра

В случае неисправности пружины пальцы не будут автомаически заходить в реечные отверстия

В нерабочем состоянии ручка прижата к рейке специальным фиксатором

Чтобы понять принцип работы подъёмника, нужно сначала изучить его устройство. Hi Jack состоит из следующих элементов:

Верхняя скоба.
Болт верхней скобы.
Дырчатая рейка.
Переключатель.
Фиксатор ручки.
Болт переключателя (с шайбой и гайкой).
Металлическая ручка (рычаг).
Держатель ручки.
Ось шатуна.
Шатун.
Болт с гайкой.
Большая подъёмная площадка с «клювом».
Возвратная пружина.
Возвратная планка.
Перекрёстный палец.
Подъёмный палец.
Пружина подъёмного пальца.
Малая площадка.
Болт шатуна.
Пятка со шплинтом.

Для чего нужны дополнительные цепи

Когда вы вытягиваете машину из грязевого плена, она по инерции проезжает какое-то расстояние, при этом большее, чем то, на которое вы передвинули рейку. Цепь провисает, а укоротители скрепляют ее крюками по провисшему участку, и натяжение возвращается. При этом желательно иметь не один такой укоротитель, а несколько. Или, например, вы передвинули машину приблизительно на длину рейки, но этого мало. Как быть? Жестко закрепите автомобиль сзади, поставьте на ручник

Затем осторожно и по всем правилам, как написано в инструкции по применению этого устройства в качестве домкрата, возвращайте рычаг хай-джека в исходную позицию

Крайне важно использовать все правила предосторожности, и в первую очередь не располагать голову и другие части тела по траектории движения рукоятки. Укорачивайте цепь, снимайте с ручного тормоза машину, и снова работать
