Установка мебельных петель своими руками

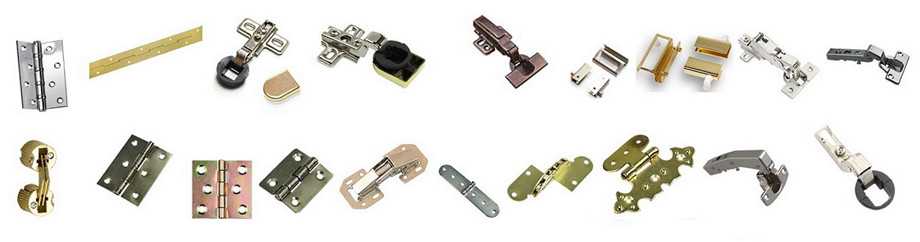

Другие виды петель

Мы рассмотрели самые распространенные варианты мебельных петель, но стоит учитывать, что существуют и другие виды фурнитуры, которые встречаются реже. Тем не менее, подобные петли могут идти в комплекте с мебелью, и будет неплохо иметь представление об их особенностях.

Таблица 3. Редкие виды мебельных петель

Вид, иллюстрация Описание

Рамочные

Такие шарниры используются только для стеклянных дверей с рамой. Они позволяют крепить к основе раму.

С накладным типом крепежных элементов

В случае всех перечисленных чашечных петель на четырех шарнирах возникает необходимость делать проем с помощью фрезерного оборудования непосредственно в фасаде. Если сделать это невозможно, то используют шарниры с накладным типом крепежных элементов. Главным их недостатком является невозможность регулировки двери относительно основания без демонтажа креплений.

Для стекол

Сюда можно отнести всю группу шарниров, которые применяются для фиксации дверей со стеклянной или зеркальной поверхностью. Они бывают внутренними или накладными.

Штырьевые

По внешнему виду они напоминают карточные шарниры стандартного типа. При этом вместо пластин в качестве креплений используются специальные штыри.

Как правильно устанавливать мебельные петли

Способ установки не представляет никаких сложностей, но вам для этого все-таки необходимы будут некоторые навыки и хотя бы небольшой опыт.

Что нужно для работы с фурнитурой?

Итак, обозначим базовый набор инструментов:

  • фреза, имеющая диаметр 35 мм;
  • сами петли;
  • дрель;
  • рулетка;
  • ручка, маркер, карандаш;
  • саморезы или шурупы 3.5*16 мм.

123

В первый раз, потренируйтесь на чем-то черновом. Не сверлите сразу дверцу. Прислушайтесь к этому совету. Для пробного раза, можно взять кусочек ДСП с попробовать просверлить в нем два-три отверстия.

На этом с отверстиями можно закончить. Переходим к дальнейшему шагу.

Пошаговая инструкция по креплению мебельных петель

Для того, чтобы ответить на вопрос, как установить мебельные петли на шкаф своими руками, нужно изучить пошаговое выполнение работ. Рассмотрим подробнее.

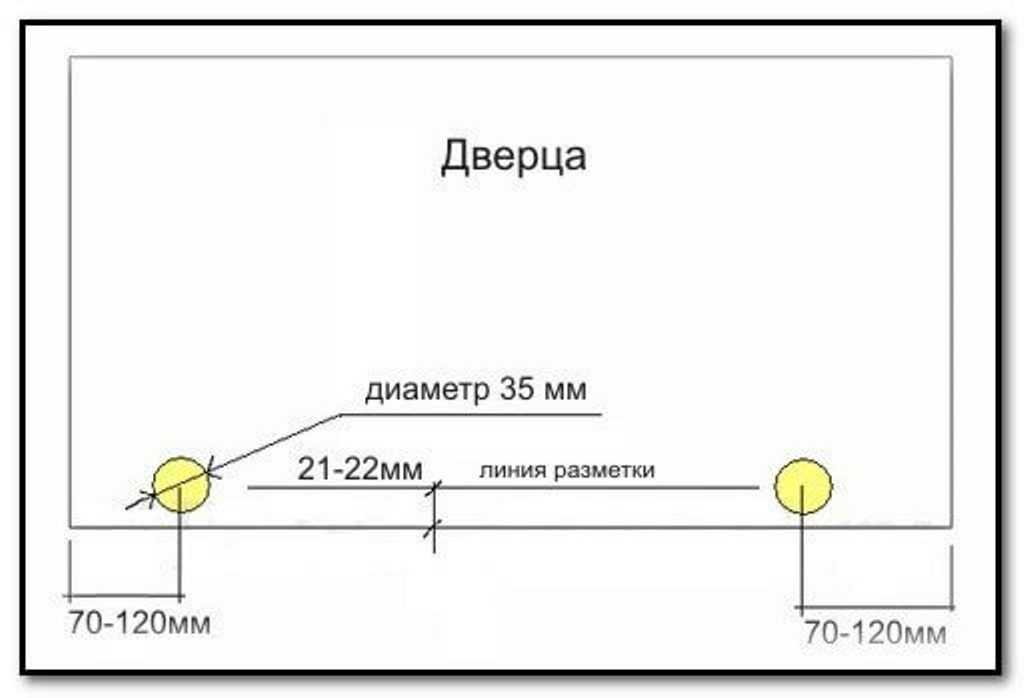

Проведение разметки

Чтобы правильно установить механизм, нужно нанести разметку. Это позволит точно знать, где нужно просверлить отверстия. Для начала нужно определиться с необходимым количеством петель.

Разметка является неотъемлемой частью планировки шкафа для правильной установки дверцы и корректной работы её петель.

Вес конструкции в кг Высота конструкции в мм Необходимое количество петель
9 до 1000 2
13 до 1500 3
18 до 2000 4
22 до 2500 5

Разметку рекомендуется проводить при помощи карандаша, а потом поверх отметить маркером. Это поможет избежать возникновения ошибок.

Отступите примерно 2,5 сантиметров от края изделия, при этом расстояние между петлями должны быть не менее 50 сантиметров. Нанесите разметку при помощи карандаша или маркера. При помощи самореза просверлите отверстия для будущего монтажа.

Следите за тем, чтобы участки для установки петлевых навесов на фасаде не находились напротив полок шкафа.

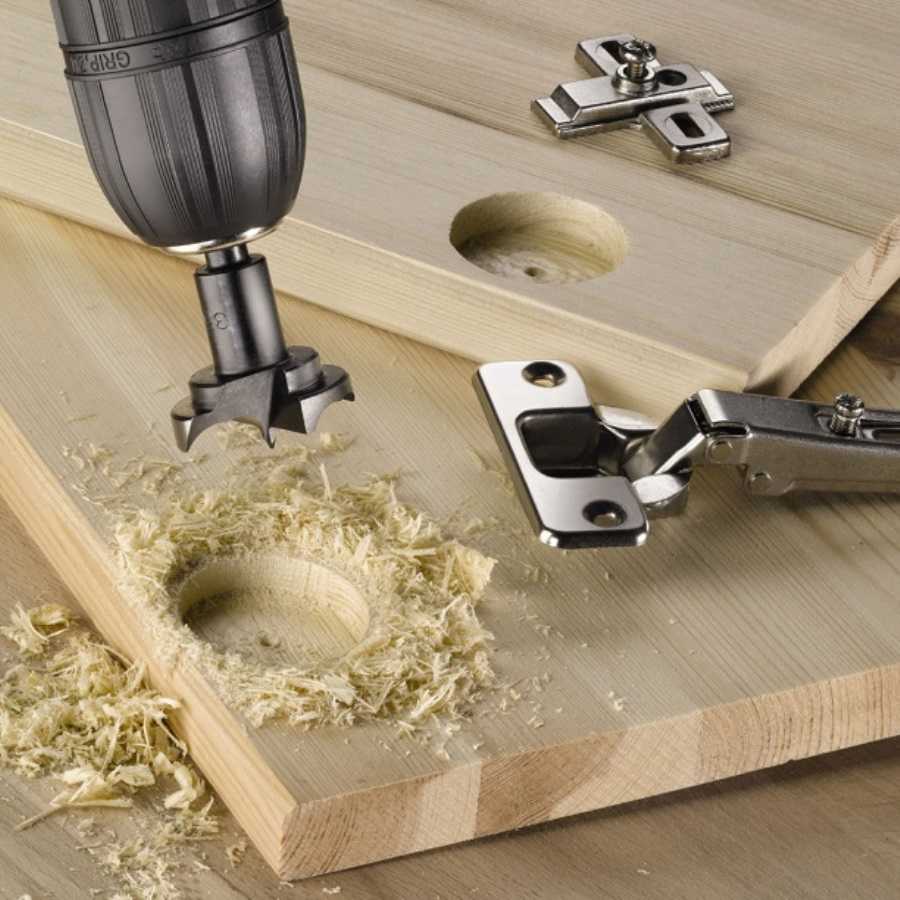

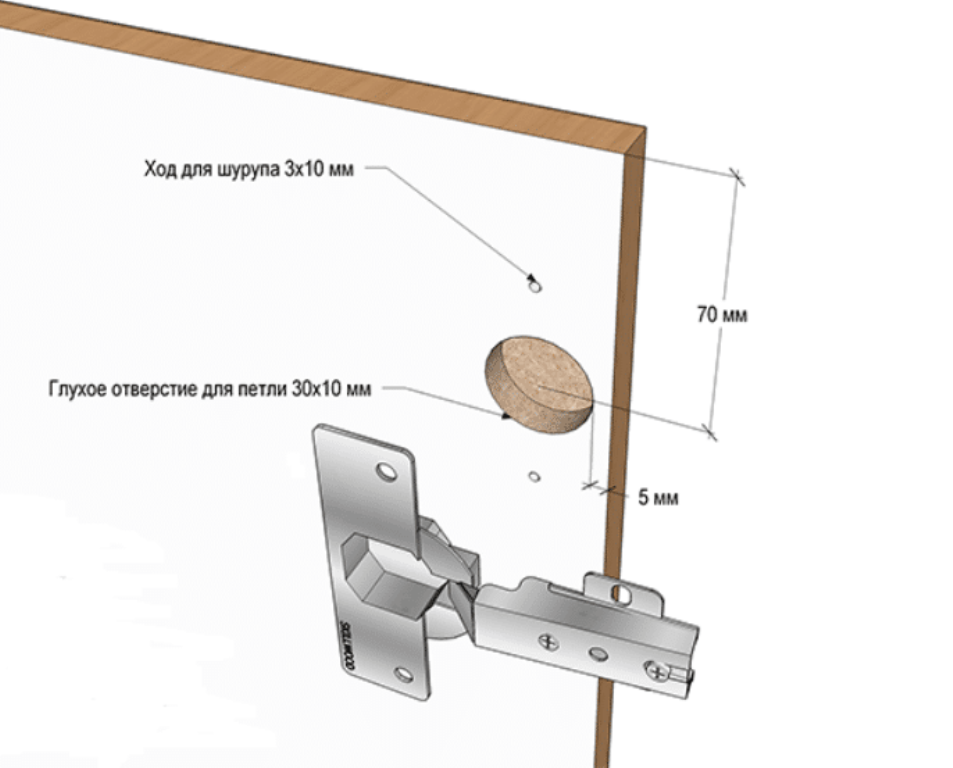

Подготовка отверстия

Теперь можно приступить к подготовке отверстия. Для этого нужно просверлить при помощи дрели и сверла тоненькое отверстие. Чтобы было удобнее проводить работы, нужно положить конструкцию на пол или другую ровную поверхность. Отверстие должно быть примерно в 1 сантиметр глубиной.

Сверлить нужно медленно и аккуратно, чтобы не испортить мебели, просверлив дверцу насквозь.

Скорость сверления лучше подбирать самому, исходя из плотности материала, из которого сделан фасад и шкаф.

Крепление петли

В чашу конструкции нужно уложить часть, которая будет крепиться к боковине шкафа

Вставьте петли в выемки, это важно сделать аккуратно. Для более ровной установки отрегулируйте положение петли при помощи уровня и треугольника. Шуруповертом вкрутите саморезы в механизм

Шуруповертом вкрутите саморезы в механизм.

Ввиду того, что именно дверное полотно является подвижным объектом, в отличие от шкафа, начать крепление петли нужно с него.

Теперь нужно проверить прочность монтажа. Начните немного расшатывать конструкцию. Если она держится крепко, то можно продолжить монтаж.

Навешивание дверцы

На данном этапе необходимо максимально сосредоточиться и выполнять все медленно и аккуратно. Для упрощения работы нужно уложить мебель на ровную поверхность.

Сложность этого этапа работ заключается в необходимости вешать вручную полотно дверцы с установленными петлями таким образом, чтобы их корпуса попадали под платформы, закреплённые на панели шкафа.

Проведите разметку на дверце так же, как на каркасе. При помощи саморезов установите петлю и соедините дверцу с каркасом. Урегулируйте положение так, как будет удобно

Обратите внимание на то, чтобы не было щелей. Готово. На последнем этапе потребуется произвести регулировку петли, используя отвёртку

Основную роль в этой задаче сыграет соответствующий винт в корпусе центрального компонента механизма

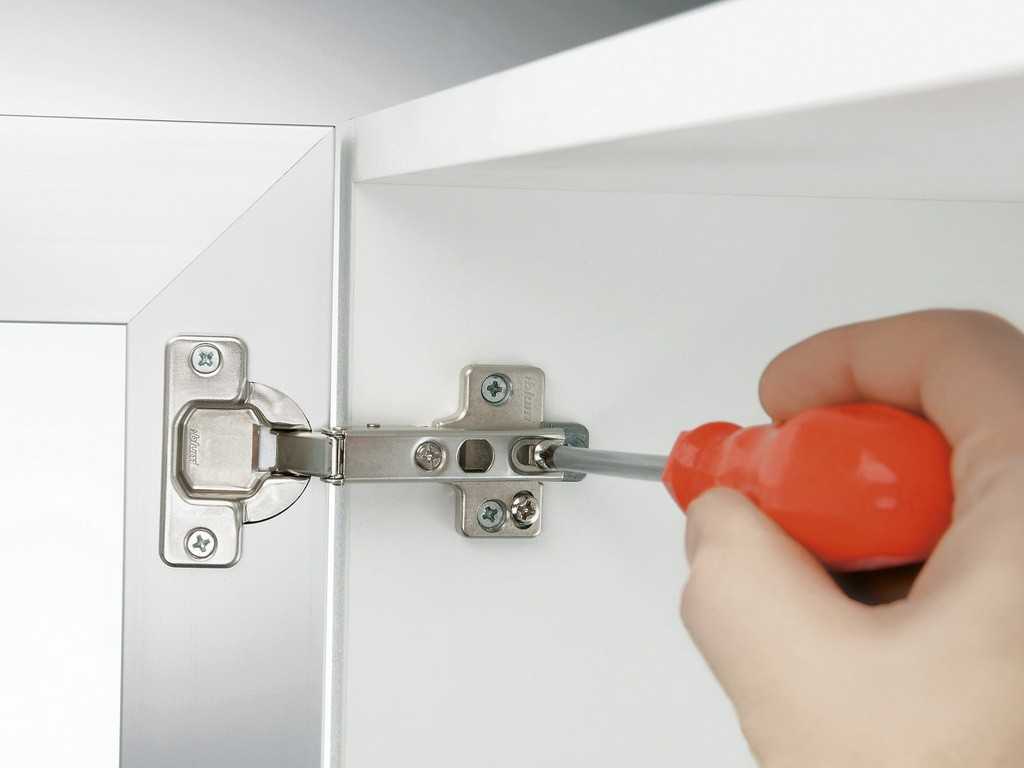

На последнем этапе потребуется произвести регулировку петли, используя отвёртку. Основную роль в этой задаче сыграет соответствующий винт в корпусе центрального компонента механизма.

Виды петель по конструкции

Они представляют собой шарнирные узлы, соединяющие двери с корпусом шкафа. Различные конструктивные решения дают возможность оставлять открытым дверное полотно под определённым углом. По способу крепления фасадов вы можете подобрать следующие модели:

  1. Четырёхшарнирные.
  2. Антресольные.
  3. Рояльные.
  4. Для стеклянных дверей.

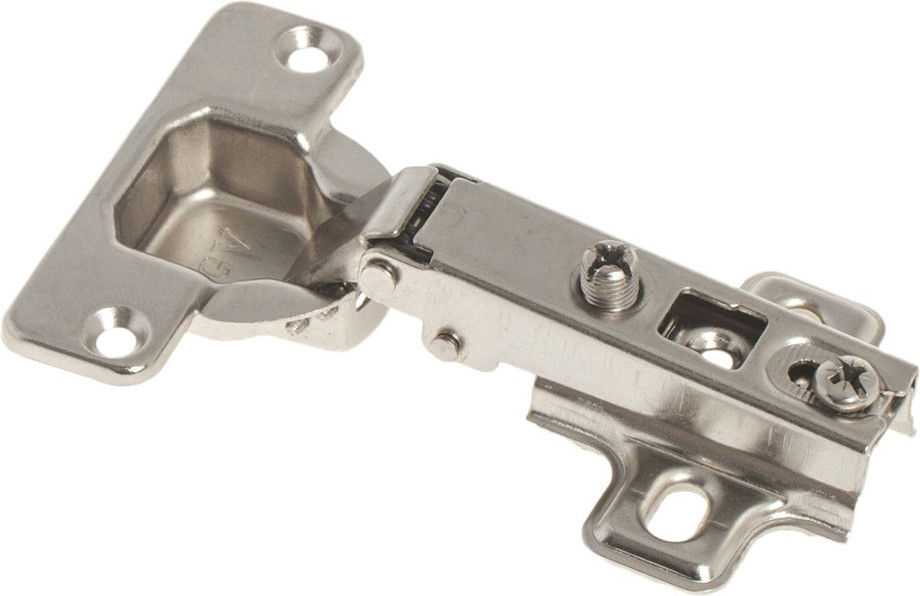

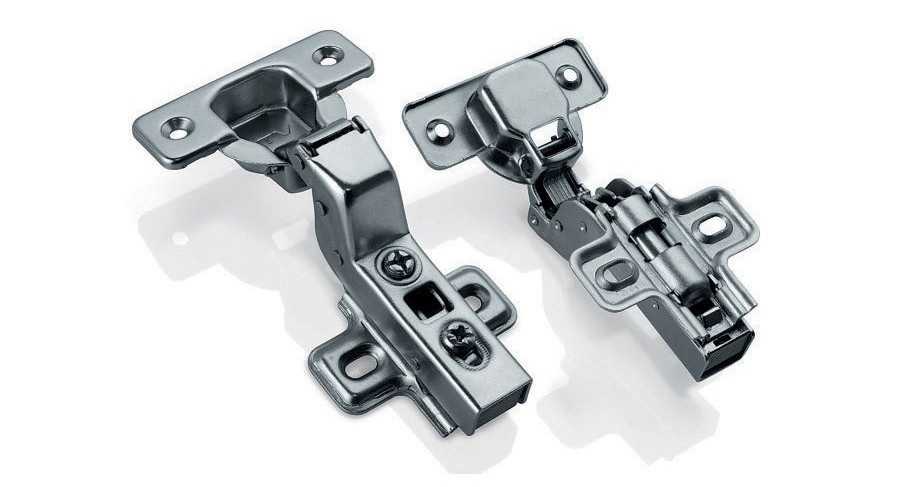

Четырёхшарнирные

Самыми распространёнными и популярными считаются 4-х шарнирные мебельные петли. Они отличаются универсальностью и высокой надёжностью. Различают три вида четырёхшарнирных петель, отличающихся друг от друга по способу скрепления чашки плеча с ответной планкой:

Slide-on. Выступающая часть ответной планки входит в плечо. Крепление осуществляется фиксирующим винтом. Соединение имеет с двух сторон насечки. Длину плеча можно удлинять и укорачивать, закрепляя соединение на насечках.

Clip-on. Такая система позволяет обходиться без винта. Части петли соединяются защёлкой. Такие навесы называют моделями быстрого монтажа. Дверку шкафа можно снять и установить на место без инструмента.

Key-hole. Плечо чашки накладывается отверстием на винт ответной планки. Края проёма вводятся под винт. Монтажное отверстие напоминает замочную скважину.

Их разновидности применяют в зависимости от положения закрытой двери относительно стенки корпуса шкафа. Бывают следующие четырёхшарнирные виды:

  • накладная;
  • полунакладная;
  • вкладная;
  • угловая;
  • инверсная;
  • штольная.

В закрытом состоянии двери петля плотно накладывается на торец боковой стенки шкафа. В основном их массово применяют в прямоугольных конструкциях кухонной мебели. Петля состоит из чашки с плечом и ответной планки. Как соединяются обе части, видно на рисунке.

Накладные поворотные шарниры ставят в шкафах спального и гостиного гарнитура, тумбочках и комодах. Механизмы обеспечивают плотное прилегание дверок ко всему периметру проёма мебели.

Существуют накладные механизмы, не требующие глубокой выработки в массиве фасада. Их применяют, когда толщина дверного полотна не позволяет сделать полноценное углубление под чашку. Крепление петель осуществляют без врезки только шурупами.

Полунакладная

Такие конструкции используют при навеске дверей на одну стенку с двух сторон. Их ставят в шифоньерах из нескольких секций, разделённых перегородками, чтобы смежные фасады при открытии не мешали друг другу. Для этого плечо сделано с небольшим изгибом. Деталь позволяет выдержать размеры между открытыми створками 5 – 10 мм.

Внутренняя или вкладная конструкция предназначена для того, чтобы при закрытии дверцы её фасад становился внутрь проёма шкафа на одном уровне с торцом боковины. Минимальный угол выноса дверного полотна составляет 90 градусов.

В отличие от предыдущих моделей плечо вкладной конструкции более изогнуто. Установка вкладных петель ничем не отличается от монтажа других 4-х шарнирных моделей.

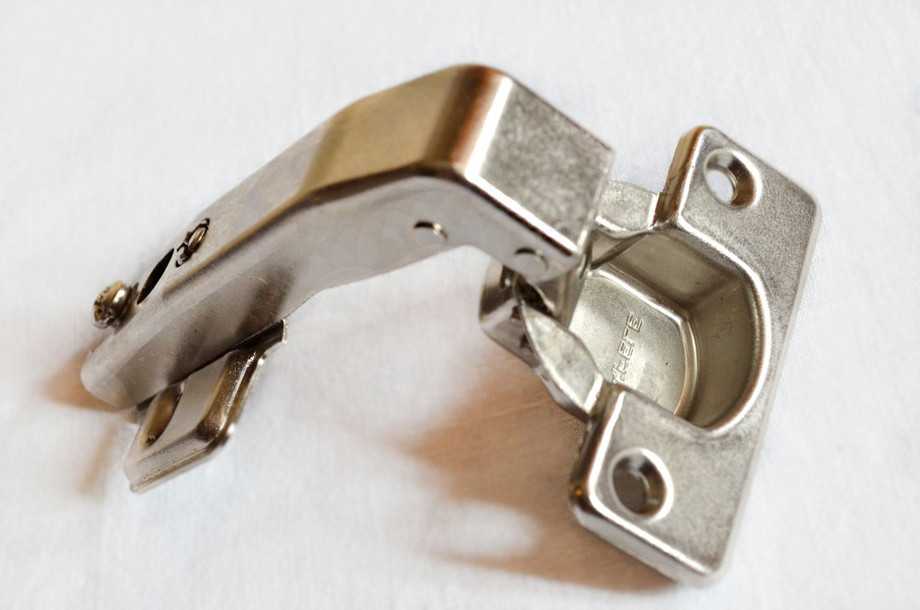

Петли для углового шкафа кухни вы должны ставить там, где требуется навесить дверки под определённым углом к боковине корпуса. Различные модели рассчитаны на углы установки фасада по отношению к боковине корпуса 30, 45, 90, 135 и 180 градусов.

Выбирайте угловую модель петли, пользуясь следующей таблицей:

Какие еще есть виды мебельных петель

Остальные разновидности мебельных навесов используются от случая к случаю, для решения каких-то специфичных задач. Крепятся они саморезами без особых сложностей.

  • Рояльные, карточные петли хороши для крепления подвижных створок, где не нужна регулировка. Например, в раскладываемых столах книжках, откидных столиках и т.д.
  • Штырьевые и пяточковые петли также крепятся за торцы корпуса и фасадов, как и предыдущий тип. Используются, чтобы подчеркнуть некий антикварный вид мебели.

Отдельно можно выделить также:

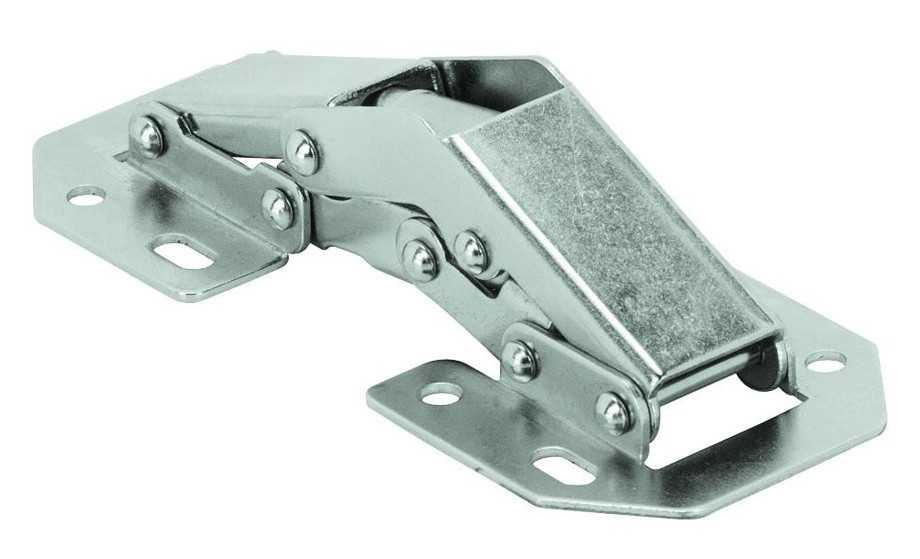

  • Накладные безчашные петли.
  • Врезные шарнирные петли.
  • Пружинные петли.

А также специфичные мебельные петли, используемые не для обычных фасадов из ДСП, МДФ, массива и т.д. Но также подразделяющиеся на те же виды, что и четырехшарнирные, просто отличающиеся внешне в виду своего функционального предназначения:

  • Петли для стеклянных фасадов со сверлением и без сверления.
  • Петли под фасады, собранные из алюминиевой рамки.

Вот, пожалуй, и все основные разновидности петель, которые используются в производстве корпусной мебели и легко можно найти в продаже.

Для дверей шкафа

Многие не знают, какие петли бывают для дверей шкафа. Их большое множество. Каждая из отдельного вида может выполнять свою функцию, которая на нее возлагается. Шкаф – это элемент мебели, который есть в разных жилых и офисных помещениях. Петли – это вспомогательные приспособления, которые в первую очередь обеспечивают подвижность некоторых компонентов конструкции.

Выбору этих изделий следует уделить отдельное внимание, поскольку производители выпускают разные типы петель и каждая модель имеет свое назначение. Данная разновидность изделия создается в соответствии с принятой, европейской стандартизацией. Подбирается для каждого вида мебели индивидуально

На выбор влияют возможность ее эксплуатации, назначения. Устанавливается во внутренней части изделия. На сегодняшний день эта фурнитура производиться из стали, латуни. На нее не имеет воздействие повышенная влажность, не подверженная коррозии, ржавчине. Долговечная в использовании

Подбирается для каждого вида мебели индивидуально. На выбор влияют возможность ее эксплуатации, назначения. Устанавливается во внутренней части изделия. На сегодняшний день эта фурнитура производиться из стали, латуни. На нее не имеет воздействие повышенная влажность, не подверженная коррозии, ржавчине. Долговечная в использовании

Данная разновидность изделия создается в соответствии с принятой, европейской стандартизацией. Подбирается для каждого вида мебели индивидуально. На выбор влияют возможность ее эксплуатации, назначения. Устанавливается во внутренней части изделия. На сегодняшний день эта фурнитура производиться из стали, латуни. На нее не имеет воздействие повышенная влажность, не подверженная коррозии, ржавчине. Долговечная в использовании.

Петли для мебели представляют собой устройство, которым створки дверной конструкции фиксируются к фасаду мебельного блока.

Накладные петли

Этот тип петель является классическим. Используется во многих мебельных изделиях. Обладает такими свойствами:

  • Данный фиксирующий элемент может иметь различную форму, размеры.
  • Выдерживает разные нагрузки.
  • Предназначен для открытия, закрытия дверей различных мебельных гарнитуров.
  • Открывает створки на 90 градусов.
  • Не дает перекашиваться прикрепленным к нему деталям, удерживает их на нужном уровне.

Петли этого типа представляют собой четырехшарнирные механизмы, которые получили большое распространение среди пользователей.

Эта разновидность имеет такое название благодаря способу его установки, а именно накладным типом. Петля состоит чашки, находящейся на планке, которая будет монтироваться к внутренней стенке, крепежной петли, шарнира. Ее установка не требует сверление фасадной поверхности. Это преимущество отличает накладную петлю от других разновидностей, выручает, когда невозможно врезаться в фасад из-за его толщины. Недостаток – имеют тугое крепление. Это не позволяет совершать регулировку в трех положениях.

Обычно они монтируются на шкафах со створками распашного вида.

Петли 90 градусов

Эта петля, довольно распространенная у создателей мебельных фасадов. Название ее больше нарицательное, чем реальное. Она может открывать дверцы под большим углом, чем заявлено. Имеет несколько видов:

  • Внешняя петля 90 °. Не имеет изгиба. Применяется для установки на дверцы, которые при закрывании не будут иметь зазор. В других случаях это расстояние может быть 1мм.
  • Полувнешняя. Имеется средний изгиб. В мебельной индустрии применяется не часто. Его можно увидеть в кухонных гарнитурах, состоявших из двух рядов горизонтальных ящиков. Эта петля крепиться на нижнюю дверцу.
  • Внутренняя. Имеет большой тип изгиба. При открывании двери происходит вынос ее за границу корпуса. Используется для подчеркивания толщины фасадных деталей.

Такие конструкции обеспечивают дверце угол раскрытия 90 градусов.

Петли 180 градусов

Имеет два вида: крокодил и прямая петля. Первый тип имеет сложный подвид чашки, из-за характеристик которой открытие двери происходит в развернутом виде на 180 градусов. Имеет также отличительную форму плечика. Второй вид применим для фальшивых панелей фасад которых прикрепляется к боковине, находящейся на одной плоскости.

Такой вид петель используется на кухонных угловых модулях.

Описание и назначение

Секретерные петли при закрытом положении дверцы становятся незаметными, некоторые из них имеют довольно сложную схему работы и до трёх поворотных осей. Эти приспособления стали неотъемлемой частью распашных конструкций дверок, обеспечивают их четкое открывание, являсь главным несущим элементом створок. Если посмотреть с технической точки зрения, то изделия такого типа представляют собой сочетание шарниров карточного и накладного типа.

Основное отличие секретерных моделей от других аналогичных вариантов — миниатюрные размеры. Они чаще всего используются для дверок, открывающихся в горизонтальном направлении. При монтаже могут как врезаться в поверхность дверцы или основания, а так и просто крепиться на винты.

Данные механизмы функционирования обеспечивают:

  • высокую подвижность полотна двери;
  • надежность крепления створок;
  • длительный период службы.

Изделия имеют свои достоинства:

  • регулируются сразу в трех направлениях без необходимости их предварительного демонтажа;
  • обеспечивают плотное прилегание створки к коробу с одинаковыми зазорами;
  • имеют большой угол распахивания (до 180 градусов).

Виды петель

По способу фиксации двери и устройству петли мебельная фурнитура имеет несколько видов. Для того, чтобы выбрать ту или иную модель, потребуется ознакомиться с применением каждой.

Таблица 1. Разновидности мебельных петель

Накладные и полунакладные

Петли такого типа на четырех шарнирах имеют большую популярность, чаще всего их можно встретить на различных шкафах с дверцами распашного вида. Отличительной особенностью является хорошая прочность, поэтому они без каких-либо проблем устанавливаются на двери как объемных, так и небольших конструкций. Благодаря подобным петлям дверцы будут легко открываться под максимально прямым углом. Они не позволяют им перекашиваться в одну из сторон, поддерживают их в едином положении.

При внешнем осмотре человек без соответствующего опыта не сможет найти в явные отличия в конструкции накладных и полунакладных петель, но все-таки они существуют. Так, если присмотреться к ним внимательно, то можно обнаружить что у полунакладной петли плечевой рычаг имеет больший изгиб. Эта особенность позволяет дверце в открытом виде заслонять только половину торца стенки. В случае с накладными шарнирами торец остается закрытым. Именно поэтому полунакладные шарниры предпочитают использовать лишь для перекрытий, к которым фиксируются дверцы с обеих сторон (в шкафах с тремя створками).

Такие петли имеют вид пластин, выполненных из металла, которые закрепляются друг с другом шарнирами. Обычно их фиксируют, целиком перекрывая один край конструкции двери, поэтому, даже если при внешнем осмотре они выглядят ненадежными, то в реальности это не совсем так. Петли такого вида позволяют надежно удерживать даже крупногабаритную дверцу. Характерное название им было дано по той причине, что подобную фурнитуру традиционно закрепляют с целью фиксации крышки рояля. Их еще принято называть инверсными, потому что они обеспечивают полное открытие двери. Закрепить шарниры подобного типа можно как с внутренней стороны, так и в торце стенки. В современных шкафах такие петли можно встретить крайне редко. В основном, их устанавливали в изделия производства СССР.

Стоит отметить, что инверсными называют, не только петли рояльного типа, но и другие четырехшарнирные. Полное открытие происходит благодаря хорошему изгибу плеча.

Маятниковые и пяточные

Такие мебельные шарниры тоже предполагают возможность раскрытия двери на 180 градусов. По своему строению они напоминают карточные петли. Отличие наблюдается лишь в том, что здесь имеется два механизма на шарнирах, которые фиксируются пластиной, благодаря чему дверь будет открываться без всяких препятствий в каждую сторону. Конечно, в обыденных предметах мебели подобные механизмы можно встретить очень редко.

Пяточные шарниры тоже относят к виду маятниковых. Фиксируются они в углу, сверху и снизу двери. Встретить их можно на небольших дверцах кухонных шкафчиков и на стеклянных изделиях.

Обзор видов

На рынке представлено большое разнообразие этих скрытых петель. Из них наиболее востребована барная, а также модели для секретеров и кухонной мебели.

В зависимости от параметров эксплуатации выделяют такие конструкции:

Универсальные модели можно закреплять как сверху, так и снизу, а остальные модели — только по назначению.

Традиционно скрытые петли делают из нержавеющей стали, латуни либо обычной стали. Самый бюджетный вариант — стальные. Однако нанесённые на них декоративное покрытие быстро стирается. Кроме того, эти изделия чувствительны к влажности. Более практичным вариантом станут изделия из нержавейки. Им не страшны перепады температур и действие влаги, но представлены в продаже только в одной — стальной — расцветке.

Стандартная ширина петли составляет 25-30 мм. В зависимости от той нагрузки, которую они будут испытывать, петли могут быть толще (D40) или тоньше (D15).

Некоторые производители выпускают скрытые петли со специальными противосъемными колпачками.

Ответ высоким требованиям производителей мебели

Производители мебели все время повышают требования к инструменту крепления фасадных элементов. Различные дизайнерские разработки при изготовлении мебели предполагают разные, необычные и нестандартные способы присоединения фасадов к корпусу.

Петли для дверей шкафа, тумбочки и других составляющих мебельного гарнитура или кухни должны обладать высоким запасом прочности, чтобы выдерживать многочисленные рабочие циклы на протяжении всего срока эксплуатации.

Сегодня производители могут предложить разработчикам мебели множество разновидностей мебельных петель, начиная с простой петли-лягушки и заканчивая петлей с доводчиком со сложным продуманным устройством.

Петли для стеклянных дверей

Мебельный дизайн не стоит на одном месте, все чаще мебель изготавливают с цельностеклянными элементами. Еще каких-то 20 лет назад стеклянная конструкция являла собой раздвижные или распашные двери с применением стекла. Рассмотрим, какие виды мебельных петель бывают для стеклянной мебели.

Накладные являются наиболее надежными для стеклянных дверей. Они не только являются отличным решением для распашных конструкций, но и украшают изделие. Чтобы повысить декоративные характеристики, некоторые элементы могут быть хромированными или иметь анодированное покрытие.

В отличие от традиционных накладных, эти виды мебельных петель и их установка позволяют крепить стеклянную створку под разными углами в разных положениях. Часто такие изделия оснащены встроенными доводчиками.

Петли полунакладные дают возможность регулировать положение уже установленной дверцы в трех направлениях. Если бы использовалась накладная петля, это было бы невозможно. Но чтобы установить данный элемент, необходимо сверлить три отверстия. Это сложная операция, практически невыполнимая в домашних условиях.

Внутренние виды петель для стеклянных мебельных дверей устроены более сложно и отличаются по способу монтажа. Изделие состоит из специальной монтажной планки, непосредственно петли, уплотнителей, а также декоративной заглушки.
