Как рассчитать кубатуру круглых лесоматериалов для строительства дома
Помогает решить такие проблемы ГОСТ 2708-75, содержащий таблицы, по которым можно произвести определение объемов круглых лесоматериалов. Определение производится по следующим параметрам этих материалов: по диаметру вершины (наиболее тонкому концу) и длине. Рекомендуется использовать в качестве рабочего диаметра для определения по таблице кубатуры среднеарифметические данные двух измерений диаметра вершины, сделанные перпендикулярно друг к другу, если верхняя торцевая часть сильно отличается от стандартной формы круга.
Расчет кубатуры по формуле
Схема обозначений для расчета кубатуры по формуле.
Если под рукой нет таких таблиц, используется следующая формула расчета объема —
- π = 3,1416;
- r – радиус вершины (в метрах);
- L – длина (в метрах).
Однако указанная методика, позволяющая рассчитать кубатуру бревна, применяется для оцилиндрованных лесоматериалов или таких, у которых сужение от комля к вершине не более чем 0,8 см на 100 см длины. Для таких материалов применяют также усредненный обратный способ определения количества одинаковых лесин в одном кубическом метре круглых лесоматериалов. Способ основан на вычислении кубатуры некоего условного круглого лесоматериала с параметрами: r – 0,1 м и L – 6 м. Объем этого кругляка, количественно равный 0,1884 куб. м, полученный в результате вычисления, дает возможность высчитать, что в одном кубическом метре таких лесин будет содержаться 1/0,1884 = 5,3 шт.
Пример 2. Схема расчета кубатуры бревна.
- π = 3,1416;
- D – диаметр комля (в метрах);
- d – диаметр вершины (в метрах);
- L – длина (в метрах);
- a – коэффициент, учитывающий «сбегание» круглого лесоматериала в зависимости от его размеров.
Таблица значений коэффициента “a”:
Практика показывает, что правильно рассчитать кубатуру несортированных лесин без учета поправочного коэффициента “a” нельзя. Ошибки в количестве, которые происходят при заказе круглых лесоматериалов для строительства дома, как правило, связаны именно с тем, что этот коэффициент не учитывается при расчетах. В настоящее время для подобных расчетов могут применяться и электронные программы-калькуляторы объема древесины разных видов, от версий для ПК до версий для сотовых телефонов и смартфонов. Вычисление объемов в калькуляторе может производиться в соответствии с ГОСТ 2708-75 или ISO 4480-83. Существует также способ приблизительной оценки кубатуры леса-кругляка, который применяется для несортированных лесин, сложенных в штабель. Суть его в том, что по размерам штабеля (длине, ширине, высоте) определяют его кубатуру. Затем, учитывая пространство между лесинами и неравномерность в их длине, корректируют итоговый результат. Этот способ может применяться при оперативной оценке объемов партии лесоматериалов, выставленных на продажу, или строительных запасов, приготовленных к использованию.
В итоге можно сделать вывод, что рассчитать кубатуру бревна гораздо проще для сортированных и оцилиндрованных лесин, которые к тому же, особенно последние, весьма привлекательны при строительстве красивого бревенчатого дома. Правильно рассчитанное количество необходимых материалов – это основа для точно составленной сметы на строительство и, соответственно, решение в полном объеме необходимого финансирования планируемых работ.
http://masterbrusa.ru
Объем сруба -это объем,который будет занимать материал сруба: бревна.
Эта цифра необходима для того,чтобы заказать сруб и иметь возможность проконтролировать расчет стоимости заказа.
Естественно,что вы уже определились с планировкой бани и нарисовали план .
Обычно размеры бани определяются по наружным граням,чтобы знать общие размеры вместе со стенами,чтобы не получилось так,что из-за неучтенной вами толщины стен и выступов бревен,ваш,уже готовый, сруб не вписался в размеры участка,отведенного для него. Всякое бывает..От ошибок никто не застрахован.
Когда вы заказываете сруб,то объем сруба рассчитывает фирма по тем размерам,которые вы им заказываете.В зависимости от величины объема сруба рассчитывается стоимость рубки сруба. Все данные прописываются в договор заказа(подряда).
Расчет сруба из бревен
Можно пойти другим путем и сделать расчет сруба из бревен,сосчитав сначала количество бревен,затем объем каждого бревна,в результате найдем общий объем сруба, умножив количество бревен на объем одного бревна.
Это более долгий путь,потому что при разной ширине сторон сруба в ассортименте для рубки сруба должны быть бревна разной длины.
Такая раскладка бревенчатого материала называется подбревенкой.
Этот метод подсчета объема сруба хорош для самостоятельной рубки сруба,когда вы покупаете только бревна,а сборку их в сруб производите своими руками.
Как мы ранее определили, для сруба размерами 3 х4 м понадобится два типоразмера бревен при рубке в чашу:
- бревна длиной 4.5м
- бревна длиной 3,5м
По высоте нужно 12 штук бревен,следовательно на данный сруб понадобится бревен длиной 4,5м и 3,5м -по 24шт каждой длины.
Объем отдельно взятого бревна конкретного типоразмера (у нас в примере формулы для бревен соответственно длиной 3,5м и 4,5м) НУЖНО посчитать вручную по формуле вычисления объема цилиндра через произведение площади окружности и длины:
3,14*0,12*0,12*3,5=0,158256 м3
3,14*0,12*0,12*4,5=0,203472 м3
В чем подвох на этом уровне расчетов? Дело в том,что фирмы пользуются готовыми таблицами подсчета объемов по ГОСТ 2708-75 «Лесоматериалы круглые.Таблицы объемов».
Потому и пользуются данными таблицами,что объемы в них значительно завышены. Так,например,объем бревна Д=24см длиной 3,5м равен 0,184 м3, а длиной 4,5м-0,24 м3. Это больше тех цифр,которые мы выше вычислили: 0,158256м3 и 0,203472м3
Вроде бы,завышение объема отдельно взятого бревна небольшое. Но,для нашего примера сруба в денежном выражении «запасы» выливаются в цифру 1.495 м3, что соответствует почти 13 тысячам .
Если хотите убедиться и проверить свои расчеты,то рекомендую калькулятор расчета сруба на сайте -http://www.zhitov.ru/round_logs/
Обратите внимание на подсчитанный объем: 8,69 м3 при тех же размерах заданного в расчет сруба. И снова цифра получилась совсем другая.У каждой программы свои алгоритмы расчетов. Итак,чтобы заказать сруб по соразмерной цене,не подарив фирме от 15 до 40 тысяч рублей в качестве бонуса за неправильно подсчитанные объемы, вы должны проверить следующие расчеты в договоре заказа сруба:
Итак,чтобы заказать сруб по соразмерной цене,не подарив фирме от 15 до 40 тысяч рублей в качестве бонуса за неправильно подсчитанные объемы, вы должны проверить следующие расчеты в договоре заказа сруба:
- проверить расчет объема сруба самостоятельно,исходя из размеров сторон и с учетом выборки пазов. Потому что вы заказываете сруб,а не отдельные бревна и, в стоимость сруба уже входит заработная плата и стоимость исходного материала.
- рассчитать объем пиломатериалов,исходя из количества и объема каждого бревна.Даже,если исполнитель скажет,что бревна могут быть большего диаметра и они закладывают на это запас. На это вы ему можете ответить: «Да. У бревна есть еще комель и верхушка,но заявленный диаметр-это 24см,а остальное вас не касается».
Вы можете сказать,что цена сруба-вещь договорная. Фирма говорит свою сумму стоимости,а право каждого заказчика соглашаться или не соглашаться на эту сумму.
Да,вы правы. Тем более,не стесняйтесь подсчитать свои личные денежные затраты и, указать на ошибки в расчетах фирме, которой собираетесь поручить исполнение заказа.
Поверьте,сработает эффект неожиданности. Именно при договорных отношениях, можно и НУЖНО торговаться.
Обычно, заказчик совсем не проверяет расчеты фирмы и подписывает договор не глядя. Это неправильно. Необходимо всегда проверять все пункты договора:
- расчеты
- стоимость
- сроки исполнения
- санкции договора,в которых может содержаться юридически невыгодные для вас формулировки
Оцилиндрованные бревна — идеальный материал для строительства бани или загородного дома. Такие изделия отличает экологичность и безопасность, привлекательный внешний вид и быстрый монтаж, легкость в установке и обработке. За счет специальной технологии изготовления бревна обретают идеально ровную цилиндрическую форму и гладкую поверхность, одинаковые диаметры и размеры.
Благодаря этим параметрам изделия укладываются вплотную, что исключает появление трещи в срубе. Кроме того, возведение дома или бани происходит легко и оперативно. Бревенчатое строение будет выглядеть изящно и аккуратно.
Сколько в 1 кубе досок: специальные таблицы
Чтобы вычислить, какое именно число досок определенной ширины, длины в 1 кубометре, применяются разнообразные таблицы. Далее указаны несколько таких специализированных таблиц, где указана кубатура распространенных и востребованных на сегодняшний день типов этого материала. Рассчитать объем различных досок, имеющих различные размеры, к примеру, материала для возведения забора на своем участке, имеется возможность самостоятельно, используя имеющуюся формулу, которая представлена выше.
Таблица количества обрезной доски в 1 кубометре
| Размер доски | Объем 1-й доски (м 3) | Количество досок в 1м 3 (шт.) | Количество метров квадратных в 1м 2 |
|---|---|---|---|
| Двадцатка | |||
| Доска 20х100х6000 | 0,012 м 3 | 83 шт. | 50 м 2 |
| Доска 20х120х6000 | 0,0144 м 3 | 69 шт. | 50 м 2 |
| Доска 20х150х6000 | 0,018 м 3 | 55 шт. | 50 м 2 |
| Доска 20х180х6000 | 0,0216 м 3 | 46 шт. | 50 м 2 |
| Доска 20х200х6000 | 0,024 м 3 | 41 шт. | 50 м 2 |
| Доска 20х250х6000 | 0,03 м 3 | 33 шт. | 50 м 2 |
| Двадцатьпятка | |||
| Доска 25х100х6000 | 0,015 м 3 | 67 шт. | 40 м 2 |
| Доска 25х120х6000 | 0,018 м 3 | 55 шт. | 40 м 2 |
| Доска 25х150х6000 | 0,0225 м 3 | 44 шт. | 40 м 2 |
| Доска 25х180х6000 | 0,027 м 3 | 37 шт. | 40 м 2 |
| Доска 25х200х6000 | 0,03 м 3 | 33 шт. | 40 м 2 |
| Доска 25х250х6000 | 0,0375 м 3 | 26 шт. | 40 м 2 |
| Тридцатка | |||
| Доска 30х100х6000 | 0,018 м 3 | 55 шт. | 33 м 2 |
| Доска 30х120х6000 | 0,0216 м 3 | 46 шт. | 33 м 2 |
| Доска 30х150х6000 | 0,027 м 3 | 37 шт. | 33 м 2 |
| Доска 30х180х6000 | 0,0324 м 3 | 30 шт. | 33 м 2 |
| Доска 30х200х6000 | 0,036 м 3 | 27 шт. | 33 м 2 |
| Доска 30х250х6000 | 0,045 м 3 | 22 шт. | 33 м 2 |
| Тридцатидвушка | |||
| Доска 32х100х6000 | 0,0192 м 3 | 52 шт. | 31 м 2 |
| Доска 32х120х6000 | 0,023 м 3 | 43 шт. | 31 м 2 |
| Доска 32х150х6000 | 0,0288 м 3 | 34 шт. | 31 м 2 |
| Доска 32х180х6000 | 0,0346 м 3 | 28 шт. | 31 м 2 |
| Доска 32х200х6000 | 0,0384 м 3 | 26 шт. | 31 м 2 |
| Доска 32х250х6000 | 0,048 м 3 | 20 шт. | 31 м 2 |
| Сороковка | |||
| Доска 40х100х6000 | 0,024 м 3 | 41 шт. | 25 м 2 |
| Доска 40х120х6000 | 0,0288 м 3 | 34 шт. | 25 м 2 |
| Доска 40х150х6000 | 0,036 м 3 | 27 шт. | 25 м 2 |
| Доска 40х180х6000 | 0,0432 м 3 | 23 шт. | 25 м 2 |
| Доска 40х200х6000 | 0,048 м 3 | 20 шт. | 25 м 2 |
| Доска 40х250х6000 | 0,06 м 3 | 16 шт. | 25 м 2 |
| Пятидесятка | |||
| Доска 50х100х6000 | 0,03 м 3 | 33 шт. | 20 м 2 |
| Доска 50х120х6000 | 0,036 м 3 | 27 шт. | 20 м 2 |
| Доска 50х150х6000 | 0,045 м 3 | 22 шт. | 20 м 2 |
| Доска 50х180х6000 | 0,054 м 3 | 18 шт. | 20 м 2 |
| Доска 50х200х6000 | 0,06 м 3 | 16 шт. | 20 м 2 |
| Доска 50х250х6000 | 0,075 м 3 | 13 шт. | 20 м 2 |
Таблица количества бруса в 1 кубометре
| Размер бруса | Объем 1-й штуки (м³) | Количество бруса в 1м³ (шт.) |
|---|---|---|
| 100×100×6000 | 0,06 м 3 | 16 шт. |
| 100×150×6000 | 0,09 м 3 | 11 шт. |
| 150×150×6000 | 0,135 м 3 | 7 шт. |
| 100×180×6000 | 0,108 м 3 | 9 шт. |
| 150×180×6000 | 0,162 м 3 | 6 шт. |
| 180×180×6000 | 0,1944 м 3 | 5 шт. |
| 100×200×6000 | 0,12 м 3 | 8 шт. |
| 150×200×6000 | 0,18 м 3 | 5,5 шт. |
| 180×200×6000 | 0,216 м 3 | 4,5 шт. |
| 200×200×6000 | 0,24 м 3 | 4 шт. |
| 250×200×6000 | 0,3 м 3 | 3 шт. |
Расчет количества венцов в зависимости от заданной высоты сруба.
Для расчета нужного количества венцов необходимо знать рабочую высоту оцилиндрованного бревна. Рабочая высота бревна напрямую зависит от ширины паза. Ниже мы приводим таблицу для стандартного паза.
Таблица рабочей высоты бревен (Н оцб):
| Диаметр бревна | ширина паза | Рабочая высота бревна |
| 180 | 90 | 156 |
| 200 | 100 | 173 |
| 220 | 110 | 191 |
| 240 | 120 | 208 |
| 260 | 130 | 225 |
Разделив заданную высоту сруба на рабочую высоту бревна, мы получим количество необходимых венцов.
Считаем:
3000мм/191мм=15,71 — следовательно, для заданной высоты нам необходимо 16 венцов.
Исходя из чертежа сруба, высчитываем количество погонных метров одного венца (учитывая выступы — зауголки)
В данном примере длина одного венца составляет 9+9+6+6+6=42 м.п. Следовательно, всего погонных метров в этом срубе 42х16=672. Далее нужно учесть и прибавить половинки первого венца (нулевой венец) — они необходимы для смещения рядности в венцах. Половинок у нас получилось 3х6=18 погонных метров. Так как из одного целого бревна получается 2 половинки, делим 18 на 2 и получаем 9 м.п. бревен в половинках. Итак, у нас получилось 681 п.м., но это без учета проемов. За минусом погонных метров в проемах получается 546 м.п.
Итого в данном срубе получилось 20,75 м3 чистого объема ОЦБ. И последнее что нужно учесть при расчете сруба — это неликвидные обрезки и потери при распиловке деталей домокомплекта.
Они могут составить от 3 до 7 процентов. Соответственно, зачетная кубатура данного сруба составит примерно 22 м3.
При стоимости одного кубического метра оцилиндрованного бревна в домокомплекте 8 500 рублей, цена этого сруба составит 187 000 рублей.
Надеемся, данная статья будет полезна Вам в Ваших расчетах! Удачи Вам в Ваших начинаниях!
Мы всегда рады оказать помощь нашим клиентам.Если вы незнаете как расчитать м3 сруба,то данный раздел для вас.
После того,как вы определились с выбором сруба,у вас возникает вопрос о цене.Мы выкладываем стоимость за м3.Лиственница-14000р за м3,сосна 12000р за м3.A какая стоимость сруба?
Рассмотрим пример расчета:
Берем для примера сруб 6*6,бревно в срубе 28
считаем размер по периметру нашего сруба:четыре стены по 6 м плюс выпуск1м(2*0,5м) на каждой стене-получаем 24м плюс 4м=28погонных метров.
Теперь складываем внутренние стены 3м+3м+2м(4выпуска по 0,5м)=8м.п
Полученый результат сложим с периметром,получим36 м.п
Высота нашего сруба 2,8м
для выхода на нужную высоту нам необходимо 10 венцов.умножаем на36=360м.п строевого леса в срубе.При рубке сруба используются шестиметровые бревна,по-этому 360 мы делим на 6,получаем 60.это колличество необходимых нам 6-метровых бревен.
Способы вычисления объема
Есть несколько способов ориентировочного подсчета кубатуры оцилиндрованных бревен. Для этого нужны геометрические размеры здания и математические формулы. Замеряют габариты строительных материалов рулеткой, а размеры дома принимают по плану (проекту).
Строители, продавцы и застройщики используют несколько методов, чтобы посчитать кубатуру бревна:
- бытовой способ;
- при помощи специальных таблиц;
- с подстановкой данных в формулы;
- с использованием онлайн-калькулятора.
Бытовой
Нужен, чтобы узнать общую стоимость материала на возведение дома. Учитывают, что толстые бревна стоят дороже в общей кубатуре, но такое строение не потребует дополнительно теплоизоляции. В строениях из камня, бетона определяют общий объем стен, а в бревенчатых срубах — количество кругляка.
Порядок расчета:
- принимают диаметр пиломатериалов, обычно берут 26 см;
- определяют высоту сруба, чаще величина составляет на один этаж 2,4 – 3,0 метра;
- рассчитывают количество бревен на каждую стену, затем показатели складывают;
- находят аналогично число бревен для внутренних стен.
Далее требуется найти объем одного элемента, затем полученное значение умножают на количество для всего дома. Так находят общий объем леса для закупки.
С помощью табличных данных
Представляет собой упрощенный способ, т. к. половину расчетов не придется делать. Используют готовые таблицы, в которых указаны данные по кубатуре различных бревенчатых элементов. Отдельные реестры есть для оцилиндрованных, рубленных, необрезных материалов.

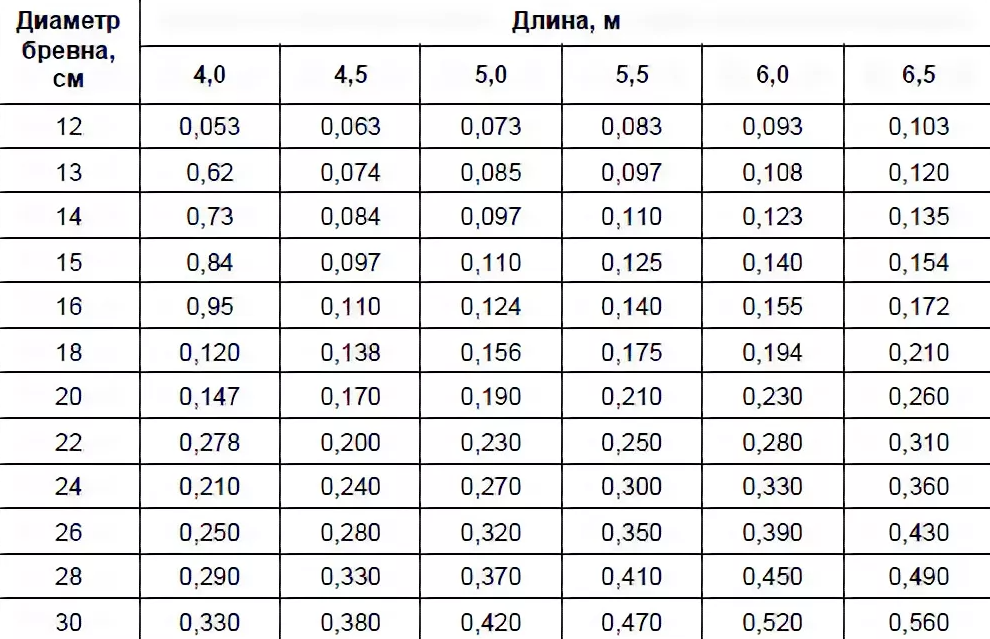

Кубатура оцилиндрованного бревна:
По формулам
Иногда для расчета используют проверенные формулы. По одной из таких находят площадь сечения S = πr², где:
- π — стандартное число, равное 3,14;
- r — радиус бревна, возведенный в квадрат.
Для примера берут стандартное круглое бревно диаметром 240 мм, подставляют значения в формулу: 3,14 · (0,12 м)2 = 0,0452 м². Полученное значение нужно умножить на длину бревна в составе стены с учетом выпусков на пересечение. Такую длину, например, принимают 6 м.
Умножают: 0,0452 м² · 6 м = 0,27 м³. Чтобы узнать общий объем бревна на все строение, умножают 0,27 м³ на количество элементов в срубе. Например, их получилось 50 штук, поэтому 0,27 м³ · 50 шт. = 13,5 м³.
С помощью калькулятора
Такие способы расчета есть на многих сайтах строительных фирм, которые занимаются продажей леса или возведением бревенчатых срубов. Есть предложения, разработанные в виде типового проекта, где можно рассчитать количество материала, изменить толщину стен.
Порядок работы с онлайн-калькулятором:
- для начала в соответствующие графы или окна вводят общие габариты строения (наружные стены) и радиус кругляка;
- при устройстве стен в «чашу» или в «лапу» к длине элемента добавляют 0,5 м для точного расчета, при сборке способом в «полукрюк» ничего не приплюсовывают;
- процедуру ввода параметров повторяют для внутренних перегородок и стен, учитывая, что сечение для этих конструктивов уже другое.
После нажатия кнопки для расчета появляются данные о количестве требуемого леса.
Пример
Пример касается расчета с помощью таблиц. Определяют длину наружных стен, учитывают стыкование бревен. По высоте принимают количество кругляка, чтобы выйти на нужный уровень под кровлю. Не забывают про фронтоны. Далее определяются с размером поперечного диаметра пиломатериала. Получается 60 бревен длиной 6 м, диаметром 220 мм.
Порядок определения:
- значение диаметра находят в таблице, и напротив отслеживают значение объема для диаметра 220 мм, полученная величина равняется 0,0466 м³;
- умножают 0,0466 м³ на 6 м, получают объем всего бревна: 0,0466 · 6 = 0,28 м³;
- перемножают кубатуру элемента на общее их число: 0,28 м³ · 60 шт. = 16,8 м³.
Как посчитать объем одного бревна
Применяют формулу для нахождения площади сечения через диаметр S = (d² : 4) · π, где:
- S — площадь сечения;
- d² — диаметр в квадрате;
- π — постоянное число, равное 3,14.
После нахождения площади полученный результат умножают на длину элемента, получают его объем.
Иногда кубатуру бревна нужно знать, чтобы рассчитать, сколько элементов таких изделий получается в одном кубе. Для этого 1 кубометр делят на объем одного бревна. Например, 1: 0,28 м³, получают, что в кубическом метре их содержится 3,57 штуки (диаметр 220 мм, длина 6 м).
