Как сделать своими руками приспособление для кладки облицовочного кирпича

Свойства, размеры и виды кирпича, используемого для облицовки

Материал, используемый для облицовки

Для украшения интерьера или фасада нужно уделить большое внимание тому, как класть облицовочный кирпич. Если сравнить, например, с рабочим полнотелым кирпичом, то он должен иметь качественно выполненную лицевую сторону разнообразных оттенков и цветов. Помимо часто встречающихся стандартных цветов (жёлтый и красный) можно выбрать кирпич и других цветов

Лицевая часть бывает гладкой или декоративной

Помимо часто встречающихся стандартных цветов (жёлтый и красный) можно выбрать кирпич и других цветов. Лицевая часть бывает гладкой или декоративной.

Но основное отличие материала для облицовки от простого – идеальные размеры, торцы и прямые углы. Лицевая сторона не должна иметь разнообразных сколов и деформаций.

Главные допущения в отклонении размеров, в мм:

  • по длине – 4.4;
  • по толщине – 2.3;
  • по ширине – 3.3.

Существует простой и клинкерный кирпич для облицовки, его различают также по долговечности и качеству. У простого водопоглощение намного выше, что обусловлено большим числом пор. Часто используют двойной силикатный кирпич М 150.

Основные размеры облицовочного (декоративного) кирпича, мм:

  • обыкновенного – 250 Х 120 Х 65;
  • узкого – 250 Х 60 Х 65;
  • утолщённого – 250 Х 120 Х 88; 250 Х 107 Х 65; 230 Х 107 Х 65.

Покупаем или изготавливаем инструменты для кладки кирпича

Проще всего приобрести инструмент в магазине. Одним из профессиональных приспособлений является bricky. Можно считать, что это шаблон для каменщика-новичка, в результате получается аккуратная стенка, но скорость действий не устраивает профессионала.

Для разных видов кладки и размеров кирпича выпускаются различные модификации шаблона. В настоящее время его изготавливают из пластика, но можно самостоятельно сделать из деревянных или металлических планок. Хорошим вариантом будет брик, состоящий из раздвижных планок, который подойдет для различных конструкций стен и кирпичных блоков.

Чертеж шаблона brickyИсточник 100uslug.com

Кондуктор для получения ровной кладки

Это устройство для кладки кирпича включает прямоугольную рамку из прочного пластика, она имеет отверстия и выступы для удобства работы. Рамку устанавливаем на уложенный ряд, внутрь набрасываем раствор, с боков удаляем потеки. В итоге получаем прослойку одной толщины, на которую располагаем кирпич и легонько прижимаем. Такое же приспособление меньшего размера используем для соединения торцевых поверхностей элементов.

Набор «Сам себе каменщик-2»

Приспособление помогает уложить слой кладочной смеси одинаковой толщины в кирпичном ряду, с его помощью получаем качественную, аккуратную кладку, экономим раствор, увеличиваем производительность труда каменщика. Набор шаблонов подходит для возведения конструкции в полкирпича и более, кладки кирпичных столбиков и колонн, выполнения лицевой отделки. Используется для работы со стандартными кирпичными элементами, размером 250х120х65 и двойными 250х120х88 мм.

Набор для кладки кирпича «Сам себе каменщик-2»Источник plastsmart.ru

Набор включает:

  • горизонтальный шаблон, длиной 70 см для раскладки раствора на горизонтальную поверхность, оснащен двумя уровнями и градуировкой в мм;
  • горизонтальный шаблон в 40 см, используется местах ограниченной длины;
  • вертикальный шаблон для обычного кирпича;
  • вертикальный шаблон для кладки полуторного кирпича;
  • опоры для установки горизонтального шаблона 70 см в количестве 8 штук;
  • планки, необходимые для кладки столбов в количестве 2 штук.

Все комплектующие уложены в коробку и снабжены инструкцией.

Устройства для дозирования связующей смеси

Устройства-дозаторы позволяют избежать перерасхода кладочного раствора при устройстве кирпичных сооружений. Используем следующие конструкции:

  1. Кювета, помогает отмерить необходимое количество раствора в выбранной области и получить красивый шов нужной формы. Это простая емкость со стенками без дна.
  2. Порядовка-дозатор. Емкость с разметочным механизмом, регулируемой длиной. Крепится к раме кондуктора с помощью винтовых опорных зажимов.
  3. Комплексный дозатор.

Порядовка-дозаторИсточник nagdak.ru

Инструменты контрольно-измерительные

Это устройства для контроля: толщины шва и таких геометрических показателей, как горизонтальное и вертикальное положение стены.

  • Отвес – грузик весом 200-300 граммов, имеющий форму конуса, который крепится к прочной не растягиваемой нити. Опущенный вниз он показывает отклонение кирпичной кладки от вертикали.
  • Строительный уровень требуется для обеспечения горизонтальности и вертикальности каждого ряда кирпича. Это плоская продолговатая планка, посередине в нее запаяна капсула с пузырьком воздуха. По расположению пузырька (он должен находиться по центру капсулы), определяют отклонение поверхности от заданного положения. Профессиональные строители используют лазерные уровни, что значительно упрощает работу.
  • Причалка для кладки кирпича – это шнурок, натягиваемый вдоль ряда, он показывает линию, за которую заступать нельзя, чтобы не искривить поверхность возводимой стены.

Установка порядовкиИсточник yandex.net

Для того, чтобы выполнить горизонтальные швы одинаковой толщины и обеспечить горизонтальность кирпичного ряда, используем порядовки. Их роль выполняют прямоугольные уголки, установленные в углах кладки. Устанавливают их строго вертикально и фиксируют скобами. На порядовке указывают деления, между которыми расстояние 77 мм для одинарного кирпича и 100 мм для утолщенного. Порядовки удобно применять вместе с причалками.

Контрольно-измерительные приспособления

Постоянный контроль качества кладочных работ – залог получения ровной и прочной стены. Ведь от качества кладки зависит не только эстетический вид конструкции, но и её прочностные характеристики. Поэтому в процессе работы используется ряд контрольно-измерительных инструментов.

Строительный уровень

Линейный строительный уровень представляет собой конструкцию, схожую с правилом. В него встроены ампулы со специальным спиртовым раствором (чтобы не менял своих физических свойств в зависимости от температуры). Ампулы заполнены не полностью, и в них перемещается пузырек воздуха.

При установке на поверхность, под действием гравитации и разности в плотности воздуха и раствора в ампуле, пузырьки в ампулах стремятся занять определенное положение. Соответствие плоскости горизонтали показывает расположение пузырьков. Уровень при кладке кирпича используется для проверки продольной горизонтальности ряда и поперечной – отдельного блока.

Применение водного уровня (прозрачный полимерный шланг небольшого сечения с колбами на концах) оправдано после окончания работ по кладке для проверки горизонтальности конструкции. Длина уровня позволяет сравнивать высоту точек, значительно удаленных друг от друга.

Отвес

Гравитация – универсальное мерило вертикальных плоскостей. Инструмент представляет собой металлическое грузило в форме конуса или пули, снабженное шнуром необходимой длины

Важно, чтобы шнур не был эластичным, иначе будет сложно проводить контроль

Для измерений отвес крепится свободным концом шнура над контролируемой плоскостью или ребром, а затем свободно провисает. Нить будет строго вертикальна и покажет все отклонения. Вес используемого груза зависит от высоты контролируемого объекта. Если она не превышает 3 метров, то 400 грамм, в противном случае – 600 и более.

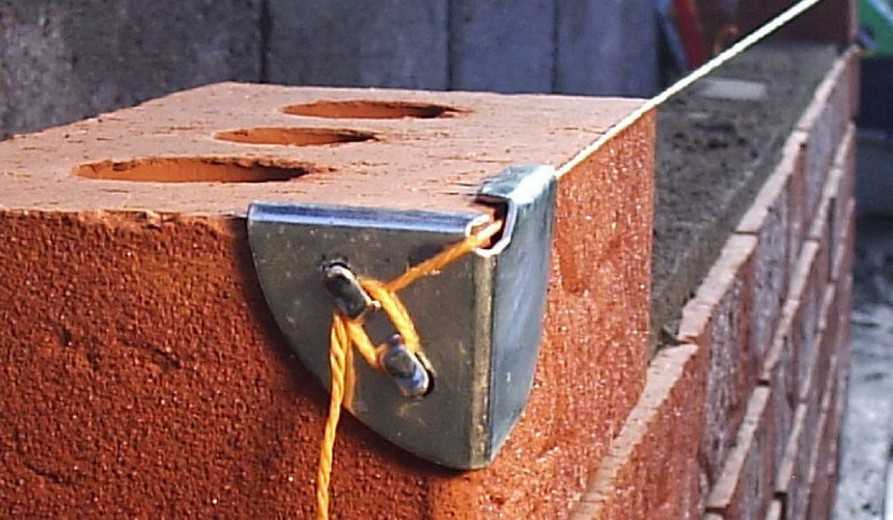

Причалка

Причалкой называется шнур, протянутый вдоль верхних наружных граней крайних блоков ряда. Это приспособление помогает соблюдать линейность расположения блоков в ряду. Представляет собой плотный неэластичный шнур, закрепленный на крайних блоках ряда.

Концепция настолько проста, что допускает сотни способов воплощения. В частности, простую причалку для кладки кирпича своими руками можно сделать из двух планок, четырех гвоздей и шнура. Или согнуть нужные конструкции в форме полых трехсторонних пирамид из листового материала. Подходящие варианты находятся и в продаже.

Шаблон-порядовка

Порядовка представляет собой линейку с ценой делений, соответствующей ширине или высоте ряда блоков со слоем раствора. Они бывают вертикальными и горизонтальными, могут оснащаться механизмами для фиксации.

В простейшем исполнении порядовка – это размеченная вручную планка, прикрепленная к возводимой стене при помощи струбцин. Точность такого инструмента может быть сомнительной, но наличие ориентира лучше, чем его отсутствие. Кроме того, в углах порядовок часто устраиваются отверстия для крепления причалок.

В качестве дополнительных контрольно-измерительных устройств могут быть использованы угольник и правило.

Укладка кирпича с последующей отделкой зазоров

Характеристика расшивки швов

Для начала необходимо разобраться, что такое расшивка. Это приспособление для формирования красивого лицевого шва и контроля за толщиной зазора между соседними элементами кирпичного строения. Обычно этот шаблон выпускается длиной около половины или немного больше размера самого кирпичика.

Раньше каменщики чаще всего для облагораживания швов кладки использовали расшивки, изготовленные из разрезанной по длине трубки. Сегодня более популярным стало применение плоских приспособлений, делающих стыки более аккуратными.

Для заполнения зазоров на старой кладке используется однородный, эластичный состав, изготовленный из цемента, извести и речного песка в пропорции 1:1:6. Для разведения смеси применяется вода в таком количестве, чтобы показатель влажности раствора не превышал 15%. По консистенции он должен быть похож на пластичное тесто. Чтобы качественно размешать смесь, применяют миксер с установленной лопаткой-веселкой.

Что нужно иметь перед началом работы

Мы уже выяснили, что кирпичная кладка в полкирпича имеет толщину 120 мм, это ширина стандартного кирпича, имеющего размеры 250х120х65 мм. Чем длиннее и выше стена, тем она менее устойчива, и тем важнее придать ей дополнительную прочность и надежность.

Поэтому, при возведении перегородок, кроме самого кирпича и раствора, нужно иметь под рукой некоторые дополнительные материалы и инструменты.

Инструменты для устройства кирпичной кладки

Перед началом работы нужно приобрести необходимый инструмент. Отсутствие какого-либо предмета из перечисленных ниже, может сильно осложнить работу и заметно повлиять на качество кладки.

Инструменты, используемые для кирпичной кладки

Это:

  • Кирка нужна для раскалывания кирпича, если необходимо применить половинку или четвертинку. Острые концы ударной части разбивают кирпич ровно, без сколов и зазубрин.
  • Мастерок или кельма используются для укладки раствора и снятия его излишков. Не нужно иметь все представленные виды, но угловой или круглый мастерок должен быть обязательно.
  • Киянка нужна для выравнивания кирпича в ряду по вертикали или горизонтали. Ударная часть из резины или дерева сажает кирпич на место, не травмируя его.
  • Расшивка служит для придания наружным швам облицовки ровной, выпуклой или вогнутой формы.
  • Уровень осуществляет контроль над горизонтальностью рядов.
  • Отвес контролирует вертикальность кладки.
  • Угольником проверяют градус разворота углов.
  • Еще сюда нужно отнести такой инструмент, как осевая нить, по ней сверяют укладку каждого кирпича. Осевкой могут служить: тонкая проволока, леска или бечевка — главное, чтобы нить не растягивалась и не провисала.

Армирование кирпичной кладки

Армирование кладки

Перед тем, как самому выполнить кирпичную кладку, необходимо приобрести материалы для ее армирования. Без применения арматуры прочность стены заметно снижается, особенно это касается длинных стен и углов.

Для усиления кладки применяют следующие виды армирования:

Сетка прямая.

Армирующая сетка

Выпускается с различной шириной и размером ячеек, из металлической проволоки толщиной от 3 до 5 мм. Такой диаметр отлично ложится в раствор между рядами, и толщина шва в кирпичной кладке не увеличивается. Сетку можно легко разрезать на нужную длину и ширину.

Сетка рулонная.

Кладочная металлическая сетка в рулонах

Здесь также ширина и размер ячеек могут варьироваться, но рулон позволяет экономить на длине. Если при использовании прямой сетки часто остаются обрезки, то в этом случае можно отрезать именно столько, сколько нужно.

Сетка кладочная полимерная.

Полимерная сетка для кладки

Сетка из полимера имеет ряд преимуществ перед стальными аналогами. Она намного легче, не ржавеет, обладает низкой теплопроводностью.

Это значит, что в кладке исключаются «мостики холода». По прочности, после схватывания раствора, полимер почти не уступает металлическим сеткам. Кроме того, отрезать нужную ширину или длину можно обычными ножницами.

Благодаря гибкости, ее очень удобно укладывать между вертикальными рядами и на углах. Но, если металлическую сетку рекомендуется вставлять через каждые 4–5 рядов, то полимерную нужно класть чаще. Так что, более низкая цена особой роли не сыграет.

Отдельные стержни.

Металлическая проволока для кладки

Кроме сеток, армирование кладки можно делать отдельными стержнями, из проволоки диаметром 3–6 мм. Их укладывают в 1–2 ряда в середине кладки, укрепляя вертикальные и горизонтальные ряды. Перехлест концов проволоки на стыке, делают не менее 15 диаметров (для арматуры толщиной 5 мм, перехлест составит 75 мм).

Выпускается такая проволока обычно в бухтах по 200 кг и больше. В магазине можно купить часть бухты или нарезать по заказу на стержни нужной длины.

Гибкие связи.

Гибкие связи

Армирующие материалы для выполнения кирпичной кладки, упрочняют непосредственно стены. Но если вы делаете облицовку здания уже после завершения основной кладки, то ее нужно как-то связать с главным строением во избежание деформации и возможного обрушения.

В этом случае, используют гибкие связи, которые состоят из стержня (металлического или композитного) длиной от 180 до 350 мм. Один конец арматуры крепится в основной стене, а второй закладывается в облицовочную кладку. Для лучшего сцепления с раствором, он покрыт насечками или песчаным напылением.

Эти способы надежно крепят лицевой кирпич к стенам, а диаметр связей не увеличивает толщину шва. Кроме того, композитная арматура не проводит тепло, а значит — сокращаются теплопотери дома.

Необходимый дополнительный инструментарий

Вспомогательные приспособления понадобятся, если требуется создать шов нетипичной формы. Сделать такую линию при помощи одних расшивок не получится. Точный набор инструмента определяется техническим состоянием кирпичной стены, но самый массовый комплект будет состоять из таких помощников:

  • молоток;
  • бетономешалка;
  • зубило;
  • электрическая дрель;

  • треугольная кельма;
  • малярная кисть с мягким ворсом (либо валик);
  • крацовка;
  • щётка с жёстким стальным ворсом.

Зубило, по которому бьют осторожно молотком, поможет вычистить старый раствор из швов. Если такого инструмента нет, можно заменить его перфоратором

Изготовление затирки чаще всего требует дрели и миксерной насадки. Такой компонент позволяет облегчить перемешивание раствора.

Бетономешалка не особо нужна, если масштаб работ невелик. Кельма помогает как при удалении избытков смеси, так и при её нанесении. Очистка стен проводится, когда уже завершена сама расшивка и затирка. Чтобы смочить полосы, часто используют флейцевую кисть. В качестве подпора инструмента применяют деревянную рейку длиной 1 метр. Резервуар, где готовится затирка, должен быть больше в глубину, чем в ширину — в противном случае раствор очень быстро схватится.

Кладка в полкирпича

При кладке в полкирпича самый важный и ответственный момент — правильно выложить первый ряд.

Что такое кладка в полкирпича

Кладка в полкирпича, считается самой простой в строительстве. Применяют её при облицовке зданий, возведении внутренних стен, при строительстве сараев, беседок, заборов и так далее.

При этом методе кирпичи укладываются лентой в ряд, на раствор, соприкасаясь тычковой стороной. Лицевая сторона стен состоит только из ложковой части. Поэтому, толщина стен равна ширине самого кирпича, а именно ста двадцати миллиметрам.

Каждый последующий ряд выкладывается со сдвигом в полкирпича. В результате чего, середина верхнего кирпича совпадает с соединением кирпичей предыдущего ряда. Таким образом происходит прочная связка кирпичных рядов.

Инструменты каменщика

Естественно, что для того, чтобы красиво выложить стену в полкирпича, нужно подготовиться. В первую очередь, проверить наличие необходимых инструментов для работы.

Вам понадобится:

  • Бетономешалка;
  • Ведро для раствора;
  • Лопата для раствора;
  • Мастерок;
  • Резиновый молоток;
  • Молоток-кирка;
  • Уголок каменщика;
  • Шнур-причалка;
  • Карандаш или фломастер для отметок;
  • Отвес;
  • Уровень и другие.

И другие материалы, означает, что у каждого каменщика может быть свой набор удобных для него инструментов.

Это могут быть различные приспособления для укладки раствора, для фиксации швов и так далее. Без них, конечно можно обойтись, хотя их наличие ускорит работу в несколько раз.

Подготовительная работа

Как говорилось выше, самым важным моментом является выкладка первого ряда. Для того, чтобы стена была ровная, аккуратная и красивая, требуется ровный, почти идеальный фундамент.

Если он далёк он идеала, имеет большие расхождения по горизонтали, волнистую поверхность, то добиться хороших результатов будет очень сложно.

Поэтому, предварительная работа заключается в выравнивании поверхности под кладку. Когда фундамент правильно подготовлен, стянут, укреплён, можно приступать к гидроизоляции.

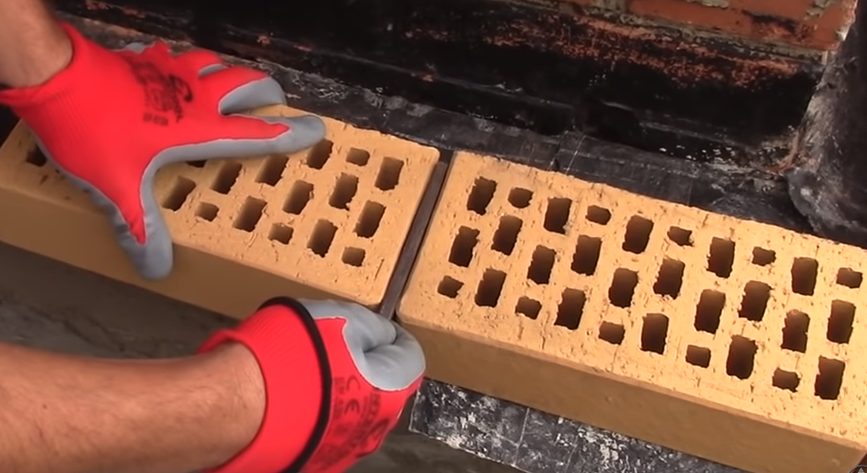

Расчёт первого ряда кладки в 1/2 кирпича

Итак, представим, что поверхность под кладку полностью готова. Для того, чтобы правильно выложить первый ряд, не нужно спешить.

Вы же не хотите потом всё переделывать заново. Первый ряд кирпичей выкладывается без раствора, с замером вертикальных швов.

Например, вы взяли стальной прутик, диаметром 8 миллиметров. Уложили весь ряд кирпичей, от начальной точки до конечной, фиксируя расстояние между кирпичами.

С первого раза никогда не получится выложить ряд идеально, обязательно в конце получается не стыковка. И тут нужно смотреть по обстоятельствам.

Если остаётся зазор в два или три сантиметра, то можно кирпичи немного раздвинуть. Например, вместо 8 миллиметров вертикального шва, сделать 9 миллиметров.

И наоборот, если последний кирпич немного не вписывается, то на полмиллиметра сделать все швы уже.

То есть, ваша задача разложить первый ряд кирпичей как можно ровнее, с одинаковыми отступами между ними. Когда достигнут нужный результат, сделать отметки на фундаменте.

Кладка первого ряда

Начинать кладку первого ряда следует с углов. А точнее, с самого высокого угла фундамента.

На раствор укладывается угловой кирпич, выравнивается строго по уровню. Далее фиксируется его высота при помощи водяного уровня.

После этого таким же образом закрепляется на своём, отмеченном ранее месте, кирпич на другом углу здания. По водяному уровню фиксируют кирпич на ту же высоту.

И так проходят все 4 угла. Затем, между угловыми кирпичами, с помощью уголка натягивается шнур-причалка.

Только после этого можно приступать к кладке первого ряда на раствор. При этом, обязательно смотрите на сделанные отметки, чтобы кирпич лёг на своё место.

Второй ряд

Второй ряд выкладывается, как говорилось выше, в шахматном порядке. Так же, вначале закрепляются углы, устанавливается шнур-причалка.

Укладывая кирпичи нужно следить, чтобы вертикальный шов предыдущего ряда был строго посередине кирпича.

Разметка кладки

Проверочная кладка первых двух рядов

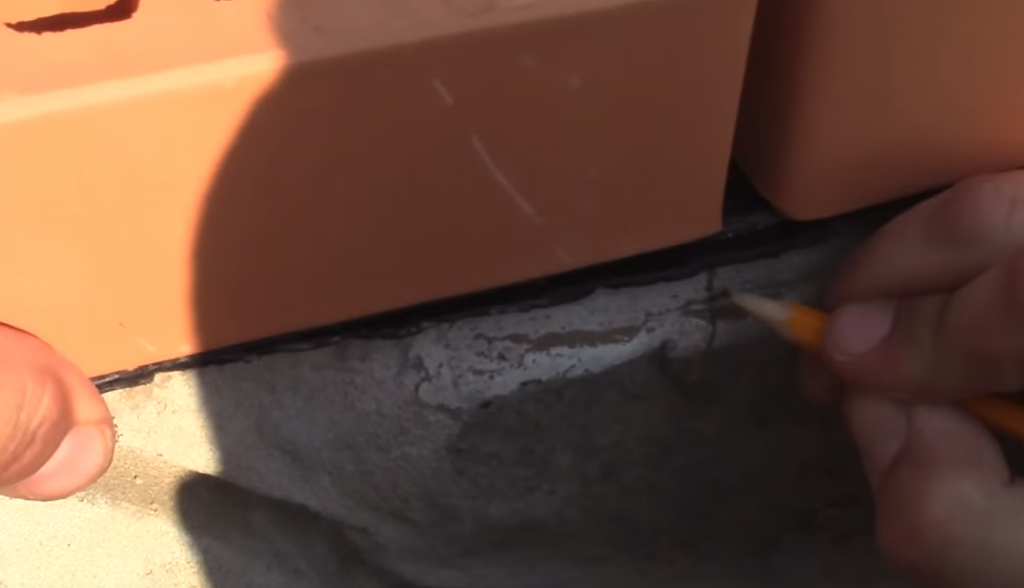

Разметьте линию наружной поверхности стены, воспользовавшись в качестве горизонтальной опорной линии стеной вашего дома, дорожкой или красной линией. Забейте колья на концах этой линии и протяните между ними шнур. Затем положите на грунт по шнуру первый лицевой (передний) ряд кирпичей с зазорами между ними 10 мм. При необходимости передвиньте колья так, чтобы между ними точно уместилось целое число кирпичей.

Уложите внутренний (задний) ряд кирпичей с зазором между ним и передним рядом 10 мм. После укладки нескольких кирпичей положите один кирпич на ребро поперек параллельных рядов. Если он не укладывается точно на оба ряда, измените зазор между ними. Полностью выложите два ряда кирпичей, проверяя зазоры.
