Как изготовить самодельную стойку для дрели

Изготовление.

Первым делом нашел составляющие для шарнира, на котором будет поворачиваться болгарка.
Для качественного реза шарнир должен быть достаточно мощным и без малейшего люфта.

Нашел старый вал и фланец от волговской помпы и несколько подшипников, в том числе и убитых.
Собрал такой бутерброд, чтобы максимально раздвинуть подшипники между собой.

Для наружной обоймы шарнира нашел кусок трубы.

Она была немного великовата по диаметру, поэтому сделал продольный пропил, чтобы зажимать подшипники, как хомутом.

Приварил пару уголков и просверлил отверстия в нужных местах

Вторая составляющая стойки — маятник с креплением для болгарки. Крепление болгарки выгнул из полосы 2,5 мм.

Остальное делаю из профильной трубы 20 х 20 мм.

Крепление приваривал, стараясь максимально соблюсти параллельность болгарки к плоскости вращения рычага. Для этого, когда варил, в крепежные отверстия вставил стержни — по ним контролировал параллельность.

Третья составляющая — основание. Оно сварено из уголка 3 2х 32 мм.

Две профильные трубы 20 х 20 в середине — это направляющие для регулируемого упора, который должен фиксировать заготовку.

Стол сделал из пластины 30 х 30 см толщиной 3 мм, распиленной на 2 части. Крепится к основанию винтами М5.

В продолжении стола на основании приварена пластинка 3 мм. Она для крепления возвратной пружины, и чтобы выровнять уровень стола дальше по направляющим.

После всех примерок и подгонок собрал стойку воедино.

Вот так крепится болгарка.

С одной стороны привинчивается штатной ручкой, с другой — болтом М8.

Регулировка болгарки по вертикали — сверху и снизу двумя упорами (ножки от мебели).

Подшипники зажимаются в обойме Болтом М6.

Обойма привинчена к основанию двумя болтами М6.

Правое отверстие овальное, для того, чтобы можно было регулировать положение обоймы.

Возвратная пружина — от волговских колодок.

Чтобы она не могла соскочить с крепления, сделал хомутик из оцинковки.

Про регулировку:

Для того, чтобы точно отметить плоскость вращения диска, зажал в болгарку вместо диска два штангенциркуля. По ним точно и наглядно можно отрегулировать положение болгарки.

Сначала выставил плоскость диска параллельно продольному пазу в станине.
Для этого одно из отверстий крепления шарнира сделано овальным (отмечено стрелкой).

Потом выставил плоскость диска перпендикулярно столу.

Эта регулировка — при помощи двух упоров, фиксирующих болгарку.

Когда всё стало ровно, сделал закрепленной на рычаге болгаркой пропил в столе.

Теперь нужно сделать упор для фиксации заготовки под нужным углом. Заготовкой для упора стал отрезок уголка 32 х 32 мм, того же, из которого сделана станина. К нему приварил пластинку 2 мм.

Для того, чтобы пропилить полукруглый паз под зажимной болт, сделал из обрезка кондуктор и насверлил отверстий 3 мм по кругу.

Потом по ним сверлом 6мм.

Перемычки между отверстиями спилил ножовкой.

И заровнял напильником.

Потом обпилил лишнее по кругу.

Из ненужного уже кондуктора и 2-х болтов М6 сделал зажимную планку для упора. Она вставляется снизу в паз на станине.

Получился вот такой упор.

Он может перемещаться по всей длине направляющего паза и фиксироваться под нужным углом.

Конструкцию прижима я еще не придумал, пока пользуюсь струбциной.

Рез получается ровный, аккуратный, под нужным углом — как раз то, чего я добивался.

Автор самоделки: Глеб из г. Минск. Беларусь.

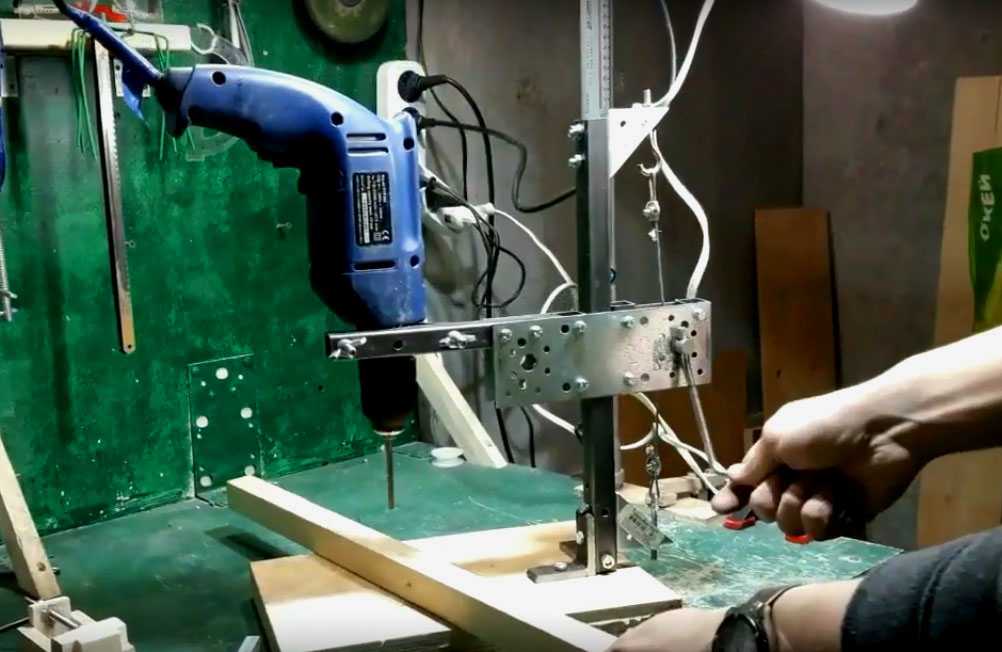

Сборка стойки для дрели

Выбрав желаемый чертеж и подготовив необходимые материалы, приступают к работе. Простейший станок состоит из 4 основных элементов, среди которых:

  1. Станина. Она обеспечивает устойчивость всей конструкции.
  2. Стойка. Состоит из вертикальной направляющей и подвижной каретки с дрелью.
  3. Ручка. Этот элемент обеспечивает плавное перемещение каретки. Ее наличие необязательно, но сильно упрощает сверление.
  4. Дополнительные элементы. Части конструкции, увеличивающие функциональность станка. Например, возвратный механизм или крепления, задающие угол сверления.

Станина

Основание является важной частью конструкции, так как обеспечивает устойчивость стойки во время работы. Для изготовления используют пластину из металла толщиной более 10 мм или деревянный лист на 20 мм

Толщина может изменяться в зависимости от нагрузки или используемых материалов. Чем выше вес стойки, тем прочнее делают основание.

Минимальные размеры для станков:

  • 50х50 см – для простого вертикального сверления;
  • 100х50 см – для станков с многофункциональным использованием дрели.

Обратите внимание! Стойку делают из подручных материалов. Главное условие – основание должно быть прочным и выдерживать вес конструкции с инструментами.

Стойка

Главный элемент станка, позволяющий плавно перемещать дрель в вертикальной плоскости. Движение каретки обеспечивают мебельные направляющие. Саму каретку выносят перед стойкой или устанавливают между двумя параллельными брусками. Во втором случае минимизируется вероятность люфта, повышает прочность.

Пошаговая инструкция, как сделать стойку с кареткой посередине:

  1. Для изготовления каретки берут деревянный брусок 300х90х45 мм, прикручивают по краям мебельные направляющие.
  2. Вертикальные стойки делают из двух брусков высотой 600 мм, шириной 90 мм, толщиной 45 мм. Вторую часть мебельных направляющих устанавливают по верху. Противоположный брусок собирают зеркально.
  3. Подвижные элементы собирают вместе, проверяют плавность работы. Вертикальные несущие бруски соединяют между собой куском дерева. Это повысит прочность и устранит люфт.
  4. Конструкцию укладывают на бок, прикручивают станину. Чтобы стойка была прочнее, в задней части ставят подпорку, прочно фиксирующую части станка. Проверяют, чтобы все углы были прямыми.
  5. Держатель для дрели делают из дерева 200х90х20 мм и пластиковой ручки для инструмента. С одного края вырезают отверстие по диаметру держателя и прикручивают его. Таким способом дрель будет надежно зафиксирована.
  6. Держатель для дрели прикручивают саморезами к нижней части каретки. Чтобы соединения в процессе работы не разболтались, между деталями устанавливают соединительный брус.
  7. Для удобства работы мастер может поставить полочку. В бруске 50х50 мм и деревянной планке просверливают сквозное отверстие по толщине резьбовой шпильки. В отверстие ставят мебельную футорку. Основание полки прикручивают к бруску, пропускают шпильку и закручивают гайкой. С противоположной стороны станка шпильку пропускают в отверстие в планке и фиксируют гайкой-барашком с плоской шайбой.
  8. Для удобства использования в задней части станка устанавливают пружинный возвратный механизм. В верхнюю часть стойки и держатель вкручивают крюк с резьбой, натягивают пружину.

Обратите внимание! Минимальной комплектации достаточно для использования станка. Мастер устанавливает дрель сверлом вниз, закрепляет на ручке

Инструмент запускают и просверливают необходимое отверстие.

На видео показан процесс сборки станка:

Рукоять

Чтобы использование стойки было удобным и приносило удовольствие, станок дополняют ручкой. Рычаг помогает опускать каретку, прилагая минимум усилий. В результате обеспечивается предельная точность сверления.

  1. Для создания ручки берут 2 бруска из дерева 450х30х15 мм и 204х30х15 соответственно, проделывают отверстия согласно схеме.
  2. На вертикальной направляющей отмеряют 270 мм от верха и просверливают сквозное отверстие. Длинный брусок и направляющую соединяют болтом М6х80, разделяя гайками М6. Болт фиксируют двойной гайкой.
  3. Короткую деталь соединяют болтами с рычагом и держателем для дрели.

Обратите внимание! Чтобы упростить соединение и сделать движение плавным, устанавливают крепления на подшипниках.

После завершения сборки деревянные элементы обрабатывают наждачной бумагой. Устраняют все заусеницы, сглаживают травмоопасные углы.

Виды

Все представленные на рынке приспособления для сверления отличаются друг от друга, в первую очередь, конструктивными особенностями и функционалом. Помимо этого, они могут комплектоваться различным оборудованием, в перечень которого входят, например, тиски и пылесборники. Дополнительные элементы позволяют максимально упростить эксплуатацию инструментов.

По принципу использования можно выделить две категории устройств.

  • Стационарные стойки, превращающие обычные дрель, перфоратор или шуруповерт в компактный аналог станка. Эти изделия за счет своего веса и жесткой конструкции обеспечивают высокую точность выполнения всех операций. К главным минусам относят отсутствие мобильности и высокую стоимость.
  • Мобильные сверлильные приставки или направляющие, представляющие собой устройства, обеспечивающие приемлемую точность сверления при минимальных размерах.

Еще одним важным критерием является функциональность рассматриваемых приспособлений.

  • Стойки для вертикального сверления, являющиеся универсальными держателями и характеризующиеся максимальной устойчивостью. Они часто становятся незаменимым элементом мини-мастерских и помощниками домашних мастеров.
  • Поворотные устройства, представляющие собой более сложное и функциональное оборудование. Помимо перемещения кронштейна с закрепленным сверлильным инструментом в вертикальной плоскости для установки требуемого расстояния от обрабатываемого материала до рабочего хода сверла, такие стойки позволяют устанавливать угол сверления. В итоге оборудование может использоваться также в качестве фрезерного или полировального.

Не менее важную роль играют особенности крепления самой стойки. Как показывает практика и свидетельствуют отзывы, максимально надежным вариантом являются магнитные модели. Большинство профессиональных приспособлений имеет именно такой способ крепления. Максимальная устойчивость в данном случае обеспечивается мощным электромагнитным полем. Магнитные стойки для сверления могут быть надежно зафиксированы в вертикальной, горизонтальной и наклонной плоскостях. Это позволяет выполнять работы в сложных эксплуатационных условиях. Как правило, подобное оборудование имеет ряд дополнительных опций. Например, включение инструмента невозможно, если от магнита не исходят импульсы.

Преимущества и недостатки

Разумеется, узлы, изготовленные в заводских условиях, более практичны, надежны, позволяют сверлить материал не только строго вертикально, но и под определенным углом. Кроме того, промышленные изделия отличаются точной подгонкой деталей и наличием дополнительного набора инструментов.

К сожалению, есть и существенный минус – такие устройства в ряде случаев довольно дороги и покупать их для эксплуатации, так сказать, «от случая к случаю» не имеет смысла.

Относительно самодельного приспособления для дрели для вертикального сверления можно отметить следующее:

  • данное устройство достаточно простое конструктивно;
  • изготавливается, как правило, из подручных материалов;
  • оно дешевое;
  • подгоняется под конкретную модель дрели;
  • удобно в хранении и эксплуатации (быстро собирается и разбирается, не требует

дополнительных настроек).

Среди недостатков можно отметить:

  • ограниченную функциональность (затруднительно выполнять сверление под углом);
  • при изготовлении нужно выполнять сварочные, токарные и фрезерные работы, что
  • Требует хорошего навыка работы с определенным оборудованием или заказа деталей.

Самодельный сверлильный станок – на что обращать внимание при изготовлении

Давайте рассмотрим одну из наиболее простых конструкций. Такой станок состоит всего лишь из 4-х основных узлов:

  • станина;
  • устройство подачи;
  • вертикальная стойка;
  • дрель.

Основание должно быть достаточно массивным. Благодаря этому конструкция получится более устойчивой. Вместе с тем массивное основание будет еще и гасить вибрации, которые крайне нежелательны при выполнении работы, требующей ювелирной точности. Наиболее оптимальным вариантом здесь будет 2-сантиметровая мебельная плита. Впрочем, станину можно изготовить и из металла. Возможно, у вас есть подходящая заготовка, которую нужно только лишь обрезать. Кстати, станину лучше всего делать квадратной – примерно 60 на 60 сантиметров. В месте, куда будет опускаться сверло, рекомендуется сделать углубление или сквозное отверстие. Сюда будет опускаться сверло после того, как просверлит заготовку насквозь.

Обратите внимание на один очень важный момент. Стойка должна крепиться к станине под углом строго 90 градусов

Это очень важный момент. Именно от выполнения данного требования напрямую зависит точность сверления самодельного станка. Поэтому если вы намерены сделать его своими руками, позаботьтесь и о точном измерительном инструменте. Не менее важна и надежность крепления дрели. Если инструмент будет вилять во время работы, это негативно повлияет на ее качество. Самый простой вариант – прикрепить дрель к стойке с помощью нескольких алюминиевых хомутиков. Более сложный вариант – изготовить специальную каретку. Впрочем, здесь ничего особо сложного нет. Если вы не хотите долго возиться с этой частью самодельного станка, то можно пойти по самому простому пути – подобрать металлическую или деревянную пластину и проделать в ней отверстие, в которое будет вставляться дрель.

Далее следует продумать механизм подачи. Наиболее простой вариант здесь – обыкновенный рычаг. Впрочем, конструкцию все-таки рекомендуется немного усложнить, добавив сюда пружину. Один ее конец упираем в станину или закрепленный на поверхности основания деревянный брус, второй – в рычаг или колодку, куда вставляется дрель. Все эти моменты зависят от типа выбранной вами конструкции. Благодаря пружине движения будут более точными и плавными. Это, в свою очередь, поможет повысить точность выполняемой работы. Вертикальный ход обязательно должен быть мягким. Перекосы, смещения, люфты – все это недопустимо. Соответственно, в процессе сборки нужно очень тщательно подгонять все детали, делая проверку на каждом из этапов. Саму пружину можно сделать съемной, продлив тем самым срок ее службы.

Изготавливая сверлильный станок из дрели собственными руками, реально существенно упростить эту работу, если найти старый советский фотоувеличитель. Это прекрасная заготовка, которой нужна минимальная доработка. В частности, в первую очередь необходимо убрать все ненужные детали – кожухи, лампы и так далее. После этого останется только лишь закрепить саму дрель. Это можно сделать, например, с помощью уже упоминавшихся выше алюминиевых хомутов. Ну а механизм поднятия-опускания в фотоувеличителе уже есть. Еще один очень простой вариант – использование старого реечного домкрата. Здесь тоже нужна лишь минимальная доработка. Дрель можно закрепить на подъемном рычаге или верхней части домкрата. Первый вариант более функциональный, зато второй требует минимальных трудозатрат. В таком случае сама дрель будет неподвижной, а заготовка будет подноситься к сверлу вместе со столиком, закрепленным на подъемном рычаге.

На самом деле здесь есть очень большое количество вариантов, в том числе и достаточно сложные конструкции. Какой из них выбрать – зависит только от вас. Во-первых, нужно честно оценить собственные навыки работы с разными инструментами и материалами. Если они минимальные, то за сложные конструкции браться, пожалуй, не стоит. Кроме того, желательно понимать, для чего именно вам нужен такой самодельный станок. Если для какой-то разовой работы, то можно не тратить много времени, создавая долговечную конструкцию. В таком случае вам вполне подойдет самый простой вариант. Главное, чтобы все детали были прочно соединены друг с другом и не начали отваливаться прямо во время работы. Помимо этого, оцените габариты дрели, которую вы планируете использовать в качестве одного из узлов станка. Для крупного мощного инструмента потребуется конструкция соответствующей прочности. В данном случае лучше всего изготовить станок полностью из металла.

Плюсы и минусы самодельных стоек

Самый главный и жирный плюс — экономия денег. В большинстве случаев изготовить сверлильную стойку (направляющую) для шуруповерта или дрели можно из подручных материалов.

Даже если каких-то комплектующих в гараже нет, их можно за копейки приобрести на металлоприемке (например, если надумаете делать направляющие для подвижной части из амортизаторов).

Для изготовления штатива (вертикальной стойки) обычно используется профильная труба — она у многих есть в наличии, да и купить ее не проблема.

Еще одно преимущество самодельной стойки в том, что конструкцию можно подогнать под себя — сделать нужного размера (например, если вы будете перевозить ее в машине).

При этом не нужно лазить по всему интернету, чтобы найти подходящие чертежи — стойку вы может сделать и без них.

Из минусов можно отметить только то, что самодельная сверлильная стойка не предназначена для выполнения высокоточных операция. И, конечно же, она во многом уступает сверлильному станку.

Вертикальная стойка для шуруповерта своими руками

Теперь давайте рассмотрим второй вариант самодельной стойки. В целом, конструкция очень простая, но самое главное — рабочая. Идея принадлежит автору YouTube канала Gökmen ALTUNTAŞ.

В данном случае она довольно компактная, поскольку рассчитана на использование в паре с шуруповертом.

Однако можно приспособить ее и для электродрели, немного увеличив в размерах. И получится тогда самодельная стойка для дрели.

Преимущество данной конструкции заключается в том, что для ее изготовления потребуется небольшое количество материалов. Многие детали даже покупать не придется — можно найти их в гараже.

Подставку сверлильной стойки изготовим из фанеры толщиной 20 мм. Можно также взять кусок доски.

Первым делом отпиливаем от фанеры заготовку нужного размера. Затем размечаем и сверлим в ней два отверстия. Используя эпоксидный клей, вклеиваем направляющие.

Острые углы основания закругляем на шлифовальном станке. Изготавливаем из дерева или фанеры подвижную площадку.

В подвижной части сверлим отверстия диаметром 19 мм под подшипники. Наружную часть подшипников смазываем эпоксидным клеем и вставляем подшипники в отверстия.

В сверлильный патрон вкручиваем переходник, на который надеваем круглую трубку. Ее нужно не просто надеть, а жестко зафиксировать при помощи эпоксидного клея.

В подвижной части сверлим посадочные места диаметром 29 мм под круглые подшипники.

Надеваем на трубку первый подшипник и запрессовываем его снизу площадки. Потом надеваем на трубу второй подшипник, и также запрессовываем его в посадочное место. Для надежности используем эпоксидный клей.

На направляющие надеваем пружины и шайбы. Потом устанавливаем подвижную площадку со сверлильным патроном.

На верхнюю часть направляющих необходимо будет напрессовать деревянные «заглушки» — для ограничения хода.

Хвостовик сверлильного патрона зажимаем в патроне шуруповерта, после чего при помощи коронки подходящего диаметра сверлим в основании отверстие.

На этом процесс изготовления самоделки можно считать завершенным. Потом останется только все покрасить или покрыть минеральным маслом. Из всех стоек данный вариант — самый простой и бюджетный.

Подробно о том, как сделать это приспособление, можно посмотреть в авторском видеоролике.

Протяжка для болгарки на линейных подшипниках

Привет всем любителям помастерить, сегодня мы рассмотрим, как сделать надежную небольшую станину для болгарки. Благодаря станине можно будет резать материал ровно под прямой и под прямым углом, как торцовочной пилой. Автор устанавливает на болгарку диски как по дереву, так и по металлу, так что резать можно различные материалы. Самоделка изготовлена на основе линейных подшипников , которые отвечают за протяжку болгарки. Части рамы машины по большей части изготовлены из фанеры и ДСП. Если вас заинтересовал проект, предлагаю изучить его более детально!

Список материалов:

— фанера; — линейные подшипники и стальные стержни для них ; — эпоксидный клей; — столярный клей; — саморезы; — болты и шайбы; — металлический хомут; — стальной стержень 95 мм; — пружина; — ДСП; — листовой алюминий или сталь; — кусок швеллера для упора.

Процесс изготовления самоделки:

Шаг первый. Изготовления узла протяжки

Узел протяжки изготовлен из линейных подшипников и крепких стальных стержней. Такой узел будет служить без люфтов довольно длительное время. Из фанеры нам нужно сделать два блока, в одном блоке мы намертво закрепим стержни, это в итоге будет стойка, которая будет крепиться к основе. Ну а второй блок будет подвижным, в нем будут установлены линейные подшипники .

Все детали для блоков автор точно вырезал при помощи циркулярной пилы, ну а далее склеиваем фанеру с помощью столярного клея, а для уверенности все можно стянуть саморезами. Подшипники скольжения вклеиваем в блок при помощи эпоксидного клея, аналогично фиксируются и стальные стержни. Учтите, что сталь для хорошего склеивания нужно тщательно обезжирить и обработать наждачной бумагой.

Чтобы подвижный блок не слетал со стержней, автор просверлил в одном стержне отверстие, нарезал резьбу и завернул винтик с шайбами.

В итоге изготовленный крепеж остается шарнирно прикрепить к блоку протяжки, в качестве шарнира автор использовал прочный стальной стержень на 95 мм, на конце которого была нарезана резьба под гайку. Используем шайбы и затягиваем гайку так, чтобы в узле не было люфтов. Чтобы гайка не раскручивалась, рекомендуется применять гайку с пластиковым стопорным кольцом внутри.

Шаг третий. Основа

Основу автор решил вырезать из ДСП, к ней под прямым углом крепим стойку с протяжкой. Стойку нужно закрепить крепко и жестко, для крепления автор использовал столярный клей и винты по дереву.

Шаг четвертый. Упор и пружина

На крепеже для болгарки делаем упор, чтобы болгарка не падала носом на стол. В качестве упора автор завернул кусок резьбового стрежня и накрутил гайку.

Под упором находится еще один небольшой блок из фанеры, в который ввернут винт. Благодаря этому винту можно регулировать глубину реза болгарки. Регулировочный блок крепим винтами и столярным клеем.

Также обязательно устанавливаем пружину, которая будет поднимать болгарку вверх. Автору пришлось подключить пружинку через стальную пластину.

Вот и все, теперь станок готов, режет самоделка отлично, люфты практически отсутствуют. Работать болгаркой стало удобно и безопасно, особенно хорошо получается резать профильные трубы для сварки различных конструкций.

На этом проект окончен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками! Источник

Обзор типоразмеров стоек под электродрели

Известны конструкции приспособлений как отечественного (от торговых марок Кратон, Калибр, Энкор и др.), так и импортного производства — фирм Германии, Китая и Болгарии. Рассмотрим некоторые из них.

Особенностями стальных стоек для дрели модели 5027000 производства Wolfcraft (Германия) являются:

  1. Конструкция основной опорной колонны, к которой присоединяется стальная рейка, входящая в зацепление с колесом опорного узла. Этим обеспечивается точное позиционирование стойки относительно обрабатываемой поверхности. Одновременно исключается и самопроизвольное проворачивание дрели во время сверления.
  2. Наличие пружины, при помощи которой происходит возврат дрели в первоначальное положение, что полезно при многократном выполнении однотипных операций.
  3. Механический ограничитель глубины сверления отверстия. Узел снабжается отсчётной шкалой с ценой деления 1 мм.
  4. Для сверления нескольких отверстий одной глубины на стойке предусмотрена кнопка, которая обеспечивает автоматическое отключение инструмента.
  5. Массивная чугунная плита снабжена захватными лапами, фиксирующими заготовку.


Некоторые типоразмеры от Wolfcraft имеют двухстоечную конструкцию, и снабжаются дополнительной рукояткой для удерживания сверла и предотвращения его соскальзывания. Надёжность и длительная работоспособность инструмента немецкого производства общеизвестны. Вместе с тем посадочный диаметр стойки для дрели – постоянный, и не имеет возможности регулировки, а крепёжные тиски в основной комплект приспособления не входят. Масса стойки в сборе – около 8,5 кг – достаточна для применения с дрелями массой не более 1,7 кг (известно, что минимальное соотношение масс опорного и вибрирующего инструмента не должна быть менее 5,22; при возможных ударных нагрузках указанное соотношение увеличивается до 10). Цена изделия – в пределах 7000…7500 руб.

Болгарская фирма Sparky (г. Ловеч) выпускает, помимо электродрелей, также и стойки под них, что значительно облегчает работу с оснасткой. Инструмент, выпускаемый по немецкой лицензии, достаточно надёжен, поэтому пользователь, приобретая любую электродрель от Sparky, может одновременно купить и стойку, тем более, что цена на них достаточно демократичная: 3500…4000 руб.

Конструктивными особенностями стоек Sparky считаются:

  1. Полная унификация под электродрели производителя.
  2. Необходимость применения зажимных тисков, поскольку на опорной плите имеются только посадочные места под тисочные захваты.
  3. Наличие возвратной пружины.
  4. Хомутовый зажим электродрели, который не имеет узла фиксации, а потому при длительном сверлении нуждается в своём периодическом подтягивании.
  5. Отсутствует приспособление для ограничения перемещения сверла при работе основного инструмента.
  6. Основная крепёжная рамка выполнена из алюминия, а потому имеет ограниченную жёсткость.

Следует отметить, что стойки от данной торговой марки не рекомендуется использовать для дрелей с мощностью более 1000 Вт. Хотя производитель гарантирует устойчивость стойки для дрели массой до 3 кг, практически такие стойки удовлетворительно выполняют свои функции при использовании с инструментом массой до 1,5…1.6 кг. При этом масса самой стойки составляет 6 кг.

Отечественная торговая марка Калибр выпускает собственную линейку стоек под электроинструмент, в том числе и под дрели. Наиболее популярная модель Калибр 96202 отличается:

  1. Наличием диагонально расположенных Т-образных пазов, предназначенных для установки захватных лап.
  2. Клеммным способом зажима дрели, что обеспечивает надёжную фиксацию инструмента при умеренных значениях вибраций.
  3. Градуированной шкалой на подвижной каретке, которая значительно облегчает предварительную установку дрели перед работой.
  4. Гнёздами для крепления стойки к слесарному верстаку, что снимает ограничения на массу используемой электродрели. Поэтому масса стойки невелика – всего 2 кг.

Цена стоек Калибр — в пределах 1400…1500 руб, что также является потребительским преимуществом данного товара.

Вертикальные держатели инструментов

Каждый умелец стремится организовать своё рабочее место так, чтобы инструменты находились на расстоянии вытянутой руки. Этому способствуют вертикальные держатели.

Держатель гаечных ключей

  1. На стене над верстаком крепят деревянную планку. Рейку прикручивают шурупами в дюбели, установленными заранее.
  2. В планку вбивают небольшие гвозди с промежутками, равными ширине ручек гаечных ключей.
  3. Ключи развешивают на рейке.
  4. Шляпки гвоздей удерживают ключи в горизонтальной и вертикальной плоскости.

Держатель отвёрток

  1. В отрезке бруса 40 х 40 мм просверливают отверстия соответствующие диаметрам отвёрток, на расстоянии друг от друга 30 – 40 мм.
  2. Отрезок бруса прибивают к стене дюбелями так, чтобы отверстия располагались вертикально.
  3. В полученные гнёзда вставляют отвёртки. Теперь можно быстро достать нужный инструмент, не покидая рабочее место.

Пояс для стамесок

  1. Планку крепят дюбелями к стене.
  2. Пояс или ремень прибивают гвоздиками к планке так, чтобы получались своеобразные сквозные карманы.
  3. В карманы опускают стамески, через которые проходят только стальные лезвия. Ручки удерживаются ремнем.

В приспособлении можно держать молотки, клещи, пассатижи и другие инструменты.

Самодельная подставка под паяльник

Работая с паяльником, возникает ситуация, когда нужно отложить инструмент. Положить паяльник с раскалённым жалом на столешницу или на какой-либо предмет – всегда рискованно. Самодельная подставка решит эту проблему.

Пример изготовления подставки под паяльник

  1. Держатель делают из проволоки в виде спирали. Для этого разгибают проволочную вешалку для одежды.
  2. Проволоку наматывают на цилиндрический предмет, диаметром 1,5 – 2 см. Подойдёт ручка стамески или другого инструмента.
  3. С одной стороны пружины оставляют свободный конец проволоки.
  4. Конец сгибают круглогубцами в петлю.
  5. Для основания подставки берут доску 200 х 100 х 20 мм.
  6. В основании просверливают сквозное отверстие ø 4 мм.
  7. С тыльной стороны доски отверстие рассверливают большим сверлом – под потай головки винта.
  8. Винт продевают снизу вверх.
  9. На винт одевают петлю пружины и затягивают гайку.
  10. В доске коронкой вырезают круги под размер чашечки для свечей либо аналогичных изделий.
  11. Стамеской делают выборку древесины в 3 углублениях.
  12. В проёмы вставляют чашечки, которые заполняют припоем, оловом и салфеткой для очистки жала.
  13. Паяльник вставляют в пружину.
  14. В доске делают небольшое отверстие для крепления гибкого стального шнура от светильника.
  15. На конце шнура закрепляют зажим, которым фиксируют различные детали для пайки.

Конструкция может иметь другой вид – всё зависит от фантазии и изобретательности автора.

Практика работы с самодельной стойкой

Работать с такой стойкой очень просто.

ФОТО: YouTube.comКрепите дрель к плечу стойки скобой и включаете её в сеть, фиксируя кнопку. Потом просто управляете механизмом подъёма, подкладывая нужные деталиФОТО: YouTube.comДрель с лифтовым механизмом легко справляется с деревом, но гораздо медленнее – с металлом. А вот рычаг с пружиной без проблем освоит любые материалы

Устройство примитивно простое, собирается без сварки, что очень удобно. Самое сложное во всей работе ─ распилить профиль на нужные отрезки. Всё остальное займёт считаные минуты.

А вот ещё одна не сложная в исполнении и доступная по материалам стойка в видео-мастер-классе:

Watch this video on YouTube

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Проект "Стройка"
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
