Нюансы конструкции гидравлического домкрата

Применение домкратов винтового типа

Сферы применения механизмов винтового типа могут быть различными в зависимости от типа работ и назначения. Разнообразный выбор механизмов по характеристикам позволяет использовать конструкцию при различных процессах:

Монтаж и демонтаж колес автомобилей.
Техническое обслуживание и диагностика машин.
Сжатие пружин и соответствующих механизмов.
Укладке труб.
Подъем грузов на необходимую высоту и перемещение.

Подъемная система на основе домкратов

Домкрат винтовой как регулируемый компенсатор усадки

Подъемные устройства винтового типа начали применяться при подъеме грузов около двух тысяч лет назад. В то время, устройство отличалось минимальным количеством частей в конструкциях, но работало эффективнее, чем рычаг. Основное предназначение винтовых устройств – замена пробитого колеса, сервисное обслуживание автомобилей. Винтовой домкрат имеется в наборе каждого автомобилиста.

Ромбические домкраты – гарантия надёжности?

Чаще всего используются ромбические домкраты. Они представлены в двух вариантах – механические и гидравлические

. Второй вариант обеспечивает несколько большую грузоподъёмность. Выбирая механический вариант, вы должны понимать, что показатель грузоподъёмности у некоторых моделей не превышает одной тонны. Но при этом данный вид домкратов считается одним из самых надёжных. Бытует мнение, что даже с самого неказистого, но ромбического домкрата шансов упасть гораздо меньше. В чём причина?

Опора, как правило, широкая и устойчивая. А это сводит к минимуму вероятность того, что домкрат перевернётся вместе с машиной, в самый неподходящий момент.

Критерии выбора: как подобрать подходящий инструмент

Критерии выбора гидравлического изделия

Какой домкрат автомобильный выбрать вместо штатного или вдобавок к нему? Универсальный вариант действительно отсутствует. Достаточно сказать, что домкрат с грузоподъемностью 3т, устраивающий владельца седана, почти наверняка не подойдет тому, кто ездит на внедорожнике.

По типу привода профессиональный алюминиевый домкрат разделяют на ручной (механический или гидравлический), электрический и пневматический (его подключают к выхлопной трубе). Классифицировать и применять можно и по конструкции исполнительных механизмов: ромбический и подкатной, бутылочный (винтовые и гидравлические) и реечный, рычажно-винтовой и типа «подушка».

Разновидности винтовых механических домкратов

Существует масса разновидностей подъемных устройств для автомобиля, наиболее популярным является винтовой ромбический домкрат. Домкрат винтовой, цена которого находится на среднем уровне, наиболее устойчив и компактен.

Автомобильный домкрат

Основными преимуществами является:

Подъем автомобиля производится по вертикальной плоскости, не отталкивая в разные стороны.
При соблюдении максимально допустимых нагрузок долговечен и не ломается.
Отличается повышенной устойчивостью.
Ремонтопригоден, компактно складывается.

Ремонт данного типа механизмов происходит без затруднений, зачастую выходит из строя винтовая часть, которую возможно заменить строительной шпилькой винтового типа. При необходимых слесарных навыках достаточно отрезать шпильку в соответствие с размером домкрата, приварить с крепежной стороны гайку. Устройство возможно изготовить своими руками, но затраченное время не стоит экономии, ведь цена на винтовой механический домкрат начинается от 400 рублей.

Домкрат механический

Домкрат механический рычажно-винтового типа отличается надежностью при эксплуатации, благодаря наименьшему количеству подвижных элементов. Цена такого устройства на рынке не высока, но существует ряд недостатков. Устойчивость устройства не на высоком уровне, при подъеме отталкивает корпус автомобиля от себя. Необходимо повышенное усилие для подъема техники таким устройством, что не очень удобно женщинам, а также при длительных работах.

В отечественном автопроме протяженное время применялись вертикальные винтовые домкраты. Конструкция отличается большим ходом и плавным усилием, применяемым к рукояти. Достаточная для любых типов работ высота подъема сделала агрегат привлекательным для автолюбителей.

Вертикально-винтовые домкраты

Стоечные винтовые механизмы используются все реже ввиду дороговизны, определенного назначения работ. Требуют у подымаемого объекта наличия специальных отверстий для направляющих. При неправильной установке легко возможно испортить лакокрасочное покрытие авто.

Бутылочные устройства отличаются от конкурентов большей грузоподъемностью. Существуют разновидности, способные поднимать до 5 тонн, такое решение поможет владельцам внедорожников или микроавтобусов. Конструкция состоит из упорной резьбы с внушительными внутренними элементами, что позволяет не беспокоится за долговечность. Цена устройства высока, что ставит перед выбором между обычной конструкцией, такие домкраты помогут при строительных целях и другом хозяйстве.

Бутылочные домкраты

В домашнем хозяйстве применяются специальные винтовые строительные домкраты, которые позволяют удерживать груз на определенной высоте. При условиях частого использования и большей массы объектов, применяются домкрат с электроприводом, также винтовой конфигурации.

Классификация и сравнительные моменты

Об этом важном вопросе стоит обязательно поговорить, чтобы знать основные отличия гидравлического и других устройств

Бутылочные.

Виды телескопических домкратов.

Стоит заметить, что подобная конструкция отличается своей простотой. Она считается самой примитивной из тех, что существуют на сегодняшний день. Такие устройства достаточно широко используются во всех сферах человеческой деятельности, так как отличаются достаточно высокой грузоподъемностью. Они могут варьироваться от 2 до 100 тонн. Вертикальные варианты подобных устройств отличаются высокими прочностными характеристиками и возможностью использования достаточно широкой опоры для той или иной деятельности. Их чаще всего используют в грузовом автопарке для подъема грузовиков или автобусов.

Подкатные.

Это тоже достаточно широкая группа устройств, которые чаще всего используются в автомобильном деле. Здесь ось цилиндра располагается не в строгой вертикальной оси, а соединяется напрямую с рычагом домкрата. Здесь в обязательном порядке присутствуют колеса. Они без особых проблем позволяют транспортировать его практически на любой поверхности.

Такие устройства обладают достаточно высокими показателями грузоподъемности. При этом они весьма удобны в использовании. Здесь принцип работы стандартен, то есть он полностью соответствует тому, что было описано выше, в предыдущем разделе. В основном бутылочные и подкатные гидравлические домкраты однотипны.

Гидравлические гибриды.

Классификация домкратов.

Эти устройства используются в основном профессиональными автосервисами, где проводят ремонтные работы различной сложности и с самыми разнообразными автомобилями. Они отличаются от других моделей тем, что имеют две рабочие площадки. Это незаменимо, если сначала нужно поднять легковую машину, а затем какую-нибудь газель.

Прекрасное решение для истинных профессионалов. Это гибрид, который объединяет в себе бутылочный домкрат и подкатной. Теперь можно приобрести одно многофункциональное устройство, а не покупать их по отдельности. К тому же за счет этого достигается отличная экономия денежных средств. Для работы с такими механизмами можно использовать как ручной рычаг, так и ножную педаль.

Зацепной гидравлический домкрат.

Такие устройства в основном используются там, где не требуется мощного подхватного усилия. Их можно без особых проблем использовать при подъеме какого-либо оборудования. Их применяют и при сборке различных сложных механизмов, где требуется небольшая высота подхвата.

Ромбовый.

Такой домкрат чаще всего используется автолюбителями при подъеме своего транспортного средства. Он достаточно надежен. При этом практически на 100% напоминает ромбовый винтовой домкрат.

Это прекрасное решение для любого автолюбителя. Здесь в качестве несущих элементов применяются четыре рычага.

Обзор моделей

Говоря про лучшие маленькие конструкции домкратов, стоит обратить внимание на модель «ДН30П14». Низкий грузовой механизм выполнен по односторонней схеме

Возврат штока обеспечивается специальной пружиной. Его ход достигает 1,4 см. Предельная грузоподъемность устройства производства России равна 30000 кг.

Прочие технические параметры:

подхват на высоте 58 мм;
вместимость масляного резервуара – 0,58 л;
собственная масса – 3,94 кг.

Аппарат пригоден для работы в ограниченном пространстве. Его можно применять при выравнивании мостовых пролетов. Наибольшее гидравлическое давление — 70 МПа. Допустимые температуры – не ниже -15 и не выше +50 градусов. Домкрат покрывают стойкой порошковой краской.

Полезно бывает присмотреться и к высоким, длинным подъемникам. Например, к модели «Ульяновск УРД-01_1т». Это приличное по качеству надежное устройство для полевой работы с автомобилем. Где бы ни возникли проблемы, починка существенно упрощается. Наибольшая грузоподъемность — 1 т, а наибольшая высота поднятия — 0,41 м.

При выборе вертикальных домкратов по характеристикам стоит присмотреться к модификации KRAFTOOL KRAF-43463-4. Двухштоковый механизм имеет бутылочное исполнение. Он поднимает до 4000 кг груза. Наименьшая высота захвата — 0,17 м. Груз будет поднят до 0,42 м.

В рейтинг лучших домкратов заслуженно попадают еще и модели на колесах. К примеру, 3Т Gigant HTJ-3. Он оснащается опорной зазубренной чашей, потому груз фиксируется надежно, срыв совершенно исключен

Важно: производитель рекомендует применять свою разработку в связке со страховочной подставкой, чтобы сократить опасность травмы. Специальное покрытие уменьшает риск коррозии

Прочие особенности:

подхват на высоте 0,135 м;
поднятие на высоту 0,4 м;
общая масса – 16,7 кг;
суммарная грузоподъемность – 3000 кг;
рукоять для поворота и кейс отсутствуют.

Стоит подумать и о покупке фирменных китайских домкратов модели «Сорокин FrogLine Jack 3.432». Суммарная загрузка достигает 3500 кг. Модель может быть применена в шиномонтажных центрах и на различных СТО. Масса нетто – 38 кг. Подхват происходит на высоте 0,135 м, а подъем идет до высоты 0,495 м.

Еще можно рассматривать JET 8,0 т JBJ-8 JE655558. Этот бутылочный домкрат применяют и в горизонтальном, и даже в перевернутом положении. Он поднимет до 8000 кг груза. Ход штока достигает 0,125 м. Масса домкрата — 6 кг.

Также хорошими гидравлическими приспособлениями можно считать:

Ombra OHT150;
Stels 51133 Quick Lift;
Matrix Master 51035;
Kraft KT 800115.

Плюсы использования насадки

В ходе выполнения деликатных подъемных работ, где требуется максимально мягкое воздействие на объект, адаптер для домкрата выполняет роль подушки, защищающей поверхность груза от нежелательных повреждений. В отличии от стандартного металлического упора, насадка имеет большую площадь контакта и состоит из гибкого материала. Данные свойства обеспечивают практически полную защиту груза от деформации, вмятин, царапин и сколов краски. Особенно актуально для автомобилей, где слой антикора на днище может стереться или потрескаться, вызвав ржавчину.

Вторым немаловажным достоинством можно выделить дополнительную устойчивость. В отличии от тонкой штатной опоры подъемника, радиусом чуть больше пятирублевой монеты, площадь адаптера практически в 2 раза больше. Надежность фиксации значительно повышает резина, плотно прилегающая ко всем неровностям поверхности груза. При подъеме твердых материалов (металла, камня), у металлического упора гораздо больше шансов сместиться и даже соскользнуть, в отличии от гибкой накладки.

Достоинства и недостатки гидродомкратов

Физические особенности жидкости позволяют осуществлять плавное поднятие, опускание груза и фиксировать его на определенной высоте. Гидродомкраты обеспечивают высокий показатель КПД, который достигает 80% . Грузоподъемность агрегата обусловлена наличием большого передаточного отношения между показателями поперечного сечения насосного и рабочего цилиндра, плунжера.

Необходимо регулярно проводить промывку гидродомкрата, а также замену масла и прокачку.

Гидравлические подъемники имеют ряд недостатков. В первую очередь следует отметить, что любая модель этого оборудования имеет определенную стартовую высоту подъема груза, ниже которой устройство эксплуатировать невозможно. Недостатком этого оборудования является также отсутствие возможности точной регулировки высоты опускания. Для того чтобы обеспечить бесперебойную работу приспособления, рекомендуется постоянно следить за чистотой, качеством и уровнем масла в резервуаре домкрата. Нормальная работоспособность устройства обеспечивается герметичностью клапанов и сальников, используемых в конструкции агрегата. Транспортировка и хранение аппарата производится исключительно в вертикальном положении, при нарушении этого требования рабочая жидкость способна вытечь из резервуара устройства.

Одним из недостатков является медлительность агрегатов в работе. К минусам относится также вес устройства, его большой размер и высокая стоимость. Помимо этого одноплунжерные устройства имеют небольшой ход рабочего штока, что является еще одним недостатком.

Ремонт и прокачка домкрата своими руками

Существует несколько факторов, приводящих к нарушению работы гидравлического подъемника:

нехватка масла;
проникновение воздуха;
скопление грязи и ржавчины;
деформация штока.

Во время использования устройства масло постепенно вытекает, потому время от времени его следует подливать. Делается это с помощью ремкомплекта. Перед началом работ следует подготовить ведро для слива отработанного и свежее техническое масло.

с помощью гаечных ключей снимается крепление; достается клапан слива и поршень; поршни очищаются от грязи, ржавчины и проверяются на наличие сколов, деформации; тщательно внутри и снаружи очищается клапан стравливания. Если на клапане обнаружены сколы или искривления, ставить назад его бесполезно, он подлежит замене

При осмотре клапана важно не потерять металлический шарик. Его неплотное прилегание к седлу нарушает работу домкрата; теперь выработанное масло сливается методом прокачивания: рычаг нужно перемещать вверх-вниз до тех пор, пока масло не перейдет в основной цилиндр. Прокачка домкрата обычно не вызывает сложностей, хотя требует терпения; после слива масла очищаются все остальные детали; заменяются прокладки и манжеты, так как их дефекты часто невозможно заметить, но под давлением они дают о себе знать

Прокачка домкрата обычно не вызывает сложностей, хотя требует терпения; после слива масла очищаются все остальные детали; заменяются прокладки и манжеты, так как их дефекты часто невозможно заметить, но под давлением они дают о себе знать.

Проникновение воздуха

Во время работы внутрь цилиндра проникает воздух, собираясь в пузырь, который постепенно ухудшает эффективность механизма. Чаще всего воздух проникает при недостатке масла. Чтобы избавиться от проблемы, необходимо прокачать подъемник:

снимается пробка масляного бака;
открывается масляный клапан;
домкрат интенсивно прокачивается несколько раз.

Модификации подкатного домкрата

Этот вид подъёмного оборудования пользуется наибольшей популярностью среди водителей. Он компактный и легкий, во время работы не производит шума. Средний вес домкрата составляет 13 кг. У грузоподъёмного приспособления предусмотрены заглушки открытого типа.

При приобретении подкатного устройства важно обращать внимание на его параметры. Груз должен подниматься на высоту от 130 мм. Конструкторами предусмотрен диаметр пятки — 40 мм

Высота подъёма не должна превышать необходимые параметры. Основной показатель работы устройства — это подъёмный механизм

Конструкторами предусмотрен диаметр пятки — 40 мм. Высота подъёма не должна превышать необходимые параметры. Основной показатель работы устройства — это подъёмный механизм.

Вращение рычага с прорезиненым верхом должно быть свободным. На автодомкрате обязательно должна присутствовать защита выпускных клапанов. На соединительной пластине сварочный шов должен быть качественным. Установка возвратной пружины производится на заднем крае изделия.

Модели с распоркой

Чтобы правильно установить и поднять груз при использовании этой модификации, сначала следует расположить пятку под местом для подхвата, а далее произвести фиксацию оборудования с помощью держателя. Далее используется ручка, которая воздействует на поршневую систему, и домкрат поднимает автомобиль.

Эта модификация инструмента для подъёма грузов пользуется большим спросом у автомобилистов. Длина ручек для подъёма различается в зависимости от производителя. Распорки находятся возле несущих стоек, а верхняя часть защищена кожухом. Однако не стоит забывать, что весит такая разновидность гидравлического инструмента примерно 13 кг.

Устройства с пятками больших размеров

Подобные модели редко встречаются на рынке, они предназначены для поднятия машин большой грузоподъемности с пятками больших диаметров. Одна из основных положительных характеристик устройства — это устойчивость. Увеличена ширина стоек у домкрата. Кожух для защиты располагается вверху.

Рабочие ручки могут быть зафиксированы или поворачиваться. В конструкции предусмотрены накладки из резины. Однако такое гидравлическое оборудование не пользуется большим спросом у автовладельцев с массой автомобиля больше 2 т.

Чтобы окончательно разобраться в вопросе, какой подкатной домкрат 2 т лучше, необходимо выделить и проанализировать модели устройства различных марок. Самые востребованные модели следующие:

Модель «Зубр».
Модификация «Стелс».
Домкрат подкатной «Biloxxi».
Подкатной автодомкрат «Ермак».

«Зубр». Имеет неплохую репутацию. Сделан очень качественно. Наибольшая высота подъёма 385 мм, подхват работает от высоты клиренса автомобиля 135 мм. Компактность, точная стабильная фиксация в точке подъёма, удобство при пользовании, весьма широкая пятка 55 мм относится к положительным характеристикам. К недостаткам можно отнести то, пятка у модели не прорезинена, это может привести к повреждению вашего автомобиля.
Модификация «Стелс» подходит для автомобилей с низким просветом между днищем и поверхностью. Рычаг не фиксируется, что делает домкрат универсальным при работе в различных условиях. В изделии предусмотрен лоток для небольшого инструмента и запчастей. Высота подхвата 100 мм, максимальный подъём груза на высоту 350 мм. Эта модель относится к тяжеловесам — 12 кг.
Домкрат подкатной «Biloxxi» имеет очень хороший фиксатор груза, что даёт возможность надёжно удерживать автомобиль в любой точке подъёма. Инструмент качественно произведён, и, как следствие, не допускает перекоса под нагрузкой. Эта модель подходит для личного использования. Надёжный корпус, колёса из полиамида и т-образная прорезиненая рукоять.
«Ермак» обладает простотой и надёжностью в эксплуатации. В конструкции предусмотрены быстрый и плавный режим опускания под грузом. Наименьшая высота подхвата 135 мм, наибольшая высота подъёма 385 мм. Рукоять разборная, что позволяет работать в стеснённых условиях. Цена невысокая, так как страна-производитель Китай.

Для замены колеса подкатной гидравлический домкрат подходит. При правильной эксплуатации и своевременном техническом обслуживании это подъёмное оборудование прослужит многие годы. Если делать выбор по критерию «цена — качество», то можно остановиться на модели «Зубр».

Ключевые моменты работы

Домкрат низкий гидравлический функционирует на основе закона Паскаля. Благодаря совершению пользователем возвратно-поступательных движений ручкой управления масло подается из резервуара под поршень, тем самым обеспечивается подъем груза. Для опускания его следует открыть сбросной клапан. В целом же работа домкрата сформирована на свойстве относительной несжимаемости жидкости, которая в итоге и позволяет сформировать необходимое давление.

Также не следует забывать о том, что домкрат гидравлический подкатной 3т не допускает превышения допустимой нагрузки, поэтому с его помощью следует поднимать лишь объекты с весом, не превышающим указанную грузоподъемность.

Особенности

Пневматические домкраты имеют схожее строение, в основе которого лежит единый принцип работы. Такие устройства имеют плоскую конструкцию, которая состоит из нескольких деталей:

прочная основа обычно создается из полимерного материала, который способен выдерживать высокие рабочие нагрузки;
опорный винт;
воздухопровод для нагнетания воздуха внутрь системы;
рукоятка для сброса высокого внутреннего давления;
подушка (одна или несколько) выполняется из очень прочной резины или ПВХ.

Кроме внешних деталей, внутри пневматического домкрата также располагается немало механизмов. Они принимают непосредственное участие в работе всей конструкции и в процессе поднятия груза. Воздушные домкраты обычно служат до 6 лет.

Такая работоспособность является средним показателем среди устройств, что полностью компенсируется рядом важных преимуществ:

компактные размеры позволяют всегда держать подъемный механизм под рукой;
высокая надежность позволяет сравнивать воздушные домкраты с реечными и гидравлическими механизмами;
быстрая работа, которая не требует прикладывания больших усилий;
высокие показатели выносливости делают пневматические устройства хорошим выбором не только для частного использования, но и для промышленного.

Для каждой модели производителями устанавливается максимальный уровень нагрузок, при которых домкрат может нормально работать без ущерба для составных деталей и механизмов. Для работы воздушного домкрата желательно иметь под рукой компрессор с необходимым уровнем производительности.

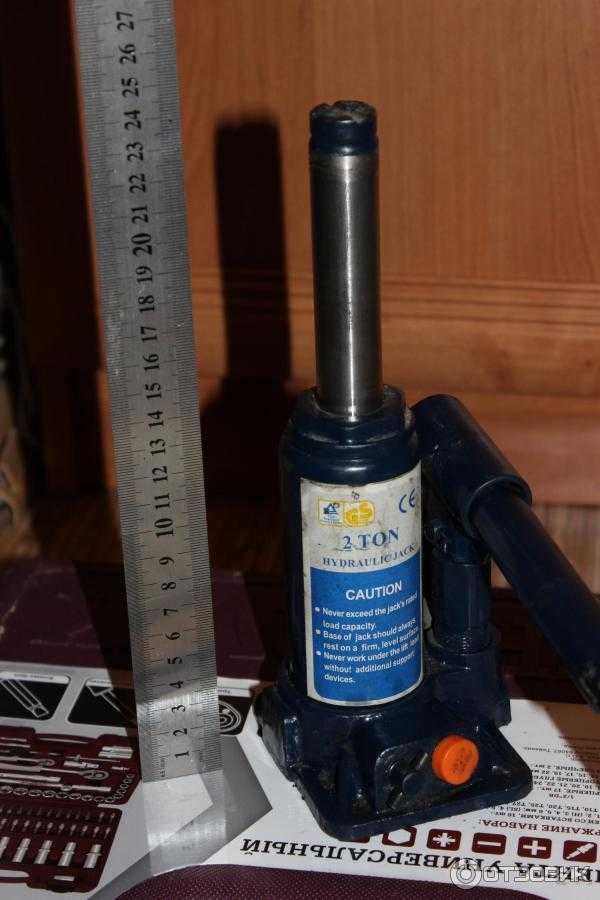

Бутылочный домкрат: устройство и принцип действия

Простой домкрат бутылочного типа состоит из нескольких деталей и узлов. Рассмотрим устройство и назначение каждого из элементов бутылочного домкрата.

Корпус сочетает в себе функции несущей конструкции и емкости для хранения масла. Обычно разбирается на несколько частей: основание с опорной плитой, цилиндр насоса и верхняя часть корпуса, защищающая подъемный механизм и служащая резервуаром для масла.
Механизм создания давления, включающий в себя рычаг, цилиндр насосной магистрали и поршень.
Система клапанов, направляющих жидкость в нужный контур и отвечающая за сброс давления.
Подъемный цилиндр с поршнем. Отвечает непосредственно за подъем автомобиля. На многих современных домкратах в рабочем поршне выполнена резьба и установлен винт с крупной резьбой. При выкручивании этого винта увеличивается высота, на которую способен поднимать домкрат.
Фиксаторная гайка, прижимающая верхнюю часть корпуса к нижней.
Сальники, прокладки, уплотнители.

На большинстве домкратов клапан сброса давления выполнен в виде винта. Но есть конструкции, где опускание производится кнопкой или небольшим рычажком.

Принцип действия бутылочного домкрата предельно прост. Рычаг с большим плечом обеспечивает приложение минимального усилия со стороны человека для приведения накачивающего поршня в движение. При подъеме рычага вверх поршень поднимается и забирает из емкости масло. При движении рычага вниз заборный клапан закрывается, а клапан подачи давления масла в рабочий контур открывается. Масло закачивается в подъемный цилиндр. Поршень выдвигается и поднимает автомобиль. Когда требуется опустить домкрат, то открывается клапан спуска давления (поворотом винта или нажатием рычага).

Преимущества и недостатки гидравлических домкратов

Это одно из самых неприхотливых устройств. При своей высокой мощности подъема они могут использоваться практически в любых, даже экстремальных, условиях. Здесь используется несжимаемая жидкость в качестве рабочего элемента. Это позволяет не только плавно поднимать любое устройство, установленное на домкрат, но и опускать его без особых проблем и рывков. Они имеют высокую грузоподъемность при достаточно высоком коэффициенте полезного действия. У некоторых моделей он может достигать 80%.

Есть и минусы у подобных, казалось бы, универсальных устройств. Если автомобиль сильно занижен, то конструктивные особенности таких приспособлений не позволят подсунуть их под него. Они имеют достаточно высокую начальную высоту подъема. Высота опускания тоже не может регулироваться достаточно четко. Это связано с тем, что она может напрямую зависеть от регулировки устройства. Не всегда удается сохранить в рабочем состоянии все механизмы. Следует регулярно проверять уровень масла в устройстве, а также клапаны и сальники на наличие протечек. Если таковые имеют место, то их немедленно нужно устранять.

В противном случае устройство становится опасным для жизни и здоровья человека. Ввиду конструктивных особенность хранить и перевозить с места на место такие устройства нужно исключительно в вертикальном положении. Только так можно сохранить их работоспособность на долгие годы. Это делается для того, чтобы полностью исключить утечку жидкости.

Как выбрать?

Выбирая подобный инструмент, необходимо заранее определиться с высотой подхвата и максимальной высотой подъема, но и конечно же с необходимым весом, который будет поднимать ваш домкрат. Исходя из этих значений, можно приступать к выбору. Приобретать подобные товары необходимо в специализированных магазинах, где вас не только проконсультируют, но и дадут гарантию на продаваемый товар.

Попросите у персонала сертификат качества на приобретаемый товар. Если по какой-либо причине вам этот документ не показывают или не могут показать, то от покупки в таком заведении лучше отказаться. Обязательно осматривайте товар перед покупкой. На уплотнительных манжетах не должно быть никаких видимых повреждений, а на штоке – царапин и трещин. Если такое удалось обнаружить, то попросите заменить товар.
