Классификация гидравлических домкратов

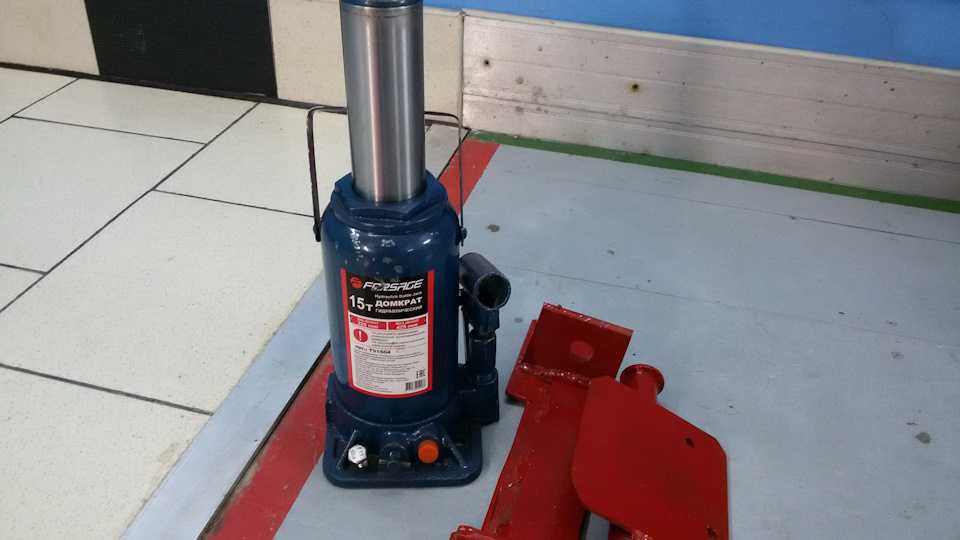

Домкрат бутылочного типа
Относительно простой принцип работы подъемных устройств позволяет изготавливать различные модели и типы. Их область применения может быть бытовой, промышленной или коммерческой. Во многом это определяется конструкцией.
Одним из преимуществ домкратов являются небольшие габариты и возможность применять несколько схем подъема грузов
Важно первоначально определиться с основными параметрами, чтобы подобрать оптимальную модель. Также нужно помнить и об условиях эксплуатации – температуре в помещении, максимальной нагрузке на рабочий поршень и т.д
Гидравлический домкрат может быть нескольких видов, но среди множества конструкций можно выделить следующие:
- бутылочный. Состоит из вертикального плунжера, который соединен с системой нагнетания рабочей жидкости. Отличается небольшими размерами и надежностью в работе;
- телескопический. В качестве рабочего штока применяется телескопический поршень. Он может быть включен в комплектацию бутылочной конструкции. Это позволяет увеличить максимальную высоту подъема груза;
- двухштоковый. Отличается наличием второго поршня, который позволяет увеличить максимальную грузоподъемность;
- подкатные. Применяются для поднятия грузов, которые изначально имеют небольшой клиренс;
- специальные модели. Они предназначены для выполнения специальных задач. Могут быть зацепные, ромбовые двухуровневые.
Двухштоковый домкрат можно встретить в комплектации автомастерских, производственных цехов. Помимо подъема грузов они используются для гнутья металлических конструкций. Благодаря плавному ходу происходит процесс контролируемой деформации.
Лучшие производители
Обзор лучших моделей гидравлических домкратов в 10 т открывает устройство Matrix 50725. Основные характеристики:
- корпус из металла;
- широкое прямоугольное основание, благодаря чему возможна установка на неровной поверхности;
- защита от коррозии;
- вес — 6, 66 кг;
- максимальная высота подъема — 460 мм;
- приваренный рычаг, который гарантирует безопасное перемещение и подъем тяжелого груза.
Домкрат «Энкор 28506». Характеристики:
- быстрая установка под опору благодаря прочному винтовому наконечнику;
- длинная рукоятка минимизирует рабочее усилие;
- вес — 6 кг;
- прямоугольное устойчивое основание;
- приваренная ручка для удобства и безопасности во время установки.
Бутылочная модель «Зубр Эксперт». Характеристики:
- максимальная высота подъема — 460 мм;
- возможность установки на неровной плоскости;
- прямоугольная опора для устойчивости;
- мобильный механизм за счет своего небольшого веса и размеров.
Подкатный домкрат 10 т GE-LJ10. Характеристики:
- удобная конструкция с педалью подъема и длинной рукояткой;
- мощные колеса;
- высота подъема до 577 мм.
Устройство подойдет для работы в автомастерских.
Бутылочный домкрат фирмы Autoprofi 10 т. Характеристики:
- высота подъема — 400 мм;
- вес — 5.7 кг;
- наличие перепускного клапана, который создает защиту от перегруза;
- прочный корпус.
Виды
Наибольшей популярностью пользуется бутылочный гидравлический домкрат. В нем шток ставится по вертикали. В составе устройства предусматривается обязательный комплекс для нагнетания масла.
Телескопическое исполнение подразумевает замену обычного штока на выдвигаемый поршень. В таком варианте высота поднятия груза увеличивается.
Ромбовые системы привлекательны тем, что имеют 4 ключевые точки подъёма. Это очень удобно, когда надо поднять над землей все транспортное средство целиком, а не просто работать с одним из колес.
А вот для обычных работ в частном гараже привлекательнее будет подкатной домкрат. Его рабочая высота невелика. Зато есть тележка, которая облегчает перемещение. Такое устройство пригодится и для починки иного оборудования.
Двухштоковый домкрат имеет еще один (кроме основного) поршень. Грузоподъемность его довольна высока. Такие устройства востребованы в профессиональных мастерских. С их помощью и тяжеловесный автомобиль чинить легче, и изогнуть металлоконструкцию какую-нибудь не составит особого труда. Но есть немало и других тонкостей, которые надо учесть потенциальному владельцу подъемника.
Виды
Различают несколько видов домкратов.
Гидравлические устройства работают на жидкости, отличаются своей конструкцией, могут быть одно- или двухплунжерные, также могут отличаться по типу привода. Конструкция таких вариантов состоит из корпуса, поршня и рабочей жидкости. Направляющим цилиндром является корпус с резервуаром для масла. После нажатия на приводную рукоятку усилие передается через рычаг на насос. Во время движения вверх масло попадает в полость насоса. Благодаря тому, что поршень и цилиндр имеют разный диаметр, то прилагаемое усилие сводится к минимуму. Масло под поршнем выталкивает его и поднимает находящийся под ним груз. Такие устройства имеют высокий КПД, работают очень плавно, имеют высокую жесткость конструкции.
Бутылочные устройства имеют такой же принцип действия, как и гидравлические, отличаются только более мощной конструкцией. Могут работать в любых погодных условиях, так как жидкость в цилиндре не подвержена замерзанию. Они отличаются устойчивостью благодаря вертикальной конструкции и широкой форме опоры. Их необходимо использовать и хранить только в вертикальном положении, иначе может произойти утечка масла.
Самыми приспособленными и востребованными являются подкатные домкраты. Их возможно использовать в любых условиях. Благодаря гидравлическому принципу работы они обеспечивают плавный ход во время опускания и поднятия груза. Из-за особенностей формы они могут поднять груз практически с нулевой высоты, что очень удобно в работе с автомобилями, которые имеют низкую посадку. Они легки в использовании, но так же, как и бутылочные аналоги, должны находиться в вертикальном положении.
Реечные домкраты имеют одну отличительную черту – это отогнутый конец рейки на 90 градусов. Благодаря такой конструкции можно поднять груз даже с самой низкой точки. Такие устройства можно использовать как в вертикальном, так и в горизонтальном положении. Такая способность очень востребована, так как предоставляет более комфортную работу. Принцип действия у таких устройств состоит во взаимодействии зубчатой рейки и храпового механизма. В корпусе есть подъемный рычаг и опора для груза. Во время поднятия груза корпус движется по зубчатой рейке. Устройство защищено металлическим кожухом от попадания в него пыли и грязи. Если к такому виду домкрата подсоединить металлический трос, то устройство может работать по принципу лебёдки.
Зацепные или двухступенчатые домкраты имеют два подхвата, которые находятся на разной высоте. Такие механизмы бутылочного типа являются двухуровневыми и совмещают в себе два вида, низкоподхватный и бутылочный. Характерной особенностью таких устройств является подхватная лапа, которая цепляет груз за нижний край.
Домкраты — виды и назначение
Домкраты являются незаменимыми помощниками при проведении монтажных, ремонтных и других видов работ, при которых возникает необходимость приподнять на небольшую высоту груз и удерживать его в приподнятом положении. Отличием домкрата от иного грузоподъемного оборудования (тали, лебедки и др.) в том, что домкрат находится под грузом и не требует дополнительного оборудования для его установки.
Виды домкратов
Существует несколько разновидностей домкратов: ручные и электрические. В данной статье речь пойдет о ручных домкратах.
По специфике конструкции ручные домкраты можно разделить на винтовые, гидравлические и реечные.
Винтовые домкраты
Винтовые домкраты предназначены для вспомогательных работ с грузами и используются в качестве основных или дополнительных опор после поднятия груза другими подъемными средствами. Широко используются в автомобильных мастерских для удержания различного вида транспорта на небольшой высоте. Частое использование винтового домкрата в качестве основного грузоподъемного устройства для подъема грузов, масса которых соответствует или близка к грузоподъемности домкрата, может привести к преждевременному износу резьбовых соединений подъемного винта и цилиндра.
Механизм винтового домкрата представляет собой одноступенчатый шестеренный привод, передающий вращательное движение на подъемный винт.
Ознакомиться с основными техническими характеристиками винтовых домкратов можно в таблице:
| Г/п, т | Min высота, мм | Ход винта, мм | Max высота, мм | Масса, кг |
| 3,2 | 225,0 | 110,0 | 335,0 | 4,3 |
| 5,0 | 243,0 | 130,0 | 373,0 | 7,5 |
| 10,0 | 272,0 | 150,0 | 422,0 | 11 |
| 16,0 | 320,0 | 180,0 | 500,0 | 17 |
| 20,0 | 325,0 | 180,0 | 505,0 | 18 |
| 32,0 | 385,0 | 200,0 | 585,0 | 27 |
| 50,0 | 430,0 | 180,0 | 610,0 | 30 |
| 100,0 | 412,0 | 200,0 | 612,0 | 77 |
Гидравлические домкраты
Гидравлические домкраты предназначены для самостоятельных работ с грузами и применяются для подъема грузов на небольшую высоту. Следует помнить, что домкраты данного типа не рекомендуется использовать для длительного удержания грузов в поднятом состоянии.
Гидравлические домкраты работают на жидкости – гидравлическом масле. Механизм их действия основан на принципе сообщающихся сосудов. С помощью насоса рабочая жидкость из емкости передвигается в цилиндр, создается давление, которое поднимает поршень и расположенный на опорной площадке груз. Возвращение в исходную позицию достигается за счет открытия клапана, из-за чего жидкость под тяжестью груза перетекает из цилиндра в емкость.
Данный вид домкратов часто используется в автомастерских, в строительстве и при разборке завалов.
Ознакомиться с техническими характеристиками гидравлических домкратов можно в нашем каталоге.
Реечные домкраты
Реечные домкраты зарекомендовали себя как надежные и простые в эксплуатации устройства. Благодаря простой конструкции, они успешно используются не только на больших промышленных предприятиях, но и в быту.
Высокая надежность, простота конструкции и относительно невысока цена сделали реечные домкраты популярными изделиями, применяемыми в железнодорожной и автомобильной отрасли, а также при проведении ремонтных и монтажных работ в различных сферах.
В основе реечного домкрата находятся зубчатая рейка и опорный корпус. Подхват реечного домкрата поднимается на необходимую высоту с помощью рукоятки, передающей усилие.
На нашем сайте представлен широкий ассортимент реечных домкратов российского, китайского и чешского производства. Ознакомиться с техническими характеристиками конкретных моделей можно в нашем каталоге.
Где купить?
Приобретая домкраты у нас — Вы можете быть уверены в качестве поставляемой продукции. В нашем каталоге представлен широкий ассортимент домкратов различных видов. Если Вам требуется помощь в выборе — мы будем рады помочь Вам: звоните на нашу горячую линию 8 или задайте вопрос специалисту через онлайн-чат, ссылку на который Вы найдете в нижнем правом углу экрана.
Описание
Каждая разновидность гидравлических домкратов, включая бутылочные, предполагает определенные особенности устройства. Однако все они, независимо от типа и моделей, имеют одинаковый механизм подъема штоков.
В перечень основных элементов таких устройств входят следующие элементы.
- Рычаг, выполняющий ключевую роль при перекачивании рабочей жидкости (масла) между резервуарами внутри подъемника.
- Плунжер, который перемещается параллельно с рычагом. При этом в процессе движения вверх жидкость набирается из одной емкости, а при спуске выталкивается в другую. Подобным образом создается необходимое давление под штоком домкрата.
- Поршень, представляющий собой основу штока, максимально прилегающую к внутренней поверхности гидроцилиндра и приводимую в движение повышающимся давлением рабочей жидкости.
- Шток, являющийся конечным конструктивным элементом, упирающимся непосредственно в груз, и перемещающийся вместе с поршнем.
- Клапаны обратного действия (2 шт.), за счет работы которых масло перемещается из одного цилиндра в другой и не вытекает при этом обратно. Так, одно из этих устройств открывается при образовании вакуума, а закрывается, как только создается давление. Параллельно второй клапан функционирует наоборот.
- Клапан перепускной – важный элемент механизма, отвечающий за нормализацию рабочего давления. Его функции заключаются в открывании заслонки, расположенной между двумя резервуарами с маслом. За счет срабатывания этого клапана происходит опускание штока под нагрузкой.
С учетом всех технических характеристик, эксплуатационных показателей и конструктивных нюансов бутылочные домкраты можно назвать самыми простыми. Это обусловлено, в первую очередь, отсутствием дополнительных устройств и механизмов.
