Стандартный вес
В ассортименте крепежных изделий представлено множество болтов в разном исполнении.
Класс точности у таких изделий – В, резьбовая нарезка расположена по всему стержню. В зависимости от резьбы меняется вес и размер крепежей.
Чтобы узнать теоретически, сколько весит один или тысяча метизов, нужно знать, под каким номером ГОСТа они находятся. Эти номера можно найти в специальных таблицах. В них достаточно информации о весе болтов в зависимости от диаметра, длины и вида гайки. А также можно узнать, сколько штук в одном килограмме, и какие нормы ГОСТ по весу соблюдаются для каждого вида болтов. Масса метиза обычно рассчитывается вместе с гайкой или шайбой.
Таблица веса метизов по ГОСТу
| Масса гаек ГОСТ 5915-70 | Масса шайб ГОСТ 11371-78 | Масса гвоздей ГОСТ 4028-63 | |||||||||||
| за 1000 шт | за 1000 шт | за 1000 шт | |||||||||||
| d, мм | m, кг | d, мм | m, кг | d, мм | m, кг | d, мм | m, кг | dxl, мм | m, кг | dxl, мм | m, кг | dxl, мм | m, кг |
| М2,5 | 0,272 | М16 | 37,61 | 2 | 0,036 | 16 | 10,976 | 0,8х8 | 0,032 | 1,6х40 | 0,633 | 3,0х70 | 3,77 |
| М3 | 0,377 | М18 | 53,27 | 2,5 | 0,085 | 18 | 13,976 | 0,8х12 | 0,051 | 1.6х50 | 0,791 | 3,0х80 | 4,33 |
| М3,5 | 0,497 | М20 | 71,44 | 3 | 0,115 | 20 | 16,361 | 1,0х16 | 0,1 | 1,8х32 | 0,64 | 3,5х90 | 6,6 |
| М4 | 0,8 | М22 | 103,15 | 4 | 0,299 | 22 | 17,47 | 1,2х16 | 0,147 | 1,8х40 | 0,787 | 4,0х100 | 9,5 |
| М5 | 1,44 | М24 | 122,87 | 5 | 0,43 | 24 | 31,058 | 1,2х20 | 0,183 | 1,8х50 | 0,967 | 4,0х120 | 11,5 |
| М6 | 2,573 | М27 | 175,28 | 6 | 0,99 | 27 | 39,438 | 1,2х25 | 0,219 | 1,8х60 | 1,16 | 5,0х120 | 17,8 |
| М8 | 5,548 | М30 | 242,54 | 8 | 1,725 | 30 | 50,456 | 1,4х25 | 0,302 | 2,0х40 | 0,949 | 5,0х150 | 21,9 |
| М10 | 10,22 | М36 | 416,78 | 10 | 3,438 | 36 | 87,35 | 1,4х32 | 0,385 | 2,0х50 | 1,19 | 6,0х150 | 32,4 |
| М12 | 15,67 | М42 | 623,88 | 12 | 6,066 | 42 | 175,09 | 1,4х40 | 0,482 | 2,5х50 | 1,87 | 6,0х200 | 43,1 |
| М14 | 25,33 | М48 | 956,2 | 14 | 8,377 | 48 | 283,96 | 1.6х25 | 0,397 | 2,5х60 | 2,23 | 8,0х250 | 96,2 |
| Масса стальных болтов ГОСТ 7798-70, кг/1000шт | |||||||||||||||
| Длина, мм | Размер метрической резьбы, мм | ||||||||||||||
| М6 | М8 | М10 | М12 | М14 | М16 | М18 | М20 | М22 | М24 | М27 | М30 | М36 | М42 | М48 | |
| 8 | 4,306 | 8,668 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 10 | 4,712 | 9,394 | 16,68 | — | — | — | — | — | — | — | — | — | — | — | — |
| 12 | 5,118 | 10,12 | 17,82 | — | — | — | — | — | — | — | — | — | — | — | — |
| 14 | 5,524 | 10,85 | 18,96 | 27,9 | — | — | — | — | — | — | — | — | — | — | — |
| 16 | 5,93 | 11,57 | 20,1 | 29,5 | 43,98 | — | — | — | — | — | — | — | — | — | — |
| 18 | 6,336 | 12,3 | 21,23 | 31,1 | 46,21 | 65,54 | — | — | — | — | — | — | — | — | — |
| 20 | 6,742 | 13,02 | 22,37 | 32,8 | 48,45 | 68,49 | 95,81 | — | — | — | — | — | — | — | — |
| 22 | 7,204 | 13,52 | 23,51 | 34,4 | 50,69 | 71,44 | 99,52 | — | — | — | — | — | — | — | — |
| 25 | 7,871 | 14,84 | 25,22 | 36,9 | 54,05 | 75,87 | 105,1 | 133,3 | — | — | — | — | — | — | — |
| 28 | 8,537 | 16,33 | 26,92 | 39,3 | 57,4 | 80,29 | 110,6 | 140,2 | — | — | — | — | — | — | — |
| 30 | 8,981 | 17,12 | 28,52 | 41 | 59,64 | 83,24 | 114,3 | 144,8 | 193 | — | — | — | — | — | — |
| 32 | 9,426 | 17,91 | 29,43 | 42,6 | 61,87 | 86,19 | 118 | 149,4 | 199 | 237 | — | — | — | — | — |
| 35 | 10,09 | 19,09 | 31,28 | 45,3 | 65,24 | 90,62 | 123,6 | 156,3 | 207 | 246,9 | 340,6 | — | — | — | — |
| 38 | 10,76 | 20,28 | 33,18 | 48 | 68,59 | 95,04 | 129,2 | 163,2 | 215 | 256,9 | 353,3 | — | — | — | — |
| 40 | 11,2 | 21,07 | 34,36 | 49,8 | 71,25 | 97,99 | 132,9 | 167,8 | 221 | 263,5 | 361,8 | 474,8 | — | — | — |
| 45 | 12,31 | 23,04 | 37,45 | 54,2 | 77,3 | 105,7 | 142,1 | 179,4 | 235 | 280,1 | 373 | 500,9 | — | — | — |
| 50 | 13,42 | 25,02 | 40,53 | 58,7 | 83,35 | 113,6 | 152,4 | 190,9 | 249 | 296,7 | 404,1 | 526,9 | 834,5 | — | — |
| 55 | 14,53 | 26,99 | 43,62 | 63,1 | 89,39 | 121,5 | 162,4 | 203,7 | 263 | 313,3 | 425,3 | 553 | 872,1 | 1304 | — |
| 60 | 15,64 | 28,97 | 46,7 | 67,6 | 95,44 | 129,4 | 172,4 | 216 | 279 | 329,9 | 446,5 | 579 | 909,8 | 1356 | — |
| 65 | 16,76 | 30,94 | 49,79 | 72 | 101,5 | 137,3 | 182,4 | 228,4 | 294 | 348,8 | 467,7 | 605,1 | 947,4 | 1407 | 2009 |
| 70 | 17,87 | 32,91 | 52,87 | 76,4 | 107,5 | 145,2 | 192,4 | 240,7 | 309 | 366,5 | 491,1 | 631,1 | 985 | 1458 | 2076 |
| 75 | 18,98 | 34,89 | 55,96 | 80,9 | 113,6 | 153,1 | 202,4 | 253 | 324 | 384,3 | 513,6 | 659,7 | 1023 | 1509 | 2143 |
| 80 | 20,09 | 36,86 | 59,04 | 85,3 | 119,6 | 161 | 212,4 | 265 | 339 | 402,1 | 536,1 | 687,5 | 1061 | 1561 | 2211 |
| 85 | 21,2 | 38,84 | 62,13 | 89,8 | 125,7 | 168,9 | 222,4 | 277,7 | 354 | 419,8 | 558,6 | 715,2 | 1098 | 1612 | 2278 |
| 90 | 22,31 | 40,81 | 65,21 | 94,2 | 131,7 | 176,8 | 232,4 | 290,1 | 369 | 437,6 | 581 | 743 | 1141 | 1663 | 2345 |
| 95 | — | 42,79 | 68,3 | 98,6 | 137,8 | 184,7 | 242,4 | 302,4 | 383 | 455,4 | 603,5 | 770,8 | 1181 | 1715 | 2412 |
| 100 | — | 44,76 | 71,38 | 103 | 143,8 | 192,6 | 252,4 | 314,7 | 398 | 473,2 | 626 | 798,5 | 1221 | 1766 | 2479 |
| 105 | — | — | 74,47 | 108 | 149,9 | 200,5 | 262,4 | 327,1 | 413 | 490,9 | 648,5 | 826,3 | 1261 | 1826 | 2546 |
| 110 | — | — | 77,55 | 112 | 155,9 | 208,4 | 272,3 | 339,4 | 428 | 508,7 | 671 | 854,1 | 1301 | 1880 | 2614 |
| 115 | — | — | 80,63 | 116 | 162 | 216,3 | 282,3 | 351,8 | 443 | 526,5 | 693,5 | 881,8 | 1341 | 1934 | 2690 |
| 120 | — | — | 83,72 | 121 | 168 | 224,2 | 292,3 | 364,1 | 458 | 544,2 | 716 | 909,6 | 1381 | 1989 | 2760 |
| 125 | — | — | 86,8 | 125 | 174 | 232,1 | 302,3 | 376,4 | 473 | 562 | 738,5 | 937,4 | 1421 | 2043 | 2831 |
| 130 | — | — | 89,89 | 130 | 180,1 | 240 | 312,3 | 388,8 | 488 | 579,8 | 761 | 965,2 | 1461 | 2098 | 2903 |
| 140 | — | — | 96,06 | 139 | 192,2 | 255,8 | 332,3 | 413,5 | 518 | 615,3 | 806 | 1021 | 1541 | 2207 | 3045 |
| 150 | — | — | 102,18 | 148 | 204,3 | 271,6 | 352,3 | 438,1 | 548 | 650,8 | 850,1 | 1076 | 1621 | 2315 | 3187 |
| 160 | — | — | 108,38 | 156 | 216,4 | 287,4 | 372,3 | 462,8 | 578 | 686,4 | 895,9 | 1132 | 1701 | 2424 | 3329 |
| 170 | — | — | 114,58 | 165 | 228,5 | 303,2 | 392,3 | 487,5 | 607 | 721,9 | 940,9 | 1188 | 1780 | 2533 | 3471 |
| 180 | — | — | 120,68 | 174 | 240,6 | 319 | 412,3 | 512,2 | 637 | 757,5 | 985,9 | 1243 | 1860 | 2642 | 3614 |
| 190 | — | — | 126,88 | 183 | 252,7 | 333,8 | 432,3 | 536,9 | 667 | 793 | 1031 | 1299 | 1940 | 2751 | 3756 |
| 200 | — | — | 133,08 | 192 | 264,7 | 350,6 | 452,2 | 561,5 | 697 | 828,6 | 1076 | 1354 | 2020 | 2860 | 3898 |
| 220 | — | — | — | 210 | 228,9 | 382,2 | 492,2 | 610,9 | 757 | 899,6 | 1166 | 1465 | 2180 | 3077 | 4182 |
| 240 | — | — | — | 228 | 313,1 | 413,8 | 532,2 | 660,3 | 816 | 970,8 | 1256 | 1576 | 2340 | 3295 | 4466 |
| 260 | — | — | — | 245 | 337,6 | 445,4 | 572,2 | 709,6 | 876 | 1042 | 1346 | 1687 | 2500 | 3513 | 4751 |
| 280 | — | — | — | — | 361,5 | 476,9 | 612,2 | 759 | 936 | 1113 | 1436 | 1798 | 2660 | 3730 | 5035 |
| 300 | — | — | — | — | 385,7 | 508,5 | 652,2 | 808,3 | 996 | 1184 | 1526 | 1910 | 2820 | 3948 | 5319 |
В таблице метизов представлен сортамет гаек, болтов, которые наиболее часто используются для крепежа. Вес гаек оцинкованных, болтов высокопрочных незначительно выше, чем у обычных, как правило, к посчитанным килограммам добавляем 3-4%. Однако нужно учитывать тот факт, что вес метизов не всегда отвечает справочным значениям. Фактическая масса будет немного больше или меньше, т.к. есть допуски на изготовление по ГОСТ. Данные по весу металлических изделий носят только информационный характер.
Вес гаек
Масса 1 штуки по ГОСТ 5927-1970 составляет:
- для М2.5 – 0,272 г,
- М3 – 0,377 г,
- М3.5 – 0,497 г,
- М4 – 0,8 г,
- М5 – 1,44 г,
- М6 – 2,573 г.
Оцинковка не вносит заметных изменений в вес. У изделий особой прочности вес (по ГОСТ 22354-77), измерен следующими значениями:
- М16 – 50 г,
- М18 – 66 г,
- М20 – 80 г,
- М22 – 108 г,
- М24 – 171 г,
- М27 – 224 г.
Высокопрочная сталь утяжеляет изделие по сравнению с обычной чёрной сталью лишь незначительно. Чтобы узнать количество гаек на килограмм, делят вес 1000 г на массу одной единицы данного крепежа в граммах из таблицы значений. Например, изделий М16 в килограмме – 20 шт., а вес 1000 таких элементов – 50 кг. В тонне таких гаек – 20000.
Как рассчитать?
При покупке 10–15 болтов не понадобится знание их веса, но если потребуется большое количество, будет легче всего оформить заказ весом: в килограммах или граммах.
А также можно рассчитать количество имеющихся болтов. Для этого необходимо знать, сколько весит один болт в теории, и иметь в наличии весы.
Чтобы вес болтов перевести из кг в штуки, нужно воспользоваться таблицей веса крепежей разных параметров. Расчет происходит на основе теоретического веса одного болта на основании стандарта ГОСТ. Нужно общий вес разделить на массу одного болта. Подобные подсчеты будут считаться примерными, так как вес болта берется теоретический. При подсчетах также стоит учитывать, что для изготовления метизов применяются разные марки стали, соответственно, и класс прочности тоже будет разный. Для облегчения процесса подсчета в сети интернет есть специальные онлайн-калькуляторы, которые помогут штуки переводить в килограммы и наоборот.
Размеры разных видов

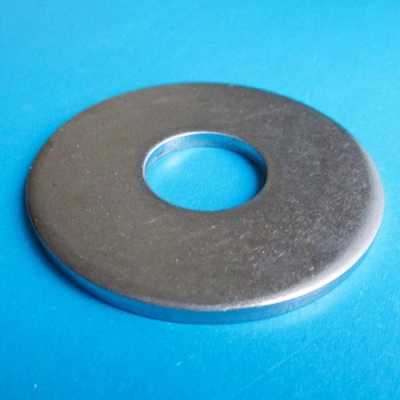

Достаточно часто шайбы, в том числе и оцинкованные металлические, приобретают у иностранных поставщиков. В этом случае метизы изготавливаются по нормам DIN 125. В таком стандарте есть свой набор размеров, который в большой мере отличается от привычного российского ГОСТа. Так, DIN М1 имеет диаметры 1,1 и 3, при толщине на уровне 0,3 мм.
Класс М1.8 при внутреннем диаметре 2 мм снаружи имеет уже габарит 0,45 см. Начиная с М2.2 внешнее сечение уже будет не менее 6 мм, а толщина — минимум 0,05 см. Класс DIN М5 означает, что по периметру ширина метиза достигает 10 мм. У М6 этот показатель равен уже 12 мм. Самый крупный серийный вариант — М90 — отличается внутренним диаметром 93/96, внешним 160 мм; слой металла равен уже 1,2 см.
Для М22 свойственны:
- ширина внутри – 2,3;
- ширина по внешнему периметру – 3,9;
- толщина – ровно 3 см.
Распространенные габариты
Знание основных размеров шайб необходимо уже потому, что от них зависит габарит совместимых крепежных изделий. Для конструкций М3 по действующему ГОСТу обязательны такие параметры:
- масса 1000 единиц – 340 граммов;
- 2942 штуки на 1000 граммов;
- масса единичного изделия – 0,00034 кг;
- номинальное сечение отверстия под нарезку – 0,32 см;
- разброс наружных сечений – от 0,664 до 0,7 см.
Немного иначе обстоят дела с габаритами крепежей М4. Сечение нарезов в этом случае равно, конечно, 4 мм. Однако протяженность отверстия d1 чуть больше — 0,43 см. Минимальный диаметр снаружи превышает 8 мм. Если быть точными, то он равен 8,64 мм; но эти параметры относятся только к совершенно плоским изделиям, а у гроверов линейные размеры таковы (в сантиметрах):
- 0,4;
- 0,41;
- 0,76.
Многие потребители стараются покупать М6. У подобного продукта:
- сечение внутри равно 6,4 мм;
- внешняя ширина достигает 1,2 см;
- конструкционный металлический слой равен 0,16 см.
Но широкой популярностью, конечно, пользуется и шайба М8. При внутреннем габарите 0,84 см она вовне достигает 16 мм. Что касается толщины, то она та же самая, что у М6.
Следующий по списку размер — М10. Подобные шайбы сконструированы с расчетом на совместимость с винтами и болтами аналогичной категории. Реальное отверстие во внутренней части может колебаться от 1,05 до 1,077 см.
Для гроверов подобные показатели — от 1,02 до 1,07 см. Наружные сечения d2 для простой шайбы минимум 1,948, максимум 2 см. Для гровера разброс не свойствен. Индекс d2 составляет фиксированно 18,1 мм.

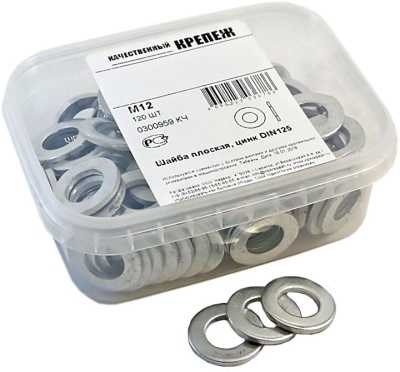

Полезно также обратить внимание на шайбы М12. У плоского ее типа есть два частных варианта: со снятием фаски либо без нее
Сечение резьбы, величина выемки и периметр будут составлять, соответственно:
- 1,2 см (у гровера так же);
- 1,3 см (в гроверном варианте 1,22 см);
- 23,48-24 и 21,1 мм;
- слой по номиналу – 0,25 см;
- реальная толщина – 2,3-2,7 мм в плоском и 5-5,9 мм в гровер-исполнении.
Стабилен потребительский спрос на шайбы М14. Их применяют:
- мебельщики;
- автомобилестроители;
- крупное машиностроение;
- строители;
- обработчики камня и многие другие заказчики.
Диаметр внутри — 15, снаружи — 28 мм, а в толщину такой метиз достигает 0,25 см. Реалистичная толщина плоских шайб М16 варьируется от 0,27 до 0,33 см. Если их делают в формате гровера, то разброс будет равен 0,7-0,83 см. Сечение резьбы в обеих моделях одинаково — 16 мм. Номинал толщины — 3 мм.
Если предыдущих форматов недостаточно, на выручку может прийти М20. И оценки различных компаний показывают даже, что это одно из наиболее ходовых решений. Толщина такой модели та же самая, что у М16. Сечение внутри — 21 мм. Снаружи оно равняется уже 3,7 см; в виде гровера показатели таковы:
- резьбовой размер 2 см;
- d1 2,02 см;
- d2 3,36 см.
Стальной универсальный (то есть мебельный, автомобильный и так далее) крепеж M24 имеет толщину 0,4 см. Диаметр внутри/извне 25/44 мм. Допускается использование в связке с другими изделиями формата М24. Все подобные товары производят сообразно ГОСТ 11371-78.
Этот же норматив распространяется и на метизы категории М30. Их линейные параметры:
- диаметр внутри – 31 мм;
- диаметр снаружи – 56 мм;
- общая толщина металла – 4 мм;
- сечение отверстия в гровер-исполнении – 30,5 мм;
- внешний диаметр в гровер-исполнении – 48,2 мм.
МАССА МЕТИЗОВ, РАСЧЕТ ВЕСА БОЛТОВ, ГАЕК, ШАЙБ ПО ГОСТ
асчет метизов по размерам (диаметр резьбы в мм, длина габаритная, размер шестигранника) выполняется на базе теор веса одного болта, гайки, шайбы. Таблицы массы единицы метизной продукции составлены в соответствии с ГОСТ. Чтобы узнать сколько весят болты по ГОСТ 7798-70 с гайкой ГОСТ 5915-70 и шайбой ГОСТ 11371-78 нужно перемножить вес комплекта (суммировать значения из таблицы метизов) на их число. Считать можно любое количество позиций путем перемножения массы 1шт на общее количество. Также возможен и обратный перевод веса метизов в количество, разделив общую массу крепежа на удельный вес 1 шт. Перевод крепежа из кг в шт будет считаться приближенным, так как расчет выполняется на базе теоретического веса крепежа из справочника.
Болты, гайки, шайбы выпускают разных размеров – от маленьких диаметров резьбы (М6, М8, М10, М12, М14, М16, М18, М20, М22, М24, М27, М30, М36, М42, М48) до очень больших длин, составляющих 8-300 мм резьбовой части метизных изделий.
риведем пример массы метизных изделий для различных номинальных диаметров по ГОСТ.
— вес болта м10х10 составит 16,68 г, в 1 кг будет 60 шт,
— вес гайки м16 равен 0,037 кг в 1шт,
— вес шайбы м24 – 0,031 кг в 1шт.
