Как выбрать крепеж для газобетона, разновидности креплений

Классификации изделий

При выборе крепления учитывается 5 основных факторов:

  • величина нагрузки – на дюбель, на поверхность, на конструкцию;
  • характер нагрузки – стационарный, динамический;
  • вид фиксации;
  • характер материала – камень, бетон, кирпич, гипсокартон;
  • конструкция поверхности – стена, потолок.

Собственно, крепеж выпускается нескольких видов для различных способов и материалов.

В видео ниже рассказано о правилах выбора дюбелей:

По виду монтажа

Дюбель, а вернее говоря, гвоздь может иметь несколько разное строение, благодаря чему работать с ним нужно разными инструментами.

Ручной монтаж – то есть, с использованием механических инструментов. Гвозди для такой работы делятся на 2 вида:

  • без резьбы – гвоздь забивается молотком, выкрутить его возможности нет;
  • гвоздь с резьбой – вбивается или вкручивается. Главное его преимущество – возможность демонтажа.
  • Монтаж с помощью строительно-монтажного пистолета – гвоздь имеет ограничительную манжетку, но обходится без распорного тела. Такой вариант обеспечивает куда более быстрый монтаж и к тому же рассчитан на более высокую нагрузку.

По материалу поверхности

Более интересная с точки зрения пользователя, так как позволяет установить, какой крепеж подходит для какой стены или потолка.

Самыми распространенными являются нейлоновые дюбели с резьбой или без с диаметром от 2 до 16 мм. Они используются для крепления в стандартный строительный камень – кирпич, бетон, и выдерживают от 200 до 450 кг стационарной нагрузки.

Дюбель для газобетона– материал считается относительно низкопористым, так что такое крепление вполне допустимо. Удерживается дюбель за счет спиралевидных ребер и расклинивания при забивании гвоздя.

Рамные – имеют большую длину, от 60 до 360 мм. Выпускаются они 2 видов: для твердого сплошного материала и для пустотелого щелевого. Распорная часть дюбеля удлинена и рассчитана на то, что при прохождении щелевой основы дюбель зацепит несколько перемычек, что обеспечит крепеж.

Дистанционные дюбели позволяют крепить элементы – обрешетку, например, на некотором расстоянии от стены. Дистанция может варьироваться от 1 до 30 мм. Дистанционный дюбель разделяется на 2 части – одна для рейки, вторая для материала, и соединяются шурупом специальной конструкции. Таким образом можно компенсировать многочисленные неровности стены и получить идеально ровную поверхность.

Универсальный – способен «самостоятельно» определить наличие или отсутствие пустот. При фиксации в сплошной материал распорное тело разжимается и плотно фиксируется, а при попадании в пустоты выпучивается и прилегает к опоре.
Таким же образом ведут себя металлические дюбели, то есть, с металлическим корпусом. Разработаны они для крепления к тонкостенным поверхностям, но при этом удерживают достаточную нагрузку. При вкручивании шурупа металлический дюбель выпучивается и прижимается к тонкой опоре.

Гвоздевой дюбель обеспечивает быстрый монтаж обрешетки, плинтуса, реек и прочего, когда необходимо укрепить большое количество элементов. Гвоздь здесь имеет накатку в виде обратных конусов. Вставляется вместе с дюбелем в высверленное отверстие через рейку и вбивается молотком. Демонтажу не подлежит.

Изделия с подпружиненными откидными планками – дюбель-бабочка, используются для фиксации предметов к пустотелой поверхности – к подшивным потолкам, например, при монтаже люстры. Пройдя твердый слой, дюбель под действием пружины раскрывается, упирается в обшивку с внутренней стороны. Как правило, модель продается с крючками или резьбовыми шпильками.
Для крепления в бетон и полнотелый кирпич конструкций, имеющих большой вес – гаражные ворота, солнцезащитная маркиза и так далее, используются металлические дюбели с резьбовыми шпильками или болтами. Рассчитан крепеж на очень большую нагрузку – до нескольких тонн.

  • Дюбели для гипсокартона и пористого бетона – как металлические, так и пластиковые, имеют острие в виде перистого сверла и крупную резьбу на распорном теле. Для таких дюбелей отверстие не высверливают, а вкручивают всю конструкцию обычной отверткой.
  • Утеплителедержатель – специальный дюбель для фиксации теплоизолятора или твердопенного материала. Отверстия для него в кирпиче и бетоне высверливают, но сам дюбель забивают без гвоздя.
  • Весьма специфический вид – инъекционный дюбель. В отверстие под крепеж вставляют сеточный анкер, затем вбивают дюбель и через защитную втулку вводят шприцом быстротвердеющий состав. Под его давлением анкерная сетка внутри материала расправляется, образуя анкер в виде шара. При фиксации в щелевой кирпич допускается применять дюбель без сетки.

Читать также: Как правильно выбрать циркулярную пилу

Длина, толщина, вес дюбель-гвоздей рассмотрены ниже.

Советы по применению

При выборе тарельчатых дюбелей следует обратить внимание на некоторые нюансы:

если будет происходить монтаж пеноплекса, то выбор следует остановить на разновидностях с шершавой шляпкой;
стоит обратить повышенное внимание на качество антикоррозийной обработки, если существует риск попадания осадков внутрь теплоизоляционной конструкции;
при утеплении высотных зданий следует приобретать самые дорогие модели тарельчатых дюбелей с металлическим распорным гвоздем и пластиковой термоголовкой, которая предохраняет конструкцию от попадания внутрь влаги;

  • к предпочтительным эксплуатационным характеристикам, помимо выдерживания общей массы конструкции, собственного веса и размеров, а также следует добавить температурный диапазон эксплуатации;
  • в северных широтах при экстремальных погодных условиях нежелательно использовать в монтаже наружного утеплителя тарельчатый дюбель из пластика с пластиковым распорным стержнем. Дело в том, что при экстремально низкой температуре и перепадов влажности существует серьезный риск их растрескивания и в дальнейшем разрушения всей системы термоизоляции. В такой ситуации предпочтение стоит отдать тарельчатому дюбелю с металлическим стержнем и термокрышкой или фасадному тарельчатому дюбелю со стержнем из стеклопластика.

  • разметка зоны монтажа утеплителя;
  • сверление отверстий сквозь утеплитель;
  • установка дюбеля в посадочное отверстие до полного утопления шляпки в утеплитель;
  • установка гвоздя для распора и забитее его до необходимого уровня.

  • Перед началом работы необходимо подготовить исходную поверхность. Для этого устраняются все впадины и выпуклости до получения ровной поверхности. Затем, утеплитель крепится к рабочей поверхности при помощи специальной клеящей смеси. Если поверхность довольно ровная, то для формовки можно использовать зубчатый шпатель.
  • Чтобы первый ряд утеплителя не опускался под массой последующих, в нижней части крепится стартовая планка. На нее будут опираться листы. Затем, после полного высыхания клеящей смеси (примерно 2–3 дня) листы окончательно крепятся тарельчатыми дюбелями. Вначале в ранее намеченных местах при помощи перфоратора проделываются отверстия.

Крайне необходимо, чтобы опорные точки, в которых будет производиться крепеж, находились на стыках листов – так можно будет не допустить появления дополнительных отверстий для нежелательного теплообмена, в то же время по окончании установки не будут загибаться края у плит.
Затем, теплоизоляционный материал прошивают тарельчатым дюбелем до основания шляпки. Расширительный гвоздь забивается таким образом, чтобы шапочка максимально плотно прилегала к термоизоляционному материалу

Важно, чтобы дюбель углубился в основание хотя бы на 1,5 сантиметра.

Затем, все стыки аккуратно нужно законсервировать при помощи термоотражающего металлизированного скотча. Если остаются щели более 0,5 сантиметра, то их можно задуть посредством строительной пены

Но эту процедуру следует выполнять с предельной осторожностью, поскольку некоторые виды пены могут растворить полимерный теплоизолятор.
Тарельчатые дюбели крепятся только один раз. Если допустить ошибку в расчетах и вытащить дюбель из стены, то он разрушится

Чтобы избежать этого, необходимо очень серьезно относится к подготовке посадочного места. Внутри не должно быть трещин, сколов, песка, пыли и прочего мусора. Отверстие сверлится под диаметр выбранного крепежа. Глубина должна быть на 0,5–1 см более чем длинна выбранного элемента.
После крепления теплоизоляционного материала в нем остаются довольно глубокие отверстия, которые необходимо заделать при помощи малярного шпателя.

О том, как правильно крепить теплоизоляцию к стенам с помощью дюбеля, смотрите в следующем видео.

Дюбель по бетону – разновидности крепежных элементов

Строителям и частным застройщикам иногда приходится устанавливать дюбель в пеноблок. Для выполнения поставленной задачи применяют дюбельный крепеж, изготовленный из различных материалов.

Изделия бывают со стандартной винтовой спиралью или с конусообразными ребрами, грани которых напоминают спиралеобразные лопасти

Принятие решения в выборе конкретной разновидности крепежных элементов принимается в зависимости от ряда факторов:

  • действующих нагрузок;
  • условий эксплуатации;
  • особенностей крепления;
  • материала стен.

Применяют дюбельный крепеж, изготовленный из различных материалов:

  • металла. Традиционно используется сталь, на поверхности которой нанесено защитное цинковое покрытие. Металлическая конструкция устойчива к воздействию повышенных температур и широко применяется в производственных условиях. Металл обеспечивает повышенный уровень прочности при выполнении сложных работ по монтажу специального трубопроводного оборудования: водопроводных магистралей, канализационных систем, газовых сетей. Металлические крепления обеспечивают надежную фиксацию направляющих, предназначенных для установки гипсокартона, а также подвеску тяжелой мебели. Металлический дюбель для газобетона не прокручивается в пористом массиве, благодаря стопорному буртику. Оцинкованные изделия из металла отличаются повышенной ценой, связанной с возможностью повторного применения и повышенной надежностью;
  • пластика. Пластиковый дюбель для газобетона обладает серьезным достоинством, по сравнению с другими конструкциями. Он не подвержен коррозионным процессам, а также обеспечивает повышенный коэффициент сцепления с ячеистой поверхностью благодаря винтообразным выступам. В качестве материала для изготовления пластикового фиксатора используется полипропилен, а также полиэтилен. Особенностью пластиковых креплений является легкость установки, довольно низкая цена, а также повышенная устойчивость к воздействию агрессивных сред. Специалисты советуют применять крепления из этого материала для фиксации сантехнических магистралей и стальных профилей при выполнении монтажных мероприятий в помещениях с повышенной концентрацией влаги. При использовании в условиях отрицательных температур прочность снижается, так как пластик может лопнуть;

Крепежные элементы для пористых строительных блоков изготавливают из различных материалов

нейлона. Это проверенный материал, из которого изготавливается устойчивый к коррозии дюбель для газобетона. Нейлон, в отличие от обычного пластика может использоваться в условиях отрицательных температур и, следовательно, применяться не только для внутренних, но и для наружных работ. Кроме того, материал, по сравнению с полиэтиленовым крепежом и полипропиленовыми фиксаторами, обладает повышенной надежностью. Дюбельные втулки из нейлона используют для монтажа зеркал, крепления бытового электрооборудования, а также при монтаже конструкций в оконные и дверные проемы. Главный недостаток, ограничивающий широкое применение креплений из нейлона – их повышенная стоимость. Являясь разновидностью обычного пластика, нейлон, применяемый для изготовления дюбельного крепежа, превосходит пластик по эксплуатационным показателям и условиям использования.

Существует также рамный дюбель для газосиликата, кирпича, бетона, керамзитобетона, газоблоков и других строительных материалов. Для его изготовления используются любые из указанных материалов. Оригинальная конструкция, которая при завинчивании фиксирующего винта приобретает блиноподобную конфигурацию, позволяет увеличить площадь контакта и, соответственно, повысить надежность фиксации.

Разновидности по способу применения

Разнообразие крепежных особенностей позволяет использовать дюбеля для газобетона пластиковые и металлические для конкретных задач. Какие из них выполняют анкеры различной конструкции и как их использовать?

Рамные крепежи

Применение рамных дюбелей для сибита, пенобетона и других нетвердых поверхностей необходимо при возведении зданий в период, предшествующий этапу отделочных работ. Перед установкой поверхность зачищают от грязи и пыли и просверливают отверстия, сопоставимые с длиной и толщиной самого дюбеля. Отверстия снабжают фасками, чтобы головка анкера не выступала над поверхностью. Дюбель вставляется в отверстие при помощи молотка. Крепеж забивается до упора, а потом закручивается.

Рамный дюбель может применяться для установки поворотных консолей, настенных шкафов, радиаторов отопления, раковин и прочего.

Теплоизоляционные крепежи

В продаже имеются два вида теплоизоляционных метизов:

  • Дюбель с пластиковым стержнем используется для крепления теплоизоляции (пенопласта и пр.) к ограждающим конструкциям и фасадам. Материал для основы крепления — бетон класса В25, полый кирпич или естественный камень.
  • Теплоизоляционный дюбель для газосиликата оснащен стальным оцинкованным шурупом. В отличие от своих универсальных аналогов, такой анкер не разрушает несущую поверхность, а надежно крепит теплоизоляцию.

Инструкция по применению теплоизоляционных крепежей выглядит так:

  1. размечаем места для установки крепежных элементов;
  2. просверливаем отверстия диаметром 10 мм с запасом глубины 5-10 мм;
  3. выставляем дюбель и вдавливаем его до упора (чтобы перфорированная шляпка плотно прижалась к несущей поверхности;
  4. вставляем металлический стержень и забиваем его до окончательной фиксации изоляционного материала.

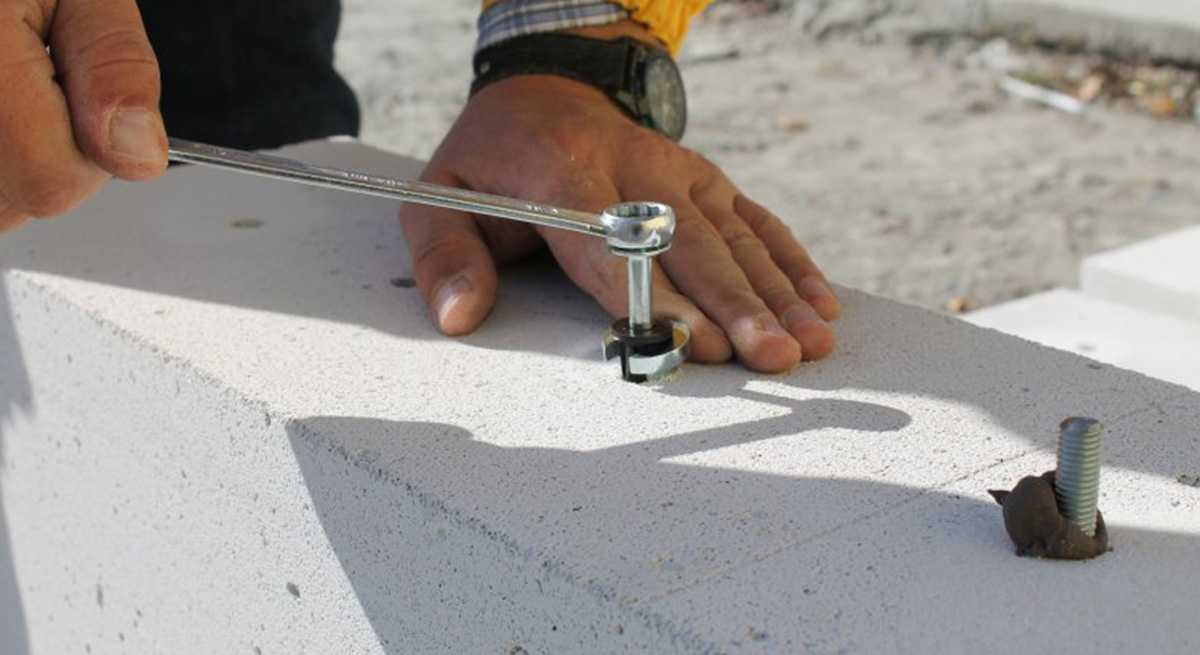

Как применять химический анкер

Чтобы выполнить крепление химическим анкером, необходимо:

  1. просверлить отверстие требуемого диаметра и глубины (информация на упаковке);
  2. продуть отверстие воздухом и прочистить металлической щеткой;
  3. срезать зажим с пакета анкера или картриджа;
  4. навернуть смеситель и выдавить небольшое количество клеящего вещества с расчетом, чтобы оно заполнило 2/3 глубины отверстия;
  5. навинтить шпильку до упора;
  6. выдержать время, обозначенное в инструкции.

Виды крепежей

Химический анкер

Одним из популярных и надежных креплений для газобетона являются эти средства. Анкера представляют собой капсулу с химическим клеящим составом, который и выступает в роли закрепителя. К основным преимуществам этих материалов относятся такие:

  • продолжительный срок службы;
  • стойкость к воздействию низких температурных режимов;
  • способность выдерживать нагрузки в 400 кг и более;
  • экологическая чистота химических соединений;
  • возможность применения на других стройматериалах.

На застывание такого типа крепежа нужно выделять время, поскольку иначе он не будет держать, как надо.

Особенностью таких крепежных изделий является необходимость обеспечения специальных инструментов для их закрепления и придерживания точной технологии. Для застывания химических анкеров понадобится дополнительное время, поэтому необходимо спланировать работу таким образом, чтобы не было простоя. Высокая цена изделий оправдывается прочностью крепления, которую они обеспечивают.

Пластиковые

Полиэтиленовые

Изделия из пластика выделяются дешевизной, поэтому при необходимости закрепить объекты с малой нагрузкой на крепеж выбирают именно эти запчасти. Одним из видов пластиковых дюбелей является полиэтиленовый или полипропиленовый. С помощью этих деталей крепятся негабаритные части интерьера внутри дома или оконные и дверные рамы. Эти изделия лучше всего использовать при закреплении деталей, измеряемых погонными метрами, например, плинтуса. Так как шуруп, вкручиваемый в дюбель, на кончике имеет конусообразную форму, то гвоздь выбирают длиннее, чем пластиковая запчасть.

Для такого изделия шурупы должны иметь большую длину, чем они сами.

Основным достоинством изделий из пластика является устойчивость к коррозии, поэтому их чаще применяют в местах с повышенной влажностью и на улице.

Нейлоновый вид

Кроме полиэтилена, для изготовления дюбеля используется нейлон. Нейлоновый дюбель для газобетона более прочный и способен выдерживать нагрузки побольше. Изделия имеют спиралевидную форму, поэтому отлично подходят для пенобетона и газобетона. Одной из разновидностей нейлонового материала является рамный дюбель. Он предназначен для закрепления оконных рам и дверных проемов. Эти изделия имеют спиралевидную форму с тарельчатой конструкцией винта. Такой внешний вид гарантирует надежную фиксацию к пористой структуре пеноблоков. Самыми популярными являются крепежи торговых марок Sormat или Fischer GB.

Дверные проемы могут быть зафиксированы с помощью рамного крепежа.

Универсальные

Этот вид дюбеля подходит не только для пористых видов бетона. Конструкция представляет собой конусообразное изделие, разделенное на 3 секции, каждая из которых имеет зазубрины. Кроме этого, универсальные дюбели из пластика, предназначенные для газобетона, оснащены бортиками. Пластичность изделий позволяет делать монтаж и крепление несложных элементов.

Фасадные крепежи

Для закрепления элементов на улице необходим материал, который не подвержен воздействию влаги и резким понижениям температуры. Именно для таких целей предназначен фасадный дюбель-гвоздь для газобетона. Эти изделия устойчивы к коррозии и морозоустойчивы. Шуруп к этому дюбелю должен быть оцинкованным. Выделяют такие виды фасадных крепежей:

Разновидностью такого типа крепежа является тарельчатый.

  • Обычной удлиненной формы. Используют для монтажа больших объемов вентилируемых фасадов.
  • Тарельчатые. Предназначены для закрепления различных видов изоляции.

Металлический дюбель

Одним из надежных способов закрепления к газобетону являются изделия из металла. Они имеют цену выше, чем сделанные из пластика, но это оправдывается такими положительными качествами:

  • высокая прочность;
  • огнеупорность;
  • устойчивость к проворачиванию вокруг своей оси;
  • возможность использования после демонтажа.

Дюбель для пустотелого кирпича – новый вариант крепления

Среди строительных материалов есть еще один элемент, о котором не стоит забывать. Пустотелый кирпич тоже является одним из проблематичных материалов, в котором сложно монтировать крепление. Если, к примеру, у вас возникнет необходимость установить анкерный болт с гайкой, то, наверняка, вы столкнётесь с тем, что крепеж просто провернется в материале и будет болтаться, естественно, ни о какой удерживающей силе речи быть не может. Для того чтобы предотвратить такую проблему, существует специальный дюбель для пустотелого кирпича.

Что же в нем примечательного, и почему он так уверенно держит установленные на него элементы в пустотелом материале? Конечно, тут все дело в конструкции самого крепления, в первую очередь он достаточно удлинён, но не более ширины самого материала. За счет размера при монтаже поверхность крепления обязательно будет взаимодействовать с внутренними элементами кирпича. Второй, немаловажный конструктивный параметр – это значительно увеличенная распорная часть крепления, которая дополнительно усиливает крепеж и не позволяет ему проворачиваться в отверстии во время закручивания болта или строительного самореза. Материал для изготовления таких изделий – это обычно упругий нейлон, что значительно удешевляет изделие.

Что касается линейки размеров таких изделий, то тут мы имеем определенный стандарт, а именно длину и диаметр. Основные размеры это: 6×60, 8×80, 10×90, и 14×90 миллиметров, первое число – это, соответственно, диаметр и второе – длина крепления. Как вы видите, длина крепления не превышает существующую ширину кирпича, которая по стандартам равна 120 миллиметрам. Такого размера вполне достаточно для того, чтобы крепеж качественно держал установленную на него конструкцию.

Советы и рекомендации

При установке дюбелей в газоблок нельзя пользоваться шуруповертом, поскольку этот прибор работает от электричества, отчего контролировать его сложнее. Такое приспособление может сорвать резьбу, перекрутив шуруп

Проделывая отверстие для дюбелей в газоблоке, важно учесть, что они не должны быть крупнее их диаметра. В противном случае крепежи просто не будут надежно держаться в основании. Глубина дырок должна быть чуть больше параметра длины дюбеля

Кончик шурупа должен покидать пределы дюбеля, чтобы крепление получилось максимально надежным

Глубина дырок должна быть чуть больше параметра длины дюбеля. Кончик шурупа должен покидать пределы дюбеля, чтобы крепление получилось максимально надежным.

Многие люди, познакомившись с дюбелями, начинают их использовать при любом удобном случае. Однако специалисты не советуют обращаться к слишком мощным креплениям, если в планах вешать крючки, картины и прочие мелочи. Для таких целей больше подойдут простые пластиковые крепежи, размер которых составляет около 8 мм.

О крепеже по газобетону — дюбель нейлоновый и дюбель металлический (крокодил), смотрите в следующем видео.

Известные производители

Стоимость во многом зависит от известности производителя и его затрат на рекламу. При этом по прочностным показателям и несущей способности продукция российских и иностранных компаний не отличается.

Среди отечественных производителей выделим:

  • , предлагающую большой выбор крепежа, инструмента для строительных работ;
  • предприятие «РосДюбель», специализирующееся на дюбелях, анкерах, других типах элементов для соединения различных материалов и конструкций.

Хорошие варианты предлагают польские компании, например Koelner, Rawlplug, выпускающие пластиковые изделия, Modeco, производящая металлические элементы. Заслуживает внимания и продукция швейцарской торговой марки Mungo. Не отстают от них производители из Франции (SNR) и Финляндии (Sormat).

При покупке обращайте внимание на количество крепежа в упаковке. Приобретая такой товар поштучно, рискуете переплатить в 1,5-2 раза

Выбирайте комплекты из 200-500 штук: так будет дешевле.

Крепежные изделия для ячеистых бетонов

На обычные саморезы по дереву к газобетону можно крепить только очень легкие предметы типа рамки для фотографий. Во всех остальных случаях потребуются специальные крепежные изделия.

Требования к крепежу

Выбирая, какой крепеж использовать для газобетона, нужно учитывать такие моменты:

Плотность стеновых блоков, обозначаемая в маркировке изделий цифрами после литеры D. Чем она больше, тем меньше в материале пор, и тем он прочнее. Предел нагрузки при вырывании крепежа зависит именно от этого показателя, и инструкция от производителя на упаковке содержит эти сведения.

Цифры показывают, сколько килограмм в кубическом метре материала

Параметры крепежа – его длина и диаметр. Чем они больше, тем большую нагрузку он способен выдержать. Несущая способность также должна быть указана на упаковке или в сертификате.

Самой высокой несущей способностью обладают химические анкеры

Устойчивость к коррозии. Этот параметр особенно важен, когда крепеж в газобетон осуществляется со стороны наружных стен или в не отапливаемых помещениях. Стальные метизы должны быть покрыты защитным слоем.

Пробойник для газобетона

Варианты крепежа

Рассмотрим подробнее, какой крепеж по газобетону применяется наиболее часто.

Начнем с традиционных видов:

Изображение Применение

Дюбель-гвоздь

При вхождении гладкого стального гвоздя в гильзу, её основание раскрывается и входит в материал под углом. Применяется для всех видов бетонов.

Дюбель фасадный универсальный

Позволяет прикрепить профиль к газобетону для крепления фасадных панелей и подвесить навесные шкафы и полки.

Дюбель распорный универсальный нейлоновый

Используется только для небольших нагрузок: крепления легких полок, гардин, плинтусов, выключателей, кабель-каналов и т.д.

Дюбель рамный

Помогает осуществить крепеж к газобетону оконных и дверных коробок, навесных шкафов.

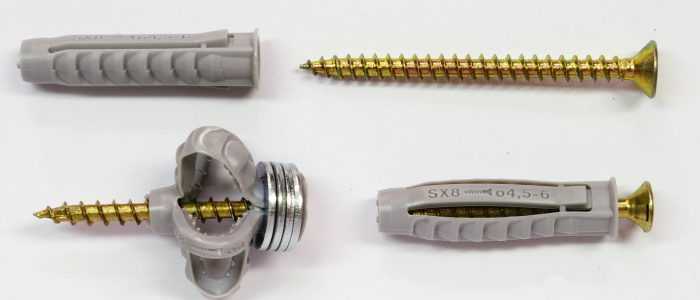

Нейлоновый дюбель для газобетона

Специальная разработка для газобетона. Применяется с обычными саморезами при монтаже деревянных и металлических фасадных подсистем, окон, дверей, подвесных потолков, санитарно-технического оборудования, трубопроводов.

Стальной дюбель для газобетона с цинковым покрытием

Предназначен для любых ячеистых бетонов, область применения обширная.

Стальной анкер для газобетона

Решает проблему, как крепить тяжелые предметы на газобетон: водонагреватели, кондиционеры, подвесные трубы, тяжелые навесные шкафы и т.д.

Все эти элементы могут иметь и другие разновидности, отличные от изображений, приведенных в таблице. Например, из нейлона производят турбо-дюбели с самонарезающей резьбой.

Турбо-дюбель FTP K

А из оцинкованной стали – распорные четырехлепестковые зубчатые дюбели. Их сегменты в момент вкручивания шурупа раздвигаются в стороны, надежно вгрызаясь в ячеистые материалы.

Стальной распорный дюбель

Как уже говорилось, выбирают тот или иной метиз и способ крепления в зависимости от предполагаемой нагрузки.

Если вам необходимо выполнить крепление полок газобетон нужно аккуратно просверлить под прямым углом, вставить в отверстие дюбель и вкрутить в него шуруп.

Полки со крытым креплением на газобетонной стене

  • А для подвешивания легкой картинки или монтажа электрического выключателя достаточно обычного самореза, вкрученного под углом 45 градусов к стене.
  • Если же необходимо обеспечить надежное крепление тяжелого оборудования или установить металлическую входную дверь, лучше всего воспользоваться химическими анкерами.

В установленном виде они представляют собой капсулы из синтетических смол и органических полимеров, которые замоноличивают отверстия в стене из газобетона, крепко удерживая в нем металлический стержень или резьбовую шпильку.

К преимуществам такого крепления относятся исключительная надежность и долговечность, не подверженность клеящей основы температурным расширениям и устойчивость к воздействию агрессивных сред.

Особой квалификации для крепления с помощью химических анкеров не требуется, все можно сделать своими руками.

Для этого:

  • В стене сверлится отверстие нужной глубины, его дно слегка расширяется колебательными движениями сверла;
  • Из отверстия выдувается строительная пыль, а в его горловину вставляется втулка;
  • Полость заполняется клеевым раствором с помощью монтажного пистолета;
  • В неё сразу устанавливается анкерный стержень;
  • После затвердения раствора можно осуществлять крепеж.

Цена такого крепежа выше, чем у других видов, но и надежность не вызывает ни малейших сомнений.

Виды дюбель-гвоздей

В зависимости от условий строителям приходится пользоваться разными инструментами. Например, крепление предмета на бетонной или гипсокартонной стенке имеет существенное отличие

В некоторых случаях важность имеет усиленная прочность стержня, в другом месте – теплопроводность и влагостойкость. Даже простой с виду забивной дюбель-гвоздь имеет несколько разновидностей, которые отличаются не только размерами и материалом, но и способом монтажа

Распространенные виды дюбель-гвоздей:

  1. Дюбель-гвоздь для ручного монтажа .

Дюбель-гвоздь под пистолет – монтаж осуществляется при помощи автоматического устройства, что крайне ускоряет ход работ. Распорная часть у него отсутствует. Гвоздь выполнен из прочнейшей стали (твердость 53-56 HRC, изгиб не больше 0,1 мм).

Акустический дюбель-гвоздь – при изготовлении крепежа используется не металл, а пластик и стекловолокно, что препятствует возникновению коррозии или прохождению холода. Расходный материал данного типа используется для монтажа теплоизоляции, звукоизоляции, кабель-каналов, декора.

Дюбель-гвоздь «зонт» – имеет широкую шляпку и длинное тело, используется для фиксации теплоизоляции.

Пластмассовые дюбель-гвозди

Стаканчик из синтетического материала имеет распорную и нераспорную поверхность. Пластиковый дюбель-гвоздь оснащен манжетой, которая препятствует проваливанию крепежа внутрь поверхности. Наличие зубчатых элементов не дает прокручиваться изделию в отверстии. Перечислим распространенные разновидности пластикового крепежа:

  1. Универсальный дюбель – используется вместе с шурупами по дереву и ДСП, винт-шурупами, подходит для пустотелых и полнотелых материалов.

Распорный дюбель S – нейлоновый крепеж имеет двухсторонний распор. Отсутствие упорной кромки разрешает прятать дюбель внутри штукатурки.

Распорный дюбель M-S – подходит для работы со стандартными болтами или резьбовыми шпильками.

Дюбеля для газобетона GB – наличие спиральных ребер разрешает обеспечить прочнейшую посадку в мягком материале.

Дюбеля для монтажа ступенек ТВ/ТВВ – имеют удачную геометрию поверхности для предотвращения скрипа, вибрации. Крепеж марки ТВ имеет маленький распор для установки в стальном профиле.

Металлические дюбель-гвозди

Использование стальной распорной гильзы приводит к удорожанию сметы, но разрешает увеличивать расчетную нагрузку. Металлический дюбель-гвоздь для пеноблока, кирпичных сооружений или бетонных конструкций устанавливается аналогично пластиковому крепежу. Перечислим достоинства и минусы такого изделия:

  1. Высокая несущая способность.
  2. Металл не растягивается со временем.
  3. Оцинкованная или нержавеющая гильза устойчива к коррозии.
  4. Большой выбор крепежа.
  5. Простой монтаж.
  6. Стоимость дюбель-гвоздей из металла выше.
  7. Нужно учитывать, что стальной крепеж может создавать большее напряжение, поэтому его лучше располагать дальше от края.

Виды креплений и применение дюбелей

Нейлоновый вид представляет собой конструкцию, напоминающую миниатюрный, выполненный из пластика, шнековый винт мясорубки, или как его еще называют – винт Архимеда (по имени древнегреческого изобретателя). Ось – это отрезок полой трубки с продольными разрезами. Для различных вариантов крепежа лучше использовать отличающийся шаг спирали и ширину лопастей. Иногда можно встретить конусный вид, выполненный в том же стиле. Устанавливается таким образом:

  1. на нужную глубину в блоке сверлится отверстие по внешнему диаметру осевой трубки;
  2. при помощи плоской или крестовой отвертки дюбель с усилием ввинчивается в тело газобетона;
  3. для крепления во внутрь дюбеля ввинчивается с натягом шуруп-саморез соответствующего диаметра и длины.

Еще один пластиковый нейлоновый тип дюбеля, его еще называют рамный, несмотря на то, что очень похож на обычный, отличается от него наличием на боковых сторонах в нижней расширяющейся части особых острых, врезающихся в блок, шипов, «усов», других деталей, конструкция которых при завинчивании шурупа ограничивает пластиковый дюбель вращаться вокруг собственной оси, разбивая отверстие-гнездо для установки.

Металлические дюбель-гвозди бывают со шляпкой или без. Принцип действия похож на работу цангового карандаша, в котором расширяющиеся цанги-захваты хорошо и надежно удерживают грифель, как только он попадет из находящейся выше полой трубки в зону их захвата. Необходимо его вставить в заранее высверленное отверстие в газоблоке. После чего резким и точным ударом молотка утопить его выступающий элемент на нужную глубину. Раскрывшиеся металлические цанги с заглубленной стороны врежутся в бетон, надежно захватят и зафиксируют внутреннюю подвижную часть (собственно, гвоздь), обеспечив прочный крепеж.

HPD-анкер HILTI после установки в отверстие закрепляется специальным устройством, ударное воздействие на которое выдвигает через прорези в нижней части анкера своеобразные металлические «усы», врезающиеся в блок, предотвращающие вращение и выдергивание крепежного элемента, представляющий собой полую трубку. Через шпильку с резьбой и монтажной гайкой хорошо и удобно присоединять конструкцию, требующую подвешивания. Наиболее часто HPD-анкер HILTI применяется для того, чтобы к фасадам из газобетона фиксировать деревянные или металлические каркасы под облицовку различными листовыми, панельными или плиточными материалами.

Стоимость наиболее распространенных дюбелей

Различается крепеж по стоимости, определяемой исходя из назначения, принципа действия, габаритных размеров, материала, из которого они изготовлены. Цена зависит от размера (длины), диаметра, количества штук в упаковке (может быть от 25 до 400 шт), продавца, а также производителя.

Ориентировочная стоимость нейлоновых и металлических дюбелей HILTI для газоблока распространенных типоразмеров приведена в таблице.

Материал нейлон размер  — 8Х55 10Х60 14х80
цена, руб/шт от 31 от 40 от 55
металл размер 5×30 6×32 8×38 8×60 10×60
цена, руб/шт от 22 от 23 от 33 от 40 от 50

Цена HPD-анкера HILTI в зависимости от диаметра рабочей резьбы и длины.

HPD-анкер HILTI металл размер М6х86 М6х106 М8х88 М8х98 М10х90 М10х110
цена, руб/шт от 110 от 115 от 130 от 135 от 200 от 220

Пластиковый и металлический виды

Сопоставим между собой особенности металлических и пластиковых дюбелей.

Пластиковая разновидность

Обладает полым цилиндрическим стержнем. В процессе забивания основы пластиковая часть постепенно расширяется. Верхняя его сторона зачастую снабжена манжеткой, за счет чего крепеж в высверленное отверстие не проваливается.

Манжетка имеет цилиндрическую или потайную форму. Чтобы создать дополнительную фиксацию, отдельные разновидности добавочно оснащают «усиками». Гвозди иногда бывают с резьбой, иногда без, на шляпке может находиться шлиц.

Металлическая разновидность

Металлический дюбель этой разновидности оснащается стержнем с гладкой поверхностью. Крепление целиком изготовлено из металла. В отверстии стены стальной корпус начинает расширяться в момент закручивания гвоздя или металлического стержня. Сам процесс монтажа простой, а вот для реализации его демонтажа потребуется усилия. Зато это обеспечивает весьма надежное крепление различных заготовок.

Выбора клиента не будет стеснен отсутствием подходящего метиза для крепления: в свободном доступе в магазинах имеется большое разнообразие дюбель гвоздей. Только прежде чем выбрать дюбель, рекомендуется принять к сведению структуру поверхности и вес крепящегося предмета.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Проект "Стройка"
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
