Характеристика инструмента для кладки кирпича

Конструкция и принцип действия приспособления

Конструкция приспособления для кладки

1

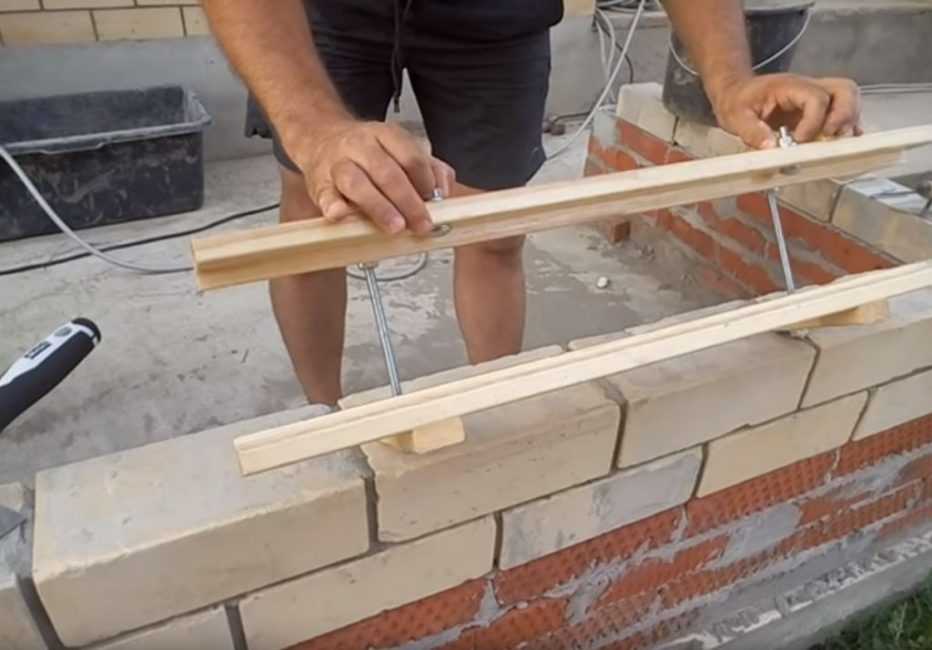

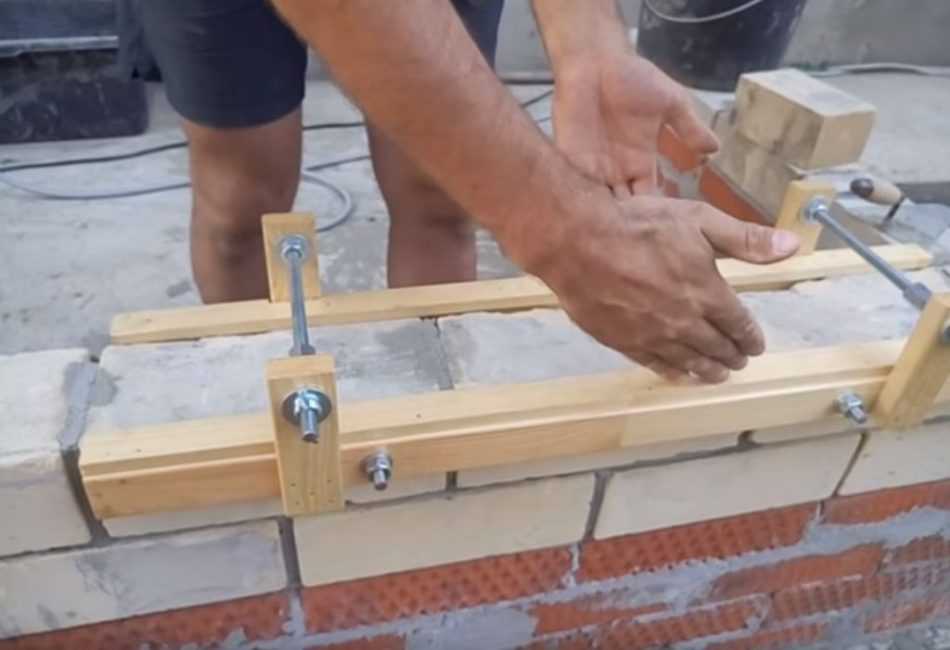

Приспособление представляет собой две планки, зафиксированные на определенном расстоянии друг от друга при помощи резьбового соединения изменяющейся длины.

Резьбовое соединение состоит из двух шпилек, удалённых друг от друга на расстояние равное длине двух кирпичей

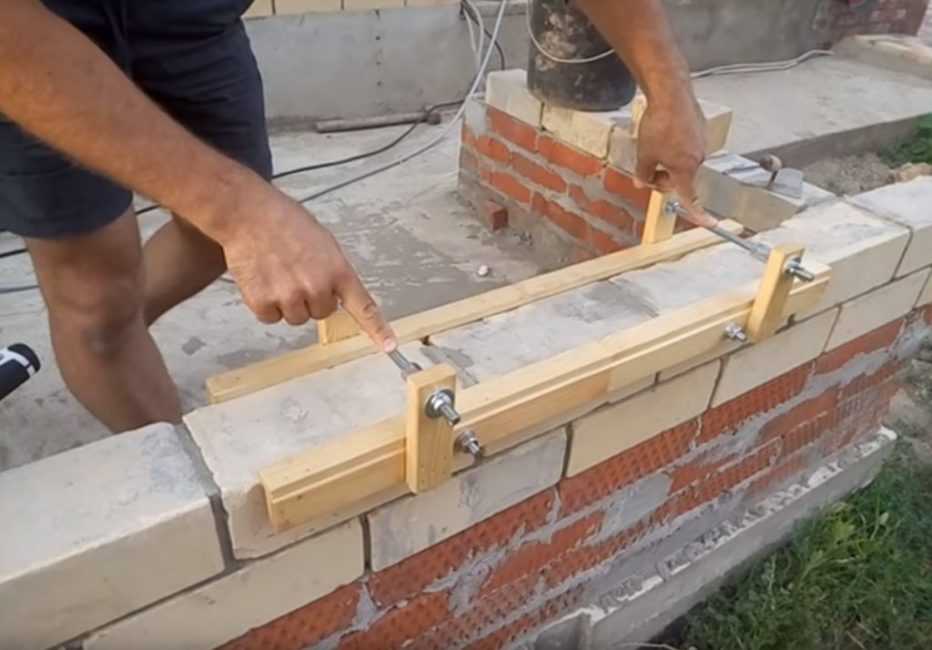

С помощью гаек-барашков регулируется толщина кирпича.

Регулируется толщина кирпича

Раствор укладывается ровно благодаря двум параллельным горизонтальным планкам.

Укладка раствора

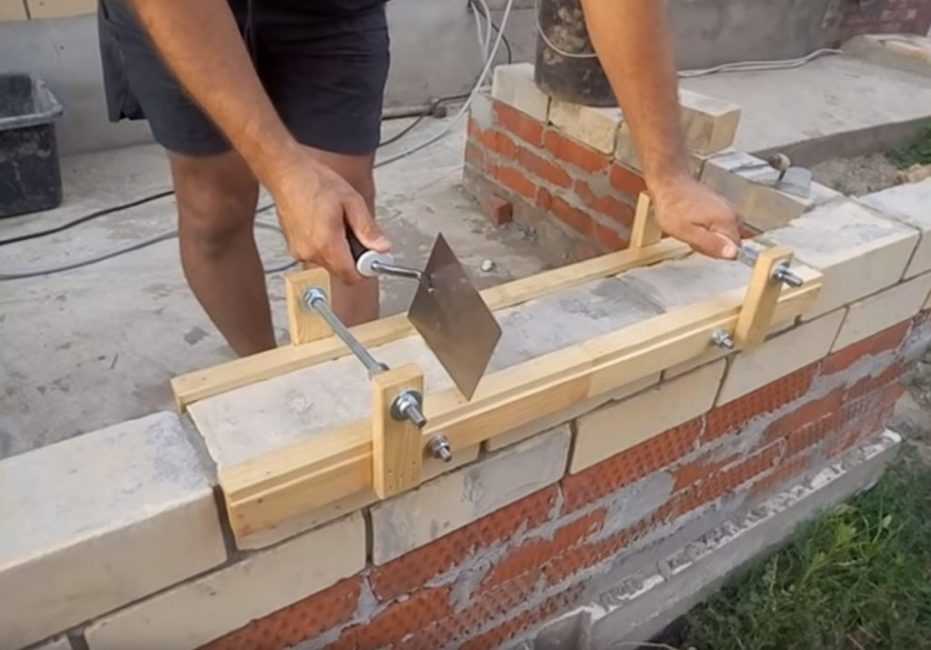

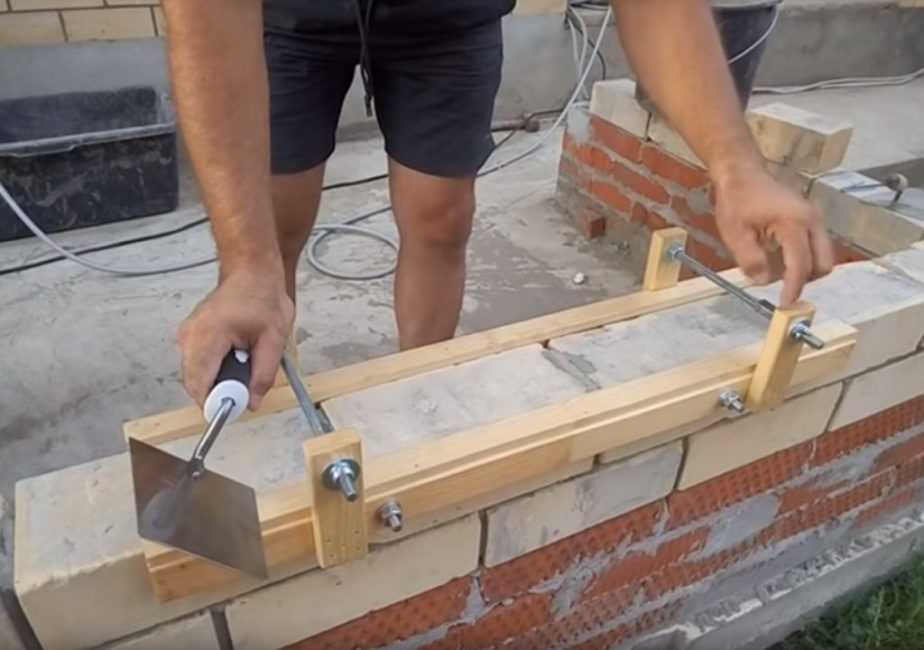

Раствор укладывается между этими двумя планками и разравнивается при помощи мастерка.

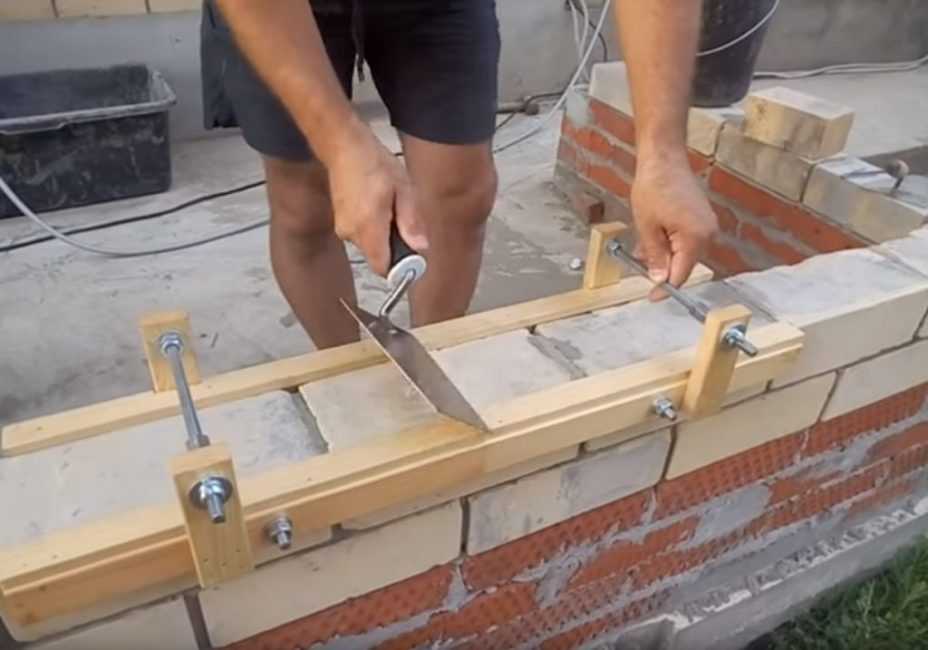

Раствор укладывается при помощи мастерка

5

После того, как будет уложен раствор на весь ряд, сверху на него укладываются кирпичи. При таком способе укладки выравнивание ряда кирпичей не будет представлять особой проблемы, поскольку слой раствора по всей длине будет иметь одинаковую толщину.

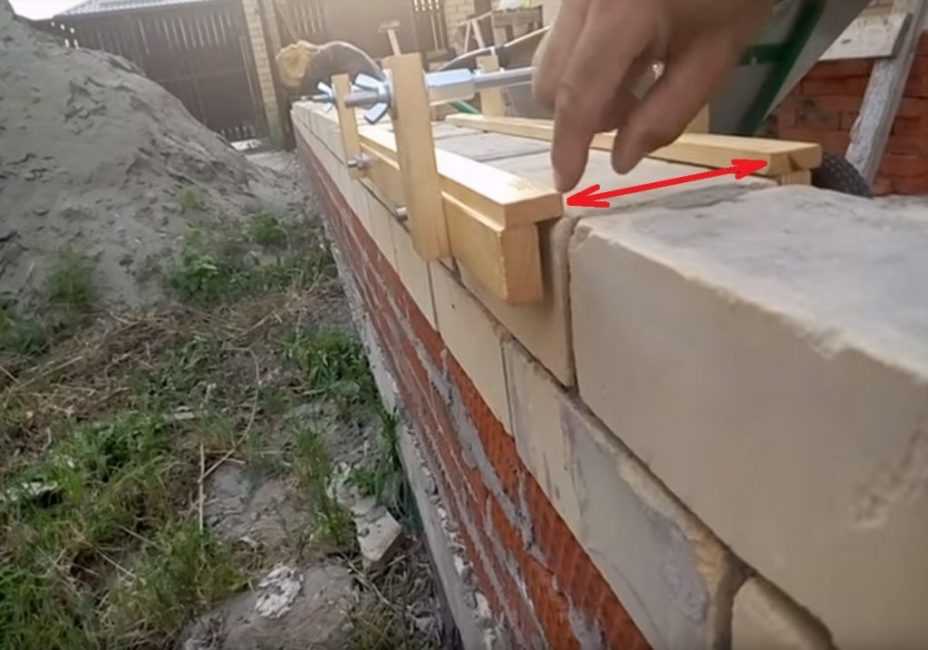

После заполнения одного участка вся конструкция сдвигается, и раствор накладывается на новое место

Особенности конструкции

Боковые рейки для крепления шпилек имеют длину порядка 100 мм

1

Все размеры данного приспособления так или иначе вытекают из размеров кирпичей, с которыми придётся иметь дело строителю. Например, высота реек для шпилек выбирается таким образом, чтобы можно было выравнивать приспособление по отбитому ниткой уровню.

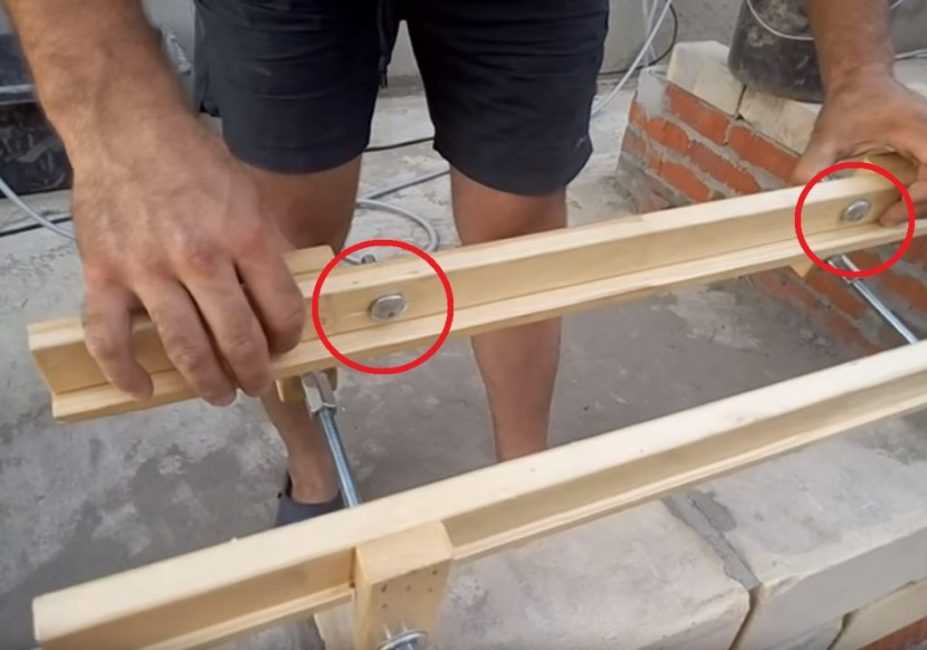

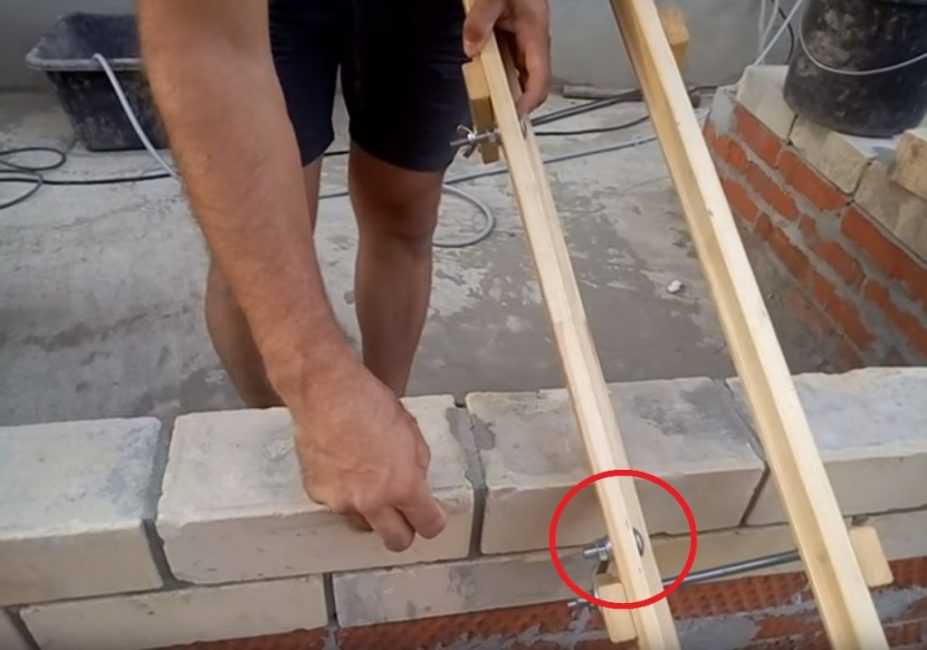

Специальные болты с шайбами, позволяющие менять глубину шва

2

Кроме того, в конструкции присутствует механизм, позволяющее изменять глубину шва. Обычно, раствор кладут на всю ширину кирпича, а затем ненужную часть раствора удаляют из швов вручную.

Рекомендуется использовать болты с широкими шляпками (не менее 20 мм)

3

При этом используются планки разной ширины.

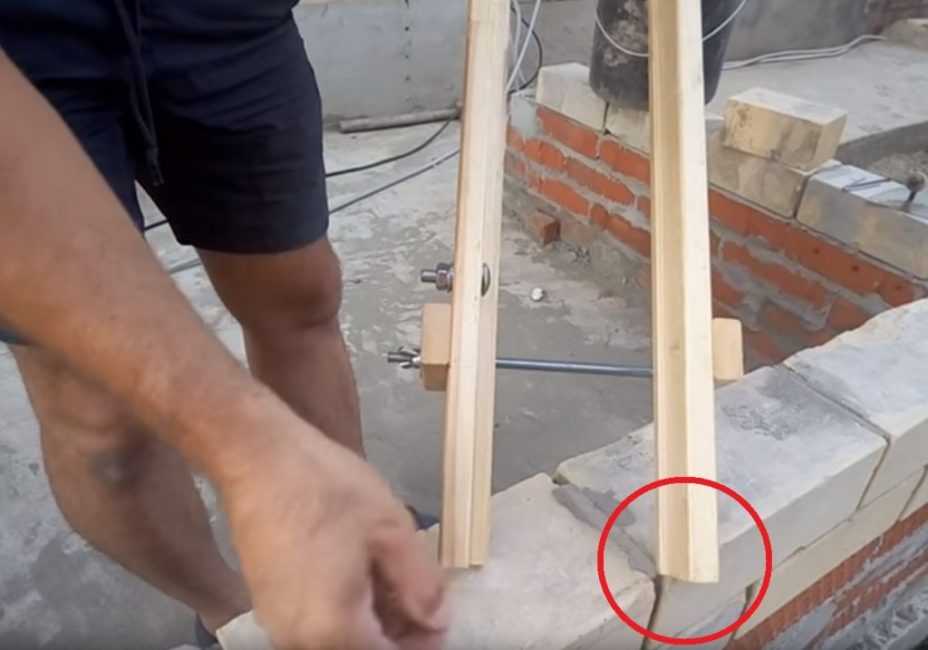

Планка, расположенная напротив шляпок имеет минимальный выступ (около 5-7 мм)

4

Ширина планки с этой стороны должна быть минимальной, чтобы планка немного цеплялась за кирпич.

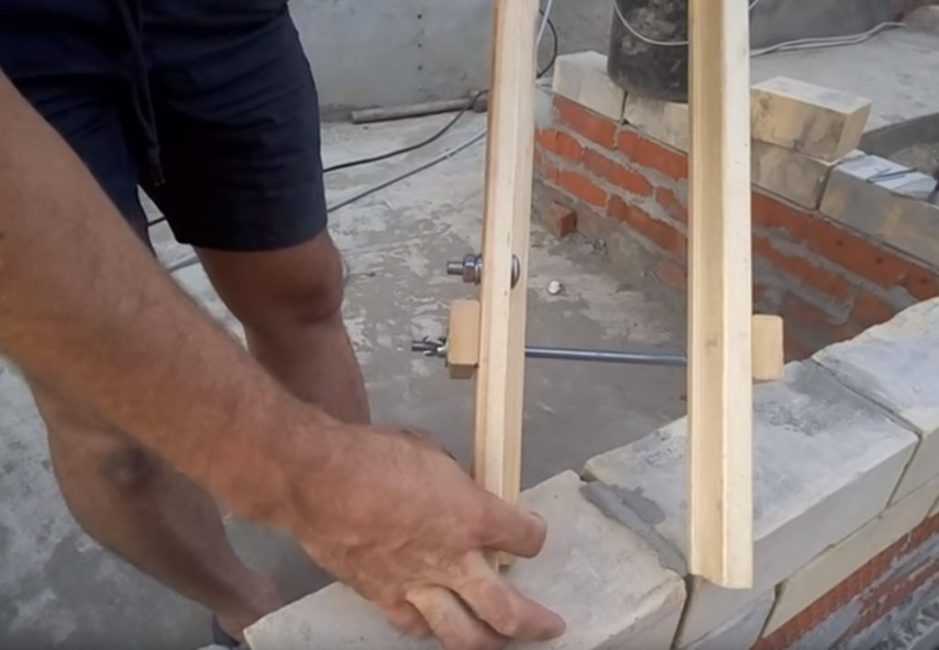

Планка, расположенная со стороны шляпок, заведомо больше (10-15 мм)

В зависимости от количества шайб будет меняться расстояние от стены до вертикальной планки. А поскольку вертикальная и горизонтальная планки надёжно соединены друг с другом, будет меняться и ширина шва.

Регулировка глубины шва осуществляется благодаря шайбам, подложенным под шляпки

А поскольку вертикальная и горизонтальная планки надёжно соединены друг с другом, будет меняться и ширина шва.

Ширина шва при одной дополнительной шайбе под шляпкой

Рекомендации для изготовления

Кладка шлакоблока с приспособлением

Поскольку данное изделие будет контактировать с мокрым раствором, в случае, если оно изготовлено из дерева, оно может впитывать влагу и набухать. При этом будет меняться его геометрия. Чтобы этого избежать, рекомендуется покрыть приспособление лаком.

Лучше использовать клееный брус, поскольку трудно найти обычный деревянный брус, чтобы он был идеально прямым. Кроме того, сборка изделия осуществляется не на саморезы, а на финишные гвозди длиной 40 мм. Это позволит избежать растрескивания конструкции при сборке.

Приспособление для кладки кирпича

Приспособление для кладки кирпича своими руками: простой лайфхак

10 Total Score

Как уложить кирпичи ровно

Помогла ли Вам наша статья?

10

Оценки покупателей: Будьте первым!

Распространённые вспомогательные инструменты

Поскольку строительство кирпичных домов практикуется с давних времён, за это время люди придумали множество приспособлений, облегчающих работу человека, укладывающего кирпич. При этом не только облегчается труд мастера, но и повышается качество кладки, а также укорачиваются сроки возведения стен.

Чаще всего используются следующие приспособления для кладки кирпича своими руками:

  • Самый распространённый, а также необходимый инструмент – это кельма . Это изделие в виде гладкой стальной лопатки. С помощью кельмы мастер выравнивает бетонный раствор, затирает швы, удаляет с поверхности стен лишнюю строительную смесь.
  • Отвес относится к разряду измерительных приспособлений при выполнении кирпичной кладки. С помощью этого приспособления проверяется вертикальность стен, а также правильность выполнения углов. В зависимости от длины отвеса контроль над вертикальностью стен можно осуществлять на высоту нескольких этажей.
  • Шнур нужен для разбивки высоты кладки на этапе подготовки к кладочным работам. Также с помощью шнура можно проконтролировать правильность выполнения работ. Обычно такое приспособление называют причалка, поскольку выполняемая кладка должна причаливать к натянутому шнуру. Иными словами причальный шнур используется для контроля горизонтальности и прямоты выполняемой кладки.
  • Ковш-лопата обычно применяется для перемешивания строительного раствора, но он нужен и в процессе выполнения кирпичной кладки. При помощи этого приспособа цементный раствор наносится на укладываемый камень. Это изделие просто необходимо при работе со значительным количеством раствора.
  • Уровень . Это приспособление тоже можно отнести к категории измерительных инструментов. С помощью уровня контролируется ровность выполненной стены в горизонтальной плоскости. Это приспособление состоит из удлинённого прочного корпуса, внутри которого находятся ёмкости с незамерзающей жидкостью и пузырьком воздуха. По расположению пузырька в ёмкости и делают выводы о горизонтальности кладки. То есть, если уровень уложить продольной стороной на кладку, то пузырёк воздуха должен быть строго посередине ёмкости. Это говорит о правильности выполнения кладочных работ.
  • Специальное приспособление, предназначенное для декоративного оформления швов, называется расшивка . Это изделие применяется для кладки облицовочного кирпича. Расшивка не только выравнивает швы, но и придаёт им нужную форму. В зависимости от технологии выполнения кладки могут использоваться расшивки разных форм и размеров.
  • Правило – это рейка для кладки кирпича, которая позволяет контролировать ровность выполнения лицевой кладки. Внешне это обычная ровная и гладкая планка, с помощью которой контролируется ровность укладки внешней стороны рядов.
  • Молоток-кирочка используется для придания камню нужного размера и в случае появления ошибок при выполнении кладки. С помощью этого изделия можно отколоть ненужные части кирпича или придать камню нужную форму.
  • Порядовка – это приспособление, которое крепится к первому кладочному ряду. С помощью этого изделия можно точно вымерять расположение камней и целых рядов относительно друг друга. Довольно часто порядовка используется при кладке облицовочного кирпича своими руками, поскольку с её помощью можно создавать различные рисунки и узоры на внешней стороне кладки. Также с помощью порядовки можно разметить места расположения оконных и дверных проёмов, а также других конструктивных элементов здания. Иногда порядовка используется для фиксации шнура и выравнивания кладки.

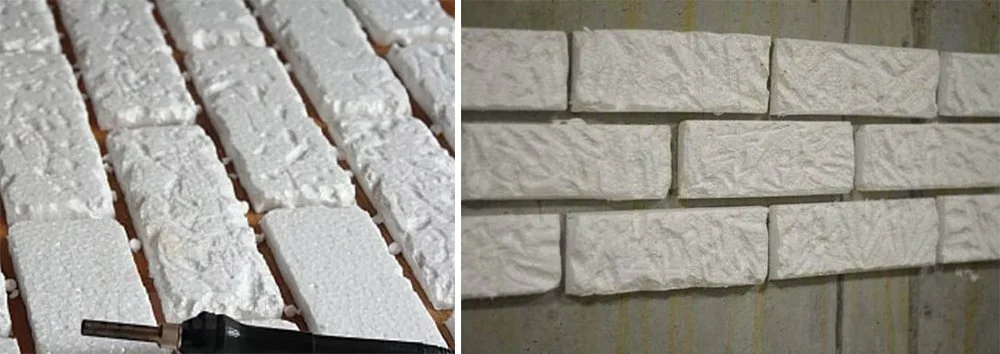

Декоративная стена из пенопласта

Плюсами данного способа являются легкость в резки и обработки пенопласта, небольшое количество пыли при проведении внутренних работ. Пенопласт дешевле штукатурки и хорошо крепится к рабочей поверхности. Однако у него есть и свои недостатки — он имеет небольшую ударопрочность, что позволяет ему легко откалываться и деформироваться при ударах. Чтобы избежать возможной деформации, можно взять плотный мелкозернистый пенопласт. Он не так подвержен изломам и не крошится при резке, что обеспечит прямые углы у каждого кирпичика.

Укладка пенопласта будет происходить по кирпичикам, для их крепления на поверхности можно применять жидкие гвозди. Если же к стене будет приклеиваться сразу цельный лист, подойдет монтажная пена. Процесс работы с пенопластом достаточно прост. Можно отталкиваться от классического размера кирпича, всё те же 250 на 60 мм. Стандартный лист пенопласта имеет ширину в 12 мм, что весьма удобно для создания имитации кирпичной кладки. Данный материал легко режется заточенным ножом и при этом имеет особую фактуру, которая хорошо передаёт внешний вид кирпича.

Монтаж декоративного кирпича должна производится с угла, в процессе заполняя всю комнату, и уже напоследок прокладываются дверные и оконные проемы.

Перед покраской некоторые специалисты покрывают пенопласт шпаклевкой, тем самым придавая ему фактуру камня. Вне зависимости от того, проводилось ли шпаклевание или нет, материал перед покраской необходимо загрунтовать. К тем самым достигается особое сцепление между поверхностью и краской, что позволит ей наиболее глубоко проникнуть в фактуру изделия, и равномерно покрыть всю поверхность

Важно обратить своё внимание на краску и ее состав, так как изготавливаемые с добавлением растворителя могут повредить пенопласт. В этом случае лучше всего купить на эмульсионную краску или на водной основе, которая закрепляется акриловым лаком

Изготовим своими руками: чертежи и описание

В некоторых случаях приобретение готового мастерка по ряду причин бывает затруднено. Можно выйти из положения, сделав кельму самостоятельно, что вполне возможно. Вариантов изготовления устройства много, от полной копии промышленного образца, изготовленного из листовой стали, до применения зубчатого шпателя, согнутого для получения нужной ширины.


Если имеется возможность, то можно сделать выкройку инструмента (развертку), которая наносится на лист металла. Развертка вырезается по контурам, намечаются линии сгибов и вырезаются зубья нужной величины. Для этого можно использовать ножовку по металлу и напильник. После этого по намеченным линиям заготовка сгибается до получения необходимой формы, стыки в нужных местах закрепляются сваркой. Остается только прикрепить ручку, и инструмент готов.

Совет

Чтобы изготовить чертеж, возьмите лист бумаги и бумажный клей. Делайте выкройку методом проб и ошибок. Когда результат вас устроит, перенесите выкройку на металлический лист.

На этом видео представлен вариант выкройки и пример нанесения клея изготовленным приспособлением:

Если нет материалов или сварки, можно обойтись обычным зубчатым шпателем более широкого размера, чем используемые блоки. Он сгибается по краям, формируя нужную ширину. Загнутые участки будут служить упорами, не позволяющими сдвинуть инструмент в сторону. Объем клея наносится с помощью обычного ковшика, и тут же разравнивается шпателем. Такой вариант несколько медленнее в работе, но выйти из положения позволяет.

В заключение следует отметить удобство работы с кельмой, быстроту освоения и качество работы. Простота и эффективность использования инструмента в сочетании с его необходимостью делает кельму для пеноблоков основным приспособлением для качественной укладки блоков, определяющим эксплуатационные свойства всей постройки.

Рекомендую сразу определиться с набором инструмента для газобетона и купить его в одном месте.

Магазинные наборы

Наиболее известными из магазинных комплектов, имеющих специальные приспособления для облицовочной кладки, являются наборы каменщика «Кирпич» и «ФормаМикс» отечественного производителя, импортный комплект Bricky и т.д. Основным материалом комплектующих выступает ударопрочный пластик. Некоторые детали или приспособления могут быть изготовлены из металла, чаще всего алюминия.

Комплект ФормаМикс

Набор каменщика для кладки кирпича «ФормаМикс» имеет несколько модификаций, от которых и зависит его комплектация.

Инструменты Кирпич

Набор «Кирпич» для облицовочной кладки кирпича комплектуется обучающим материалом, записанным на DVD, мастерком, шнуркой, двумя различными шаблонами под полуторный и одинарный кирпич и специальным шаблоном для горизонтального наложения раствора.

Это интересно: как правильно пользоваться водяным уровнем.

Сам себе каменщик

Набор для кладки кирпича «Сам себе каменщик» состоит из двух горизонтальных шаблонов 400 и 700 мм, оснащённых пузырьковыми уровнями и шкалой, двумя вертикальными шаблонами под полуторный и одинарный виды кирпичей, ножками для фиксации, планками, используемыми при кладке столбов из кирпича, и инструкцией.

Такие наборы можно приобрести как в строительных магазинах, так и с помощью специализированных сайтов в интернете.

Приспособление для кладки блоков

Самодельное приспособление придумано для упрощения кладки шлакоблоков. При отсутствии опыта достаточно сложно выдержать одинаковую по толщине линию шва. Поэтому постоянно приходилось снимать шлакоблоки, подкидывать или выравнивать слой раствора. С учетом веса шлакоблока получалась трудоемкая операция, да и времени она занимала много.


Захотелось придумать приспособление, облегчающее кладку блоков. В результате получились салазки из двух труб диаметром 15 мм, закрепленных двумя профилями 40х20 мм. Один профиль приварен на торцах труб, второй – с небольшим отступом, чтобы приспособление было жестко зафиксировано. Длина труб от свободного края до первого профиля больше длины шлакоблока примерно на 150 мм.

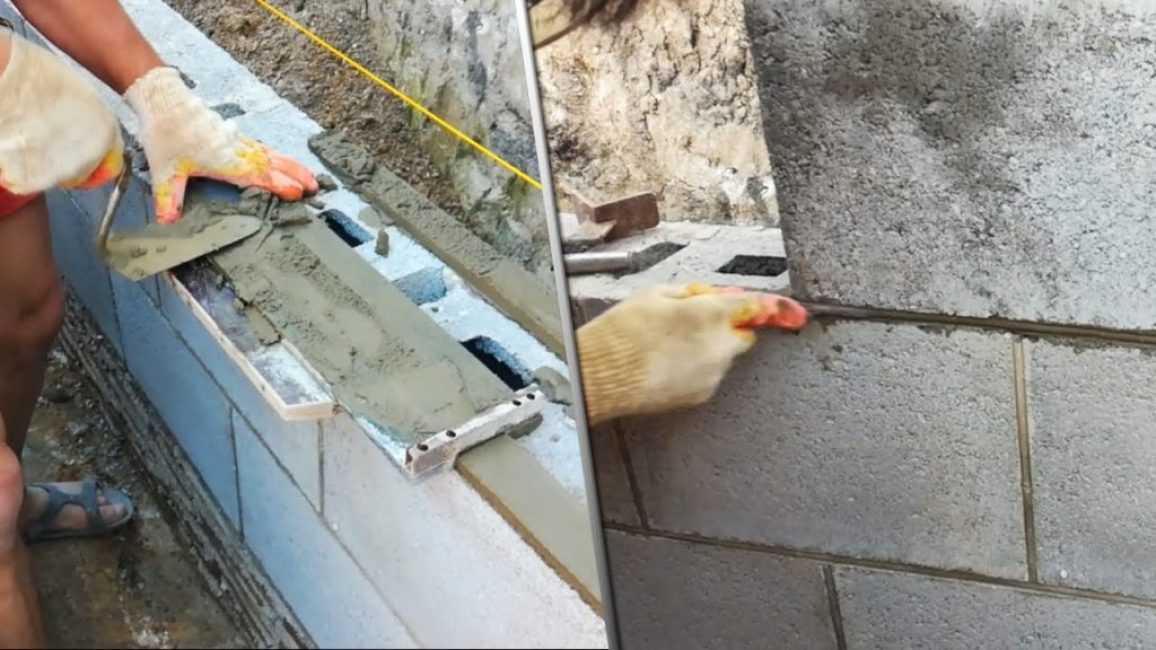

Укладка шлакоблоков с помощью приспособления

Приспособление укладываем профилями вверх.


Набрасываем раствор, выравниваем по высоте труб приспособления.


Раствор должен быть средней густоты, чтобы блок своим весом его не выдавливал. Затем с отступом на палец укладываем шлакоблок.


В сторону вытаскиваем салазки без лишних усилий.


С помощью уровня постукиванием молотка выравниваем шлакоблок (сам он ровно не ляжет). Внешняя сторона выравнивается по натянутому шнуру. Идеальная точность не нужна, потому что стена будет облицовываться.

Примечание: вытаскивая салазки, блок надо придерживать рукой.


Укладываем следующий блок, мастерком выравниваем уровень раствора. После этого заполняем раствором швы между блоками. При кладке с помощью такого приспособления решена и проблема выставления углов – блоки не сдвигаются по горизонтали.

Советы профессионалов

Подбирая кельму, следует иметь в виду, что различают две разновидности этого инструмента:

  • К-Б – варианты с треугольной лопаткой;
  • К-П – приспособления с закругленными углами и заостренным основанием.

Переносить кладочный состав идеально ровным слоем нужной высоты бывает трудно даже опытным мастерам. Именно поэтому специалисты рекомендуют пользоваться специальным шаблоном. Если вы не хотите делать его сами, то можно купить готовый вариант в магазине.

Уже готовый шаблон можно использовать не только для выкладки правильных рядов кирпича, но и для укладки разных блоков, например, газобетонных или шлаковых.

Варианты из древесины следует обрабатывать лаком, характеризующимся высокой износостойкостью. К примеру, это может быть эффективный паркетный состав. П

ри самостоятельном изготовлении шаблона можно заранее подготовить несложные чертежи. Так создавать конструкцию будет проще. В завершении работ любые инструменты следует хорошо очищать от остатков растворов и смесей. Если этого не делать, они быстро выйдут из строя.

Обзор на шаблон для кладки кирпича, смотрите в следующем видео.

Стоимость заводских изделий

При больших объёмах работах, целесообразно рассмотреть возможность приобретения готового изделия. Оно реализуется чаще всего в комплекте. Например, «Набор КирпиЧ» состоит:

  • шаблон «КирпиЧ», — используется для укладки смеси на горизонтальный ряд (постель);
  • шаблон «КирпиЧ», — применяется под одинарный блок размером 65 мм;
  • шаблон «КирпиЧ», — для полуторного кирпича величиной 88 мм;
  • уголок «КаменщикА», — монтируется на внешних углах здания; кроме контроля угловых параметров, используется для фиксации причального шнура;
  • кельма каменщика;
  • видеоматериал с уроками о применении приспособления и основными азами по кладке.

Основные элементы дозатора изготовляются из высокопрочной пластмассы. Средняя рыночная цена составляет 1500–1900 рублей за комплект.

Виды приспособлений для кладки

Виды приспособлений выбираются в зависимости от размеров и типа кирпича. Ведь все размеры должны быть пропорциональны размерам стены или кирпича. Исходя из этого, можно сделать вывод, что приспособления могут быть подстроены под один, полтора или два кирпича.

Выбор их также будет основываться на наличии их размеров. Благодаря такому инструменту, вы сможете даже вносить свои коррективы и нюансы в процесс работы. К примеру, не сложно будет скорректировать толщину шва, а также ширину проема, с помощью которого и будет формироваться дальнейшая растворная лента.

Также, не сложно будет сделать и свой собственный инструмент для кладки. Для этого, нужно просто подобрать необходимый материал, который будет обладать прочными характеристиками, а также небольшой вес, который будет позволять свободно держать его в руках, и манипулировать им в процессе работы.

С такими приспособлениями работа будет двигаться намного быстрее, и в результате вы получите качественную и практичную работу, которая будет радовать вас еще не один год.

Основные инструменты:

Мастерок (кельма)

Считается самым распространенным инструментом, который широко используют в области строительных работ. Он действительно выполняет основную функцию, и представляет собой стальную гладкую лопатку, которая является незаменимой для профессионала. Предназначен для особо важных функций, он отвечает за выравнивание бетонного раствора, затирку швов, а также за удаление лишнего раствора с образовавшейся конструкции.

Отвес

Это измерительный инструмент, при помощи которого мастер может измерить угол, который образуется во время кладки. Это очень важный момент, так как все углы должны максимально соответствовать всем расчетам, которые заложены в чертежах.

Шнур

Это также важное приспособление, без которого невозможно будет проверить высоту и расстояние, которое необходимо соблюдать во время подготовки к основной работе. Отвечает за правильность выполнения работ, он проверяет высоту и ширину укладываемого кирпича

Ковш-лопата

Это приспособление разных размеров, без которого также не обходится ни один процесс строительных работ. Его используют во время кладки кирпича. Особую роль он играет во время работы с большим количеством цементного раствора, именно поэтому и бывает разных размеров.

Уровень

Это измерительный инструмент, который состоит из прочного корпуса. Внутри него расположена емкость, которая заполнена незамерзающей жидкостью. Помимо этого внутри также можно отметить шарики из воздуха, при помощи которых можно максимально точно определить, как точно и правильно ведется кладка, и нет ли сдвигов в горизонтальном или вертикальном положении.

Расшивка

Это инструмент, широко используемый при кирпичной кладке, особенно во время тех работ, которые требуют образования декора. Расшивки могут быть разных размеров, соответственно, и рисунки получаются совершенно разными.

Правило

Это ровная гладкая рейка, благодаря которой можно проверить поверхность и вымерить ее, определив, насколько ровно происходит укладка. Очень широко данный инструмент используют при проверке внешней кладки.

Это инструмент, который используют в критических ситуациях, когда в работе что-то пошло не так.

Порядовка

Это приспособление, при помощи которого можно вымерить расположение кирпичей, а также максимальное соответствие друг другу.

Чтобы все работы прошли правильно, и конструкции имели стойкий характер, стоит обязательно научиться работать с приспособлениями для кладки кирпича, и использовать их только по предназначению.

В статье выше уже приводился перечень имеющих приспособлений, и для чего они нужны. К примеру, чтобы выровнять неровности швов на полученной конструкции, необходимо использовать только мастерок или киянку, потому что именно эти инструменты приспособлены для данной работы.

Для создания правильного уровня, и избежания неровностей на поверхности, применяется инструмент под названием “Уровень”, потому, именно он содержит все те грани, которые и будут указывать на ровность или изгибы на поверхности.

Самодельное устройство для получения ровной кладки

Для улучшения качества кладочных работ и их ускорения можно сделать специальный шаблон для кладки. Внешне это изделие напоминает широкий контейнер без днища. С помощью этого приспособления можно легко наносить идеально ровный слой раствора. В итоге сам процесс выполнения кладки будет намного легче.

От ровности нанесения раствора зависят следующие характеристики кладки:

  1. Если выкладывать камень на очень тонкий слой раствора, то сцепление кирпичей будет недостаточно прочным.
  2. Слишком толстый слой кладочного раствора приведёт к его перерасходу и получению некрасивой неровной кладки.
  3. Если раствор наносить неровным слоем, то внешняя сторона кладки будет выглядеть неряшливо из-за кривых рядов.

Избежать всех этих недостатков неправильного нанесения раствора можно с помощью шаблона. Внешне это не просто контейнер без дна, а изделие с ограничениями по бокам, которые позволяют ему прочно удерживаться на стене. Габариты шаблона могут быть самыми разными и зависят от выполняемой кладки и используемых камней.

Шаблон укладывается сверху на ряд кирпичей. В удлинённое отверстие в центральной части приспособления можно выкладывать раствор. В итоге благодаря ограничительным частям шаблона слой раствора выходит идеально ровным по ширине и высоте. Более того высота шва будет строго такой, как задано размерами шаблона. После заполнения ниши раствором шаблон можно передвигать на новое место.

Шаблон позволяет заменить сразу два используемых инструмента при выполнении кладочного раствора – это строительный уровень и шнур. При этом при строительстве одного здания может использоваться несколько видов шаблонов:

  1. При выполнении основных стен здания используются шаблоны с заданными основными параметрами стен.
  2. Для выполнения облицовочного кирпичного слоя применяется другой шаблон с параметрами облицовочного камня.

Изготовление шаблона

Такое приспособление для быстрой кладки кирпича несложно сделать своими руками. Кончено, можно купить готовое изделие в магазине. Обычно на нём вы можете отрегулировать все размеры (высоту шва и его ширину). Но если вы хотите сэкономить, то шаблон можно сделать самостоятельно.

Для начала вам нужно определиться с основными геометрическими размерами кладочного шва (шириной и высотой). Здесь очень многое зависит от используемого камня. В зависимости от технологии кладки и используемого материала определяются габариты ниши шаблона.

Для работы вам понадобятся следующие материалы и инструменты:

  • пластмассовый ящик подходящего размера или лист ДСП (фанеры) и рейки подходящей толщины;
  • карандаш, уровень и линейка;
  • дрель (ручная или электрическая);
  • крепёжные элементы (шурупы, гайки, винты);
  • стальные уголки;
  • шуруповёрт;
  • отвёртка;
  • молоток.

Если вам удалось найти пластмассовый ящик подходящего размера, то шаблон намного проще сделать именно из него

Более того пластмасса достаточно прочная и лёгкая, что немаловажно при выполнении кладочных работ. Если ящика вы не нашли, то можно сконструировать конструкцию нужного размера из листов ДСП или фанеры и реек

Для начала вам нужно изготовить обычный ящик без днища чуть больше ширины кирпичной кладки.

Вся конструкция включает в себя следующие составляющие части:

  1. Рамка с двумя продольными деревянными сторонами. Расстояние между этими деревянными планками должно быть равно толщине стены. Благодаря выступающим нижним частям планок удобно выравнивать камни при укладке, поскольку эти планки заходят на нижний ряд. Благодаря этому намного проще сохранять вертикальность стены без отвеса и уровня.
  2. Ручки для переноски. Рукоятки облегчают использование инструмента.
  3. Поперечины. Обычно они делаются из полосовой стали. Этот элемент позволяет контролировать линейность кладки.

Второе название такого шаблона – дозатор, поскольку с его помощью можно точно дозировать количество наносимого раствора. Выше мы описали устройство и принцип использования горизонтального дозатора. Он подходит для выполнения горизонтального шва.

Для формовки правильного и ровного вертикального шва используется вертикальный дозатор. Принцип использования торцевого дозатора аналогичный применению горизонтального шаблона. Единственное отличие состоит в том, что из-за небольшого количества раствора наносится он при помощи ручного мастерка.

Устройства для контроля

«На глазок» вывести стену ровной не получится даже у опытного профессионала. Поэтому каменщиками используется целый ряд приспособлений, помогающих выверять геометрическую точность выкладываемых форм.

  • Пузырьковый уровень нужен и не может быть заменен другим устройством, когда ведется выравнивание рядов по горизонтали.
  • Отвес используется для контроля ровности плоскостей по вертикали. Применяется он и при выполнении углов конструкции.
  • Правило представляет собой широкую ровную планку. Его используют при контроле и выравнивании отдельно взятого ряда кирпича.
  • Без угольника не обойтись при выполнении углов в местах стыков и пересечения стен.

Читать также: Ламельный фрезер макита pj7000

Многие мастера при проведении работ предпочитают использовать готовый набор «Каменщик». Его комплектация может быть разной; порой профессионалами в набор включаются инструменты и приспособления, неизвестные обывателям, но значительно упрощающие выполнение работ. Стандартный комплект можно купить в строительном супермаркете, по мере необходимости дополняя его устройствами, с помощью которых можно решить конкретную задачу.
