Шлак сталеплавильный удельный вес

Потери при переработке железной руды в процессе обогащения

Долгие годы традиционно отечественная металлургия была ориентирована на использование богатых железных руд Приднепровья (Криворожское), Урала (горы Благодать, Магнитная и др.), менее богатых руд (Керченское месторождение, р-ны Карелии и Кольского п-ва, Горной Шории и Горного Алтая). Сейчас многие месторождения богатых (60 % Fe и более) руд уже выработаны. Кроме того, отдельные месторождения оказались в последние годы на территории других государств (Украины, Казахстана).

Основная масса используемой в настоящее время железной руды поступает из рудников Карелии, Мурманской области и Курской магнитной аномалии (КМА). Содержание железа в основной массе этих руд 30-40 %. Еще меньше содержание железа в рудах Качканарского месторождения на Сев. Урале (16—17 %). Естественно, что такие руды требуют обогащения, т. е. подвергаются дроблению, магнитной сепарации, флотации и др. Получаемые на обогатительных фабриках концентраты содержат до 65—68 % Fe. (Напомним, что продукт обогатительных фабрик называют концентратом а отходы — хвостами.) Для таких бедных руд, как качканарские, выход концентрата составляет около 17 %, а выход хвостов — более 80%. Таким образом, масса отходов при переработке небогатых руд огромна.

Химический состав отходов колеблется в очень широких пределах; при этом содержание железа в них может достигать 15, иногда 20%. В настоящее время отходы обогатительных фабрик используют главным образом в строительстве (щебень, бетон); металлургическая их переработка — дело будущего.

Преимущества и отрицательные стороны

Несмотря на разницу в технических характеристиках все виды шлаков как утеплители имеют сходные положительные качества.

  • простотой использования;
  • низкой стоимостью;
  • оптимальным воздухообменом;
  • стойкостью к гниению, образованию грибка, распространению плесени;
  • возможностью использования в любых помещениях;
  • механической прочностью и химической нейтральностью;
  • недоступностью к повреждению грызунами и насекомыми;
  • хорошими показателями теплопроводности по сравнению с монолитным бетоном или кирпичом;
  • неограниченным временем использования при соблюдении технологии монтажа;
  • пожаробезопасностью.

Структура материала накладывает ограничения на применение. Высокий удельный вес учитывают при проектировании несущих конструкций.

Шлаки менее эффективны относительно современных специализированных изделий для теплоизоляции — пенопласта, пеноизола, минеральных плит и др.

Металлургический тип подвержен ржавчине в условиях повышенной влажности.

Промышленные виды утеплителя скрывают стяжкой или засыпают в пустоты кирпичной кладки для предотвращения попадания вредных веществ в воздух жилых помещений.

Виды шлака

Шлаки имеют сложный и разнообразный химический состав (встречается до 30 химических элементов). Различают шлаки чёрной металлургии (например, доменные, сталеплавильные, ферросплавные) и цветной металлургии. В цветной металлургии различают шлаки передельные и отвальные. Передельные шлаки, содержащие ценные металлы, направляют в один из головных процессов технологической схемы. В отвальных шлаках концентрируются оксиды металлов, не подлежащих извлечению в металлургическом переделе, а также различные примеси и остаточные небольшие количества ценных металлов, доизвлечение которых при данном уровне технологии экономически невыгодно. Отвальные шлаки частично используют для производства шлаковаты и других строительных материалов.

По химическому составу доменные шлаки делятся на основные, нейтральные и кислые. Основные шлаки имеют высокое содержание оксида кальция (46-50%), сравнительно низкое — глинозёма (до 10%); нейтральные — 40-45% оксидов кальция; кислые — более низкое содержание оксидов кальция (35-42%) и более высокое — глинозёма (до 15%). Содержание Fe (%) в мартеновских шлаках 8-20, в конвертерных — 1,5-13, в электросталеплавильных — 7,6-17,4. Состав шлака цветной металлургии весьма разнообразен и определяется составом исходного сырья и технологией его переработки. Средний годовой выход шлака чёрной металлургии CCCP примерно 80 млн. т, в т.ч. около 52 млн. т доменных, 25 млн. т сталеплавильных и 3 млн. т ферросплавных шлаков.

Общие свойства

Доменные шлаки представляют собой сплавы (твердые растворы) силикатов, алюминатов, сульфидов и некоторых солей, особенно фосфатов, различных оснований, гл. обр. кальция, магния, железа, марганца. Получаясь в восстановительном пламени, доменные шлаки содержат свободные закиси кальция, железа и марганца, растворенные, по Джексу (Jex), в смеси анортита (известковый полевой шпат) СаО·Аl2O3·2SiO2 и волластонита CaO·SiO2. При правильно ведущемся доменном процессе цвет шлаков — светлый («спелые шлаки»): светло-серый, белый, желтоватый, зеленоватый, синеватый и т. д., а при сыром ходе доменной печи — черный, от большого содержания железа. Текстура шлаков тоже изменчива и бывает стекловидной, камневидной и фарфоровидной, в зависимости от состава и быстроты затвердевания доменных шлаков.

Теплота плавления 360—450 Cal, удельный вес доменных шлаков около 2,8, объемный вес и теплопроводность приведены в табл. 1.

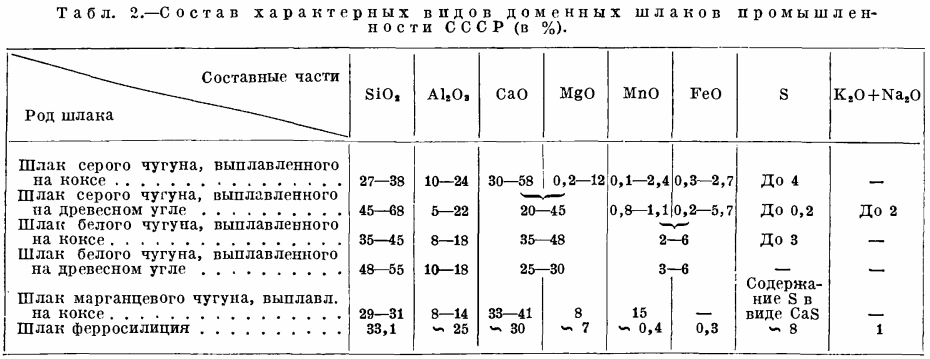

Состав доменных шлаков весьма изменчив; предельные количества составляющих доменных шлаков, получающихся при выплавке некоторых сортов чугуна, представлены в табл. 2.

В зависимости от преобладания в составе оснований, фосфорной и кремневой кислот, доменные шлаки бывают основными, фосфатными или силикатными. Наиболее часто доменный процесс дает именно силикатные шлаки.

По числу, выражающему отношение содержания кислорода в кремнекислоте (SiО2) к содержанию кислорода в основаниях RO (где R — двухвалентный элемент), согласно валовому анализу силикатных шлаков, они разделяются на виды, сопоставленные в табл. 3.

Только две из этих степеней окремнения соответствуют действительным химическим соединениям: моносиликаты — ортосиликатам (например, Ca2SiО4) и бисиликаты — метасиликатам (например, CaSiО3). Схематическое деление табл. 2 особенно хорошо отвечает продуктам металлургии цветных металлов, где содержание Аl2O3 в шлаках бывает незначительно. При плавке на коксе доменные шлаки близки к моносиликатам (35—48% СаО, 30—38% SiО2, 6—18% Аl2O3, кроме того MgO, MnO, FeO, CaS); при плавке на древесном угле получаются по преимуществу бисиликаты. Богатые SiО2 и Аl2O3 шлаки близки к стеклам и при быстром застывании получают стекловидную текстуру; они не имеют определенной точки плавления и при нагревании сперва проходят через состояние размягчения и затем тягучести. Наиболее вязки шлаки, содержащие ТiO2; напротив, основные шлаки (богатые СаО и MgO), несмотря на более высокую температуру плавления, при нагреве обнаруживают меньшую вязкость; при отвердевании, особенно если охлаждение идет медленно, они выкристаллизовываются и приобретают текстуру каменистую; быстрое охлаждение делает шлаки очень хрупкими, подобными портландским цементам.

Несмотря на сложность состава, доменные шлаки во многих случаях могут рассматриваться как системы из трех компонентов — СаО, SiO2 и Аl2O3, поскольку FeO при хорошем ходе процесса по незначительности содержания не имеет значения; содержание окислов других металлов невелико; щелочноземельные окислы, особенно MgO, м. б. пересчитаны на СаО

В отношении доменных шлаков важно знать температуру перехода их из одного состояния в другое. Эта задача сводится к изучению смесей трех главных окислов и распадается на изучение трех двойных систем; диаграммы их представлены на фиг

1 — по Шеперду и Ренкину (Аl2O3—SiO2), фиг. 2 — по Шеперду, Ренкину и А. Л. Дену (СаО—SiO2) и фиг. 3 (СаО—Аl2O3).

Первая система дает одно химическое соединение (силлиманит), с 1816°, и две евтектики, с температурой плавления около 1600 и 1810°. Вторая система, практически наиболее важная, дает два химических соединения — CaSiО3 с температурой плавления, 1 540° и Ca2SiО4 с температурой плавления 2130° — и евтектики с соответствующими температурами плавления 2015°, 1440° и 1326°:

Третья система дает соединения: ЗСаO·Аl2O3, плавящееся с разложением, 5СаO·ЗАl2O3, с температурой плавления 1380°, СаО·Аl2O3, с температурой плавления 1590° и ЗСаO·5Аl2O3, плавящееся с разложением.

Тройная система (фиг. 4) указанных компонентов дает два тройных соединения: CaO·Al2O3·2SiO2 c температурой плавления 1550° и соединение 2CaO·Al2O3·SiO2 с температурой плавления около 1600°.

Свойства и область применения шлаковых материалов

Вопрос, что такое шлак, не может быть полностью раскрыт, не охарактеризовав сферу использования этого материала. В строительной индустрии приемлемо использование гранулированного шлака, отличающегося диаметрально. Крупногранулированные куски шлака на фото ниже.

Они приемлемы при отливе шлакоблоков. Материал отличается износоустойчивостью, небольшим удельным весом, тепло- и влагоизоляционными свойствами.

  • из крупного граншлака возводят фундамент, укрепляют насыпи, обрабатывают края водоемов;
  • мелкофракционные используются для добавки в бетонные смеси или растворы для заливки асфальта;
  • пылевые измельченные мелкофракционные частицы применяются в качестве добавки в процессе изготовления тротуарной плитки, брусчатки, минваты;
  • крошку добавляют в строительные смеси для повышения их прочностных характеристик, заполнения пустот в стенах.

Что такое шлак? Это вторичное сырье, которому придают разнообразные оттенки — от насыщенного черного до белого цвета. Нередко на рынке можно встретить перламутровые, даже фиолетовые оттенки шлака. Все они широко применяются в строительстве, а в сфере своего использования представляют незаменимые материалы или компонентные составы для производства блоков, растворов, бетона, заливки фундамента.

Важно знать, что плотность шлака зависит от компонентного состава смеси

Оксиды Плотность, г/см3
Кальциевые 3,45
Магниевые 3,656
Кремниевые 2,265
Ферумные 5,75
Марганцевые 5,45

Монтаж

Поверхность тщательно очищаем от грязи и мусора. При наличии трещин или повреждений выполняем ремонт, а при недостаточной прочности – демонтируем и заливаем полы заново.Обрабатываем поверхность антисептиками.Укладываем пароизоляционную плёнку внахлёст на 15-20 см и проклеиванием швов.

По периметру заводим её на стены на высоту выше уровня полов на 20 см.Засыпаем шлак ровным слоем на всю поверхность. Стараемся сделать слой максимально плотным. От плотности шлака зависит прочность чистовых полов, поэтому при наличии отходов (гранул с посторонними включениями) стараемся от них избавиться.Укладываем армирующую решётку с толщиной прутьев 3-4 мм, размером ячеек 5-10 см.Заливаем чистовой пол и укладываем напольное покрытие.

После того как выбран подходящий материал возникает вопрос как утеплить дом из шлакоблока снаружи? Если человек далек от строительного дела, то желательно воспользоваться услугами профессиональных бригад, но можно все сделать и своими руками. Главное, четко следовать выбранной инструкции.

Любой процесс начинается с подготовительного этапа. Обязательно он присутствует и при установке пенопласта.

  1. Из основания убирают выступающие элементы. Это могут быть излишки раствора, крепежные детали и навесные конструкции (антенны, водосточные трубы).
  2. Если есть глубокие выбоины, трещины, отколотые куски шлакоблока, от них следует избавиться. Для этого поверхность оштукатуривают.
  3. Когда слой штукатурки высохнет, нужно нанести грунт. Такие мероприятия помогут повысить адгезию (сцепляемость клеевого раствора и основания) и уберегут стену от появления плесени.

Только после того, как грунтовка полностью высохнет можно начинать монтаж пенопласта.

  • Первым делом устанавливается стартовый оцинкованный или нержавеющий профиль. Он служит опорой для всей конструкции. Необходимо корректировать горизонталь. Для этого подойдет строительный уровень. Если будет хоть малейший перекос, то это может вызвать деформацию и даже обрушение утепленного и отделанного фасада. Профиль крепится на дюбель-гвозди.
  • Далее, готовят клеевой раствор, который подходит для наружных работ и для пенопласта. Если купить первый попавшийся и не читать инструкцию, то последствием такого необдуманного шага может стать некачественный фасад, который отслоится от шлакоблочных стен. Перед приготовлением обязательно прочитайте инструкцию, производители указывают точное количество ингредиентов.
  • Клей наносят небольшими кляксами по углам пенопласта и в центр.
  • Первую плиту утеплителя укладывают нижним краем в профиль к левому нижнему углу здания. Необходимо немного прижать элемент и подвигать из стороны в сторону чтобы не осталось пустот.
  • Следующий лист материала промазывают клеем также, только наносят состав еще и на торцевую часть. Прижимают деталь плотно к первой, чтобы не оставались зазоры и щели между ними.
  • Второй ряд укладывают так, чтобы стыки не совпадали. Для этого плиту сдвигают на треть или половину в сторону. Таким же образом выполняют утепление по всей площади.
  • После того как клей высохнет нужно зафиксировать пенопласт еще и механическим способом. Это сделает конструкцию более надежной. Понадобятся дюбеля с широкой шляпкой. Примерное количество крепежей рассчитывают так – на одну плиту необходимо 5 штук.
  • Теперь можно переходить к облицовке фасада.

Минеральная вата

Процесс монтажа этого утеплителя немного сложнее, но начинает все с подготовки. Основание очищается от пятен, пыли, грязи, выступающих элементов. Штукатурить поверхность необязательно, достаточно заделать глубокие трещины и обработать стены грунтом.

Потом устанавливают металлический профиль, для создания опоры. Далее, готовят клеевой раствор соответственно инструкции, указанной на упаковке. Клей наносят тонким слоем на всю поверхность плиты (создает водоотталкивающий слой), а потом делают несколько небольших клякс по углам.

После того как минеральная вата полностью покрыла стены, нужно приклеить армирующую сетку. Тот же клеевой раствор наносят на поверхность плит и в них утапливают стекловолокно, проглаживая его шпателем. После того как этот слой высохнет можно приступать к декорированию.

Шлаковый щебень – что это такое

Данный материал является побочным отходом сталелитейного производства. Не вдаваясь в подробности, можно привести два основных варианта «добычи» этого вещества. В первом случае используются отвалы породы, оставшиеся после обработки металла. Это просто груды камней разного размера, которые сортируются по фракциям (размерам отдельных частей) и после этого сразу готовы к использованию. Такой подход – самый дешевый. Второй вариант заключается в специальной заливке шлака на определенную поверхность, его остывании и последующем дроблении при помощи специализированной техники. Так получается немного дороже, зато вещество выходит качественнее.


Смотреть галерею

Цена отходов металлургического производства

На практике применяют два метода определения стоимости отходов металлургического производства. Первый метод основан на использовании так называемых ТСЦ территориальных сборников цен. Но, к сожалению, эти сборники обновляются довольно редко, и поэтому цена там указанная не всегда может соответствовать действительности. Поэтому, чаще всего, те кого интересует этот вопрос обращаются к возможностям интернета.

Стоимость металлургического шлака напрямую зависит от размера зерен. Среди компаний, которые занимаются переработкой шлака в ходу следующие цифры:

  • шлак фракции 20-40 стоит порядка 1300 рублей за тонну.
  • шлак фракции 40-70 стоит порядка 1000 рублей за тонну.

Что такое шлакоцемент

Гранулированный доменный шлак, образующийся в виде отхода при выплавке черного металла, обладает свойствами общестроительного портландцемента – в тонко измельченном виде проявляет активные вяжущие свойства при взаимодействии с водой и продуктами гидратации клинкерных минералов входящих в состав обычного портландцемента.

При этом наблюдаются: относительно низкая температура тепловыделения, повышенная стойкость конструкций к воздействию пресных и сульфатных вод, повышенная жаростойкость, а также повышенная морозостойкость при использовании технологии пропаривания ЖБИ, изготовленных из бетона на основе цемента с добавлением шлака.

Соответственно, цемент со шлаком – это вяжущее вещество широкого применения, изготавливаемое по технологии измельчения обычного цементного клинкера, с добавлением гранулированного шлака (20-80%,оптимальное количество 50%) и природного гипса (не более 5%).

Для чего в цемент добавляют шлак? Основная причина введения в состав «вяжущего» отходов металлургической промышленности, не пониженное тепловыделение или превышенная стойкость к воздействию воды. Дело в том, что бетонный раствор из шлака и цемента обладает низкой себестоимостью относительно бетонного раствора на основе обычного портландцемента при всех прочих равных условиях.

Например, отпускная цена 1 мешка портландцемента марки ПЦ400-Д20 массой 50 кг производства ОАО «СУХОЛОЖСКЦЕМЕНТ» составляет 274.69 руб. В то же время отпускная цена 50 кг мешка цемента со шлаком этого производителя марки ЦЕМ II/A-Ш 32,5 Н, обладающего аналогичными характеристиками по прочности, составляет 180 руб.

Решив простую пропорцию: 274,69х100/180-100=52,6% определяем процент экономии на покупке цемента со шлаком относительно портландцемента. Полагаю, что такой ответ на вопрос, зачем шлак в цементе не нуждается в дополнительных комментариях.

Экономическое обоснование относительно низкой цены шлакопортландцемента – отсутствие в себестоимости значительных затрат на добычу, предварительное измельчение и предварительную обработку части основных компонентов.

Область использования и стандартизация

Согласно установленному стандарту под шлак металлургический – ГОСТ 3476-34, реализован свод требований к доменному материалу, отбираемому для приготовления цемента. Альтернативное использование отходов производства черных металлов – изготовление минеральной ваты. Источником сырья в этом случае выступает  щебень из металлургического шлака доменного, технические условия отбора которого прописаны в 18866-93. Пемза шлаковая – щебень пористый из металлургического шлака используется в качестве заполнителя бетонных смесей. Требования к этому материалу выделены в отдельный ГОСТ 9760-86.

Основной областью реализации металлургических отходов остается дорожное строительство. Именно под эту сферу изготавливается щебень пористый из металлургического шлака. При этом уровень пористости материала существенно влияет на его физико-механические свойства. Снижение параметра приводит к повышению прочностных характеристик. Для этих целей ранее использовалась процедура дегазации, позволявшая снизить пористость до 30%. Современные методики ориентированы на вакуумирования и центрифугирования шлака, что позволяет достичь цифры в 2%, фактически предлагая потребителю прочный недорогой щебень из отходов металлургии.

Щебень из отходов металлургии

Впрочем, в дорожном строительстве необходим щебень различной прочности, а соответственно пористости. Распределения в данном случае носит следующий характер. Под верхний слой дорожного полотна используются асфальтобетонные смеси на базе щебня пористостью 5 – 12%. Прокладка нижней части – основания автомагистрали допускает применение менее прочных материалов. В этом случае используется асфальт из шлакового щебня, пористостью 12 – 17%.

Использование ТПО

Наибольшие возможности для вторичного использования представляют собой куски лома разных категорий и групп. Габаритные куски лома (например, образовавшиеся в процессе строительства коммуникаций) переплавляют для получения металлопроката.

Однако современные технологии переработки ТПО основаны на рациональном использовании даже тех отходов, которые кажутся бесполезными (металлические стружки, железные опилки) и содержат в себе мало металлов (шлаки, шлам).

Мелкие металлические отходы, скрап и высечка

Мелкие металлические отходы и обрезки подвергают рециклингу — брикетируют или дополнительно измельчают, переплавляют и вновь используют в литейном или химическом производстве.

Высечка — отход прессовального производства, представляющий собой перфорированную металлическую ленту или лист, — часто используется и без вторичной переработки. Материал применяется в строительстве как армирующее средство для усиления кирпичной кладки, при закладке фундамента, возведении стен.

Благодаря своим прочностным и эстетическим свойствам высечка разных видов активно используется и как материал заграждений: она заменяет собой сетку-рабицу или применяется как верхняя часть глухих (например, бетонных) заграждений для обеспечения вентиляции огороженной территории.

Шлак в строительстве и металлургии

Шлаками называют побочные продукты или отходы от производства металла. До 80% всех ТПО на металлургическом производстве составляют именно они. По своей структуре шлаки — силикаты с различным процентом содержания железа или другого металла.

В основном шлаки утилизируются. В результате их переработки получается экономичная продукция, востребованная в строительстве:

  • гранулированные шлаки — используются при изготовлении портландцемента и шлакоблоков, для заполнения пустот в бетоне;
  • щебень — применяется для изготовления бетона, укрепления фундамента и дорожных покрытий;
  • шлаковая пемза — служит компонентом в изготовлении шлакобетона для ограждений и несущих конструкций;
  • минеральная вата — действует как тепло- и звукоизоляционный материал стен, перекрытий, дверей и т.п.

Доменные шлаки используют и в шлаковом литье. Например, произведенные этим способом металлошлаковые трубы существенно экономят металл, который уходит на строительство трубопровода.

Частично шлак перерабатывается и с целью получения обратного продукта металлургии. Так, из ферросплавных шлаков, благодаря высокому содержанию в них железа, добывают частицы металла с использованием технологий дробления, магнитной сепарации.

Обратный продукт получают и из шлаков цветных металлов, но технология добычи из них частиц металлов пока недостаточно совершенна и потому не получила распространения.

Шлам: возможности переработки

Шламом называют отходы разработки горной породы или производственного процесса в виде пыли, грязи, мелкого порошка, осадка. В металлургии шлам образуется в результате газоочистки доменных и мартеновский печей, конвертеров, задействованных в производстве стали и чугуна.

В процессе плавки на каждую тонну стали приходится примерно 12-24 кг шлама, который может использоваться в металлургии. Малоотходные технологии подразумевают извлечение из него металлических частиц и их «спекание», то есть получение агломерата, который может затем применяться в агломерационной шихте при выплавке чугуна.

В промышленности находит применение и использование шлама некоторых цветных металлов. Так красный бокситный шлам, отход производства алюминия, используют в производстве цементов, шлакового щебня, дорожных покрытий.

Проблема малоотходных технологий пока стоит остро. Крупное металлургическое предприятие в среднем перерабатывает за год 1 млн тонн сырья. Это означает, что каждые сутки к отходам металлургического производства прибавляется 500 тонн одних только шлаков, не говоря о шламе, золе, вредных веществах типа диоксида серы, оксида азота. Сбрасывание отходов в отвалы и шламохранилища экономически невыгодно, чревато истощением природных ресурсов и загрязнением окружающей среды. Поэтому все большее распространение получают крупные производственные базы по получению и переработке металлов, а также освоению скапливающихся ТПО.

Свой вклад в экономику и экологию вносят и небольшие базы приема металлолома, которые занимаются сортировкой и утилизацией лома черных и цветных металлов разных категорий, включая мелкий лом — металлические отходы, пригодные для брикетирования. Отходы сортируют, очищают, при необходимости измельчают и сдают на металлургические предприятия или цементные заводы, а вредные отходы транспортируют на специальные полигоны, где уничтожают.

Технические характеристики

По ГОСТ 1017-85 шлакопортландцемент включает в себя такие компоненты и технические условия:

  1. Клинкер должен содержать магний не больше 5-6 %, так как этот элемент способен снизить качественные характеристики бетона.
  2. Шлаки в гранулах, полученные доменным или электротермометаморфическим путем – примерно, 20-80 % (в зависимости от того какие характеристики нужны).
  3. Минералы гипсового происхождения – чистый гипс, добытый природным путем с добавление фосфора и фтора, но не больше 5 процентов от всего объема клинкера.

ШПЦ делят на два вида – нормальнотвердеющий и быстротвердеющий. Во второй материал добавляют специальные присадки, которые являются ускорителями минерального и вулканического происхождения – пепел, пемза. Бетон из шлака имеет такие пропорции: 4-5 частей шлака, 2 части цемента, 2 части песка.  Прочность таких изделий достигается уже через 1-2 недели.

Бетоны на основе металлургических шлаков отрицательно переносят перепады температуры, поэтому материал будет затвердевать долгое время в прохладных условиях. Для ускорения процесса используют специальные присадки или обрабатывают конструкцию теплом при помощи тепловых подушек либо опалубок с электроподогревом. При воздействии высоких температур бетон наберет прочность через 28 дней. Вяжущее вещество обладает такими качествами:

  • если в состав входит большое количество шлаков, тем будет дольше твердеть бетонная смесь и меньше тепла будет выделено при гидратации;
  • шлаковые цементы дают такую же усадку, как и портландцемент;
  • жаростойкость ШПЦ составляет от 600 до 800 градусов С;
  • цемент на шлаке при отсутствии активных веществ и плотной молекулярной консистенции после застывания не будет вступать в реакции с водой. Такой материал является незаменимым для возведения сооружений во влажных условиях.

Портландцемент и шлакопортландцемент имеют такие отличия:

  1. Стоимость портландцемента гораздо выше, чем обычная смесь ШПЦ.
  2. Портландцемент быстрее становится прочным, а бетон, со шлаком спустя 21 день.
  3. В портландцементном составе нет шлака, туда входят клинкер и определенный минеральный состав со специальными присадками-ускорителями.
  4. ШПЦ имеет менее выраженную экзотермическую реакцию в процессе затвердения, бетонная смесь почти не нагревается, это в свою очередь приносит трудности при показателях температуры ниже +4 градусов С.
  5. Шлакопортландцемент имеет меньшую плотность и вес готовых конструкций.

Для чего пригоден

Особенно востребован этот материал, если предстоит возводить бетонные, а также железобетонные конструкции, которые будут постоянно контактировать с водной средой (так, ШПЦ М400 в составе имеет не менее 21% гранулированного материала). У продукта для этого достаточные прочностные показатели. Его берут для изготовления качественного бетонного раствора, чтобы выполнить стеновые панели и произвести сухие смеси. Той же марке М500 данный вид цемента не проигрывает фактически ни в чем, а ведь эта марка являет собой классический цемент.

Опять же, постройка стен и перекрытий с использованием арматуры – цемент с добавлением шлака преуспел и здесь. Его активно применяют на масштабных стройках, и помогает ему в этом легковесность (если сравнивать с силикатом и керамикой, ШПЦ, конечно, не пушинка, но выигрывает значительно).

Имеет возможность строитель с помощью цемента со шлаками делать плиты внушительных габаритов – экономится время монтажа, как экономятся и денежные средства. Да и транспортировка ШПЦ-панелей обычно не вызывает проблем.

Где используется материал – области применения:

  • строительство монолитных и сборных элементов (имеются в виду как частные стройки, так и промышленные);
  • изготовление конструкций, которые требуют максимально быстрого затвердения основы;
  • укладка дорог с быстрым же схватыванием смеси;
  • постройка эстакад и мостов;
  • производство тротуарной плитки и брусчатки;
  • малоэтажное строительство с разными его этапами – от заливки стен до работы с фундаментом;
  • замеска раствора для штукатурки и кладки.

Материал активно применяется в изготовлении армированных поясов, которые тоже часто встречаются в многоэтажном строительстве. Отлично работает материал в комплексе с обычными утеплителями как средство теплоизоляции. Класс типа 50 считается лучшим выбором для армирования, класс 35 – для сооружения несущих элементов, класс 25 – для не самых главных, небольших конструкций более чем пригоден, 10 класс используется в теплоизоляции.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Проект "Стройка"
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
