Размеры конфирматов для мебели

Чем сверлить?

Зачастую домашним умельцам приходилось сталкиваться с ситуацией, когда использовать приходится то, что имеется в наличии.

Применение 3 сверл, отличающихся по диаметру

Этот метод сгодится для небольших по объему работ, поскольку предполагает большие временные затраты. Отверстие подготавливается в 3 этапа.

  1. Сверловка на всю длину конфирмата сквозь 2 детали. Диаметр режущего инструмента должен соответствовать аналогичному параметру тела евровинта, но без учета резьбы (об этом мы уже говорили). Это делается с целью, чтобы винтовая поверхность резьбы создавала в материале ответную резьбу.
  2. Рассверливание уже имеющегося отверстия под ровную часть крепежной детали, что должна сидеть плотно, но не чересчур, чтобы не разорвать материал. Расширение осуществляется сверлом, одинаковым по толщине с шейкой, при этом глубина должна соответствовать ее длине.
  3. Обработка отверстия для утапливания шляпки в материал. Это осуществляется посредством режущего инструмента большего диаметра. Специалисты советуют делать это зенкером, чтобы не было сколов.

Специализированное сверло под евростяжку – 3 в 1

Работать со специализированным сверлом под евростяжку значительно легче, так как оно обладает особой ступенчатой конструкцией, и вся процедура проделывается за один проход.

К тому же конфирматное сверло имеет заход с заостренным концом, обеспечивающим точное вхождение режущего инструментария, и не допускает его ухода от центра в начале высверливания.

Параметры изделий

Размеры

Конфирмат имеет следующий размерный ряд (первая цифра – это диаметр резьбы в миллиметрах, а вторая — это длина в миллиметрах):

  • 5х40;
  • 5х50;
  • 6,3х40;
  • 6,3х50;
  • 7х40;
  • 7х50;
  • 7х60;
  • 7х70.

Один из самых распространенных шурупов является размер 7х50 или 6,3х50.

Вес

Ниже приведет вес 1000 штук метизов:

  1. Винт-конфирмат 5х40 мм – 4,4 кг.
  2. Винт-конфирмат 5х50 мм – 5,49 кг
  3. Винт-конфирмат 6,3х40 мм – 7,0 кг.
  4. Винт-конфирмат 6,3х50 мм – 8,3 кг.
  5. Винт-конфирмат 7х40 мм – 7,2 кг.
  6. Винт-конфирмат 7х50 мм – 9,0 кг.
  7. Винт-конфирмат 7х60 мм – 14,0 кг.
  8. Винт-конфирмат 7х70 мм – 21,0 кг.

Конфирматы изготавливают по европейским стандартам 3E120 и 3E122.

О процессе монтажа конфирматов расскажет этот видеоролик:

https://youtube.com/watch?v=aSe80rh9kkc

Основные параметры

Еврошуруп имеет возможность соединять мебельные детали, толщина которых не превышает 16 мм. Чтобы выполнить посадочное отверстие, проще всего воспользоваться специальным конфирматным сверлом, а для закрепления метиза применяется ключ, предназначенный для евровинта. Соединение мебельных конструкций требует аккуратности и определенного навыка в работе. Важным этапом является правильный выбор размера метизов и расчет их количества.

Размеры

Европейский винт имеет стандартный размерный ряд, запись габаритов осуществляется в виде цифр, где первая обозначает диаметр, указанный в миллиметрах, а вторая – длину метиза (тоже в миллиметрах).

Диаметр рабочего стержня, мм

Длина рабочего стержня, мм

5

40; 50

6,3

40; 50

7

40; 50; 60; 70

Как показывает практика, для сборки мебельных конструкций чаще всего применяются метизы, которые имеют размерность 6,3х50 мм или 7х40 мм.

Вес

В российских профильных торговых точках продажа метизов осуществляется на вес, поэтому при покупке этих материалов следует знать, что цена будет указана за 1 кг. Общее количество метизов, необходимых для выполнения стяжки мебельных элементов, зависит от площади крепления.

Чтобы было легче ориентироваться в определении количества, существуют данные, сколько весит 1000 шт. евровинтов различного размерного ряда.

Диаметр метиза, мм

Вес 100 штук метизов, кг

длина 40 мм

длина 50 мм

длина 60 мм

длина 70 мм

5

4,5

5,48

6,3

7,1

8,2

7

7,3

9,1

14,1

21,1

Все конфирматы, выпускающиеся в России, должны соответствовать международным стандартам и требованиям 3E120, 3E122.

Наиболее востребованным и распространенным считается еврометиз с плоской головкой под шестигранник, для монтажа которого применяется специальный ключ с шестью гранями или бита для шуруповерта, обеспечивающие надежную затяжку винта в плоскости древесной мебельной плиты.

Особенности и преимущества крепежного элемента

Форма confirmat напоминает обычный шуруп с конусообразной (утолщенной) частью под шляпкой. Обязательный элемент их строения — это защитное покрытие (латунное, цинковое или из никеля). Материал изготовления шурупов — сталь на углеродистой основе. Такая специфика их структуры дает возможность продукции обладать гибкими свойствами.

Чтобы изделия имели аккуратный внешний вид, их приходится прятать с помощью специальных заглушек или пластиковых накладок.

Размер конфирматов для мебели может быть следующим:

  • 5х40 и 5х50;
  • 6х50, 6,3 на 40 (на 50);
  • 7х40, 7х50, 7х70 и т.д.

Размеры конфирматов бывают следующие: 5х40, 5х50, 6,3х40, 6,3х50, 7х40, 7х50, 7х60, 7х70 мм.

Достоинства продукции можно выделить следующие:

  • Функциональность. Прекрасно проработана резьба на пошаговую нарезку.
  • Пластичность. Евровинт имеет свойство гнуться, но не переламывается, как обычные шурупы. Его легко установить снова, если в первый раз был смонтирован неправильно.
  • При работе с крепежными элементами можно использовать множество инструментов: сверло, ключ, отвертки и т.д.
  • Надежность конструкций, смонтированных данными деталями. Крепежные фурнитурные детали и каркасные материалы.
  • Широко используются для следующих материалов: дерево, фанера, древесно-стружечная плита, ДВП, МДФ и т.д.
  • Возможность использовать заглушек на винтах, что полностью скрывает вид металла от глаз. Это придает мебели эстетический вид.
  • Простота монтажа. Работа с данными деталями заметно ускоряет работу.

Наиболее распространенными являются одноэлементные стяжки с диаметром резьбы 7 мм, при этом длиной 50-70 мм.

Как правило, простота конструкции также делает данный товар доступным по стоимости для большинства потребителей.

Преимущества стержневой фурнитуры

После появления евровинтов сборка мебели стала более надёжной и качественной. В отличие от ранее устанавливавшихся шурупов, эти детали отличаются несколькими положительными характеристиками:

  • Плотная затяжка любых деталей.
  • Лёгкий монтаж.
  • Качественная сцепка деталей.
  • Винты могут соединяться между собой.
  • Конструкция на таких винтах способна выдержать большие нагрузки в течение всего времени эксплуатации. Чтобы закрепить книжную полку, совместно с конфирматом, устанавливается шкант.

К сожалению, у таких приспособлений имеется и ряд характерных недостатков. К ним относятся:

  • Сборка мебели на таких винтах может осуществляться только один раз. Такая конструкция не предназначена для частой разборки.
  • Головка винтов не относится к группе «скрытых» систем. Поэтому, чтобы её спрятать приходится устанавливать пластиковые заглушки, цвет которых подбирается по оттенку мебели.

Характерные конструкционные отличия

Эти винты имеют потайную головку, оснащённую различными шлицами. Это позволяет закручивать детали отвёртками с четырьмя и шестью гранями. Рабочая часть стержня с тупым концом имеет выступающую резьбу. Её нижние витки должны нарезать резьбу, поэтому они сделаны конической формы с зазубринами. На поверхности под головкой, резьба отсутствует, она выглядит абсолютно гладкой.

Для создания антикоррозийной защиты детали имеют гальваническое покрытие. В большинстве случаев встречается цинковая поверхность. Специальная углеродистая сталь придаёт таким изделиям высокую пластичность. Поэтому они никогда не ломаются, их можно только погнуть. Благодаря такой пластичности, евровинт легко удалить из изделия, даже если его монтаж был сделан неправильно.

Конструкция конфирматов имеет несколько отличий. Детали, имеющие обычную шляпку, устанавливаются после предварительного зенкования отверстия. У некоторых винтов, прямо под шляпкой, имеется специальный зуб. Он формирует фаску, для расположения шляпки.

Заглушки для евровинтов

Когда шляпка конфирмата расположена на внешней стороне изделия, для её маскировки применяют декоративные заглушки. Они полностью закрывают шляпку, а хорошо подобранный цвет, создаёт завершённый вид конструкции.

Промышленность выпускает несколько видов заглушек. Самыми популярными и востребованными считаются:

При подборе соответствующего типа заглушки обязательно учитывается оттенок ДСП. Правда, подобрать точный цвет очень сложно. Поэтому самыми популярными стали самоклеящиеся изделия. Они не имеют цвета, изготавливаются из меламина. Толщина такой плёнки 0,4 мм, поэтому она становится незаметной на мебельной поверхности.

Пластиковые заглушки делаются из прочной пластмассы. Они имеют круглую форму диаметром 1,2 см. Изделия фиксируются за шестигранный выступ, оставленный винтом при закручивании.

Основные габариты евровинтов

Промышленность выпускает конфирмат, размеры которого позволяют проводить сборку самых разных конструкций. В линейку таких стяжек входит:

  • 5,00 x 40,00 мм;
  • 5,00 x 50,00 мм;
  • 6,30 x 40,00 мм;
  • 6,30 x 50,00 мм;
  • 7,00 x 40,00 мм;
  • 7,00 x 50,00 мм;
  • 7,00 x 60,00 мм;
  • 7,00 x 70,00 мм.

Первая цифра показывает диаметр резьбы. Вторая обозначает длину винта. Самым востребованным считается конфирмат с размером 7х50.

Нюансы выбора

Подбор производится под определённый размер и по производителю. Зачастую попадаются свёрла от малоизвестных китайских фирм. Несмотря на значительно сниженную стоимость, по сравнению с раскрученным брендом, такое сверло далеко не лучшего качества. Китайские производители зачастую экономят на технологиях производства особо прочной стали, которая прослужила бы достаточно долго. Марка стали в лучшем случае – 9XC, в обычных – У7/8.

Такая сталь тоже является инструментальной, пользователи отмечают её низкое качество, называя её «пластилином», портящимся при адекватной процессу сборки мебели нагрузке. Сверло преждевременно тупится от перегрева, сталь «отпускается» либо изначально не имеет заявленной твёрдости и жесткости. В результате тупым инструментом невозможно дальше работать. Рабочий, обнаружив, что сверло не идёт с нужной скоростью и эффективностью вглубь, повышает силу нажатия на дрель.

Но возросшее усилие не решает проблему, а деталь мебели получает вместо ровного отверстия повреждённое, в котором евровинт не удержится достаточно надёжно. Российские производители предлагают свои решения – продукция Тульского завода инструментов, предприятия «БСИ-Инструмент». Американские свёрла на российском рынке представлены компанией DeWalt, швейцарские – фирмой Archimedes.

Длина посадочной зоны сверла соответствует протяжённости сглаженной части евровинта. Зенковочная зона упора не выходит за пределы 45-градусного угла, а переход к винтовой (резьбовой) части должен оказаться предельно малым. Зернистость режущей кромки недопустима – это приведёт к перегреву сверла за долгие часы работы, а также к отпусканию стали и подгоранию просверливаемых отверстий.

Конфирматный бур обладает съёмным или несъёмным форм-фактором. Съёмный вариант даёт больше возможностей, он является как бы комбинированным решением – а качество отверстий остаётся практически неизменным. Хвостовик сверла нуждается в периодическом затягивании несколько ослабленного в процессе сверления патрона – иначе оно станет проворачиваться, а просверливание затормозится. Конфирматные свёрла нуждаются в электроприводе с высокими оборотами – 5000-10000 оборотов в минуту: чем выше угловая скорость сверления, тем более чёткими и точными оказываются просверленные отверстия.

Конструктивные особенности

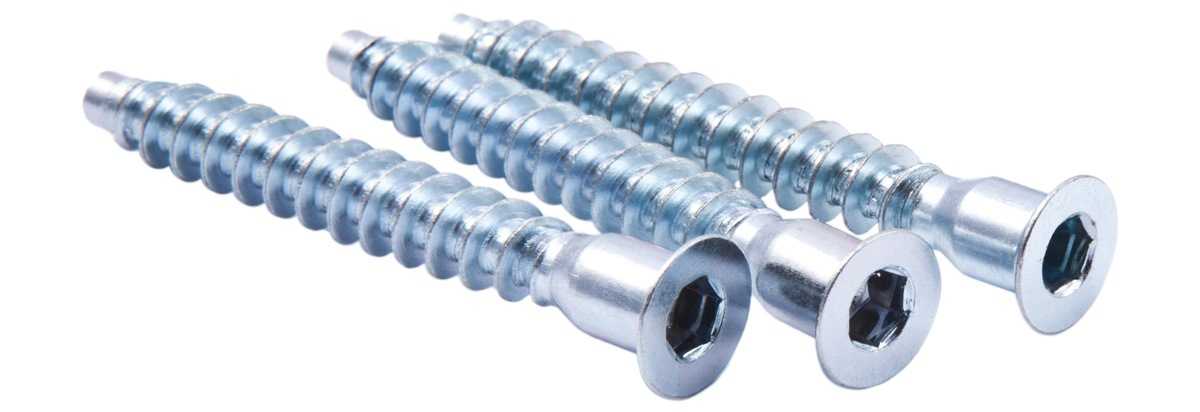

Чтобы еще лучше разобраться в том, что это такое и как выглядят конфирматы мебельные, можете взглянуть на фото и познакомиться с конструктивными особенностями.

Перед нами винт, у которого имеется потайная головка с отверстием (шлицами) под шестигранник и четырехгранник. С его помощью евровинт закручивают и раскручивают при сборке и разборке мебели. Такое сочетание шлицев позволяет одновременно использовать шестигранник и четырехгранник, когда выполняется стяжка мебельных элементов.

Стержень отличается тупым концом, а на рабочей поверхности используется широкая шаговая резьба. Нижние витки у имеющейся резьбы служат для того, чтобы нарезать резьбу в заранее заготовленных отверстиях. Из-за этого их форма коническая, а также присутствуют острые зазубрины.

Под самой головкой располагается гладкая и довольно широкая поверхность, лишенная резьбы. То есть конструктивно можно выделить головку, шляпку и резьбовую часть.

Все конфирматы имеют цинковое, никелевое или латунное защитное покрытие. Сами же евровинты изготавливают на основе высокоуглеродистого типа стали высокого качества. Это обеспечивает конструкции высокий уровень эластичности. В итоге евровинт гнется, но не ломается. Пластичность играет на пользу при извлечении винтов в ситуациях, когда монтаж был проведен неправильно.

Конфирматы широко применяются при соединении мебельных компонентов из дерева, ДСП, МДФ и пр.

Существует несколько типоразмеров этих элементов. А именно:

Но это далеко не все размеры, которые доступны в продаже. Цена во многом зависит именно от размерных характеристик.

При этом можно встретить изделия с размерностями 6.3х13, 4х13 и пр. Самыми популярными и распространенными размерами считаются еврошурупы с длиной 50-70 миллиметров и диаметром резьбы составляет 7 мм.
