Анкера для кирпичной кладки: разновидности крепежа, нюансы монтажа

Производители химических анкеров

На российском рынке свои изделия представляет немалое количество как отечественных, так и зарубежных производителей. На практике безупречно себя зарекомендовали материалы, произведенные известными европейскими компаниями.

В таблице, расположенной ниже, представлены ведущие производители и небольшой обзор их ассортиментного ряда. На самом деле разнообразие производимой ими продукции — намного шире.

Логотип компании Тип анкера Объем и особенности химического анкера
Производитель «Fischer» (Германия)
RM «Reaktionsanker» — ампула с клеевой массой, внутри которой находится отсек с отвердителем. Производитель изготавливает ампулы разных размеров — М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280).
FHP «Hammerpatrone» — ампула с клеем и отвердителем для установки металлических элементов в бетонное основание. Производятся в следующих размерах — 10 (13×90), 12 (15×110), 16 (18×125), 20 (24×180).
FIS V 360S «Injections-Mortel» Двойной картридж, для работы требуется специальный пистолет. Основной картридж объемом 360 мл и два смесителя.
FIS V S 150 C «Injections-Mortel» Один картридж стандартного размера. Для работы потребуется обычный строительный пистолет для стандартных картриджей. В комплект входит картридж объемом 150 мл, два смесителя и адаптер.
Производитель «Hilti» (Лихтенштейн)
HVU «Adhisive Capsule Anchor». Ампула с метаакриловой полиуретановой смолой, кварцевым песком и отвердителем. Капсулы имеют следующий объем: М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280), М33 (37×300), М36 (40×330), М39 (42×360).
HIT-HY150 «Fast Curinq Injection System». Это два сдвоенных картриджа с акриловой смолой и отвердителем. Для работы требуется специальный пистолет. Объем картриджа 330 мл и два отвердителя, HIT-HY20 имеет один отвердитель.
HIT-HY50
HIT-HY20
Производитель «Mungo» (Швейцария)
MSP «Schlagpatrone». Ампулы со смолой и отвердителем. Объем капсул: М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170).
MYA «Verbunanker». Ампулы с двумя компонентами. Объем: М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280).
MIT-P Один картридж. Для работы применяется стандартный строительный пистолет. Объем картриджа 150 мл, два смесителя.
MIT-P Двойной картридж. Комплект: 235 мл и два смесителя.
MIT-SF Двойной картридж. Объем 380 мл и два смесителя.
MIT-EA Двойной картридж. Объем 825 мл и два смесителя.
Производитель «Sormat» (Финляндия)
KEM «Kemiallinen ankkuri» — ампулы с полиэфирной смолой и отвердителем, объемом М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280).
KEMLA «Kemiallinen lyontiampulli»— ампулы с полиэстерной смолой и отвердителем, объемом М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170).
ITH «Injektointitekniika». Картридж с инжекционной массой на основе полиэфирной смолы, объемом в 380 и 150 мл
Производитель «TOX» (Германия)
TVA «Verbund-Anker». Ампулы со смолой и отвердителем, имеющие объем М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280).
THP «Hammerpatrone». Ампулы со смолой и отвердителем, объемом М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170).
TVM-K «Verbundmortel». Картридж с инжекционной массой, объемом в 380 и 150 мл.

В маркировке капсульных изделий указываются их размерные параметры. Например, М10 (12×90): буква «М» — метрическая резьба шпильки, «12» — диаметр шпильки в сечении, «12 и 90» — диаметр шпура и глубина посадки металлического крепежного элемента в основание.

Особо можно выделить химические капсульные анкеры «Hilti» — это модифицированный материал, адаптированный к температурному диапазону при проведении монтажа от -18 до +40 градусов. Производитель поставляет изделия для отверстий от 8 до 30 мм в диаметре, поэтому их можно использовать для установки в основание мощных арматурных прутов.

Популярные бренды

Благодаря отличным эксплуатационным качествам и техническим характеристикам особым спросом пользуются химические анкеры европейских торговых марок. Представим рейтинг популярных производителей.

Tytan Professional. Компания принадлежит холдингу Selena. Под этой торговой маркой выпускаются универсальные жидкие дюбели (EV-I, EV-W). Составы изготовлены на базе полиэфирных смол. Анкер EV-W – зимнее средство для низких температур, способное полимеризироваться при t до -18 градусов. Оба этих материала допускается использовать при монтаже утяжелённых конструкций, для различной ремонтной и реставрационной деятельности.

Устройство

Конструкция анкерного болта для пустотелого кирпича состоит из двух элементов. Одна – распорная, другая – нераспорная, стопорная. Вторая закручивается или вбивается в первую, которая в сою очередь помещается в заранее просверленное отверстие подходящего диаметра. При этом лепестки раскрываются и цепляются за канальные стенки. Тем самым образуется прочное соединение.

Особенности установки

Процесс монтажа анкера в пустотелый кирпич прост, но подразумевает несколько нюансов. Их знание снизит вероятность ошибок и плохого качества выполнения работ. Заключаются они в следующем:

  • Сверление выполняется дрелью, включенной в безударном режиме. Использование перфоратора может привести к растрескиванию структуры или окружности отверстия.
  • Выбирая размер анкера для пустотелого кирпича, учитывайте толщину штукатурки и иного отделочного материала (при его наличии).
  • Монтаж выполняется с соблюдением строгой горизонтали. Отклонение от заданной плоскости приведёт к последующему ослаблению конструкции.
  • Втулка (стакан) анкера углубляется в отверстие полностью, до начала расширения.
  • Распор метизов механического типа выполняется с усилием и аккуратностью. Лишний виток стержня способен привести к прокручиванию элемента. В результате его придётся демонтировать и повторить процесс ещё раз, но в другом месте.
  • Монтаж в отверстие с прокрученным анкером возможен только установкой анкера химического типа или установкой металлического элемента большего диаметра.

Обзор видов

Высокий уровень спроса на фиксирующие элементы и их широкая область применения заставили производителей разработать широкий ассортимент деталей, что отличаются размером, конструкцией и техническими характеристиками. Данные особенности оказывают непосредственное влияние и на специфику эксплуатации элементов, а некоторые детали предназначены для решения узкого круга задач повышенной сложности. Распорные анкеры для кирпичной стены и кладки могут применяться для полнотелого, пустотелого и полого строительного материала, а также для силикатного и облицовочного кирпича. Для того чтобы более тщательно изучить все виды, лучше рассмотреть каждый в отдельности.

Двухраспорные

Новый вариант фиксирующих устройств – анкерные двухраспорные элементы, которые имеют распорную втулку, раскрывающуюся в двух направлениях.

Забивные

Наиболее распространенное крепежное изделие, которое используется для работы с полнотелым кирпичом. Принцип действия забивного анкера – раскрытие распорного элемента в заранее подготовленном отверстии с последующим вкручиванием резьбовой детали в забивную часть.

Клиновые крепежи – специальные фиксирующие элементы, которые оснащены особой расклинивающей деталью.

MSA

Изделия типа MSA являются усовершенствованными фиксирующими устройствами, которые оснащены специальными гильзами из латуни. Конструктивная особенность – наличие продольных разрезов, которые разделяют поверхность изделия на отдельные расширяющиеся элементы.

Болты с шестигранной головкой

Анкерные болты с шестигранной головкой – фиксирующий элемент, в котором вместо стержня и гайки используется классический болт. Отличительная черта – закрепление элемента в кирпичной полости в момент закручивания гайки, которое приводит к деформации гильзы.

Химические

Анкерные изделия, принцип работы которых основан на химической реакции, является востребованным и популярным приспособлением для работы с пустотелыми и пористыми кирпичами. Отличия – заполнение клеящим составом высверленного отверстия после расположения внутри него анкера. Достоинства – высокий фиксирующий уровень. Недостаток – невозможность использования конструкции до полного застывания клея. Данный промежуток времени зависит от компонентов и особенностей состава, должен быть обязательно указан производителем в инструкции.

Приложение: Как просчитать расход химического анкера?

Уже говорилось, что материал – весьма дорогостоящий, и требует рачительного расходования. А как хотя бы примерно просчитать, сколько потребуется состава для крепления одной шпильки (прута)? И сколько уйдет на весь предстоящий объем работ?

Для этого предлагаем воспользоваться возможностями размещенных ниже онлайн-калькуляторов.

Калькуляторов – два.

  • Первый из них рассчитывает расход состава при прямом цилиндрическом шпуре, который обычно используется на конструкциях с высокой несущей способностью материала.
  • Второй – для шпура конической, расширяющейся вглубь формы, высверливаемого с помощью качающегося кондуктора. Такой подход характерен для стен из материалов с невысокой прочностью (менее М100).

Можно сравнить, насколько выше становится расход клеевого состава во втором случае, при всех остальных равных параметрах (глубине шпура, диаметре отверстия на входе в стену, диаметре шпильки).

Виды

Анкерные крепежи для кирпичных строений отличаются как размерами, так и конструктивными особенностями. Они определяют сферу применения болта и придают ему некоторые свойства. Чтобы достичь лучшего качества крепления, к выбору крепежных элементов нужно относиться с особой ответственностью.

Для кирпичной стены используются следующие разновидности болтов:

  1. Забивные.
  2. Клиновые.
  3. MSA.
  4. Двухраспорные.
  5. С кольцом в верхней части.
  6. Функционирующие по методу химического крепления.

Перечисленные варианты отличаются разными преимуществами и могут применяться для отдельных строительных задач.

Рамные

Рамные анкерные элементы пользуются большим спросом из-за своей надежности и доступности. Однако в продаже предлагается большое количество низкокачественных аналогов, не гарантирующих хорошего крепления

Чтобы избежать неправильного выбора, следует обратить внимание на такие нюансы:

Материал изготовления крепежа. В большинстве случаев болты изготовляются из высокопрочной стали и латуни

Выбирая элемент по материалу, важно учитывать сферу его применения.
Длина шпильки. Ее определяют с учетом выполняемых задач.
Качество втулки

Такой критерий выбора является одним из самых важных, поскольку от него зависит, как долго сможет удерживаться предмет на стене из кирпича. Минимальная толщина должна составлять не меньше 0,8 мм. При использовании более тонких изделий крепление будет недостаточно прочным.

Длина и диаметр рабочей области определяется по некоторым стандартам: классический отсчет предусматривает размер 8х72 мм (первое число указывает на диаметр втулки, а второе — на длину шпильки). Максимально допустимые значения составляют 8х172. Реже задействуются крепежи с толщиной втулки 10 мм. Они эффективны для закрепления крупногабаритных изделий, весящих больше 10 кг.

Забивной анкер

Такие болты появились намного раньше, чем другие разновидности. Они будут эффективными при навешивании изделий на постройку из полнотелого кирпича. Для использования этого анкера выполняется подготовка места в стене, а потом закрепление распорной детали. Дальше фиксируется резьбовой элемент.

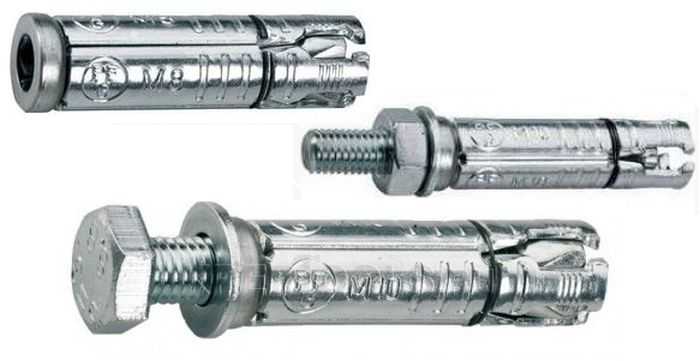

Стержни двойного распора

Двухраспорный анкер оснащен распорной втулкой. Она способна разжиматься в 2 местах, обеспечивая максимальную надежность фиксации в стене. 1 распорный элемент соединяется с твердой поверхностью кладки, что гарантирует повышенную степень крепления.

Для производства двухраспорных анкеров используется оцинкованная сталь. В верхней части элемента находится шайба и крепежная гайка.

На клеевой химической основе

Химический анкер для кирпича обеспечивает повышенную прочность фиксации, поскольку он предусматривает использование химического клея. Из всех перечисленных типов крепежа этот вариант обладает максимальной надежностью. Используемый клей способен полностью заполнить зазоры.

Особенности монтажа предусматривают соблюдение таких правил: в сооружении проделывается место под крепление болта и тщательно очищается от строительного мусора. Дальше следует закрепить капсулу с клеевым составом и закрепить анкер.

Чтобы клеевой состав окончательно застыл, необходимо придерживаться инструкции и давать время для засыхания. Оно определяется спецификой раствора и температурными условиями. Ведущие производители указывают оптимальный интервал на упаковке.

Крепеж MSA

Такие элементы изготовляются из высокопрочной латуни. Внешняя часть отличается наличием гильзы с крупной насечкой, которая обеспечивает плотность фиксации. Допустимый диаметр внутри гильзы варьируется от 8 до 10 мм.

Виды крепежных систем

Чтобы крепить различные предметы на стены из кирпича и газобетона, применяют несколько типов анкеров. Различие между крепежами составляет их размер и технические параметры. Каждый вид анкера соответствует определенным задачам

Выбирая анкерную систему, важно учитывать специфику связки и кирпича, из которого сложена стена. Так, например, глиняный кирпич прочнее силикатного, а преимущества поризованного стройматериала включают в себя все качества кранного кирпича и газоблока

Облицовкой может служить кладка из клинкерного камня, и к нему нужно подобрать определенный тип анкеров.

Забивной тип

Анкерные системы этого вида считаются наиболее распространенными и простыми в установке. Их применяют, чтобы зафиксировать профильную трубу или любую конструкцию на стены из полнотелого и щелевого кирпича. Особенность забивного анкера в том, что после его установки в стену задействуется распорная часть, обеспечивающая сцепление. Только после этого в гильзу вставляют дополнительный крепеж с резьбой с помощью гайки, которая в конце работы снимается. Вместо нее может использоваться уголок, крюк или кольцо.

Клиновой вид

Такой анкер для кирпичной кладки обладает специальным элементом, расклинивающимся в ходе монтажа. Благодаря расширению внутри стены этот крепеж удерживает тяжелые предметы. С его помощью удается закрепить на стене даже металлический швеллер. Зачастую подобные анкерные системы имеют винты с утапливаемыми головками. Лучше использовать клиновые анкера, если нужно осуществить монтаж сквозь фиксируемый объект.

Крепеж типа MSA

Анкера изготавливаются из латуни и обладают специальной насечкой, улучшающей уровень сцепления со строительным материалом. Внутренняя гильза имеет коническую форму с сужением к основанию. Такое строение позволяет расширяться анкеру и закрепляться устройству в стене по ходу вкручивания болта. Подобные крепежи применяют для навешивания не тяжелого оборудования.

Химический крепеж

Подходит этот анкер для пустотелого кирпича и полнотелого, но в работе с щелевым стройматериалом химические анкера незаменимы. После того как будет проведен необходимый расчет, в подготовленное отверстие устанавливают ампулу полиэфирной смолы. Затем проводится пробуривание с помощью шпильки, что обеспечивает физико-химический способ крепежа. Чтобы используемый состав затвердел, требуется время. Для щелевого кирпича не меньше 20-ти минут.

Двухраспорная система

Анкер или дюбель для пустотелого кирпича имеет распорную втулку сразу в 2-х местах. Это гарантирует надежную фиксацию. Этот вид крепежа подходит и для полнотелых строительных материалов, но наиболее популярно его применение для щелевых кирпичей. При наличии 2-х распорок велика вероятность, что хотя бы одна из них попадет на твердую часть. Хорошо себя показывает в расчете на вырыв.

Виды анкеров

Анкерный крепеж для пустотелого кирпича отличается не только своими размерами, но и техническими, конструктивными характеристиками. Исходя из этого, различают и сферы применения анкера, которые направлены на решение определенных монтажных задач. В связи с этим, анкерные болты разделены на несколько типов.

Забивного типа

Это — самый простой вид анкерных крепежных систем. Используются они в основном для выполнения крепежа на конструкциях, возведенных из полнотелого кирпича. Его принцип работы заключается в том, что в предварительно подготовленное отверстие в стене устанавливается анкер, после чего в нем приводят в действие специальный распорный элемент, благодаря которому и обеспечивается надежная фиксация всего крепежа. В конце монтажа основной части в болт вкручивают резьбовой элемент.

Клинового типа

Такая конструкция анкерного болта имеет специальный элемент, который во время установки расклинивается. Собственно из-за этой особенности данный крепеж и получил свое название. Клиновый элемент, попадая в кирпичную кладку, расширяется и надежно фиксирует крепежную систему на строительной конструкции.

Изделия по типу MSA

Их основная особенность заключается наличием в их конструкции латунной гильзы. На ее боковой части выполнены продольные разрезы, благодаря которым гильза разделена на своеобразные лепестки, которые при монтаже расширяются. А для того чтобы расширение распорной гильзы было как можно больше, внутреннее отверстие в ней имеет конусообразную форму.

Химического типа

Анкерный болт в кирпичную стену, работающий по химическому принципу, фиксируется в ранее подготовленном отверстии при помощи специального клея. Этот тип является наиболее подходящим для использования на стенах, возведенных из пустотелого кирпича, а также других пористых строительных материалов. Связано это с тем, что клеевой состав, который используется с данным видом анкерных крепежей, заполняет все внутренние полости, тем самым надежно фиксируя болт.

Анкера с кольцом

В этом случае кольцо заменяет стандартную шестигранную головку болта и предназначено для более удобного и легкого монтажа различных предметов.

Двухраспорные анкерные изделия

Их особенность заключается в наличии в конструкции распорной втулки, которая разжимается во время монтажа одновременно в нескольких местах. Поэтому ее широко используют при монтаже различных изделий на конструкции из пустотелого кирпича, так как хотя бы один из распорных элементов попадает на твердую часть, когда остальные — находятся в пустой.

Забивной – для фиксации коммуникаций

Монтаж таких изделий выполняется забивным методом. Это обыкновенные дюбеля, только изготовлены они не из пластмассы, а высокоуглеродистой стали. По внешнему виду, это металлическая бесшовная втулка с конической внутренней поверхностью и продольными разрезами.

Забивается анкер в заранее подготовленное отверстие молотком, в процессе монтажа лепестки образуют опорные плечи, обладающие высокой несущей способностью. После этого в анкер вкручивается болт подходящего диаметра, который проходит насквозь.

Применяются такие анкера для установки опалубки, кабель-каналов и инженерных коммуникаций, решёток, сплинкерных и вентиляционных систем, при монтаже трубопроводов.

Преимущества Недостатки
  1. Быстрый и практичный монтаж.
  2. Небольшая посадочная глубина.
  3. Отсутствие выступающих элементов после установки.
  4. Сравнительно низкая стоимость.
  5. Надёжная фиксация и устойчивость к вибронагрузкам.
  1. Монтаж возможен только в прочных, монолитных основаниях: пористые материалы будут крошиться при ударах.
  2. Требования к точности подготовленных отверстий.

Изделия этой группы условно разделяются на 2 категории: обычные и специальные. Ко второй группе относится продукция серии «Цикон», которая отличается высокой стоимостью и требует специального инструмента для монтажа.

Крепление

Для создания надежных строений специалисты рекомендуют усиливать конструкции специальными фиксирующими элементами – анкерами. Анкерные фиксирующие детали – простые изделия, установка и крепеж которых не должен вызвать сложностей даже у начинающих строителей. Несмотря на простоту процедуры, прежде чем крепить деталь, необходимо сделать расчет на вырыв и соблюдать все рекомендации специалистов, для того чтобы получилось надежно закрепить.

Основные правила

Для получения максимального результата опытные мастера рекомендуют в процессе монтажа анкеров учитывать ряд правил и технологических особенностей. Размер высверленного отверстия должен строго соответствовать диаметру крепежного изделия. Нельзя устанавливать маленькие анкера в большие отверстия.

Категорически запрещается устанавливать анкера на стыках между кирпичами, которые заполнены цементным раствором. А также нежелательно выбирать для работы слабые участки с большим количеством трещин и сколов.

Для защиты резьбы от деформации специалисты рекомендуют избегать прямого контакта молотка с металлом и использовать деревянные или резиновые прокладки.

Перед началом работ необходимо точно провести разметку рабочего участка с определением месторасположения анкера. Категорически нельзя просверливать углубления близко друг к другу, так как структура кирпича пористая и хрупкая, что обязательно спровоцирует разрушение конструкции. При проведении утеплительных работ фиксаторы можно приобрести отдельно.

При выборе фиксирующего устройства специалисты рекомендуют придерживаться следующих норм:

  • длина гильзы не должна быть меньше 6 см;
  • оптимальный уровень вхождения стержня в стену – 9 см;
  • рекомендуемое количества анкеров на 1 м2 составляет 4 шт.;
  • участки возле проемов и на стыках необходимо обязательно усиливать.

Неправильный подбор размера, типа и материала фиксирующего элемента может спровоцировать ослабевание конструкции, а также появление на стенах трещин и разломов.

Технология

Для того чтобы получить надежную и долговечную конструкцию, специалисты рекомендуют соблюдать следующую последовательность действий:

  • проведение разметочных работ и точное определение месторасположения фиксаторов;
  • высверливание отверстия необходимого диаметра на выбранном рабочем участке;
  • полная очистка углубления от пыли и постороннего мусора;
  • монтаж фиксирующей детали;
  • полное затягивание головки болта.

О том, как пользоваться химическим анкером, вы можете узнать из видео ниже.

ПРОФЕССИОНАЛЬНЫЙ СТРОИТЕЛЬНЫЙ КРЕПЕЖ

Кирпич по своей природе менее прочный материал, чем бетонное основание. При подборе крепежных систем для монтажа, следует помнить, что кирпичная кладка обладает малой прочностью. Кроме того, при засверливании отверстий, материал поддается деформации и последующему разрушению. Этот факт исключает использование механических анкерных систем, обеспечивающих фиксацию за счет силы трения, поэтому забивные, клиновые и втулковые изделия не используются.

Немецкий производитель МКТ разработал уникальную формулу химических анкеров, используемых для полнотелого и пустотелого кирпича. За счет застывания клеевого состава в базовом материале не создается внутреннего напряжения. Химический состав проникает глубоко в поры и трещины материала, обеспечивая мощное и надежное крепление.

Компания МКТ предлагает следующие виды технологии инъецирования химических анкеров для кирпича, имеющих свои особенности:VM-SF;
VM-PY;
VM-MA Polar.

Технология инъецирования VM-SF, укомплектована картриджем и шпилькой класса V-A, либо втулкой с внутренней резьбой класса V-IG. Клеевой состав содержит винилэстеровую смолу с наполнителем без содержания стирола. За счет уникальной формулы изделие широко применяется для внутренних и наружных работ. Шпилька или втулка выполнены из стали класса 5.8 с антикоррозионной защитой не менее 5 мкм.

Состав закачивается в предварительно подготовленное очищенное отверстие с последующим вворачиванием крепления. Время застывания не более 360 минут, зависит от окружающей температуры, минимальный показатель которой -5 градусов. Технология допускает монтаж при малых межосевых и краевых основаниях, однако не предусмотрена для установки во влажные отверстия.

Технология инъецирования VM-PY является самым экономичным креплением в кирпичную кладку. Состоит из картриджа с химическим составом из полиэстеровой смолы с наполнителем, а также шпильки класса V-A или втулки с внутренней резьбой класса V-IG. Крепежный элемент выполнен из стали класса 5.8 с защитой, превышающей показатели 5 мкм.

Время полного отверждения состава варьируется от 20 до 120 минут при температуре от + 5 до + 35 градусов. Используется при работе внутри и снаружи объекта, однако не устойчив к влажной среде. Анкерное крепление не создает внутренних напряжений в базовом материале и не имеет распорного элемента. За счет данных характеристик возможно установка при небольших межосевых и краевых расстояниях.

При монтаже в пустотелый кирпич необходимо использовать сетчатую гильзу класса VM-SH. Установка осуществляется путем закачивания химического состава в предварительно высверленное и прочищенное отверстие. После чего в основу вкручивается крепежный элемент. До полного застывания химического состава конструкцию не следует нагружать.

Технология инъецирования VM-MA Polar разработана для монтажа креплений в холодное время года. Изделие состоит из картриджа, наполненного клеевым составом из полиэфирной смолы. За счет низкой вязкости продукта компоненты легко смешиваются и вводятся в специально подготовленное отверстие, быстро затвердевая и обеспечивая мощное крепление.

Отсутствие стирола позволяет использовать клеевой

состав на закрытых и открытых объектах при минимальной температуре – 18 градусов. Время затвердевания химического анкера составляет от 1 до 20 часов. Картридж необходимо хранить в оригинальной упаковке при температуре от +5 до +25 градусов, избегая прямого солнечного воздействия.

Шпилька изготовлена из прочной стали класса 5.8 и имеет антикоррозийную защиту с показателями не менее 5 мкм.

Технология инъецирования VM-MA Polar применяется для анкеровки резьбовых шпилек и арматурных стержней.

Широко используется при креплении:Барьерных ограждений;
Экранов;
Наружных конструкций;
Металлических колонн;
Балок.

Подбор технологии инъецирования для полнотелого и пустотелого кирпича осуществляется с помощью менеджеров компании производителя, обладающими всесторонними знаниями о каждом виде анкеровки.

Правила установки анкерных систем

С появлением бытовых перфораторов установка крепёжных систем в стенах строений значительна упростилась. Старшее поколение помнит, каких мучений стоила установка анкер.

Специальной металлической трубкой (шлямбуром) под ударами молотка медленно пробивалось отверстие в кирпичной кладке. Сейчас такая операция занимает минуты.

Чтобы правильно и безопасно устанавливать анкерные крепления в кирпичной стене, нужно придерживаться следующих правил:

  1. По мере возможности перфоратор применяют в режиме сверления. Кирпич – материал довольно хрупкий и под ударной нагрузкой может просто треснуть и разрушиться. Полученное отверстие не будет выполнять своего назначения.
  2. Соблазн облегчить себе работу, отверстия сверлят в цементных швах кладки. Однако такое положение анкеров может привести к печальным последствиям. При большой нагрузке цемент крошится, и навесные предметы могут просто рухнуть на пол.
  3. При сверлении нужно строго контролировать горизонтальное положение бура. При малейшем наклоне полости вниз возникает риск выпадения анкера под воздействием возросшей вырывающей нагрузки.
  4. При забивке молотком опоры под анкер подкладывают прокладку (деревянную дощечку). Это позволяет сохранить от повреждения резьбу шпильки.
  5. Перед монтажом анкерной системы нужно проверить чистоту поверхностей гильзы и стержня. Подробнеее о работе с анкерным болтом смотрите в этом видео:

Выполняя эти достаточно простые правила, вы всегда будете уверены в прочности и надёжности крепления навесной мебели и прочих предметов.

Пустотелый кирпич

Что это за материал? В современном строительстве применяют два вида кирпича – это пустотелый и полнотелый. Основная функция первых материалов – это постройка зданий, которые должны быть максимально прочными и долговечными.

Этот кирпич хорош по всем параметрам. Материал легкий, крепкий, отличается простотой монтажа. Однако есть у него существенный недостаток. Он плохо удерживает тепло в помещениях. Хоть пустотелый кирпич практически не отличается по прочности от полнотелого, но он чаще применяется в отделочных работах. Внутренняя пустота в таком строительном материале может составить в зависимости от типа и производителя от 30% до 50 %. В качестве сырья для подобных блоков используют легкоплавкие сорта глины. Именно из нее производят красный кирпич. Существует и другой вариант. Это силикатный пустотелый белый вид. Давайте рассмотрим особенности и свойства монтажных блоков.

Разновидности

В числе крепежных элементов по бетону анкера являются чем-то сродни тяжелой артиллерии. Их назначение – крепление к стенам конструкций довольно большого веса. Зачастую они используются в качестве фиксирующих элементов для оконных и дверных рам, осветительных приборов, с их помощью также происходит анкеровка арматуры в бетоне.

Все изделия действуют по единому принципу: вкручивание специального крепежного элемента приводит к расширению изделия, что обеспечивает плотную фиксацию анкера в стене.Анкерные крепежи могут быть нескольких видов и иметь различные размеры, ниже рассмотрим их подробнее.

Таблица анкеровки арматуры в бетоне исходя из диаметра шпильки

Забивные

  1. Название подсказывает: этот анкер по бетону забивается в отверстие в стене, которое предварительно для этого просверливается, при помощи молотка.
  2. Отверстие нужно обязательно прочистить и удалить из него пыль и мусор.
  3. После этого навешивается то, что требовалось закрепить на этом месте, и вкручивается в анкер специальная шпилька, которая фиксируется гайкой.

Материалом изготовления большинства таких анкеров является оцинкованная сталь, цена зависит от их длины и диаметра. Бывает, что многофункциональный крепеж МТА тоже относят к группе забивных анкеров.

Надежный анкер для ячеистого бетона

Клиновые

Отличием таких анкеров от приспособлений из предыдущей группы является то, что деталь не нужно навешивать перед фиксацией шпильки, и отсутствие необходимости в очищении отверстия под анкер от загрязнений. Крепление необходимой детали выполняется прямо на анкер, после чего производится фиксирование ее гайкой.

На фото — установка анкера в бетон клинового типа

К этой группе метизов относятся также анкеры нержавеющие и анкеры электрооцинкованные. Их головки обладают способностью утапливаться в материале, который ими зафиксирован.

PFG

  1. Предназначается для работы с конструкциями из бетона низкого качества и в случаях, когда фиксация выполняется в потолках и стенах старых домов.
  2. Этот крепеж имеет большую площадь расширения в сравнении с остальными видами таких метизов.
  3. Работает так:
    • в стену забивается основная часть анкера;
    • крепление к нему необходимой детали выполняется при помощи болта.

Как установить анкер в бетон своими руками

Есть PFG-анкеры, которыми закрепляются тросы или веревки. Окончанием шпильки такого крепления выступает кольцо, которое можно использовать также и для фиксации люстры. Анкеры, окончание которых имеет вид буквы «Г», используются в основном при креплении водонагревателей.

Химические

Принцип его работы аналогичен действию клея:

  1. Перед применением такого крепежа просверленное отверстие в стене тщательно прочищается, чтобы вставить ампулу с клеящим веществом.
  2. В нее вкручивается шпилька, а вся конструкция оставляется в покое на некоторое время. Состав может высыхать в пределах нескольких минут или нескольких часов.

На продолжительность затвердевания влияет температура окружающей среды. Нельзя допускать нагрузки на химический анкер, пока клей полностью не застынет. Особенностью этих изделий является то, что в стене не создается внутреннее напряжение, а это снижает вероятность ее разрушения. Ниже показана инструкция по его монтажу в поверхность. (См. также статью Как сверлить бетонную стену дрелью: особенности.)

Как устанавливается химический анкер для пенобетона

Можно встретиться и с другими разновидностями анкеров. К примеру, есть закладные или такие крепления, как стержневые фиксаторы. Их применяют обычно в процессе возведения многоквартирных домов.

Таблица параметров для химического крепления

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Проект "Стройка"
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
