Самостоятельное гидробурение по шагам скважины на воду

Чертежи для гидробура своими руками

Для создания буровой установки потребуется сделать чертежи. Они включают схему всех деталей гидробура и их построение. Размеры малогабаритной конструкции достаточно компактные.

Схема гидробура:

  • Разборная рама;
  • Механическая лебедка;
  • Бур;
  • Двигатель;
  • Вертлюг (используется для скольжения всех элементов);
  • Мотопомпа;
  • Буровая штанга;
  • Шланги для подачи жидкости;
  • Блок управления.

Буровой вертлюг и штанги необходимо приобрести в специализированном магазине. Очень важна профессиональность инструмента, так как на эти части прилагается большая нагрузка. Можно заказать детали у специалиста. Лучше выбрать современные станки с ЧПУ. Также необходимо выбирать определенные виды стали.

Заводские образцы помогут проверить качество работы. Достаточно сопоставить самодельные и заводские детали. Так проверяется резьба. Для качественной модели совпадение должно быть идеальным.

Как сделать качественную буровую установку самостоятельно?

Наиболее распространенной причиной привлечения бурового оборудования является добыча питьевой воды.

Особенно актуальная задача бурения скважин питьевой воды значительных глубин.

Многие дачники и владельцы частных имений предпочитают для решения рассматриваемых задач привлекать профессионалов и специальные буровые установки, однако доступна возможность получить качественный результат и без привлечения специалистов и профессионального оборудования.

Так как цены на такие услуги начинаются от ста тысяч рублей и выше.

Таким образом, вполне возможно сделать буровую установку своими руками, после чего собственноручно выполнять всю необходимую работу. Актуальность собственноручного производства заключается прежде всего в цене.

Буровое оборудование вполне возможно сделать самостоятельно. Так, ниже предлагается вся информация, необходимая для производства рассматриваемого типа установки. Сначала потребуется подготовить инструменты и материалы.

Вертлюг самодельной буровой установки чертежи

Инструменты и материалы:

  • Ножовка по металлу, либо углошлифовальная машинка с диском для нарезания метала;
  • Ключ разводного типа №1;
  • Инструменты для нарезки наружной дюймовой резьбы – плашки;
  • Стальная труба диаметром полдюйма;
  • Крест чугунный сантехнический;
  • Сгон диаметром в полдюйма.

После того как все инструменты и материалы собраны, можно приступать к работе, относительно тонкостей которой далее будет вестись речь. Процедура изготовления мини буровой установки начинается с подготовки отрезков трубы нужного диаметра, которые впоследствии будут служить в качестве основных элементов приспособления.

Схема устройства опоры для самодельного бура

Алгоритм создания системы с ручным приводом:

  1. Для фиксации труб в крест, сгон на их концах следует нарезать резьбу, длина которой будет составлять 2 см;
  2. К нескольким отрезкам трубы различной протяженности понадобится приварить стальные пластины с торцевой стороны. Заостренные пластины будут отыгрывать роль наконечников;
  3. Чтобы упростить бурение, а также произвести удаление почвы из участка работы, в него производится постоянная подача воды;
  4. Для решения этой задачи к одному из отверстий креста посредством переходника нужного диаметра присоединяется шланг от насоса, либо водопровода;
  5. Далее все детали необходимо установить в отверстия креста на резьбе с применением сантехнической ПВХ ленты, либо пенькового волокна;
  6. К нижней части трубы посредством сгона понадобится присоединить самый несущественный отрезок с наконечником;
  7. По окончании работ по бурению скважины, глубина которой достигает одного метра, нужно произвести замену наконечника с отрезком трубы большей длины.

Разумеется, создание буровой компактной установки с электрическим приводом – возможность упростить работу. Автоматический буровой механизм, получающий питание от электросети, значительно эффективнее, работает качественнее, а отверстия в почве получаются быстрее.

Двухопорный ручной самодельный бур на колесах

Ручное гидробурение скважин на воду своими руками

Для начала необходимо определить водоносный слой. От глубины его залегания зависит количество обсадных труб и сложность бурения скважины. Особенности грунта помогут узнать земельные органы. Подготовительные работы включают определение источника воды, и запас жидкости для работы.

Ручное гидробурение включает такие этапы:

  1. Наливание воды в приямок и ее замешивание с глиной.
  2. Включение мотопомпы. Через шланги промывочная жидкость перетекает к бурильной установке. Дальше жидкость перетекает в первый приямок. Там вода фильтруется. Чистое вещество направляется в другие приямки.
  3. Чтобы достичь водоносного слоя используются дополнительные штанги.
  4. Дальше необходимо извлечь штанги и установить обсадные трубы.

Для этого применяют обсадные трубы толщиной в 6 мм. Материал для труб может быть разным. Используется пластик, сталь, азбестоцемент.

Обсадные трубы следует снабдить фильтрующими установками. Тогда вода будет более чистой и качественной. Дальше необходимо еще раз промыть скважину.

Также предусматривается замывка при прохождении плавуна, чтобы скважина не обвалилась и не засыпалась песком. Для этого применяют клей обойный КМЦ. Но если прокачать воду до чистоты, то можно надеть сетку на фильтрующую трубу.

Бурение с промывкой: мифы и реальность


Технология гидробурения на воду завоевала популярность сравнительно недавно. И как все новое она стала причиной появления многих мифов. Рассмотрим подробнее некоторые из них.

  1. Миф №1 — гидробурение подходит только для неглубоких скважин. В реальности дело обстоит с точностью до наоборот. С помощью данного метода можно бурить бытовые скважины до 250 метров (а промышленные и еще более глубокие). Но как показывает практика, необходимости в этом нет — обычно глубина бытовой скважины составляет 20-100 метров.
  2. Миф №2 — цена гидробурения высока. На самом деле это не так. Данная технология, в отличие от других методов, не требует использования обсадной трубы во время бурения. Это положительно сказывается на итоговой стоимости работ. Дополнительно же стоит отметить, высокую скорость бурения, что тоже снижает цену услуги.
  3. Миф №3 — гидробурение не позволяет во время увидеть водоносный слой. Если специалисты буровой компании определяют водоносный слой только по виду извлеченного грунта, то они не специалисты, а дилетанты. При наличии гидрогеологической карты, профессиональных знаний и навыков, гидробурение показывает отличные результаты.

Можно еще очень долго говорить о преимуществах этой технологии, но лучше просто воспользоваться услугой и на практике оценить ее плюсы. После этого у вас не останется никаких сомнений в правильности сделанного выбора.

Немного о самой технологии

Гидробурение скважин для воды — это процесс разработки верхних слоев грунта с вымыванием стенок канала при помощи направленного напора воды. То есть, помимо бурильной установки, еще используются насос и помпа, которые обеспечивают сильный поток воды и ее циркуляцию в процессе.

Зачем вообще использовать жидкость в таком процессе?

  1. Вода позволяет куда быстрее преодолеть штанге бура мягкие слои, в которых она замедляется и увязает, что позволяет значительно ускорить работы. За день можно пробурить канал до 10 м глубиной.
  2. Жидкость охлаждает рабочий механизм, предотвращая перегрев.Вода оказывает дополнительное влияние во время бурения, что упрощает весь процесс. В большинстве случаев на разработку потребуется 1-3 дня.
  3. Кроме того, чистую воду используют только при разработке глинистого грунта, суглинка и супеси, в остальных случаях используют добавки. При работе с песком рекомендуется добавлять глину, которая укрепит скважину изнутри. Для прохода твердых слоев добавляют мелкую дробь или крупный песок, который выполняет функцию абразива.

Благодаря гидробурению образуется абиссинская скважина глубиной 15 м. При использовании самых простых установок максимальная глубина работ составит около 25 м, а при профессиональном оборудовании — почти 200 м и более. Использование воды помогает вымывать остатки после бурения с помощью насоса без применения других специальных приспособлений, которые требуют остановки работы бура.

При использовании наилучшей МБУ для работы на своем участке можно добраться до водоносного слоя на глубине 35 м, сделать довольно глубокую скважину, но не колодец.Разработка затрудняется при работе с крупными камнями и твердыми породами, которые не берет бур штанги. В местности, где в основном каменистая почва, оборудование для гидробурения скважин практически бесполезно.

Как сделать гидропонику из труб?

Гидропонные самодельные установки могут быть совершенно разных модификаций. Это могут быть:

  • многоступенчатые конструкции, рассчитанные на несколько десятков горшков;
  • закольцованные, позволяющие выращивать растения по периметру оранжереи или создавать небольшие клумбы на 4-6 ростков;
  • прямолинейные установки, самые простые в сборке и эксплуатации. Длинна таких грядок зависит исключительно от возможностей помещения.

В зависимости от поставленных целей и выбранной модификации гидропонной установки комплектация деталей будет меняться. Например, при сборе закольцованной конструкции не обойтись без тройников и углов. Тогда как для линейной установки необходимые детали ограничиваются прямой канализационной трубой подходящего диаметра и парой заглушек.

Подготовка материалов

После выбора модели, можно приступать к поиску материалов. Рассмотрим сборку второго и наиболее универсального варианта. При желании этот вид гидропонной установки можно превратить в многоярусный или упростить до линейного, убрав угловые соединения. Для данной модификации понадобятся следующие элементы:

  • ПВХ углы 900 – 4 шт;
  • Тройники ПВХ – 4 шт;
  • Пластиковые канализационные трубы:
  • Прокладки (уплотнители);
  • Заглушка;
  • Пластиковые горшки для комнатных цветов;
  • Аквариумный компрессор;
  • Трубочки для аквариумного компрессора;
  • Насадки для распыления воздуха;
  • Тройники на кислородные трубочки.

Уплотнители хорошо справляются со своей задачей, но в некоторых ситуациях может понадобится герметик (силикон) для обработки стыков. Так же он пригодится для крепления трубочек. Кроме того, для сборки нужна дрель (если ее нет, можно сделать отверстия в пластике прокаленным гвоздем), ножовка.

Сборка конструкции

При наличии всех необходимых материалов, сборка конструкции займет не больше часа. Рассмотрим ее поэтапно:

  1. Для начала нужно отпилить средний слив у 3 из 4 тройников. Это будущие отверстия для горшков с саженцами. В нашем варианте их будет три. Если необходимо увеличить количество растений между тройниками вставляются прямые отрезки, в которых вырезают круглые отверстия соответствующего диаметра.
  2. В отдельные части конструкции вставляют уплотнители. Затем все детали замыкают с помощью углов.
  3. Боковую часть цветочных горшков перфорируют и вставляют их в подготовленные отверстия. Горшки должны совпадать по размеру с отверстиями в трубе и плотно садится на место.

Основа гидропонной установки на этом готова. Чтобы вода не застаивалась, а корневая система не загнивала, собранную установку необходимо снабдить насосом, который бут прогонять воду по трубам, насыщая ее кислородом. Или сконструировать специальную аэрацию. Второй вариант не менее эффективен, и при этом более доступен для домашнего использования. Приступаем к установке:

  1. Оставшийся 4 тройник накрываем заглушкой, и делаем в ней два отверстия: одно для воздушной трубки, второе для поплавка.
  2. Прозрачную трубку пропускаем в отверстие и протягиваем по всей длине конструкции.
  3. Возле отверстий для горшков в трубке делаем маленький надрез и крепим тройник.
  4. На тройник надеваем небольшой отрезок трубки, на втором конце которой установлен поролоновый распылитель.
  5. Фиксируем распылитель с помощью силикона максимально близко от горшков.
  6. Свободный конец трубки надеваем на выход компрессора.

Остается сделать поплавок, который будет указывать на уровень воды. Изготавливают его из подручных средств. Для этого понадобится кусочек пенопласта и длинный тонкий стержень. На стержень наносят риски и выводят его во второе отверстие заглушки.

Самостоятельные методы бурения скважин

Бурение представляет собой прохождение специальным инструментом грунта и извлечение разрушенных пород на поверхность. Выработка заканчивается на нужном водоносном слое. Любая технология (ручная или с использованием установок) строится на завинчивании буровых инструментов в породу или разбивание грунта.

При бурении источника своими руками нужны инструменты и техника. Не все, что понадобится, можно сделать самостоятельно из подручных материалов и найти у себя в арсенале. Что-то придется заранее приобрести в магазине.

Роторный способ

Инструменты:

  • бур (долото);
  • буровая вышка;
  • обсадные трубы;
  • штанги и лебедка.

Такой способ используют большинство людей (около 80%). Бурение происходит только после тщательного изучения состава почвы и её гидрогеологической составляющей. Почва разрушается с помощью бура (долото). Ротор вращает его при помощи труб. Подъем и погружение бура на большую глубину, выполняется с помощью специальной бурильной вышки. При рытье неглубоких скважин, буровую установку можно доставать вручную.

Вышка, если она нужна, ставится непосредственно над отверстием. Направляющее углубление следует вкопать на 2 штыка лопаты. Облегчить вращение бура при сильном его заглублении поможет вода. Продвигаясь на каждый метр (или 0,5 метра), стоит очищать бур от почвы.

Насадки для резьбы изготавливают из стали (около 3 мм). Затачивая кромку, помните, что бур вращается по часовой стрелке – слева на право. Диаметр долот позволяет производить работы внутри обсадных трубок (нужны для профилактики обрушения и перекрытия водоносных горизонтов).

Разработка начинается с большого диаметра и постепенно уменьшается. После использования всех обсадных трубок, внутрь спускают эксплуатационную колонну, которая находится в водоносном слое. Его определяют по состоянию земли, которую вытаскивают из отверстия. Бурение происходит до следующего слоя – водоупорного.

Для того, чтобы убрать грязную воду, можно использовать ручной или погружной насос. Если после 3 – 4 ведер грязь не исчезла – скважина углубляется на 1,5 – 2 метра. Затем следует прокачать воду до визуальной чистоты. После этого её можно эксплуатировать.

Также вам будет интересен материал и видео, как провести воду в дом своими руками.

Бурение с помощью дрели и помпы

Необходимые инструменты:

  • дрель;
  • насос;
  • газовые ключи;
  • обсадные трубы;
  • болгарка;
  • сварочный аппарат.

Залегание водоносного слоя не ниже 20 метров. Почва: песок, суглинок, глина, супесь и в некоторых случаях слои известняка. Бур изготавливается из водяной помпы, на которую, с помощью болгарки и сварки, крепится низкооборотная дрель.

Для начала нужно сделать отверстие простым буром. После этого следует вставить гидробур в скважину, и продолжить бурение. Для первых метров можно использовать подставку или табурет, последующее прохождение пород происходит благодаря наращенным трубам. Откачивать воду из скважины на даче можно ручным или погружным насосом.

Ударно-канатное бурение

Материалы:

  • буровая вышка;
  • трос или канат;
  • обсадные трубы;
  • насадка для бурения (стальные ножи или корона);

Вышку изготавливают из обычных бревен или труб и крепится проволокой. Она имеет форму треноги и высоту не менее 2 метров. Бурение происходит методом поднятия/опускания специального стакана. Нижняя часть стакана оснащается «короной» или другими насадками, которые дробят и захватывают породу.

Бурение различными приспособлениями

Чтобы сделать скважину (в основном фильтрующую через песок), люди используют различные приспособления. Обычный садовый бур не очень удобен для создания таких скважин, поэтому его переделывают или изготавливают полностью самодельный аппарат.

Как сделать с помощью комбайна

Материалы:

  • шнек сельхозмашины;
  • трубы штанги;
  • сварочный аппарат;
  • стальные пластины;
  • обсадные трубы.

Шнек комбайна можно приспособить для изготовления ручного бура. Трубки – штанги увеличат высоту колонны, а их конец загибают в форме винта. Сверху приваривают стальные пластины (не меньше 3 мм) для бурения и вытаскивания земли.

Бурить вручную ледобуром

Инструменты:

  • рыбацкий ледобур;
  • трубы штанги;
  • обсадные трубы;
  • лопата и тачка.

Рыбацкий ледоруб прекрасно заменит бур. Самодельные трубы – штанги (до 20-25 мм) смогут увеличить высоту. Допускается усилить имеющиеся резцы своими руками, приварив к ним стальные пластины. Можно соорудить треногу из бревен или труб, чтобы по необходимости вытягивать ледобур на поверхность. Бурение до 10 – 15 метров.

Как правильно обслуживать и эксплуатировать источник

Инструкция по эксплуатации любой скважины указывает, что:

Устройства всех видов требуют ухода и своевременной чистки.

  • Продувается устройство воздушным или водяным компрессором, что помогает избавиться от песка и ила.
  • Если такие методы оказались малоэффективными, необходимо использовать более радикальные способы: кислоту или короткое замыкание. Все эти работы сопряжены с определенным риском для жизни и здоровья человека. К тому же, по незнанию можно разрушить скважину. Поэтому, лучше ее очистку доверить специалистам.

Устройство скважины на своем участке – залог доставки воды для нужд его владельца в любое время года.

Этапы производственного процесса

Разновидности буров для гидробурения.

На подготовительном этапе желательно ознакомиться с геодезическими картами местности, чтобы понять, на какой глубине может находиться водоносный слой. Это нужно, чтобы просчитать необходимое количество обсадных труб. Затем следует подготовить в емкостях запас воды, который будет использован для бурового раствора.

Начинать работу нужно спозаранку. Так советуют опытные практики, поскольку природа непредсказуема, грунт может оказаться сложным в обработке, а сам процесс гидробурения затянуться. Рассчитывать можно на то, что в лучшем случае при мягкой почве на обустройство скважины своими руками понадобится затратить несколько часов, в худшем – несколько дней.

Первым делом после монтажа МБУ выкапываются технологические углубления в земле, так называемые приямки: фильтрационный (размером 0,7м в ширину, длину и глубину) и основной (побольше, около1м ширины, длины и глубины). Фильтрационный приямок копают рядом с МБУ, а основной – чуть дальше и возле него размещают мотопомпу (изображение 2). Приямки соединяют лотками и наполняются промывочной жидкостью – бурильным раствором, в зависимости от типа грунта, водой, смесью воды и глины, водой с включением абразивных частиц.

Далее шланг от выходного отверстия помпы отводится в основной приямок, а из выходного отверстия шланг, подающий раствор, тянут к МБУ. При помощи штанги этот шланг подключают к вертлюгу. Таким образом, буровой раствор из приямка забирается мотопомпой, чтобы уже под напором направится к забою.

Затем буровой раствор из скважины поступает в фильтрационный приямок для оседания поднятого на поверхность грунта и уже очищенным возвращается в основной приямок для продолжения бурильных работ. В процессе бурения случается, что одной штанги не хватает для достижения водоносного слоя. Тогда приходится добавлять штанги, наращивая их до необходимой длины.

Характеристика роторного бурения

Роторное бурение — метод вращательного бурения, при котором разрушение грунта осуществляется при помощи долота, приводимого в движение в забое скважины от ротора буровой установки. Ротор вращается от двигателя автомобиля или отдельно установленного электродвигателя посредством приводного вала. Разработанный грунт вымывается из шахты скважины методом прямой или обратной промывки. Промывочный раствор может подаваться как самотёком, так и насосной станцией.

Роторное бурение применяется для разработки скальных и полускальных грунтов при устройстве глубоких скважин до 150 м. Роторная буровая установка с правильно подобранным долотом и утяжеленными бурильными трубами отлично справляется со скальными породами.

Специалисты-буровики рекомендуют использовать этот метод бурения при соблюдении следующих условий:

Гидрогеологический разрез участка изучен достаточно хорошо. Известно, что бурить предстоит скальные породы. Известен уровень залегания водоносной зоны в коренных породах.
Подземная вода обладает характерным для артезианских скважин напором
Имеется возможность бесперебойной доставки технической воды для промывки скважины.

В южных районах роторное бурение можно производить круглый год, а в северном климате применение этого способа ограничено из-за возможности замерзания промывочной жидкости.

Применяемое оборудование и инструменты

Роторное бурение водоносных скважин осуществляется с применением рамной или решётчатой вышки, на которой расположено подъёмное оборудование и остальные элементы буровой установки. Вышка даёт возможность поднимать и опускать в скважину бурильные колонны.

В состав буровой установки роторного типа входит:

  • рамная или решётчатая вышка;
  • двигатель с приводом;
  • ротор и бурильная колонна;
  • насосное оборудование и система очистки промывочной жидкости;
  • подъёмное оборудование, напорная магистраль, вертлюг, сальники и т.д.

В самоходных установках в качестве двигателя используется ДВС автомобиля, на базе которого размещен буровой комплекс. В данном случае мощностью двигателя регулируются обороты бурового инструмента.

Ротор при помощи зубчатого устройства передаёт вращение на ведущую трубу, которая в свою очередь сообщает его на основной бурильный инструмент — долото. Долото может иметь различную форму и изготавливается из высокопрочных материалов: композиты, сталь с алмазным напылением и др. Для каждого типа грунта подбирается особый размер и форма долота, обеспечивая тем самым высокую эффективность и скорость проходки.

Своеобразие роторной технологии

Роторное бурение скважин на воду осуществляется в три этапа:

Разрушение породы при помощи долота.
Вынос разрушенной породы на поверхность потоком нагнетаемой воды.
Укрепление стенок скважины обсадными трубами.

Вынос разрушенного грунта производится путём обратной или прямой промывки. Выбор способа промывки зависит от конкретных условий: глубины скважины, типа грунтов, наличия необходимого объёма промывочной воды. Как правило, в частных хозяйствах используется технология бурения с прямой промывкой, которая включает в себя следующие этапы:

  • заглубление в грунт долота большого диаметра;
  • вращение долота под воздействием ротора;
  • установка бурильных труб и монтаж утяжелённых труб между ними и долотом;
  • удаление отработанного грунта напором жидкости при помощи насоса;
  • монтаж обсадной трубы, чтобы предотвратить обсыпание грунта внутри скважины;
  • бурение долотом меньшего диаметра и повторение всего цикла.

При обратной промывке грунт выносится из скважины по трубам бурильной колонны, а промывочная жидкость заливается между стенками скважины и трубами.

Вода самотёком поступает в предварительно подготовленный резервуар, где происходит её очистка от грунта и шлама, и возвращается в бурильную колонну за новой порцией отработанной породы.

Достоинства и недостатки роторного бурения

Главным достоинством роторного способа является возможность бурить глубокие скважины с забором воды в трещиноватом известняке. Кроме этого данный метод бурения имеет следующие преимущества:

  • высокое качество вскрытия водоноса в коренных скальных породах;
  • возможность устройства скважины большого диаметра до 200 см;
  • высокая скорость бурения, небольшие затраты энергоресурсов.

Существенным недостатком роторного бурения можно назвать необходимость организации промывки скважины.

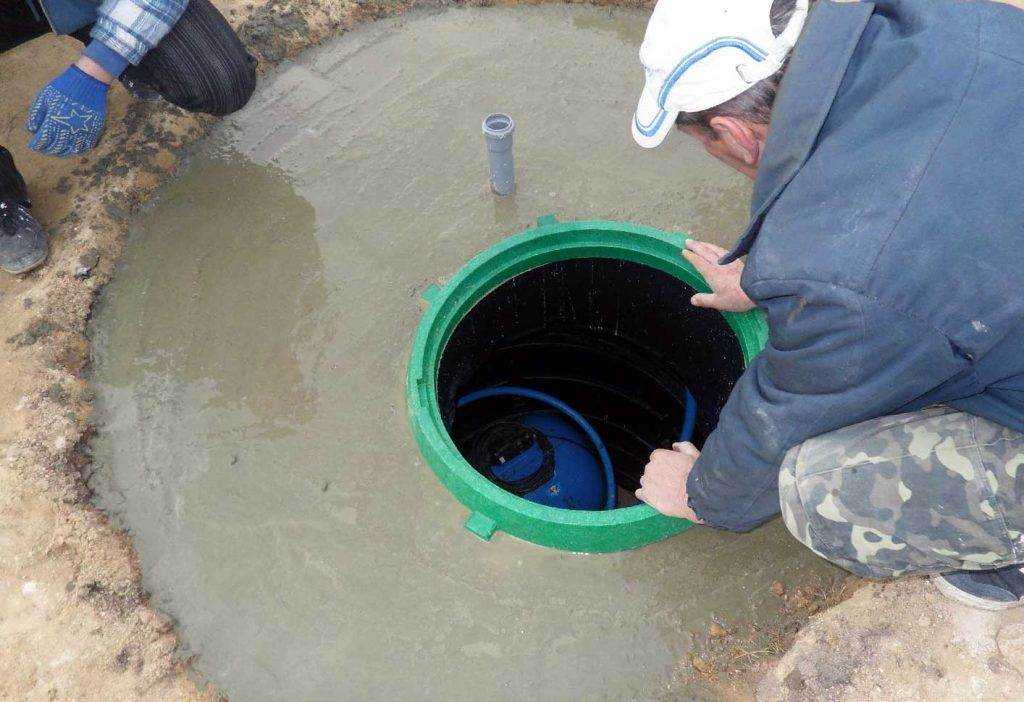

Зачем обустраивать скважину

Предполагается, что в систему будет включено специальное оснащение, которое позволит выкачивать воду из источника, передавать ее по трубам к потребителям, предварительно очищая жидкость от нежелательных примесей.

Оборудование для скважины должно решать следующие задачи:

  1. Исключить попадание дождевой, талой, грязной воды в трубопровод.
  2. Не дать пыли, грязи, продуктам распада органических соединений и химикатам контактировать с добываемой жидкостью.
  3. Исключить опасность перемерзания трубопровода зимой, каким бы сильным не был мороз.
  4. Обеспечить беспрепятственный доступ ко всем элементам. Оборудование скважин придется обслуживать и с годами ремонтировать.

Место для обустройства водяной скважины может быть любым: в доме или в непосредственной близости от источника. В последнем случае необходимо построить специальное сооружение, которое будет защищать электрооборудование от холода и осадков. Но перед тем, как обустроить после бурения водоносную скважину нужно проложить силовой кабель с сечением, достаточным, чтобы выдержать нагрузку и правильно укомплектовать систему.

Песочная скважина на даче своими руками

Принимаясь непосредственно за выполнение работ, нужно начать с составления планов и схем. В первую очередь подумайте о том, где будет располагаться скважина в вашем дворе. Учтите все постройки на участке, чтобы понять, насколько удобное местоположение вы выбрали. Не забывайте и о том, что вы планировали возвести на своей даче в будущем. Помните, что скважина строится однажды, и перенести её в другое место будет нелегко.

Порядок выполнения работ

Уладив все вопросы расположения, создав планы выполнения работ, необходимо приступать к их реализации:

  1. Внимательно проведите разметку для выполнения будущих работ. Следите за тем, чтобы точность была максимальной.
  2. Подготовьте шурф для вхождения инструмента бурения.
  3. Инсталлируйте оборудование для бурения на требуемую позицию.
  4. Начинайте бурение.
  5. Соберите фильтровую колонку из трубы, отстойника, а также фильтра, и опустите её в шурф.
  6. Присмотритесь и найдите пространство между грунтом и стенками обсадной трубы снаружи. Его необходимо засыпать щебнем или песком, на ваш выбор. Если выберите щебень, будьте предельно осторожны, чтобы не повредить обсадную трубу снаружи.
  7. Промойте фильтр, закачав в трубу воду насосом. Так вы сможете загерметизировать её верхнюю часть.
  8. Используя шнековый насос, а также желонку, откачайте воду из скважины.
  9. Убедитесь в том, что вода из скважины стала чистой.
  10. Аккуратно и медленно опустите погружной насос в скважину. Выполняется данная процедура с использованием троса страховочного типа.
  11. Проведите подключения водопроводной трубы или шланга к насосу.
  12. Для того чтобы подача воды могла быть регулируемой, инсталлируйте специальный вентиль на трубу.
  13. Обсадная труба, которая выступает над поверхностью, не должна пропускать воду в нежелательных местах. С этой целью выполните гидроизоляцию.
  14. Скважинное устье оборудуйте с помощью кессона, после чего тщательно закрепите его на оголовке с помощью сварочного аппарата.
  15. Если вы предусматривали подвод труб к дому, на данном этапе пришло время уложить их в траншеи.
  16. Обсыпьте кессон грунтом, а также выполните бетонную отмостку.

Вот так вот, менее чем в 20 шагов, может быть сделана скважина на даче. Безусловно, все не так просто, но выполняя работы предельно точно, у вас все получится.

Бурение неглубокой скважины своими руками

Вы также можете пробурить скважину ручным методом, но для этого, естественно,  пригодится особое оборудование. Перечисляем его ниже:

  • бур;
  • бурильная вышка;
  • лебедка;
  • обсадные трубы;
  • штанги.

Бурильную вышку, к слову, брать необязательно, но только в том случае, если скважина не будет глубокой. Для неглубоких отверстий вам можно доставать вручную колонну для бурения.

Что касается бурильных штанг, то они делаются из обычных труб, а соединяются с помощью резьбы или шпонок. Нижнюю из штанг не следует забывать, ведь именно она должна быть оборудована специальным буром.

Для изготовления режущих насадок вам потребуется листовая сталь шириной в 3 миллиметра. И еще один очень важный момент касается заточки кромок насадок. Их нужно точить таким образом, чтобы в результате они входили в почву под землей по направлению часовой стрелки.

Теперь вам следует установить вышку на участке, на котором будет осуществляться бурение. Следите за тем, чтобы высота вышки превышала размеры штанги для бурения так, чтобы подъем и извлечение штанги происходили совершенно беспрепятственно.

Для создания скважины вам наверняка потребуется помощник. Начинать вращение вы сможете и сами, но уже через некоторое время, когда бур уйдет под землю, усилий одного человека будет недостаточно для продолжения бурильных работ.

Если и вдвоем с помощником вы наткнетесь на проблемы или попросту застрянете, попробуйте залить в грунт воды, так как она его несколько размягчит.

Когда бур доходит до уровня земли, к нему крепится дополнительная станина. Продолжайте бурение до того самого момента, когда вы заметите по земле, что наконец добрались до водоносного слоя. После этого вам нужно очистить скважину от земли и погрузить бур еще глубже, пытаясь достичь слоя, который называется водоупорным. Достигнув этого слоя, в скважину начнется обильный приток воды.

Откачайте грязную воду с помощью насоса и уже в скором времени вы обнаружите чистую воду. Если вдруг вы заметите, что вода не становится чище, нужно углубить бур еще на несколько метров.

Подготовка места работы, бурение

Для того чтобы сделать скважину при помощи вышеперечисленного оборудования, потребуется кое-что подготовить.

Потребуется резервуар минимум на 15 ³м воды, где будет находиться начальный буровой раствор и яма, куда будет подаваться отработанная жидкость. Затем вода должна переходить в резервуар с начальной жидкостью, откуда помпой будет перекачиваться в канал бура.
Для этого две ямы или две емкости соединяют небольшим перешейком, обустроив перелив только сверху, чтобы весь отработанный шлак оседал на дно, а более чистая жидкость переходила в соседний резервуар.

Проводится монтаж бурильной установки. Следите, чтобы оборудование было закреплено строго горизонтально, без перекосов. В установке поможет строительный уровень.

Приямки можно сделать 1х1х1 м, в них будет собираться вода из скважины, когда та достигнет поверхности. Лучше всего прямиком выкопать возле резервуара с отвалом.

Теперь как это должно выглядеть. Есть проходка, над которой стоит установка, с одной из сторон МБУ делается одна приямка. Возле нее выкапывается небольшой резервуар, куда поступает вода из насоса и сюда же попадает излишек воды из разрабатываемой скважины. Чуть дальше выкапывается второй, более глубокий резервуар, в котором находится рабочая жидкость и куда опущен шланг помпы.

Соединяются два резервуара 1-2 каналами.

  1. Заливаем воду во второй резервуар, включаем бур, помпу, насос.
  2. Стартовая штанга должна войти на 90-95% своей длины, после чего производится установка следующей части буровой колонны. Навинчиваем штангу, продолжаем разработку.
  3. При углублении колоны не забывайте понемногу опускать обсадную трубу для предотвращения обвала. Можно сразу устанавливать хомуты.
  4. Как только бур дойдет до водоносного слоя, количество воды резко увеличится в первом резервуаре, а работа бура замедлится. Чтобы пробурить почву, потребуется 1 день работы без учета всех подготовительных мероприятий.
  5. Не забывайте очищать первый резервуар от отвала.
  6. Извлекаем инструменты, фиксируем обсадку, ставим фильтр, колонку.

Демонтируете свой бур. Можно считать работы по созданию скважины оконченными.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Проект "Стройка"
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
